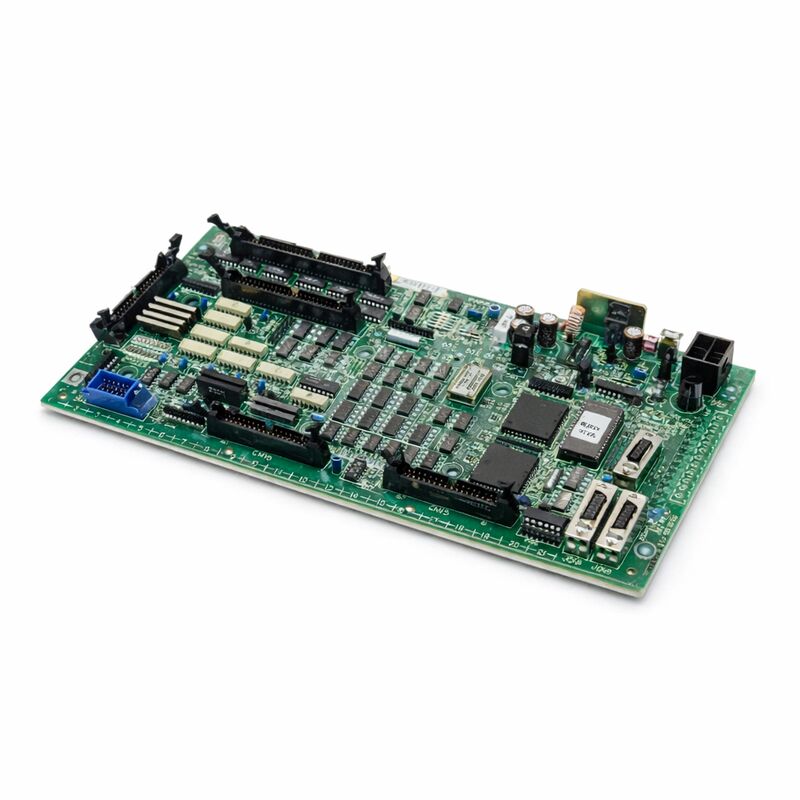

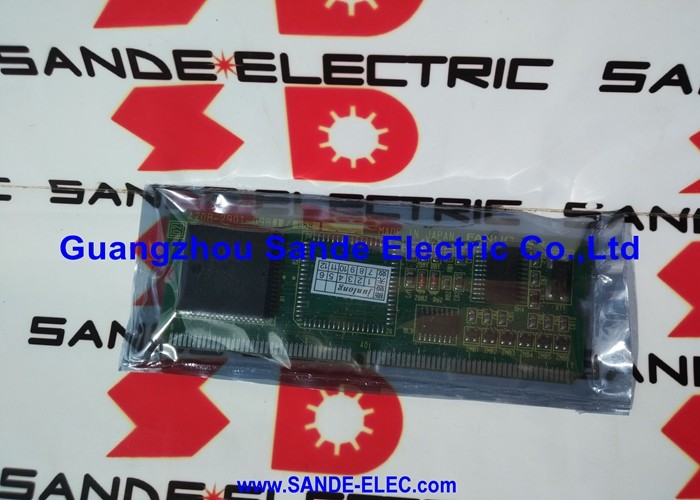

فانوک FANUC OPERATORS PANEL INTERFACE BOARD A16B-2201-0110 A16B22010110 A16B-22O1-O11O

FANUC A16B-2201-0110 | برد ورودی/خروجی پنل اپراتور — سری 16i / 18i / 21i (F16M/T)، مبدا ژاپن

شماره قطعه: A16B-2201-0110

سازنده: FANUC Corporation (ژاپن)

نوع محصول: برد ورودی/خروجی پنل اپراتور (رابط پنل ماشین)

سری برد: A16B-2201

سیستم‌های سازگار: FANUC سری 16i, 18i, 21i (F16M/T)

توضیحات: واحد رابط پنل اپراتور ماشین

مرور کلی

A16B-2201-0110 برد ورودی/خروجی پنل اپراتور برای کنترلرهای CNC سری 16i، 18i و 21i شرکت FANUC است — به طور خاص برای پیکربندی‌های پنل اپراتور ماشین F16M و F16T. این برد پل فیزیکی و الکترونیکی بین سخت‌افزار پنل اپراتور ماشین و منطق PMC (کنترل‌کننده ماشین قابل برنامه‌ریزی) کنترل‌کننده CNC است. هر فشردن دکمه، انتخاب سوئیچ و چراغ نشانگر روی پنل اپراتور ماشین از طریق این برد عبور می‌کند.

پنل اپراتور جایی است که انسان با ماشین روبرو می‌شود.

دستگیره‌های تنظیم نرخ پیشروی، سوئیچ‌های انتخاب حالت، دکمه‌های حرکت محور، شروع چرخه، توقف پیشروی، بلوک تکی — تمام این کنترل‌های فیزیکی به برد ورودی/خروجی پنل اپراتور سیم‌کشی شده‌اند.

برد سیگنال‌های الکتریکی را از این کنترل‌ها دریافت می‌کند، آن‌ها را به حالت‌های دیجیتال تبدیل می‌کند و از طریق رابط ورودی/خروجی خود به PMC ارائه می‌دهد.

در جهت بازگشت، منطق خروجی PMC — که چراغ‌های نشانگر و نمایشگرهای وضعیت پنل را هدایت می‌کند — از طریق این برد به مدارهای لامپ فیزیکی جریان می‌یابد.

بدون A16B-2201-0110 سالم، پنل اپراتور ماشین غیرفعال می‌شود.

CNC ممکن است به صورت داخلی به کار خود ادامه دهد، اما اپراتور توانایی فرمان دادن به ماشین را از طریق پنل از دست می‌دهد.

به همان اندازه مهم است که ورودی‌های حیاتی پنل مانند دکمه توقف اضطراری و عملکرد توقف پیشروی از طریق این برد عبور می‌کنند — یک برد ورودی/خروجی پنل معیوب می‌تواند توانایی ماشین را برای پاسخ به دستورات ایمنی اپراتور از طریق پنل به خطر بیندازد.

مشخصات کلیدی

ورودی/خروجی پنل — لایه رابط سخت‌افزار

برد ورودی/خروجی پنل اپراتور موقعیت معماری خاصی را در سیستم CNC اشغال می‌کند. برد CPU اصلی کنترل‌کننده CNC مسئول اجرای برنامه و درون‌یابی حرکت است. PMC منطق نردبانی ماشین را اجرا می‌کند.

برد ورودی/خروجی پنل مسئول رابط الکتریکی با دنیای فیزیکی پنل ماشین است.

پنل‌های ماشین حاوی ده‌ها یا صدها دکمه فشاری مجزا، سوئیچ کلیدی، سوئیچ انتخاب‌کننده و چراغ نشانگر هستند.

هر یک از اینها یک مدار الکتریکی جداگانه با سیم‌کشی مخصوص به خود است. بدون معماری ورودی/خروجی سازمان‌یافته برد ورودی/خروجی پنل، هر یک از این مدارها نیاز به اتصالات مستقیم و مجزا به مدارهای منطقی CNC دارند — یک چیدمان غیرعملی از نظر ایمنی در برابر نویز، پیچیدگی سیم‌کشی و فاصله.

برد ورودی/خروجی پنل با متمرکز کردن سیم‌کشی پنل در یک رابط ساختاریافته و شرطی شده، این مشکل را حل می‌کند.

مدارهای ورودی برد، جداسازی نوری بین سیم‌کشی پنل 24 ولت DC سمت میدانی و مدارهای منطقی کنترل‌کننده را فراهم می‌کنند.

این جداسازی نویز و گذراهای ولتاژ را که می‌توانند از سیم‌کشی پنل — که در سراسر کابینت ماشین در کنار کابل‌های برق قرار دارد — به منطق حساس کنترل‌کننده منتقل شوند، مسدود می‌کند.

مدارهای خروجی برد، مدارهای لامپ نشانگر را هدایت می‌کنند.

اینها به جریان بیشتری نسبت به آنچه که منطق کنترل‌کننده می‌تواند مستقیماً تأمین کند، نیاز دارند. درایورهای خروجی روی برد ورودی/خروجی پنل این شکاف را پر می‌کنند و جریان مورد نیاز برای روشن کردن لامپ‌ها را فراهم می‌کنند در حالی که منطق کنترل‌کننده به سادگی یک بیت خروجی دیجیتال را تنظیم می‌کند.

زمینه کاربرد F16M/T

A16B-2201-0110 برای پیکربندی F16M (پیکربندی مرکز ماشین‌کاری) و F16T (پیکربندی مرکز تراشکاری) پلتفرم سری 16i خدمت می‌کند. این تمایز مهم است زیرا مراکز ماشین‌کاری و مراکز تراشکاری دارای طرح‌بندی‌های پنل اپراتور و نیازهای ورودی/خروجی متفاوتی هستند.

پیکربندی M شامل ورودی‌ها و خروجی‌های خاصی است که برای عملکردهای اضافی یک مرکز ماشین‌کاری مناسب است — سیگنال‌های آماده تعویض ابزار، ورودی‌های جهت‌دهی اسپیندل، سیگنال‌های تعویض پالت. پیکربندی T نیازهای ورودی/خروجی متفاوت یک مرکز تراشکاری را برطرف می‌کند.

برد A16B-2201-0110 نیازهای ورودی/خروجی این انواع پنل اپراتور را برآورده می‌کند و تخصیص سیگنال و تعداد کانال مناسب را برای نوع خاص ماشین فراهم می‌کند.

نصب بردی که برای نوع ماشین دیگری مشخص شده است، می‌تواند منجر به نگاشت نادرست ورودی/خروجی شود، حتی اگر برد از نظر فیزیکی جا شود و انواع کانکتور مطابقت داشته باشند.

عیب‌یابی خرابی‌های ورودی/خروجی پنل

خرابی‌های برد ورودی/خروجی پنل علائم قابل مشاهده و فوری ایجاد می‌کنند. دکمه‌های پنل که دیگر پاسخ نمی‌دهند، چراغ‌های نشانگری که صرف نظر از وضعیت ماشین، همیشه روشن یا همیشه خاموش می‌مانند، انتخاب‌کننده‌های حالت که به نظر می‌رسد هیچ تأثیری ندارند — همه اینها مشخصه یک برد ورودی/خروجی پنل در حال خرابی یا خراب است.

صفحات عیب‌یابی PMC کنترل‌کننده CNC ابزار اصلی عیب‌یابی هستند.

این صفحات وضعیت لحظه‌ای هر آدرس ورودی/خروجی در PMC را نمایش می‌دهند. برای یک عیب مشکوک در ورودی/خروجی پنل، تکنسین آدرس‌های ورودی PMC مربوط به دکمه‌های خاص پنل را در حالی که هر دکمه را فیزیکی فشار داده و رها می‌کند، نظارت می‌کند. اگر آدرس به درستی وضعیت خود را تغییر دهد، آن کانال ورودی سالم است. اگر پاسخ ندهد، عیب در برد، سیم‌کشی یا خود دستگاه پنل است.

خرابی همزمان چندین کانال ورودی یا خروجی — به ویژه کانال‌هایی که گروه کانکتور یکسانی را روی برد به اشتراک می‌گذارند — به شدت نشان‌دهنده خرابی برد است تا مشکلات سیم‌کشی. خرابی‌های سیم‌کشی منفرد معمولاً یک سیگنال را در یک زمان تحت تأثیر قرار می‌دهند.

خرابی‌های کانکتور یا برد به طور همزمان گروه‌هایی از سیگنال‌ها را تحت تأثیر قرار می‌دهند.

سوالات متداول

س1: دکمه شروع چرخه ماشین کار نمی‌کند. CNC هیچ هشداری نشان نمی‌دهد و در غیر این صورت عادی به نظر می‌رسد. آیا این می‌تواند A16B-2201-0110 باشد؟

صفحه عیب‌یابی PMC را برای آدرس ورودی شروع چرخه در حالی که دکمه را فشار می‌دهید، بررسی کنید. اگر آدرس وضعیت خود را تغییر دهد، برد ورودی دکمه را به درستی می‌خواند — مشکل در منطق نردبانی PMC یا شرایط حالت CNC است که تابع شروع چرخه را کنترل می‌کند.

اگر آدرس هنگام فشار دادن دکمه تغییر وضعیت ندهد، و مقاومت تماس دکمه با مولتی‌متر تأیید شده باشد، مدار ورودی برد برای آن کانال از کار افتاده است.

س2: چندین چراغ نشانگر پنل صرف نظر از وضعیت ماشین، همیشه روشن هستند. PMC آدرس‌های خروجی آن لامپ‌ها را در حالت خاموش فرمان داده شده نشان می‌دهد. مشکل برد چیست؟

لامپ‌هایی که خاموش فرمان داده شده‌اند اما همیشه روشن هستند، نشان‌دهنده خرابی مدارهای درایور خروجی برای آن کانال‌ها در حالت رسانا است.

درایورها باید هنگام فرمان دادن توسط PMC خاموش شوند، اما یک درایور معیوب همچنان رسانا باقی می‌ماند.

این یک خرابی در سطح برد در بخش درایور خروجی است. کانال‌های آسیب‌دیده را نمی‌توان با تغییرات نرم‌افزاری اصلاح کرد — برد نیاز به تعمیر یا تعویض دارد.

س3: پس از یک رویداد رعد و برق در نزدیکی، پنل کاملاً از پاسخ باز ایستاد — هیچ دکمه‌ای کار نمی‌کند، هیچ لامپی روشن نمی‌شود. ماشین در غیر این صورت به طور عادی شروع به کار می‌کند. آیا این برد است؟

رویدادهای رعد و برق گذراهای ولتاژ ایجاد می‌کنند که می‌توانند مدارهای حفاظتی ورودی روی بردهایی که به سیم‌کشی میدانی خارجی متصل هستند را آسیب بزنند.

برد ورودی/خروجی پنل مستقیماً به سیم‌کشی پنل متصل است که به عنوان آنتن برای انرژی اضافه ولتاژ عمل می‌کند.

ممکن است اجزای حفاظتی ورودی آسیب دیده باشند در حالی که سایر مدارهای برد سالم باقی مانده‌اند. برد را برای آسیب قابل مشاهده بررسی کنید.

اگر هیچ آسیبی قابل مشاهده نیست اما الگوی خرابی — از دست دادن کامل پنل با عملکرد عادی CNC — سازگار است، برد را تعویض کرده و تست کنید.

س4: A16B-2201-0110 جایگزین نصب شد. پنل اکنون پاسخ می‌دهد، اما به نظر می‌رسد یک دکمه خاص عملکرد اشتباهی دارد. چه چیزی می‌تواند باعث این شود؟

عملکرد اشتباه دکمه پس از تعویض برد معمولاً نشان‌دهنده عدم تطابق آدرس ورودی/خروجی است — پارامترهای PMC یا منطق نردبانی که آدرس‌های ورودی/خروجی فیزیکی را به توابع CNC نگاشت می‌کنند ممکن است نیاز به تأیید داشته باشند.

در برخی پیکربندی‌ها، تخصیص آدرس ورودی/خروجی از طریق پارامترها یا پیکربندی کانکتور تنظیم می‌شود که باید با تنظیمات برد اصلی مطابقت داشته باشد.

تخصیص آدرس‌های ورودی/خروجی را در صفحه عیب‌یابی PMC با مستندات سیم‌کشی ماشین بررسی کنید.

س5: برد آسیب‌دیده به نظر نمی‌رسد اما پنل ماشین همیشه یک دکمه داشته است که به طور متناوب ثبت نمی‌شود. آیا این می‌تواند برد یا خود دکمه باشد؟

خرابی متناوب تک دکمه‌ای بیشتر احتمالاً یک مشکل سخت‌افزاری پنل است — یک تماس دکمه فرسوده، یک کانکتور با مقاومت بالا در آن کانال خاص، یا یک سیم آسیب‌دیده در کابل آن دکمه — تا یک خرابی برد. خرابی‌های برد که رفتار متناوب ایجاد می‌کنند تمایل به تحت تأثیر قرار دادن چندین کانال دارند.

مقاومت تماس دکمه را مستقیماً تست کنید. سیم‌کشی آن دکمه را بررسی کنید. اگر سیم‌کشی و تماس خوب تست شوند و عیب ادامه یابد، مدار ورودی برد برای آن کانال حاشیه‌ای است.
