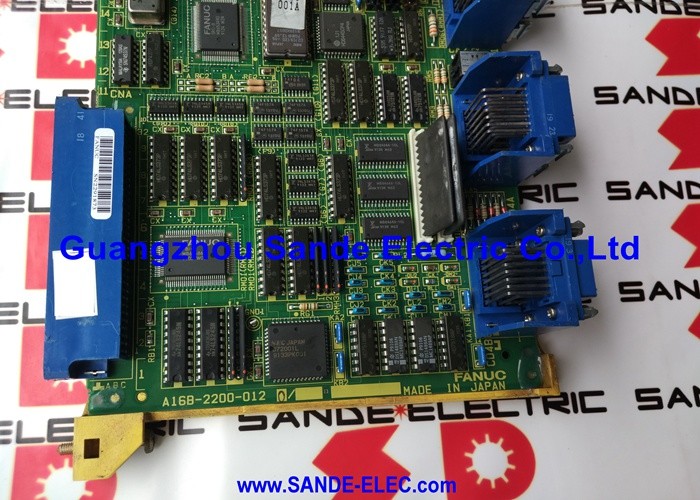

صفحه راننده FANUC استفاده شده A16B-2201-0101 A16B22010101 A16B-22O1-O1O1

FANUC A16B-2201-0101 | PCB حافظه با رابط اسپیندل سریال - FANUC Series 0/C/D CNC

پیوند سریال برد حافظه و اسپیندل در یک PCB

A16B-2201-0101 دو عملکرد را در PCB اصلی FANUC Series 0 (0C, 0D, 0F) انجام می دهد. این حافظه برنامه سیستم را برای کنترل 32 بیتی سری 0 فراهم می کند و رابط دوک سریال (SP) را حمل می کند - مسیر ارتباطی فیبر نوری یا فیبر به سیم سخت که CNC را به تقویت کننده اسپیندل AC متصل می کند.

حافظه سیستم پایه 32K با نصب IC ​​های حافظه اضافی روی برد به 128K افزایش می یابد. برای پیکربندی های نردبان PMC-L، تراشه های برنامه PMC به جای حافظه اصلی روی کارت حافظه ذخیره می شوند. از دست دادن این برد به معنای از دست دادن حافظه برنامه ذخیره شده CNC و پیوند ارتباطی اسپیندل به طور همزمان است - هر دو عملکرد روی یک PCB یکسان هستند.

رابط دوک سریال دومین ویژگی متمایز برد است. در ماشین‌های مجهز به ماژول‌های دوکی سری آلفا (SPM)، پیوند فیبر نوری از این برد از طریق یک مبدل به SPM متصل می‌شود. در ماشین‌هایی با تقویت‌کننده‌های سریال AC قبلی (سری کیس زرد)، پیوند فیبر مستقیماً از این برد به درایو می‌رود. رابط فیبر فرمان های سرعت اسپیندل و بازخورد را بین CNC و درایو اسپیندل حمل می کند.

مشخصات کلیدی

پس از تعویض - بارگیری مجدد پارامتر کامل مورد نیاز است

جایگزینی A16B-2201-0101 نیاز به بارگذاری مجدد کامل پارامتر دارد. پارامترهای CNC ماشین، داده‌های PMC و محتوای برنامه باید پس از تعویض برد از نسخه پشتیبان بازیابی شوند. قبل از شروع هر گونه تعویض برد حافظه در CNC سری 0، یک نسخه پشتیبان فعلی تایید شده الزامی است.

بدون پشتیبان‌گیری، بازیابی پیکربندی اصلی دستگاه مستلزم بازسازی مجموعه پارامترها از مستندات است - زمان‌بر و نیاز به دانش دقیق از تنظیمات اصلی دستگاه.

نوع مجاور A16B-2201-0103 نیز در خانواده سری 0 استفاده می شود. قبل از سفارش، پسوند -0101 را از برچسب برد نصب شده تأیید کنید.

سوالات متداول

Q1: "Serial SP" در توضیحات این تابلو چیست؟

سریال SP به رابط دوک سریال اشاره دارد - یک پیوند ارتباطی فیبر نوری بین CNC و تقویت کننده اسپیندل AC. این پیوند دستورات سرعت اسپیندل را از CNC به درایو اسپیندل حمل می کند و بازخورد اسپیندل را برمی گرداند. بدون اتصال SP سریال کارآمد، CNC نمی تواند اسپیندل را کنترل کند.

Q2: دستگاه آلارم های اسپیندل را در کنار خطاهای حافظه CNC نشان می دهد. ممکنه این تابلو مقصر باشه؟

بله. هر دو عملکرد - حافظه سیستم و رابط اسپیندل سریال - روی این برد واحد قرار دارند. خرابی A16B-2201-0101 می تواند هشدارهای حافظه CNC همزمان و خطاهای ارتباطی اسپیندل را ایجاد کند. قبل از تعویض برد، اتصالات کابل فیبر نوری را در دو انتها بررسی کنید و همه جای کارت حافظه روی برد را بررسی کنید.

Q3: آیا جایگزینی A16B-2201-0101 نیاز به راه اندازی مجدد کامل دستگاه دارد؟

این نیاز به بارگذاری مجدد پارامتر کامل دارد - تمام پارامترهای CNC، داده های PMC و برنامه های قطعه باید از نسخه پشتیبان بازیابی شوند. اگر پشتیبان فعلی وجود داشته باشد، فرآیند بارگذاری مجدد تعریف می شود. اگر پشتیبان وجود نداشته باشد، پارامترها باید از مستندات بازسازی شوند، که به میزان قابل توجهی درگیر است. همیشه قبل از برداشتن برد یک نسخه پشتیبان کامل بگیرید.

Q4: تفاوت بین A16B-2201-0101 و A16B-2201-0103 چیست؟

هر دو در سری A16B-2201 برای کنترل سری 0 FANUC هستند و انواع نزدیک به هم هستند. آنها در پیکربندی حافظه خاص و جزئیات رابط برای پیکربندی های مختلف ماشین سری 0 متفاوت هستند. پسوند دقیق برچسب برد نصب شده را تأیید کنید - این دو نوع لزوما قابل تعویض نیستند.

Q5: آیا A16B-2201-0101 با FANUC 16i یا 18i CNC سازگار است؟

خیر. A16B-2201-0101 مختص سری 0 FANUC (0C, 0D, 0F) - نسل قبلی CNC سری 0 32 بیتی است. 16i و 18i نسل های مختلف CNC با استفاده از سری های مختلف برد هستند. این برد با کنترل های سری i سازگار نیست.
