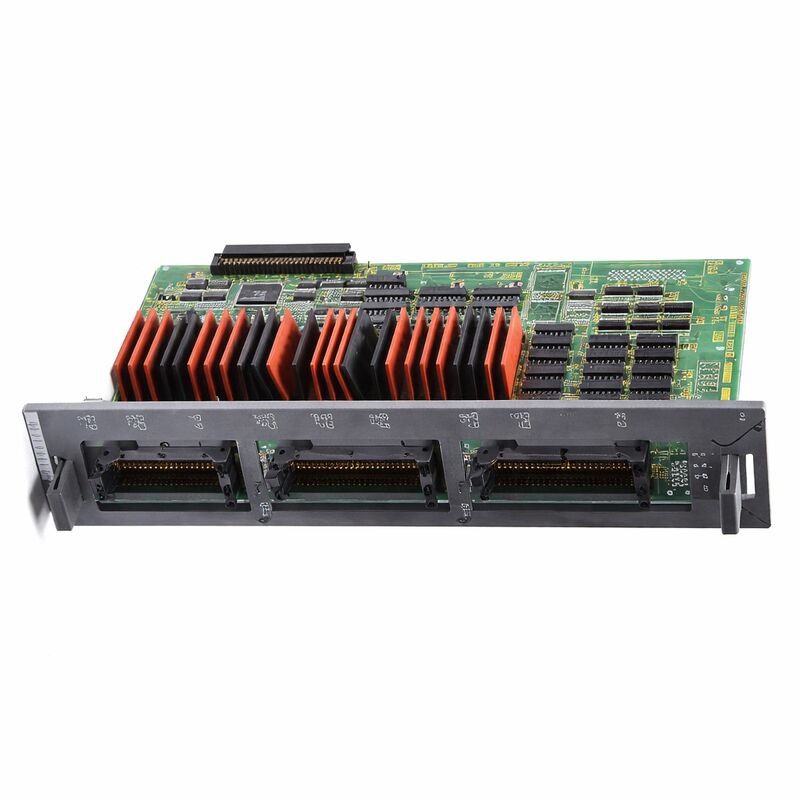

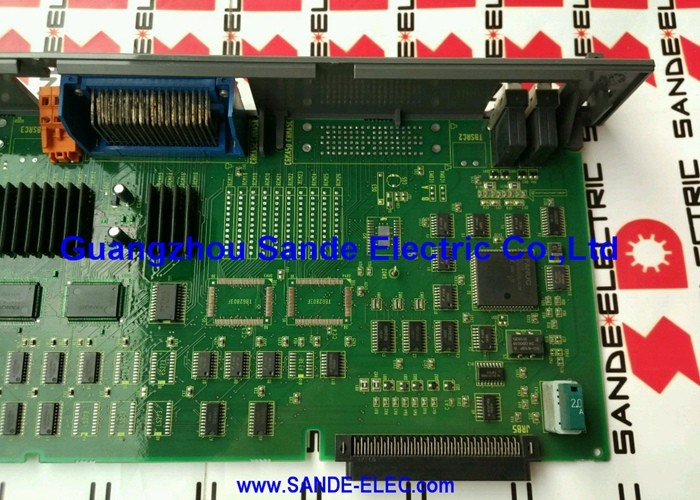

FANUC PC I/O BOARD A16B-2200-0956 A16B22000956 A16B-22OO-O956

FANUC A16B-2200-0956

شماره بخش:A16B-2200-0956

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:PCB I/O ماشین ️ نوع سینک

رابط فیزیکی بین منطق PMC و سخت افزار ماشین

A16B-2200-0956 هیئت مدیره I / O ماشین برای FANUC سری 16-A CNC board هیئت مدیره ای است که برنامه نردبان PMC را به دستگاه های فیزیکی ماشین متصل می کند.و سیگنال دکمه فشار که PMC می خواند از طریق 104 ورودی این تخته می رسد. هر رله کویل، شیر سولنویدی، چراغ شاخص، و کنترل کننده موتور کمکی که PMC ارسال می کند از طریق 72 خروجی آن خارج می شود.تعداد 104/72 نقطه با یک ماشین بزرگ با اتوماسیون پیچیده کار می کند.

ترانزیستورهای خروجی از نوع سینک هستند: هنگامی که PMC فرمان خروجی ON را صادر می کند، ترانزیستور ترمینال خروجی را به زمین (0V) متصل می کند،تکمیل مسیر جریان از طریق بار از منبع مثبت. هنگامی که به آن دستور داده می شود که خاموش شود ، ترانزیستور باز می شود و مسیر را قطع می کند. سوئیچ ترانزیستور سریع ، ساکت و بدون لباس است.

هرکدام از 104 کانال ورودی از جداسازی نوری استفاده می کنند. سیگنال میدان یک LED را در داخل یک اپتوکوپلر هدایت می کند.فتودتکتور در سمت کنترل کننده حالت بدون اتصال الکتریکی به سیم کشی میدان را می خوانداین عایق بندی، سر و صداهای الکتریکی را که در کنار کابل های قدرت موتور و خطوط تغذیه سولناید در کابینت ابزار ماشین اجتناب ناپذیر است، مسدود می کند.جلوگیری از فعال شدن ورودی نادرست بدون هیچ رویداد فیزیکی در ماشین.

-0956 در مقابل انواع مرتبط

سری A16B-2200 شامل چندین پیکربندی هیئت مدیره I / O برای سری 16-A است. -0956 نوع سینک بدون پرش سرعت بالا است. The high-speed skip function (present in -0950 and -0952 variants) is needed only for precision probing and tool measurement cycles where the CNC must latch axis position at the exact moment a probe triggersاگر دستگاه از چرخه های پرتاب با سرعت بالا استفاده نکند، -0956 بدون مدار اضافی ظرفیت I / O 104/72 یکسان را فراهم می کند.

نوع منبع همراه (-0986) همان تعداد 104/72 نقطه را با درایورهای خروجی PNP (sourcing) فراهم می کند.انواع سینک و منبع قابل تعویض نیستند سیم کشی میدان ماشین برای یک قطب خروجی ساخته شده است. نصب نوع اشتباه تمام منطق خروجی را معکوس می کند. قبل از تهیه جایگزینی نوع خروجی صفحه اصلی را از برچسب آن تأیید کنید.

مشخصات کلیدی

سوالات عمومی

سوال1: پس از افزایش برق، بسیاری از ورودی ها فعال هستند حتی با دستگاه های میدان تایید شده. آیا تخته آسیب دیده است؟

یک موج که اپتوکوپلر ها را بیش از حد بار می کند می تواند به طور دائم فتودتکتورها را در حالت رسانا قفل کند و ورودی ها را بدون توجه به حالت دستگاه میدان فعال نشان دهد.چندین حالت ورودی نادرست همزمان پس از یک حادثه افزایش مطابقت دارد با آسیب به اپتوکوپلر.

سوال2: چند کانال خروجی خاص کار نمی کنند. خروجی های دیگر در همان صفحه طبیعی هستند. چه چیزی باید ابتدا بررسی شود؟

از فیوز یا محافظت از جریان بیش از حد برای گروه خروجی تحت تاثیر بررسی کنید برخی از گروه های خروجی یک فیوز مشترک دارند و یک فیوز منفجر شده تمام خروجی ها را در آن گروه متوقف می کند در حالی که دیگران فعال باقی می مانند.اگر فیوز ها سالم باشند و PMC تایید کند که آدرس ها ON هستند، ترانزیستورهای خروجی خراب شده اند و تخته نیاز به تعمیر یا تعویض دارد.

سوال 3: پس از تعویض A16B-2200-0956، برخی از ورودی هایی که کار می کردند، اکنون اشتباه خوانده می شوند.

قراءات نادرست پس از تعویض صفحه معمولاً یک مشکل در مورد صندلی کانکتور است. یک کانکتور به طور جزئی وارد شده باعث قطع برخی از کانال های ورودی می شود.بررسی کنید که تمام کانکتورها به طور کامل و محکم نشسته اند. همچنین تایید هر I / O آدرس پیکربندی سوئیچ های غوطه ور و یا پارامترهای بر روی تخته جایگزینی مطابقت با نصب اصلی.

سوال 4: آیا A16B-2200-0956 قابل تعویض با A16B-2200-0986 است؟

نه، هر دو I/O 104/72 بدون پرش سرعت بالا دارند، اما -0956 نوع غبار است و -0986 نوع منبع است.سیم کشی میدان ماشین برای یک قطب خروجی ساخته شده است. همیشه دقیقاً با نوع تخته ی اصلی مطابقت داشته باشه

Q5: این ماشین تولید می کند PMC متناوب I / O آلارم لینک که روشن در چرخه قدرت. این هیئت مدیره شده است در خدمت برای سال های بسیاری.

آلارم های اتصال I / O متناوب که در هنگام راه اندازی مجدد بدون آسیب های سخت افزاری قابل مشاهده روشن می شوند ، معمولاً به دلیل پیری خازن های الکترولیتیک در بخش منبع برق صفحه ایجاد می شوند.خازن های تخریب شده باعث می شوند که امواج عرضه ای ایجاد شود که گاهی اوقات خطاهای ارتباطی ایجاد می کند.. خطا متناوب است زیرا خازن ها حاشیه ای هستند ، نه کاملاً شکست خورده اند. تعویض پیشگیرانه خازن ها عملکرد قابل اعتماد را بدون تعویض کل برد بازگرداند.
