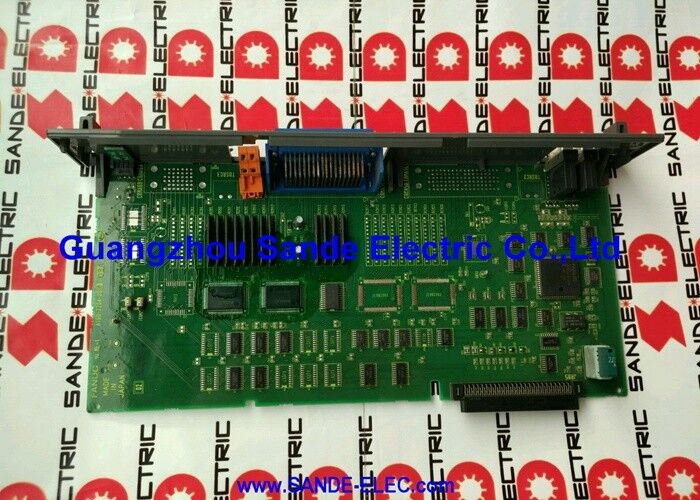

صفحه حافظه فانوک A16B-2200-0950 A16B22000950 A16B-22OO-O95O

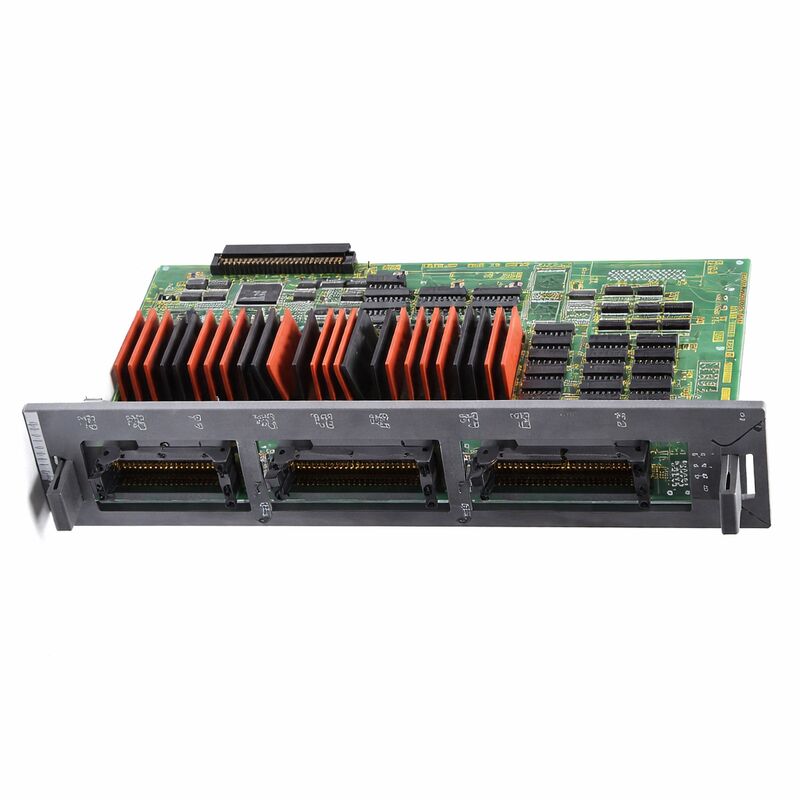

FANUC A16B-2200-0950 | برد ورودی/خروجی نوع سینک 104/80 با پرش با سرعت بالا — سری 16-B (F16M/T)، مبدا ژاپن

شماره قطعه: A16B-2200-0950

سازنده: FANUC Corporation (ژاپن)

نوع محصول: برد ورودی/خروجی ماشین با پرش با سرعت بالا (نوع سینک)

سری برد: A16B-2200

پیکربندی ورودی/خروجی: 104 ورودی دیجیتال (DI) / 80 خروجی دیجیتال (DO)

نوع خروجی: سینک (NPN، جذب کننده جریان)

پرش با سرعت بالا: شامل

سیستم‌های سازگار: FANUC سری 16-B، F16M، F16T (F16B)

همراه مورد نیاز: A20B-9001-0480 (جداگانه فروخته می‌شود)

وضعیت: توقف تولید توسط سازنده

مرور کلی

A16B-2200-0950 برد ورودی/خروجی ماشین برای سری 16-B CNC FANUC است که 104 ورودی دیجیتال و 80 خروجی دیجیتال را در پیکربندی نوع سینک ارائه می‌دهد — و به طور حیاتی، عملکرد پرش با سرعت بالا را اضافه می‌کند که آن را از نوع -0955 با ظرفیت ورودی/خروجی یکسان متمایز می‌کند.

گنجاندن مدار پرش با سرعت بالا، این برد را برای نصب‌های سری 16-B که در آن پروب روی ماشین، اندازه‌گیری طول ابزار، یا چرخه‌های جبران وابسته به سیگنال پرش بخشی از فرآیند ماشین‌کاری هستند، ضروری می‌سازد.

توجه داشته باشید که A16B-2200-0950 شامل ماژول همراه A20B-9001-0480 نمی‌شود که برای عملکرد کامل لازم است. این ماژول همراه باید به طور جداگانه تهیه شود.

نصب‌هایی که به یک برد جایگزین بدون تهیه ماژول همراه جدید نیاز دارند، اغلب می‌توانند از A20B-9001-0480 موجود از ماشینی که در حال تعمیر است استفاده مجدد کنند، به شرطی که عملکرد آن ماژول تأیید شود.

این برد محدوده کامل ورودی/خروجی ماشین را که یک مرکز ماشین‌کاری کنترل شده با سری 16-B نیاز دارد، پوشش می‌دهد: هر سوئیچ حد، سنسور مجاورت، تأیید بسته بودن درب، و ورودی انتخاب حالت از طریق 104 کانال ورودی آن عبور می‌کند.

هر رله، سلونوئید، نشانگر، و خروجی دستگاه کمکی از طریق 80 کانال خروجی آن هدایت می‌شود.

و برای ماشین‌های مجهز به سیستم‌های پروب، ورودی‌های پرش با سرعت بالا رابط دقیق و حیاتی زمانی بین سیگنال ماشه پروب و مکانیزم قفل موقعیت CNC را فراهم می‌کنند.

مشخصات کلیدی

پرش با سرعت بالا چه کاری انجام می‌دهد و چرا مهم است

ورودی‌های عادی PMC در هر برد ورودی/خروجی FANUC دارای تأخیر پاسخ‌دهی هستند که توسط زمان چرخه اسکن ورودی/خروجی تعیین می‌شود. PMC آدرس‌های ورودی خود را به صورت دوره‌ای اسکن می‌کند — وضعیت هر ورودی را در هر گذر اسکن بررسی می‌کند.

بین زمانی که یک ورودی فیلد وضعیت خود را تغییر می‌دهد و زمانی که PMC اولین بار تغییر را می‌خواند، تأخیری وجود دارد.

برای اکثر عملکردهای ماشین، این تأخیر ناچیز است: یک سوئیچ بسته بودن درب، یک سنسور موقعیت مجله ابزار، یا یک دکمه شروع چرخه همگی می‌توانند زمان چرخه اسکن PMC را بدون هیچ اثر قابل مشاهده‌ای بر عملکرد ماشین تحمل کنند.

ورودی پرش با سرعت بالا از نظر معماری متفاوت است. هنگامی که سیگنالی در ورودی پرش با سرعت بالا دریافت می‌شود، برد منتظر چرخه اسکن PMC نمی‌ماند. در عوض، برد بلافاصله یک وقفه سخت‌افزاری به CNC تولید می‌کند.

CNC موقعیت‌های محور فعلی را در آن لحظه ثبت (قفل) می‌کند — قبل از اینکه تغییر سیگنال حتی به طور کامل توسط نرم‌افزار پردازش شود. نتیجه یک اندازه‌گیری موقعیت است که نشان می‌دهد محورها در لحظه فعال شدن سیگنال پرش کجا بوده‌اند، نه جایی که چند میلی‌ثانیه بعد که نرم‌افزار اولین بار ورودی را خواند، بوده‌اند.

این ثبت موقعیت با قفل سخت‌افزاری برای دقت پروب ضروری است.

یک پروب ماشه‌ای که با سرعت تغذیه به سطح قطعه کار حرکت می‌کند، در یک نقطه هندسی خاص روی سطح ماشه می‌شود.

ورودی پرش موقعیت‌های محور را در لحظه ماشه ثبت می‌کند.

CNC از این موقعیت‌های قفل شده برای تعیین مختصات نقطه تماس پروب با دقت بالا استفاده می‌کند.

اگر پاسخ با یک چرخه اسکن کامل PMC به تأخیر بیفتد، محور در طول تأخیر حرکت کرده و مختصات ثبت شده به طور سیستماتیک از نقطه تماس واقعی آفست می‌شوند.

کاربرد: چرخه‌های پروب ماشین سری 16-B (F16B)

CNC سری 16-B — که به ترتیب تحت نام‌های F16M و F16T برای کاربردهای مراکز ماشین‌کاری و مراکز تراشکاری عرضه می‌شود — به طور گسترده در نصب‌های ماشین‌ابزار با دقت بالا در دوران خود به کار گرفته شد.

بسیاری از این ماشین‌ها مجهز به سیستم‌های اندازه‌گیری روی ماشین بودند: پروب‌های لمسی نصب شده روی اسپیندل برای اندازه‌گیری قطعه کار و پروب‌های تنظیم ابزار برای اندازه‌گیری خودکار طول ابزار.

این سیستم‌های اندازه‌گیری در کاربردهای هوافضا، خودرو، و قالب و دایک‌های دقیق رایج هستند، جایی که اندازه‌گیری در حین فرآیند بخشی از استراتژی ماشین‌کاری است نه یک فکر بعدی.

مدار پرش با سرعت بالای A16B-2200-0950 این چرخه‌های اندازه‌گیری را فعال می‌کند.

بدون آن، پروب ماشه می‌شود اما ثبت موقعیت نامشخص خواهد بود و نتایج اندازه‌گیری را غیرقابل اعتماد می‌کند.

برای ماشین‌های مورد استفاده در تولید دقیق که چرخه‌های پروب در آن‌ها ضروری است، برد جایگزین باید شامل عملکرد پرش با سرعت بالا باشد.

جایگزینی A16B-2200-0950 با -0955 (که فاقد پرش با سرعت بالا است) قابلیت پروب را حذف می‌کند، حتی اگر سایر عملکردهای ورودی/خروجی ماشین به طور عادی ادامه یابند.

ظرفیت ورودی/خروجی و معماری سیم‌کشی ماشین

فراتر از عملکرد پرش با سرعت بالا، ظرفیت ورودی/خروجی 104/80 A16B-2200-0950 از الزامات کامل ورودی/خروجی ماشین یک ماشین سری 16-B پشتیبانی می‌کند. 104 ورودی مکمل کامل سنسورها و سوئیچ‌های ماشین را در خود جای می‌دهند.

80 خروجی تمام عملگرهای ماشین کنترل شده را پوشش می‌دهند.

تعیین نوع خروجی سینک، قرارداد سیم‌کشی را تعیین می‌کند. خروجی‌های سینک در هنگام فعال بودن، ترمینال خروجی را به 0 ولت می‌کشند.

دستگاه‌های فیلد از ریل تغذیه 24 ولت به ترمینال خروجی متصل می‌شوند، بنابراین دستگاه هنگام فعال بودن خروجی، جریان را می‌کشد.

سیم‌کشی ماشین ابزار برای ماشین‌های سری 16-B با استفاده از برد -0950 این قرارداد را در تمام 80 کانال خروجی خود دنبال می‌کند.

هر برد جایگزین باید همان تعیین نوع سینک را حفظ کند.

سوالات متداول

س1: چرخه‌های پروب ماشین نامشخص شده‌اند. اندازه‌گیری‌های مکرر از یک ویژگی یکسان پراکندگی بیش از حد نشان می‌دهند. سخت‌افزار پروب و قلم تست صحیح هستند. آیا A16B-2200-0950 می‌تواند علت باشد؟

افزایش پراکندگی در اندازه‌گیری پروب بدون نقص سخت‌افزار پروب به مشکلی در مکانیزم ثبت موقعیت اشاره دارد.

ورودی پرش با سرعت بالا باید در عرض میکروثانیه پس از تماس پروب، ثبت موقعیت با قفل سخت‌افزاری را ماشه کند.

اگر مدار ورودی پرش برد تخریب شده باشد — افزایش زمان پاسخ‌دهی، نویز در سیگنال پرش ورودی، یا خرابی‌های متناوب ثبت — هر چرخه اندازه‌گیری موقعیت‌ها را با تأخیر متفاوتی ثبت می‌کند و پراکندگی مشاهده شده را تولید می‌کند.

در صورت دسترسی به تجهیزات اندازه‌گیری، زمان پاسخ‌دهی سیگنال پرش را تست کنید، یا برد را با یک معادل تأیید شده عملکردی جایگزین کنید.

س2: اگر بردی بدون پرش با سرعت بالا (مانند -0955) در ماشینی که به A16B-2200-0950 نیاز دارد نصب شود، چه اتفاقی می‌افتد؟

برد غیر پرش به طور عادی تمام 104 ورودی و 80 خروجی را سرویس‌دهی می‌کند. عملکردهای ورودی/خروجی ماشین — سوئیچ‌های حد، سلونوئیدها، نشانگرها، انتخاب حالت‌ها — همگی مانند قبل کار خواهند کرد. با این حال، ورودی پرش با سرعت بالا کار نخواهد کرد.

هر چرخه پرش G31 یا ماکرو اندازه‌گیری که به ورودی پرش با سرعت بالا وابسته است، نتایج غیرقابل اعتمادی تولید خواهد کرد، زیرا ثبت موقعیت به زمان‌بندی نرم‌افزاری با تأخیر مربوطه باز می‌گردد.

برای ماشین‌هایی که از چرخه‌های پروب در فرآیند تولید خود استفاده می‌کنند، این یک از دست دادن عملکرد غیرقابل قبول است.

س3: ماژول همراه A20B-9001-0480 دیگر در سرویس نیست اما برد A16B-2200-0950 در حال جایگزینی است. آیا ماژول همراه نیز باید جایگزین شود؟

اگر A20B-9001-0480 موجود عملکردی داشته باشد، معمولاً می‌توان آن را با برد A16B-2200-0950 جایگزین استفاده مجدد کرد.

ماژول همراه عملکردهایی را ارائه می‌دهد که از برد ورودی/خروجی اصلی پشتیبانی می‌کنند، و اگر آن عملکردها قبل از خرابی برد به درستی کار می‌کردند، خود ماژول احتمالاً مقصر نیست.

قبل از نصب مجدد ماژول با برد جدید، ماژول را از نظر بصری بازرسی کرده و اتصالات کانکتور آن را بررسی کنید.

س4: ورودی پرش با سرعت بالا از نظر فیزیکی چگونه به سیستم پروب متصل می‌شود؟

سیگنال ماشه پروب از واحد رابط پروب ماشین به پایانه‌های ورودی پرش تعیین شده در A16B-2200-0950 متصل می‌شود.

تعیین پایانه‌های دقیق در دفترچه راهنمای اتصال سری 16-B شرح داده شده است.

واحد رابط پروب سیگنال تماس الکتریکی (یا ماشه نوری/رادیویی) پروب را به سیگنال سطح منطقی سازگار با ورودی پرش تبدیل می‌کند.

محافظت صحیح و مسیریابی کابل سیگنال پرش مهم است — ورودی پرش حساس است و نویز روی سیگنال می‌تواند باعث ماشه شدن زودرس شود.

س5: A16B-2200-0950 توقف تولید شده است. قابلیت اطمینان عرضه پس از فروش برای این نوع خاص چقدر است؟

پلتفرم سری 16-B به طور گسترده در کاربردهای ماشین‌کاری دقیق نصب شده بود و -0950 با پرش با سرعت بالا یک انتخاب پیکربندی رایج برای ماشین‌ها در صنایعی بود که پروب استاندارد بود.

زنجیره تأمین پس از فروش — بردهای مازاد تست شده، واحدهای بازسازی شده حرفه‌ای، و خدمات تعمیر در سطح قطعه — برای این نوع همچنان فعال است.

هنگام تهیه، به طور خاص تأیید کنید که عملکرد پرش با سرعت بالا به عنوان بخشی از تأیید عملکرد برد تست شده است.

بردی که تست ورودی/خروجی عمومی را پشت سر می‌گذارد اما مدار پرش تخریب شده‌ای دارد، تا زمانی که یک چرخه پروب مشکل را آشکار نکند، عملکردی به نظر می‌رسد.
