فانوک A02B-0098-B541 صفحه کنترل اصلی A02B0098B541 AO2B-OO98-B541

FANUC A02B-0098-B541٬٬ سری 0-C واحد کنترل CNC٬ مونتاژ شاسی برای 0-MC / 0-TC / 0-MF / 0-TTC

شماره بخش:A02B-0098-B541

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:واحد کنترل CNC صفحه پشتی / مونتاژ شاسی

دمای کار:0°55°C / نگهداری: -20°60°C

شاسی که یک سیستم سری 0-C را در کنار هم نگه می دارد

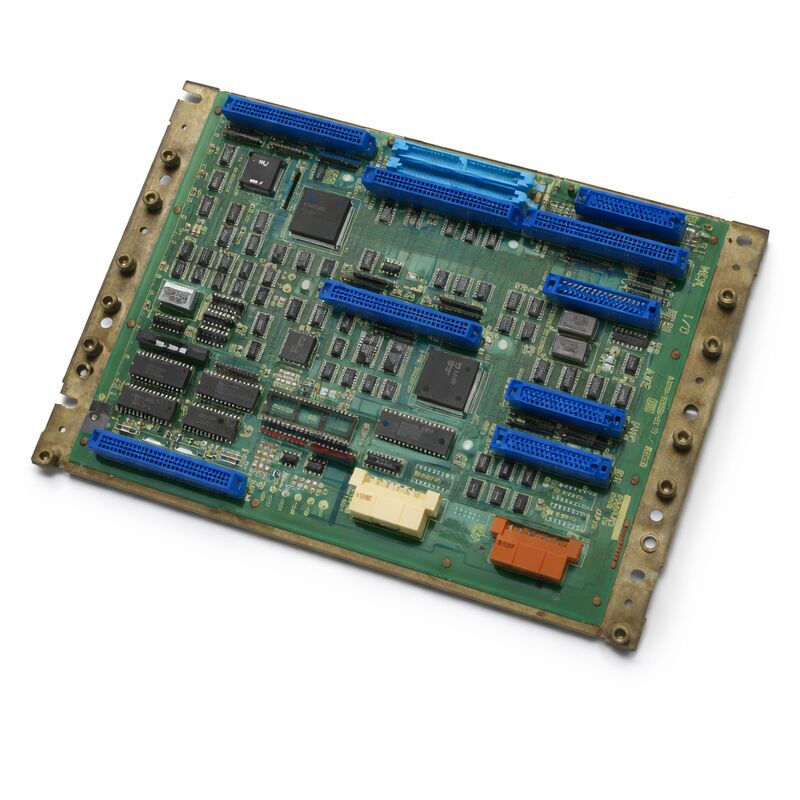

A02B-0098-B541 مجموعه سطح شاسی برای FANUC سری 0-C CNC چارچوب صفحه پشتی و محفظه ای است که PCB اصلی و تمام صفحه های محیطی بر روی آن نصب می شود.در شماره A02B FANUC، این یک سیستم کنترل CNC کامل یا مجمع را مشخص می کند، که از PCB های جداگانه (سری A16B، A20B) متمایز است.

سری 0-C دستگاه CNC متوسط FANUC برای مراکز ماشینکاری و چرخ دارها در اواخر دهه 1980 و تا دهه 1990 بود.تقاضا برای A02B-0098-B541 ناشی از نگهداری این ماشین ها است نه از تاسیسات جدید.

خود شاسی تا حد زیادی یک مونتاژ ساختاری منفعل است. آن را فراهم می کند اتصال های backplane و موقعیت های نصب برای PCB استاد است که پردازنده مرکزی، رابط سرو،و منطق کنترل هسته ایکارت های محیطی اضافی حافظه ، I / O ، کنترل پیچ و گسترش محور را مدیریت می کنند. پسوند B541 یک نوع خاص شاسی را در خانواده A02B-0098 شناسایی می کند.پسوندهای مختلف B برای تنظیمات مختلف PCB و پیکربندی های کانکتور ️ قبل از سفارش پسوندهای دقیق را از اسناد الکتریکی دستگاه تأیید کنید.

شاسی در مقابل PCB های فردی چه چیزی برای منبع

درک تفاوت بین یک شاسی A02B و PCB های A16B/A20B به صورت جداگانه، از یک خطای پر هزینه در تامین جلوگیری می کند.

A02B-0098-B541 مجموعه کامل شاسی است. این ممکن است یا ممکن است شامل PCB ها بسته به شرایط عرضه باشد.اکثر کارهای تعمیر و نگهداری سری 0-C نیاز به تعویض لوح های فردی (PCB اصلی) دارند.، کارت حافظه، کارت I / O) به جای جایگزینی کامل شاسی.

واحد کامل A02B-0098-B541 مناسب است زمانی که خود شاسی به طور مکانیکی آسیب دیده باشد، زمانی که یک سیستم پشتیبان کامل ذخیره می شود،یا زمانی که یک مونتاژ کامل اقتصادی ترین راه بازسازی استعرضه موجود محدود است. فانوک دیگر این محصول را تولید نمی کند.

مشخصات کلیدی

سوالات عمومی

سوال1: دستگاه سری 0-C در هنگام روشن شدن سیستم هشدار می دهد. آیا علت آن شاسی A02B-0098-B541 است؟

شاسی یک مونتاژ ساختاری منفعل است. آلارم های راه اندازی تقریباً همیشه به یک نقص سطح PCB و نه شاسی اشاره می کنند. هنگامی که آسیب فیزیکی آشکار است، از شاسی مشکوک باشید:اتصال کننده های پشت پرده خوردگی شده، نقاط نصب PCB ترک خورده، یا آلودگی که به اتصالات backplane رسیده است. تشخیص را با PCB اصلی قبل از در نظر گرفتن جایگزینی شاسی شروع کنید.

سوال2: پارامترها پس از قطع برق از دست رفته اند. علت احتمالی چیست؟

پارامترهای سری 0-C در SRAM باتری پشتیبان در PCB حافظه نگهداری می شوند. قطع برق با باتری پشتیبان کم یا مرده باعث از دست دادن داده های SRAM می شود.جایگزین کردن باتری پشتیبان (معمولا یک سلول لیتیوم 3V در کارت حافظه)، پارامترها را از نسخه پشتیبان بازیابی کنید و در صورت لزوم برنامه نردبان PMC را بارگذاری کنید. بدون نسخه پشتیبان، پارامترها باید به صورت دستی از مستندات تنظیم ماشین وارد شوند.

س3: آیا انواع مختلف پسوند B از A02B-0098 قابل تعویض هستند؟

لزوماً نه. پسوند های مختلف B نشان دهنده انواع مختلف شاسی با طرح های مختلف PCB و پیکربندی های کانکتور است.تایید کنید که پسوند خاص B541 با مستندات اصلی دستگاه مطابقت داردبدون بررسی سازگاری با یک متخصص سری 0-C، یک پسوند B متفاوت جایگزین نکنید.

سوال 4: مستندات ماشین نشان می دهد که یک B-پایین نامه متفاوت. می تواند یک B541 جایگزین؟

فقط با تأیید. پسوند B نوع شاسی را تعریف می کند و سازگاری بین پسوند ها تضمین نمی شود.قبل از جایگزینی یک نوع متفاوت با یک تکنسین آموزش دیده FANUC یا متخصص سری 0-C تأیید کنید..

سوال 5: A02B-0098-B541 چگونه باید به عنوان یک قطعه ی اضافی نگهداری شود؟

در یک محیط تمیز و خشک در دمای ثابت اتاق در بسته بندی ضد ایستاتیک نگهداری کنید. باتری پشتیبان را قبل از ذخیره سازی طولانی مدت بردارید و نوع باتری را ثبت کنید. از نور خورشید دور نگه دارید.رطوبتقبل از روشن شدن، اجازه دهید دستگاه بعد از ذخیره سازی سرد به دمای اتاق برسد.
