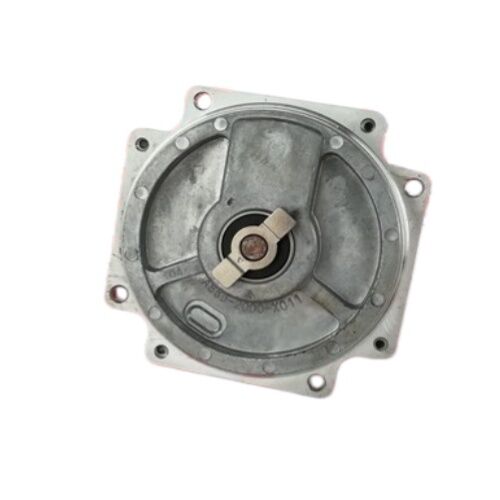

کدگذار پالس افزایشی FANUC A860-0365-V501 Alpha i64 — بازخورد سروو ۶۴,۰۰۰ پالس برای سیستم‌های CNC FANUC

از هر تکنسین سروو FANUC بپرسید که کدام خانواده انکودر را بیشتر در تعمیرات ماشین ابزار CNC مشاهده می‌کنند، و سری Alpha i64 به طور قابل اطمینان مطرح می‌شود. FANUC A860-0365-V501 نوع افزایشی آن خانواده است — یک کدگذار پالس سریال ۶۴,۰۰۰ پالس که بر روی پایگاه نصب شده عظیمی از موتورهای سروو AC سری FANUC Alpha i در مراکز ماشین‌کاری، تراش‌ها و خطوط تولید خودکار در سراسر جهان نصب شده است.

این واحد تست شده و کاملاً کاربردی ارائه می‌شود — از یک ماشین در حال کار خارج شده، در برابر درایو سروو FANUC تأیید شده و قبل از ارسال، تولید خروجی تمیز و پایدار آن تأیید شده است.

افزایشی با وضوح ۶۴K — آنچه که ارائه می‌دهد

نامگذاری "I64" عدد مهم را بلافاصله به شما می‌گوید: ۶۴,۰۰۰ پالس در هر دور در این انکودر افزایشی. از طریق پروتکل ارتباط سریال با وضوح بالا FANUC بین کدگذار پالس و تقویت‌کننده سروو، سیستم کنترل داده‌های موقعیت را با دقتی پردازش می‌کند که موقعیت‌یابی محور زیر میکرون را در سطح ماشین امکان‌پذیر می‌سازد.

این را با نسل‌های قبلی FANUC مقایسه کنید — انکودر DC ۲۰۰۰ پالس موتورهای نسل اول، یا حتی انکودرهای ۸۰۰۰ پالس موتورهای سروو AC اولیه — و جهش وضوح نشان می‌دهد که چرا سری Alpha i هنگام معرفی، استاندارد دقت موقعیت‌یابی و تنظیم سرعت را بالا برد.

خروجی‌های مربعی A و B، با اختلاف فاز ۹۰ درجه، هم شمارش موقعیت و هم جهت حرکت را به درایو سروو می‌دهند. این ردیابی دوطرفه به این معنی است که کنترل دقیقاً می‌داند محور در هر حرکت، در هر دو جهت، بدون ابهام در نقاط برگشت، در کجا قرار دارد.

مشخصات فنی

Alpha i64 در اکوسیستم موتور FANUC

موتورهای سروو AC سری FANUC Alpha i جایگزین سری قبلی Alpha (کلاه قرمز) از اوایل دهه ۲۰۰۰ به بعد شدند و تقریباً دو دهه پلتفرم سروو غالب در ماشین‌ابزارهای کنترل شده با FANUC شدند. تمایز کلیدی بین نسل انکودر مطلق Alpha (aA64) و نسل افزایشی Alpha i (aI64) معماری بازخورد است:

aI64 یک انکودر افزایشی است — پالس‌ها را از یک مرجع شروع شناخته شده می‌شمارد به جای اینکه یک کلمه موقعیت مطلق را خروجی دهد. این بدان معناست که کنترل CNC موقعیت‌های مرجع محور را از طریق یک عملیات بازگشت به مرجع (هومینگ) در هنگام راه‌اندازی ماشین ایجاد می‌کند، پس از آن شمارش افزایشی ردیابی موقعیت مداوم و بسیار دقیق را فراهم می‌کند.

پروتکل سریال با وضوح بالا FANUC این داده‌ها را بین انکودر و تقویت‌کننده از طریق یک لینک سریال دو سیمه اختصاصی منتقل می‌کند و توان عملیاتی داده بالایی را برای پشتیبانی از وضوح ۶۴K در حداکثر سرعت موتور بدون چالش‌های یکپارچگی سیگنال سیم‌کشی موازی فراهم می‌کند.

نوع کانکتور V501 — بدون کابل

پسوند V در شماره قطعات کدگذار پالس FANUC معمولاً یک واحد انکودر برهنه را نشان می‌دهد بدون کابل اتصال. A860-0365-V501 بدون کابل ارسال می‌شود — مجموعه کابل مطابق (A860-0360-V906) جداگانه سفارش داده می‌شود و بدنه انکودر را به پورت انکودر CN2 تقویت‌کننده متصل می‌کند.

برای تعویض در یک ماشین موجود، کابل اصلی معمولاً در صورت عدم آسیب‌دیدگی مجدداً استفاده می‌شود. کابل یک نقطه خرابی رایج است — به خصوص پین‌های کانکتور و چند سانتی‌متر اول کابل مجاور کانکتور که در اثر خم شدن مکرر ایجاد می‌شود — بنابراین بازرسی آن قبل از استفاده مجدد ارزش چند دقیقه زمان را دارد.

این انکودر در کجا یافت می‌شود

A860-0365-V501 بر روی طیف بسیار گسترده‌ای از مدل‌های موتور سروو FANUC Alpha i نصب شده است که کاربردهای درایو محور را در تجهیزات ساخته شده از اوایل دهه ۲۰۰۰ تا دهه ۲۰۱۰ پوشش می‌دهد:

مراکز ماشین‌کاری CNC — درایوهای محور X، Y، Z و چرخشی در مراکز ماشین‌کاری عمودی و افقی از Mazak، Makino، Okuma، Haas، DMG Mori و ده‌ها سازنده دیگر که از سیستم‌های سروو FANUC Alpha i استفاده می‌کنند

مراکز تراش CNC — بازخورد سروو محور Z و X در تراش‌های دو محوره و چند محوره، به علاوه درایوهای محور فرعی و محور C در مراکز تراش پیچیده‌تر

مفاصل ربات — ربات‌های صنعتی FANUC در خانواده‌های سری M و R از موتورهای سروو Alpha i با کدگذارهای پالس aI64 در محورهای مفصلی خود استفاده می‌کردند

سیستم‌های تولید انعطاف‌پذیر — تعویض‌کننده‌های پالت، سیستم‌های خودکار جابجایی مواد و خطوط انتقال ساخته شده بر اساس فناوری CNC و سروو FANUC از همان دوره

خرید دست دوم و تست شده — مورد عملی

این یک واحد تست شده و دست دوم است — و برای A860-0365-V501، این یک انتخاب منبع معقول و رایج است. واحدهای جدید، در صورت موجود بودن، هزینه قابل توجهی دارند. یک انکودر دست دوم تست شده که بر روی یک سیستم سروو کارآمد تأیید شده است، وضعیت عملکردی شناخته شده‌ای دارد، و بلبرینگ‌های داخلی معمولاً سال‌ها بدون مشکل کار کرده‌اند — اینها دستگاه‌های نوری دقیق هستند، نه قطعات با سایش بالا در شرایط عملیاتی عادی.

احتیاط در مورد کدگذارهای پالس دست دوم همیشه وضعیت بلبرینگ و یکپارچگی مجموعه حسگر نوری است. واحدی که از ماشینی که به دلایل نامرتبط از کار افتاده خارج شده و در برابر درایو سروو تست شده است، به طور معناداری با یک قطعه مازاد تست نشده متفاوت است. تأیید اینکه انکودر خروجی‌های کانال A، B و Z تمیز را در سرعت نماینده قبل از ارسال تولید می‌کند، استاندارد دقت لازم است که یک واحد دست دوم تست شده را به یک خرید قابل اعتماد تبدیل می‌کند.

سوالات متداول

س۱: آیا A860-0365-V501 انکودر مطلق است یا افزایشی؟

این افزایشی است. "I" در Alpha i64 مخفف افزایشی است — موقعیت را با شمارش پالس‌ها از یک نقطه مرجع ردیابی می‌کند. ماشین موقعیت‌های مرجع محور را از طریق یک چرخه هومینگ در هنگام راه‌اندازی ایجاد می‌کند. این با انکودرهای مطلق که موقعیت را مستقیماً بدون نیاز به بازگشت به مرجع خروجی می‌دهند، متفاوت است.

س۲: آیا این انکودر با کابل عرضه می‌شود؟

خیر. نوع V501 بدون کابل (W/O cable) عرضه می‌شود. مجموعه کابل مطابق A860-0360-V906 است که انکودر را به ورودی انکودر CN2 تقویت‌کننده سروو متصل می‌کند. در یک کار تعویض، کابل ماشین موجود معمولاً در صورت خوب بودن وضعیت آن قابل استفاده مجدد است.

س۳: کدام موتورهای سروو و تقویت‌کننده‌های FANUC از A860-0365-V501 استفاده می‌کنند؟

این کدگذار پالس بر روی موتورهای سروو AC سری FANUC Alpha i (سری A06B-0xxx با نامگذاری انکودر aI64) نصب شده است. این با تقویت‌کننده‌های سروو سری FANUC αi و αiS کار می‌کند و با کنترل‌های CNC در خانواده‌های 0i, 16i, 18i, 21i, 30i, 31i, و 32i سازگار است. قبل از سفارش، شماره قطعه پلاک موتور را تأیید کنید.

س۴: "تست شده" برای یک کدگذار پالس دست دوم به چه معناست؟

یک کدگذار پالس تست شده به صورت الکتریکی بر روی یک سیستم درایو سروو FANUC واقعی تأیید شده است — تأیید می‌کند که خروجی‌های کانال A، B و Z در سرعت عملیاتی موجود، تمیز و با فاز صحیح هستند. این از یک بررسی بصری یا پیوستگی ساده معنادارتر است و تأیید می‌کند که مجموعه حسگر نوری و الکترونیک طبق طراحی کار می‌کنند.

س۵: آیا A860-0365-V501 در صورت بروز خطا قابل تعمیر است؟

بله — خدمات تخصصی تعمیر موتور و انکودر FANUC می‌توانند بلبرینگ‌ها را تعویض کنند، دیسک نوری را مجدداً نصب کنند و آسیب کانکتور را در کدگذار پالس aI64 تعمیر کنند. تعمیر یک مسیر عملی است زمانی که بدنه انکودر و دیسک نوری سالم هستند اما خرابی بلبرینگ یا نقص کانکتور واحد را غیرفعال کرده است. برای واحدهایی با آسیب فیزیکی دیسک یا بدنه ترک خورده، تعویض گزینه عملی است.
