صفحه کنترل Fanuc A20B-8100-0462 A20B81000462 A2OB-81OO-O462

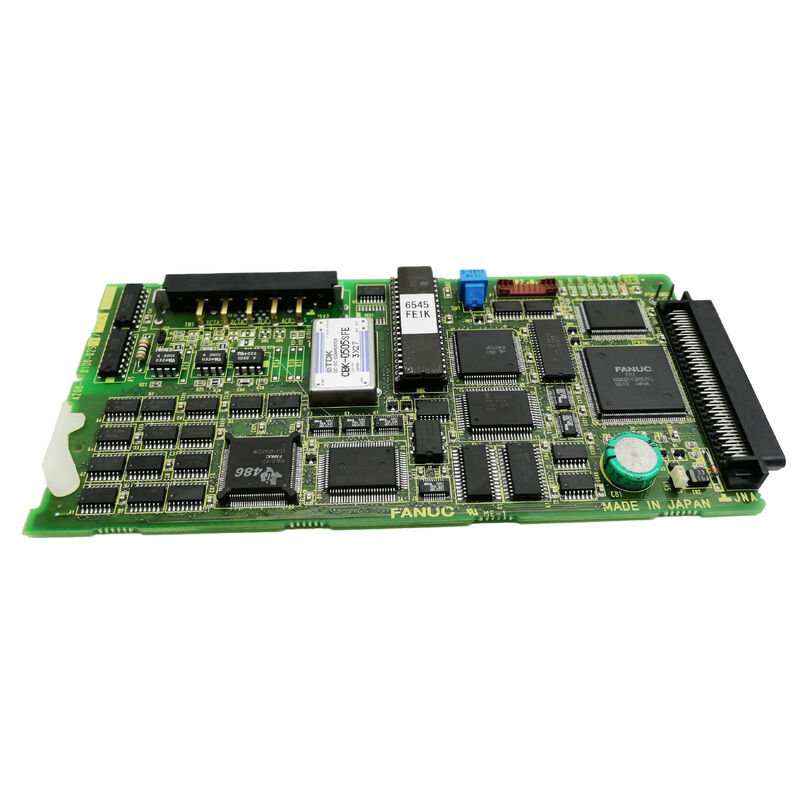

FANUC A20B-8100-0462

شماره بخش:A20B-8100-0462

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:PCB CPU اصلی (بورد اصلی نصب شده در LCD)

سیستم سازگار:CNC FANUC سری 210i-A

وضعیت:تولید توسط سازنده متوقف شد

مرور کلی

A20B-8100-0462 PCB اصلی CPU برای سیستم های CNC سری 210i-A FANUC است. در سری A20B-8100 ، صفحه اصلی CPU هسته محاسباتی کنترل کننده است.

در آن پردازنده مرکزی قرار دارد، ارتباطات بین تمام زیرسیستم ها را مدیریت می کند، and integrates the interface to the LCD panel directly on the board — an integrated design that reduces cabling complexity and puts the CNC's processing power and display interface on a single assembly.

210i-A FANUC متعلق به پایان کارایی بالا از خانواده CNC سری i است. در ارتباط با خط 160i/180i، نام 210i کنترل کننده هایی را که برای کاربردهای چند محوری مورد نیاز طراحی شده اند را پوشش می دهد.

معماری باز CNC بر روی این سیستم عامل ها پردازش استاندارد PC را با قابلیت کنترل حرکت FANUC ادغام می کند، امکان رابط های پیچیده کاربری، اتصال شبکه،و عملکردهای مدیریت داده های گسترش یافته در کنار کنترل دقیق محور و پیچ.

تولید A20B-8100-0462 متوقف شده است.

ماشينهايي که کنترل سري 210i-A رو اجرا ميکنن و به اين صفحه نياز دارن بايد از موجوديت هاي بيشتري يا احداثي استفاده کنن.

این ماشین ها هنوز در محیط های تولید در سراسر جهان در حال اجرا هستند. تقاضا برای این تخته توسط تجهیزات عملیاتی هدایت می شود، نه علاقه تاریخی.

مشخصات کلیدی

معماری نصب شده بر روی LCD

A20B-8100-0462 یک برد نصب شده در قفسه در معنای سنتی CNC نیست. آن را در واحد LCD / MDI نصب می کند مجموعه پنل اپراتور.

این کار CPU اصلی CNC را مستقیماً پشت صفحه نمایش قرار می دهد.

سخت افزار پردازش و رابط اپراتور یک واحد یکپارچه هستند. کابل بین پنل اپراتور و یک قفسه CNC جداگانه به طور قابل توجهی کاهش می یابد.

این معماری یک جهت طراحی FANUC در سراسر نسل i-series بود.ادغام پردازنده اصلی با مجموعه LCD باعث می شود کنترل کننده فشرده تر و نصب در کابینت ماشین آلات ساده تر شود.

همچنین به این معنی است که جایگزینی صفحه اصلی CPU نیاز به کار در واحد LCD به جای در یک کابینت الکترونیکی جداگانه دارد.

هنگامی که A20B-8100-0462 شکست می خورد، مجموعه LCD/MDI به عنوان یک واحد کامل کار نمی کند.

نمایشگر ممکن است تاریک شود، CNC ممکن است راه اندازی نشود، یا عملکردهای خاص ممکن است بسته به ماهیت نقص در دسترس نباشد. در همه موارد، مسیر تعمیر شامل این صفحه است.

پلتفرم سری 210i-A

210i-A یک پلت فرم CNC قابل ساخته شده برای محور بالا-شمار و پیکربندی گزینه های بالا است.

ویژگی های باز CNC در این نسل اجازه می دهد تا نرم افزار مبتنی بر ویندوز در کنار هسته کنترل حرکت FANUC اجرا شودو برنامه های کاربردی سفارشی سازنده ماشین به اشتراک گذاشتن سخت افزار مشابه با هسته CNC.

صفحه اصلی CPU این بار پردازش دو محیط را حمل می کند.

این دستگاه باید وظایف CNC در زمان واقعی را بدون سازش انجام دهد، در حالی که همزمان از توابع سمت کامپیوتر پشتیبانی می کند.

A20B-8100-0462 دقیقا برای این محیط طراحی شده بود.

جايگزين کردن اين تخته مستلزم احياي سيستم نرم افزاري سي ان سي است

محتوای ماژول FROM، پارامترهای CNC و پیکربندی نرم افزار در سمت کامپیوتر همه بعد از نصب نیاز به توجه دارند.ماژول FROM که به صفحه اصلی متصل می شود یک جزء جداگانه است .

منبع و شرایط

از آنجا که این تخته متوقف شده است، عرضه موجود محدود است و با گذشت زمان کاهش می یابد. تخته ها در شرایط خوب، با سابقه تعمیر مستند یا وضعیت تست تایید شده،ارزش اولویت بندی را نسبت به واحدهای وضعیت ناشناخته که بدون هیچ گونه اطلاعات سرویس ارائه می شوند.

سری A20B-8100 در چندین نسل CNC FANUC با شماره های پسوند مختلف برای مدل های مختلف استفاده می شد.

بدون تایید سازگاری، یک صفحه را از یک مدل متفاوت جایگزین نکنید حتی اگر شبیه به هم باشد.

210i-A دارای الزامات سخت افزاری خاص است که لوله های 160i-A یا 180i-A لوله ها به رغم ارتباط نزدیک خانواده ها، لوله های 160i-A یا 180i-A لوله ها را برآورده نمی کنند.

سوالات عمومی

سوال1: CNC 210i-A راه اندازی نمی شود. صفحه LCD کاملا تاریک است. آیا A20B-8100-0462 احتمالاً خطاست؟

یک صفحه LCD کاملا تاریک در زمان روشن شدن می تواند نشان دهنده خرابی صفحه اصلی CPU، خرابی چراغ پشتی LCD یا اینورتر یا خرابی منبع برق در جریان بالا از صفحه باشد.

اول چراغ روشن کننده برق کنترل کننده رو چک کنين

اگر برق به پانل برسد اما LCD تاریک باقی بماند و CNC بوت نشود، صفحه اصلی CPU به مظنون اصلی تبدیل می شود.

يه تخته که نشانه هاي سوختگي يا آسيب به قطعات قابل مشاهده داشته باشه تشخيص رو تاييد ميکنه

سوال2: پس از تعویض A20B-8100-0462، دنباله راه اندازی صحیح چیست؟

کنترل کننده را به صفحه BOOT بوت کنید (کليد های مناسب را در طول راه اندازی نگه دارید) روش خاص مدل است. بررسی کنید که ماژول FROM به درستی نصب شده و قابل خواندن است.بارگذاری یا تأیید نرم افزار سیستم. از بوت خارج شو و سپس پارامترها و برنامه هاي سي ان سي رو برگردون

اگر توابع باز CNC PC پیکربندی شده است، این تنظیمات را به طور جداگانه بررسی کنید. محورها را در حالت JOG اجرا کنید تا پاسخ سرو را قبل از بازگشت ماشین به عملکرد خودکار تأیید کنید.

Q3: ماژول FROM به نظر می رسد سالم است. آیا محتوای FROM پس از جایگزینی صفحه اصلی CPU زنده می ماند؟

بله، ماژول FROM یک جزء فیزیکی جداگانه است که به صفحه اصلی متصل می شود.

اگر ماژول FROM سالم باشد و محتویات آن خراب نشده باشند، پس از تعویض برد، نرم افزار آن به طور معمول بار می گیرد.

پس از نصب صفحه اصلی جدید، صندلی ماژول FROM را با دقت بررسی کنید. تماس ضعیف باعث خطاهای خواندن می شود که می تواند شبیه فساد باشد.

سوال 4: آیا A20B-8100-0462 همان صفحه ای است که در سیستم های FANUC 160i-A یا 180i-A استفاده می شود؟

نه. 210i-A از یک صفحه اصلی CPU خاص استفاده می کند. مدل های سری i مرتبط با هم خانواده صفحه A20B-8100 را به اشتراک می گذارند اما از تعداد پسوند های مختلف استفاده می کنند.

160i-A، 180i-A و 210i-A با وجود شباهت های معماری خود، نیازهای سخت افزاری متمایزی دارند. فقط شماره قطعه صحیح برای سیستم 210i-A را نصب کنید.

س5: آیا می توان A20B-8100-0462 را به جای تعویض تعمیر کرد؟

تعمیرات سطح قطعات در بسیاری از موارد قابل اجرا است. نقص های رایج شامل فشرده شدن خازن های الکترولیتیک (به ویژه در تخته هایی که سال ها در خدمت بوده اند) ، مدارهای آسیب دیده باتری,و حافظه ي نرم افزار فاسد.

تخته هایی که آسیب های فیزیکی ناشی از افزایش قدرت یا رخدادهای قوس دارند ممکن است کاندیداهای قابل تعمیر نباشند.

یک مرکز تعمیر واجد شرایط با تجربه FANUC سری i می تواند قابلیت تعمیر را پس از بازرسی ارزیابی کند.
