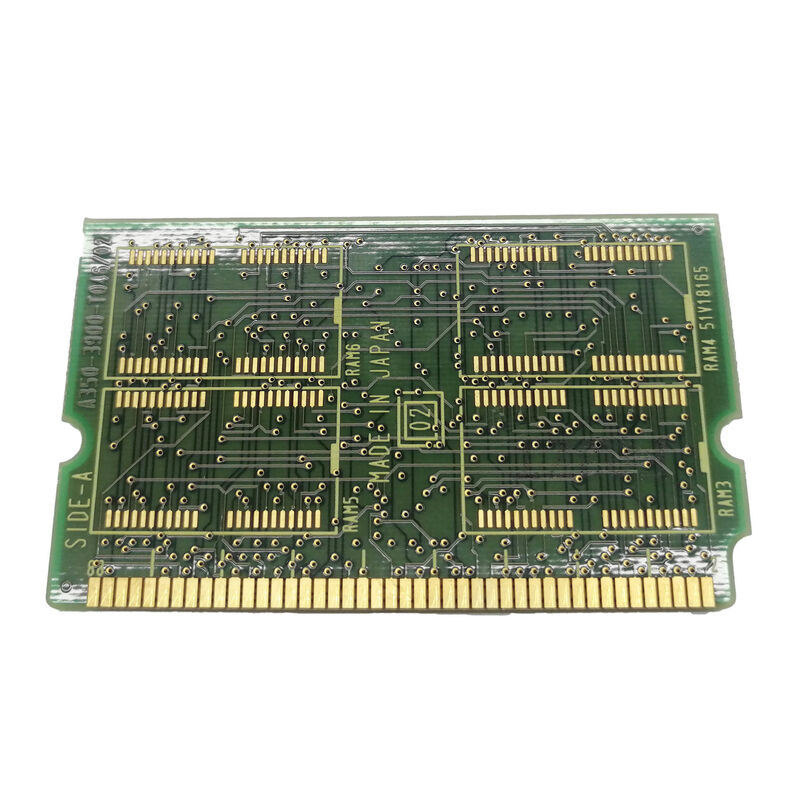

A20B-3900-0073 | ماژول FANUC 6MB Flash ROM (FROM) — DIMM / 16i / 18i / 21i / Power Mate i / ذخیرهسازی نرمافزار سیستم CNC
FROM - چیست و چرا اهمیت دارد
در CNC سری i FANUC، واحد کنترل شامل مجموعه ای از ماژول های حافظه روی PCB اصلی اصلی است. هر ماژول نوع و نقش خاصی دارد:
FROM (حافظه فقط خواندنی فلش):نرم افزار سیستم CNC را ذخیره می کند - برنامه عملیاتی کاملی که عملکرد CNC را ایجاد می کند. این شامل مفسر کد G، نرمافزار درونیابی، الگوریتمهای کنترل سروو، مجری PMC (نردبان)، درایور نمایشگر و همه نرمافزارهای گزینه است. برخلاف رم معمولی، فلش رام پس از خاموش شدن بدون باتری، محتوای خود را حفظ می کند. می توان آن را پاک کرد و دوباره برنامه ریزی کرد، اما در طول کارکرد معمولی CNC فقط خواندنی است.
SRAM:داده های خاص ماشین را ذخیره می کند - پارامترها، افست ابزار، مختصات کار، برنامه های قطعه، داده های PMC. پشتیبان باتری برای حفظ محتوا در طول چرخه های برق.
DRAM:حافظه کاری برای CPU - در هنگام راهاندازی از ماژولهای FROM پر میشود، در زمان خاموش شدن پاک میشود.
A20B-3900-0073 ماژول FROM است — حافظه فلش 6 مگابایتی که تمام نرم افزارهای CNC مورد نیاز سیستم را در خود جای می دهد.
مشخصات کلیدی
| پارامتر |
ارزش |
| تایپ کنید |
فلش رام (FROM) |
| ظرفیت |
6 مگابایت |
| قالب |
DIMM (اتصال کارت لبه) |
| سازگار است |
16i، 18i، 21i، پاور میت i D/H |
| همچنین استفاده شده است |
FANUC Robotics (جایگزین تا A20B-3900-0013) |
| تابع |
ذخیره سازی نرم افزار سیستم CNC |
6 مگابایت - جایی که در محدوده ماژول FROM قرار می گیرد
سری A20B-3900 ماژول های FROM با ظرفیت های مختلف را برای پلت فرم CNC سری i پوشش می دهد:
- A20B-3900-0071:2 مگابایت از - ظرفیت پایه
- A20B-3900-0073:6 مگابایت از - ظرفیت افزایش یافته
- A20B-3900-0074:4 مگابایت از - ظرفیت متوسط
- A20B-3300-0022:ظرفیت بالاتر ماژول های FROM برای پلتفرم های سری i
ظرفیت 6 مگابایتی تصاویر نرم افزار CNC بزرگتر را در خود جای می دهد - مکمل نرم افزار کامل برای سیستم هایی با قابلیت های پیشرفته (بسته های چند گزینه ای، قابلیت های پیشرفته PMC، گزینه های گرافیکی). ماشینهایی که فقط عملکردهای استاندارد دارند ممکن است روی یک ماژول 2 یا 4 مگابایتی کار کنند. ماشینهایی که گزینههای نرمافزاری زیادی دارند برای نگهداری تصویر کامل نرمافزار به ۶ مگابایت نیاز دارند.
سناریوهای کاربردی
بارگیری مجدد نرم افزار CNC پس از از دست دادن اطلاعات:یک CNC 16i از فساد ایجاد میشود - یا از رویه بهروزرسانی ناموفق یا تخریب سلول فلش پس از سالها. A20B-3900-0073 با یک ماژول جدید جایگزین شده است و نسخه صحیح نرم افزار CNC از رسانه نصب اصلی بارگیری می شود. CNC با نرم افزار بازیابی شده کار خود را از سر می گیرد.
ارتقاء ظرفیت:یک سیستم CNC 21i که یک ماژول 2 مگابایتی FROM را اجرا میکند، به گزینه نرمافزاری بیش از ظرفیت ماژول 2 مگابایتی نیاز دارد. جایگزین 6 مگابایتی A20B-3900-0073 فضای ذخیره سازی مورد نیاز برای تصویر نرم افزار توسعه یافته را فراهم می کند.
سوالات متداول
Q1: آیا A20B-3900-0073 با نرم افزار CNC از قبل بارگذاری شده است یا باید نرم افزار پس از نصب بارگذاری شود؟
نرم افزار CNC پس از نصب باید از رسانه نصب اصلی یا یک فایل پشتیبان FANUC بارگیری شود. اگر فایل نسخه صحیح نرم افزار در دسترس نیست، برای نرم افزار قابل اجرا با سازنده ماشین ابزار یا FANUC تماس بگیرید.
Q2: کدام نسخه نرم افزار CNC باید روی A20B-3900-0073 جایگزین بارگذاری شود؟
نسخه صحیح نرم افزار به سیستم CNC خاص و پیکربندی آن بستگی دارد. نسخه نرم افزار نصب شده قبل از تعویض FROM روی صفحه سیستم CNC قابل مشاهده است. قبل از حذف به این نسخه توجه کنید. سرویس FANUC یا سازنده ماشین ابزار می تواند فایل نرم افزاری صحیح را برای نوع سیستم خاص ارائه دهد.
Q3: آیا یک A20B-3900-0073 6 مگابایتی می تواند جایگزین A20B-3900-0074 4 مگابایتی در سیستمی شود که معمولاً از 4 مگابایت استفاده می کند؟
به طور کلی بله - اگر رابط ماژول سازگار باشد، یک ماژول FROM با ظرفیت بالاتر می تواند جایگزین یک ماژول با ظرفیت کمتر در همان سوکت شود. CNC فقط به اندازه تصویر نرم افزار از FROM استفاده می کند. با این حال، قبل از جایگزینی ظرفیت، سازگاری را از اسناد نگهداری FANUC برای نوع خاص CNC تأیید کنید.
Q4: علت خرابی ماژول FROM در سیستم های CNC FANUC چیست؟
سلول های فلش رام استقامت نوشتن محدودی دارند - هر سلول را می توان تعداد محدودی بار نوشت. برای ماژولهای FROM که نرمافزار CNC ثابت را ذخیره میکنند (به ندرت بهروزرسانی میشوند)، تعداد نوشتن کم است و عمر طولانی معمول است. نوسانات برق یا روشهای بهروزرسانی نادرست میتواند دادههای FROM را بدون رسیدن به حد تحمل نوشتن سلول خراب کند. آسیب فیزیکی (خوردگی رابط، استرس مکانیکی ناشی از قرار دادن مکرر) نیز می تواند باعث خرابی شود.
Q5: آیا A20B-3900-0073 مختص CNC نسل i است یا با سخت افزارهای قدیمی سری 0 یا سری 16 کار می کند؟
A20B-3900-0073 برای CNC نسل i (16i، 18i، 21i، Power Mate i) تایید شده است. نسل های قبلی FANUC (سری 0-C، سری 16/18 مدل B، و غیره) از قالب های مختلف ماژول حافظه استفاده می کنند - ماژول های سری A20B-2902-0xxx FROM و سایر انواع ماژول های قدیمی تر. فرمت DIMM A20B-3900-0073 مختص پلتفرم نسل i است.
