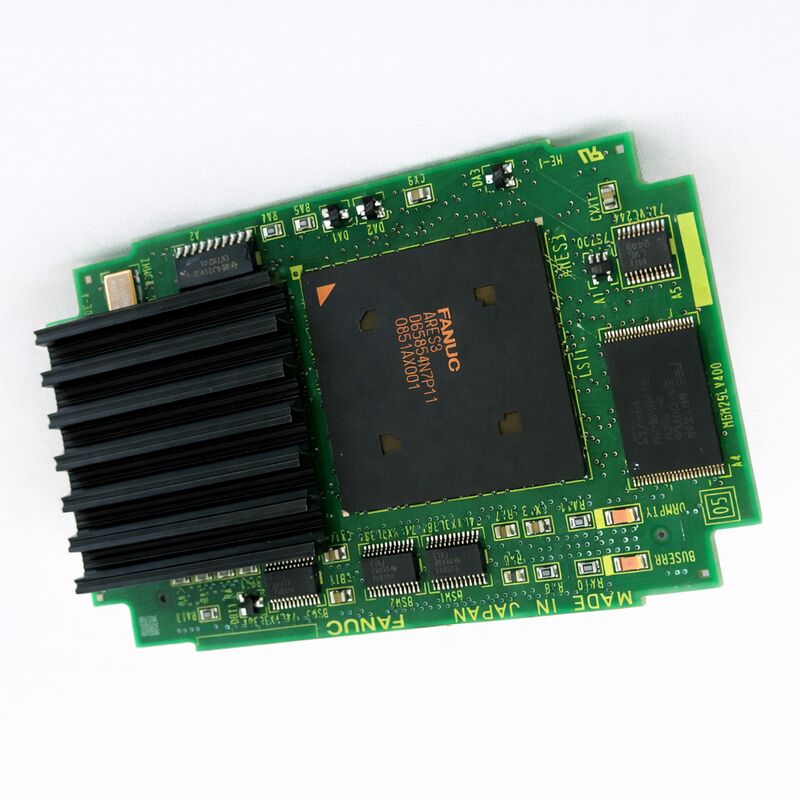

صفحه مدار Fanuc صفحه پردازنده A20B-3300-0293 A20B33000293 A2OB-33OO-O293

FANUC A20B-3300-0293٬ 486 CPU ماژول با 16MB DRAM A20B-3300 سری، i-Series کارت پردازنده CNC برای 15i/16i/18i/21i کنترل کننده، ژاپن منشأ

مرور کلی

درFANUC A20B-3300-0293یک ماژول پردازنده 486 است که "مغز" کارت پلاگین برای کنترل کننده های CNC سری i FANUC است. در داخل شاسی کنترل کننده CNC در صفحه اصلی CPU قرار دارد،این ماژول فشرده تعیین می کند که چقدر سریع CNC می تواند بلوک برنامه پردازش، سرعت انجام محاسبات مداخله و اینکه سیستم چگونه به راحتی هماهنگی چند محور همزمان را مدیریت می کند.

معماری پردازنده 486DX، در حالی که در حال حاضر تاریخی توسط استانداردهای محاسبات مصرف کننده، represented a capable and well-proven platform for industrial real-time control applications during the i-series CNC generation — and the machines running these controllers continue to produce precision parts daily around the world.

خانواده ماژول A20B-3300 شامل پردازنده های سری i و ماژول های حافظه FANUC است.با شماره قطعات مختلف که نسل های مختلف پردازنده و ظرفیت های حافظه را برای پشتیبانی از پیکربندی های مختلف CNC فراهم می کند.

A20B-3300-0293 یکی از 486 نسخه DRAM با 16MB در این خانواده است. یک پیکربندی که به طور گسترده ای در سری 15i، 16i، 18i،و کنترل کننده های CNC 21i در هر دو نسل سخت افزاری A (اولین نسل سری i) و B (مدل B).

ماشین آلات مجهز به کنترل کننده های CNC سری i در اواخر دهه 1990 و در طول دهه 2000 توسط تقریباً هر سازنده بزرگ ماشین آلات ساخته شده استو صدها نفر دیگه.

تعداد کل دستگاه های نصب شده بسیار زیاد است و بسیاری از این ماشین ها همچنان در حال تولید هستند و تقاضای مداوم برای ماژول های CPU سری A20B-3300 را به عنوان عصر الکترونیک ایجاد می کنند.

مشخصات کلیدی

پردازنده ۴۸۶ در معماری CNC سری i چرا هنوز مهم است

معماری پردازنده اینتل 486DX در A20B-3300-0293 ممکن است در سال 2025 به نظر می رسد، اما هنوز هم پردازنده صحیح و غیر قابل جایگزینی برای کاربرد آن است.

نرم افزار CNC سری i FANUC به طور خاص برای این معماری پردازنده توسعه داده شده استو موتور اجرای PMC همگی روی این سخت افزار اجرا می شوند و برای، و نه به هر معماری پردازنده دیگری منتقل شده است.

هیچ مسیر ارتقاء به یک پردازنده مدرن سریع تر وجود ندارد A20B-3300-0293 (یا یک نوع سازگار مستقیم) چیزی است که کنترل کننده نیاز دارد.

معماری 486DX قابلیت هایی را ارائه داد که برای برنامه های CNC در عصر خود مهم بود: یک واحد نقطه شناور (FPU) که در تراشه یکپارچه شده است،که اجازه می دهد محاسبات مداخله تریگونومتریک بدون هزینه های فوقانی یک هم پردازنده ریاضی خارجی انجام شودعملکرد عدد کامل کافی برای اجرای اسکن منطق نردبان PMC در سرعت های مورد نیاز برای کنترل ماشین پاسخگوو ویژگی های بس حافظه سازگار با الگوهای دسترسی به داده در زمان واقعی از عملیات CNC.

16MB DRAM در ماژول حافظه کاری برای تمام محاسبات فعال CNC است.

اجرای برنامه ها، بازیابی پارامترها، بوفرینگ فرمان حرکت و جدول داده های PMC همه از این حافظه استفاده می کنند.

از آنجا که FANUC مجموعه ویژگی های سری i را از طریق نسخه های نرم افزاری متوالی گسترش داد،نیاز به حافظه افزایش یافت 16MB پیکربندی پشتیبانی از مجموعه ویژگی های کامل سری i در نسل خود را، در حالی که پیکربندی های قبلی با DRAM کمتر محدود می شود که کدام گزینه ها می توانند به طور همزمان فعال شوند.

ماژول پردازنده در مقابل ماژول حافظه درک خانواده A20B-3300

A common source of confusion when maintaining i-series CNC controllers is the distinction within the A20B-3300 family between CPU modules (which contain a processor) and memory-only modules (which contain only DRAM or SRAM). A20B-3300-0293 یک ماژول CPU است که شامل پردازنده 486DX و 16MB DRAM در یک کارت فیزیکی است.

این کار آن را از برد هایی مانند A20B-3300-0310 متمایز می کند (که یک ماژول تنها DRAM است که در کنار یک کارت CPU در یک صفحه زیر CPU نصب می شود).

وقتی که یک شکست در راه اندازی در یک کنترل کننده سری I تشخیص داده می شود،دانستن اینکه آیا کنترل کننده از یک ماژول CPU استفاده می کند (مانند -0293) یا یک CPU جداگانه و تنظیمات ماژول حافظه تعیین می کند که کدام صفحه را ابتدا هدف قرار می دهد.

یک کنترل کننده که قادر به بوت شدن نیست و قبل از شروع صفحه نمایش یک آلارم راه اندازی اولیه نشان می دهد احتمالاً دچار مشکل ماژول CPU است.یک کنترل کننده که به طور جزئی بوت می شود اما آلارم های مربوط به حافظه را نشان می دهد ممکن است یک خطای ماژول حافظه باشد نه یک خطای ماژول CPU.

توالی راه اندازی ️ چگونگی شناسایی خرابی ماژول CPU

کنترل کننده های FANUC سری i از طریق یک دنباله راه اندازی مشخص در زمان روشن شدن حرکت می کنند.LEDهای تشخیصی بر روی صفحه اصلی پردازنده نشان می دهد یک دنباله از کد به عنوان سیستم پیشرفت از طریق خود تست و راه اندازی. درک این توالی کمک می کند تا شکست های ماژول CPU را جدا کنیم:

هنگامی که قدرت استفاده می شود، اولین کدهای تولید شده توسط ROM بوت روی صفحه اصلی اجرا می شوند این کد قبل از اینکه پردازنده ماژول CPU به طور کامل عملیاتی شود، اجرا می شود و سخت افزار اساسی را بررسی می کند.

اگر توالی LED در یک کد اولیه متوقف شود که به طور معمول به عنوان ماژول CPU آغاز می شود، ماژول CPU مشکوک است.

هنگامی که پردازنده 486 ماژول CPU شروع به اجرا می کند، کد ها سریع تر از طریق خود تست سیستم پیشرفت می کنند.

اگر این دنباله در یک کد در وسط این پیشرفت متوقف شود، کد خاص مشخص می کند که کدام بررسی زیرسیستم شکست خورده است. کتاب راهنمای نگهداری FANUC سری i معنی هر کد را مستند می کند.

اگر صفحه نمایش راه اندازی شود اما فقط یک صفحه تاریک یا یک هشدار سیستم در صفحه نمایش نشان داده شود،ماژول پردازنده حداقل شروع کرده و به نقطه ای رسیده است که می تواند داده های نمایش را تولید کند که متناقضانه نشان می دهد یک منبع نقص متفاوت اگر ماژول پردازنده خود مظنون باشد.

سوالات عمومی

سوال 1: کنترل کننده سری i در هنگام روشن شدن "تسلسل LED در مرحله اولیه متوقف می شود" را نشان می دهد و هرگز به صفحه نمایش عادی کار نمی رسد. چگونه می توان ماژول CPU را به عنوان علت تایید کرد؟

کد LED را با کتابچه دستی تعمیر و نگهداری سری i FANUC برای مدل خاص CNC مقایسه کنید. اگر کد به طور خاص به یک مشکل در راه اندازی CPU اشاره کند، A20B-3300-0293 مشکوک است.

به عنوان یک آزمایش عملی: اگر یک ماژول CPU خوب شناخته شده از یک ماشین کار یکسان به طور موقت نصب شود و توالی به طور عادی پیشرفت کند، ماژول اصلی معیوب تایید می شود.همچنین بررسی کنتاکتورهای لبه ماژول و سوکت بر روی صفحه اصلی برای آلودگی یا آسیب فیزیکی قبل از نتیجه گیری ماژول خود را شکست خورده است.

سوال2: آیا A20B-3300-0293 با هر دو نسل سخت افزاری سری 16i-A و 16i-B سازگار است؟

خانواده ماژول CPU A20B-3300 چندین نسل سخت افزار سری i را پوشش می دهد. اینکه آیا -0293 با هر دو 16i-A و 16i-B سازگار است یا خیر بستگی به نسخه مادربرد و نرم افزار سیستم خاص دارد..در داخل خانواده، پسوندهای شماره قطعات مختلف (مانند -0290, -0291, -0293, -0295) ممکن است با نسل های مختلف سخت افزار یا استانداردهای کانکتور مادربرد مرتبط باشند.

قبل از سفارش، سازگاری را با لیست سخت افزار ماشین خاص بررسی کنید.

مدارک الکتریکی دستگاه باید شماره قطعات دقیق ماژول CPU را که در کارخانه نصب شده است، ذکر کند.

سوال سوم: پس از تعویض A20B-3300-0293 ، CNC بوت می شود اما پردازش بلوک آهسته تر از قبل نشان می دهد. آیا ماژول CPU معیوب است؟

اگر CNC بوت شود و کار کند اما پردازش بلوک کند به نظر برسد، ماژول CPU در حال کار است اما ممکن است مشکلی با ساعت پردازنده یا کش داشته باشد. apparent slowness after CPU module replacement is caused by a different CPU module variant being installed that operates at a lower clock speed or has less DRAM — confirm the replacement module's part number exactly matches the original.

همچنین در نظر بگیرید که آنچه بعد از تعویض صفحه به عنوان " پردازش کندتر" ظاهر می شود ممکن است در واقع سیستمی باشد که در طول چرخه های اولیه عملکرد خود عملیات تأیید داده ها یا کالیبراسیون مجدد را انجام می دهد..

سوال 4: آیا می توان 16MB DRAM در A20B-3300-0293 را با اضافه کردن یک ماژول حافظه جداگانه گسترش داد یا ارتقا داد؟

DRAM در A20B-3300-0293 در خود ماژول CPU یکپارچه شده و نمی تواند به طور مستقل گسترش یابد.

اگر سیستم نیاز به حافظه کاری بیشتری داشته باشد، the option is to install a higher-capacity CPU module (one with 32MB or more DRAM if available for the specific CNC platform) or to install an additional DRAM module on the sub-CPU board alongside the CPU module، با توجه به قوانین پیکربندی خاص منتشر شده در راهنمای اتصال سخت افزاری FANUC برای سری CNC.

سوال 5: A20B-3300-0293 چگونه باید در صورت نگهداری به عنوان قطعه ی جا به جا نگهداری شود؟

در بسته بندی ضد ایستاتیک اصلی یا کیسه ضد ایستاتیک ایمن ESD ذخیره کنید.

این ماژول حاوی پردازنده CMOS و IC DRAM است که نسبت به تخلیه الکتروستاتیک حساس است. حتی ذخیره سازی کوتاه مدت در سطوح ضد استاتیک شارژ ایجاد می کند که می تواند باعث آسیب پنهان شود.شرایط ذخیره سازی ایده آل: کیسه ضد ایستاتیک مهر و موم شده، محیط خشک در درجه حرارت 10°25°C، دور از منابع میدان مغناطیسی ( موتورها، ترانسفورماتورها) ، و با دیگر PCB های برهنه بدون جدایی فوم بین تخته ها جمع نشده است.
