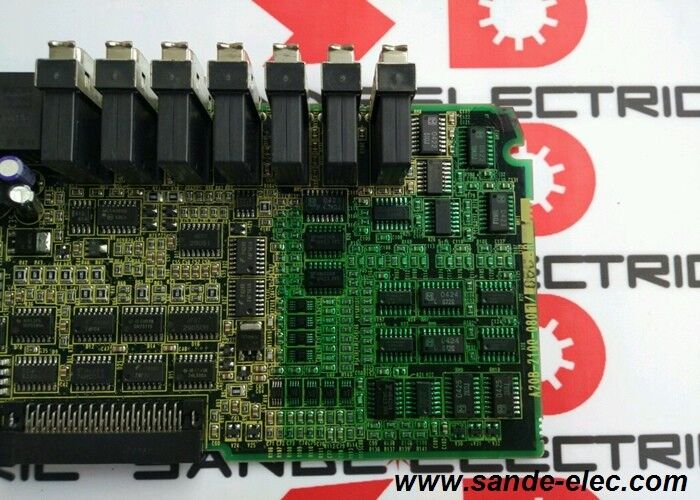

صفحه FANUC استفاده شده A20B-2100-0801 آزمایش شده A20B21000801 A2OB-21OO-O8O1

FANUC A20B-2100-0801

هوش محرک اسپندل در سری A20B-2100

A20B-2100-0801 PCB کنترل در داخل ماژول های تقویت کننده SPM سری FANUC است. در معماری دو صفحه SPM،صفحه سری A20B-2100 لایه هوش است که سرعت چرخ دنده و حلقه کنترل گشتاور را کنترل می کند.، سیگنال های دروازه PWM برای ترانزیستورهای قدرت را مدیریت می کند، بازخورد رمزگذاری کننده اسپندل را پردازش می کند و تشخیص هشدار و گزارش برای سیستم محرک اسپندل را مدیریت می کند.

SPM (ماژول موتور اسپندل) تقویت کننده ای است که موتور اسپندل ماشین CNC را محور مسئول سرعت برش را هدایت می کند. هنگامی که PCB کنترل در داخل SPM شکست می خورد،کل بخش اسپندل از کار خارج می شودCNC آلارم های پیچ تولید می کند و ماشین نمی تواند عملیات برش را انجام دهد، حتی اگر مرحله قدرت پیچ و موتور به طور فیزیکی سالم باشند.جایگزینی هیئت مدیره کنترل در حالی که حفظ مرحله قدرت عملکرد است مسیر نگهداری سطح قطعات است که اجتناب از جایگزینی کل ماژول SPM.

مشخصات کلیدی

خدمات در سطح هیئت مدیره

ماژول SPM شامل دو لایه تخت قابل جداسازی است: PCB کنترل (A20B-2100-0801) و صفحه سیم کشی / قدرت که به ترانزیستورهای قدرت موتور پیچ متصل می شود.این دو تخته از طریق مکانیسم های مختلف شکست می خورند و می توانند به طور مستقل نگهداری شوند.

آلارم های هیئت کنترل ️ خطاهای ارتباطی، شکست های راه اندازی، کدهای آلارم پیچ که نشان می دهد نرم افزار درایو یا پردازش بازخورد شکست خورده است ️ به A20B-2100-0801 اشاره کنید.آلارم های صفحه برق ترانزیستور بیش از حد، از دست دادن فاز، خطای اتوبوس به سیم کشی / صفحه برق اشاره کنید.

مشخص کردن اینکه کدام صفحه نقص دارد قبل از سفارش از جایگزینی غیرضروری یک قطعه سالم جلوگیری می کند.یک خطای کارت کنترل به عنوان کدهای هشدار اسپیندل در هنگام راه اندازی یا رفتار غیرطبیعی اسپیندل که نمی تواند با بررسی موتور یا کابل حل شود.

سوالات عمومی

سوال1: A20B-2100-0801 چیست و نقش آن در سیستم اسپندل چیست؟

این صفحه کنترل در داخل تقویت کننده اسپندل سری SPM FANUC است. این حلقه کنترل سرعت اسپندل و گشتاور را کنترل می کند، بازخورد کدگر را پردازش می کند، دستورات PWM را به ترانزیستورهای قدرت تولید می کند،و کنترل آلارم های فندل. وقتی این تخته شکست می خورد، ماژول SPM نمی تواند اسپندل را کنترل کند حتی اگر مرحله قدرت و موتور سالم باشند.

Q2: چگونه یک خطای PCB کنترل از خطای مرحله قدرت اسپندل متمایز می شود؟

خطاهای صفحه کنترل به طور معمول باعث ایجاد کد های هشدار می شود که پس از تایید وضعیت پیچ موتور و یکپارچگی کابل رمزگذاری باقی می ماند. خطاهای مرحله قدرت باعث افزایش جریان می شود،آلارم های IPM ترانزیستوریاگر آژیر آژیر با موتور قطع شده ظاهر شود، مشکل در کارت کنترل است نه در موتور یا کابل.

سوال 3: آیا تعویض A20B-2100-0801 نیاز به وارد کردن مجدد پارامتر های فنل دارد؟

پارامترهای موتور اسپندل در SRAM کنترل کننده CNC ذخیره می شوند، نه در PCB کنترل تقویت کننده اسپندل. برای جایگزینی یک صفحه مشابه، پارامترهای اسپندل تحت تأثیر قرار نمی گیرند.پس از نصب، بررسی کنید که پارامترهای نوع موتور پیچ درست در CNC تنظیم شده اند و قبل از بازگشت به تولید، عملکرد عادی پیچ را با سرعت کاهش یافته تأیید کنید..

سوال 4: قبل از نصب، چه چیزی باید روی A20B-2100-0801 استفاده شده بررسی شود؟

برای آسیب به قطعات، مناطق سوخته، یا خازن های متورم بر روی تخته بررسی کنید. تمام پین های اتصال را برای خوردگی یا آسیب فیزیکی بررسی کنید. Confirm the supplier has functionally tested the board in a live SPM module with a spindle motor under load — bench power-on testing without a motor load does not verify the control loop performance under operational conditions.

سوال 5: A20B-2100-0801 پس از توقف از کجا تهیه می شود؟

از طریق بازارهای فرعی FANUC SPM متخصصین قطعات تقویت کننده فنل CNC و فروشندگان قطعات قدیمی FANUCماژول های SPM به کلاس های مختلف قدرت پیچ خدمت می کنند؛ انواع مجاور A20B-2100 به پیکربندی های مختلف SPM خدمت می کنند و قابل تعویض نیستند.
