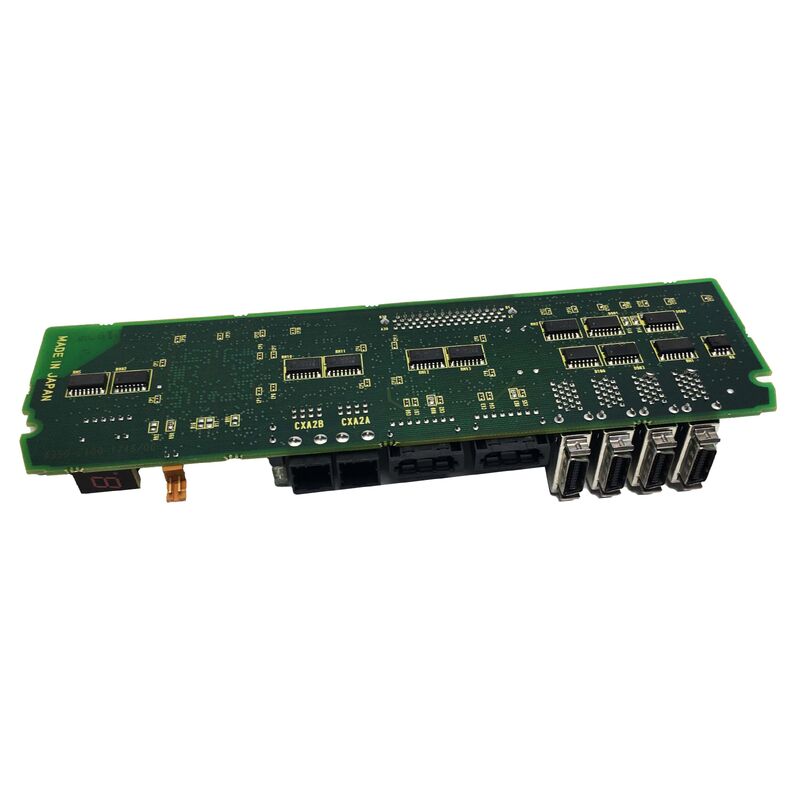

A20B-2100-0541∙ FANUC الفا SVM2 FSSB دو محور کنترل PCB A06B-6096-H2xx / HRV3 / صفحه نمایش LCD / Supersedes A20B-2100-0251
سری دو محور SVM2 FSSB دو محور، یک ماژول
FANUC Alpha SVM2 (A06B-6096-H2xx) یک ماژول تقویت کننده سرو دو محوری است که دو محور سرو مستقل را از یک محفظه 60 میلی متر کنترل می کند. طیف کامل محصولات SVM2 FSSB:
| مدل |
دستور شماره |
صفحه سیم کشی |
| SVM2-3/3 |
A06B-6096-H291 |
A16B-2202-0753 |
| SVM2-12/12 |
A06B-6096-H201 |
A16B-2202-0750 |
| SVM2-12/20 |
A06B-6096-H202 |
A16B-2202-0751 |
| SVM2-20/20 |
A06B-6096-H203 |
A16B-2202-0752 |
| SVM2-12/40 |
A06B-6096-H204 |
A16B-2203-0590 |
| SVM2-20/40 |
A06B-6096-H205 |
A16B-2203-0591 |
| SVM2-40/40 |
A06B-6096-H206 |
A16B-2203-0592 |
درA20B-2100-0541 PCB کنترل مشترک برای تمام مدل های SVM2 FSSB است.یک صفحه پوشش طیف دو محوری کامل از SVM2-3/3 تا SVM2-40/40 را پوشش می دهد.
مشخصات کلیدی
| پارامتر |
ارزش |
| سازگار |
A06B-6096-H2xx (همه SVM2 FSSB) |
| محورها |
2 |
| رابط |
FSSB (فایبر نوری) |
| کنترل جریان |
HRV3 |
| نمايش |
شاخص وضعیت/آگاهی LCD |
| جایگزین ها |
A20B-2100-0251 |
| سری |
A20B-2100 |
HRV3 و صفحه نمایش LCD
HRV3:دستورالعمل نگهداری GE Fanuc Alpha مشخص می کند: "وقتی از HRV3 استفاده می کنید، از PCB A20B-2100-054X استفاده کنید." خانواده 054x کنترل جریان پرسرعت HRV3 را فراهم می کند.
صفحه نمایش LCD:A front-face LCD shows operational status codes and alarm numbers directly at the drive module — useful in cabinets with multiple SVM2 modules for immediate fault identification without navigating CNC alarm menus.
فيوز دايتو:يک فيوز LM Daito که خودشو بازسازي ميکنه از منبع کنترل 24 ولت محافظت ميکنهاول اين فيوز رو چک کنيد.
سناریوهای کاربرد
آلارم SVM2-20/20 FSSB:یک FANUC Alpha SVM2-20/20 (H203) آلارم های ارتباطی FSSB را توسعه می دهد. صفحه سیم کشی دست نخورده است. جایگزینی A20B-2100-0541 هر دو کانال دو محور را بازیابی می کند.
کمد های اضافی کابینت Multi-SVM2:یک کابینت ماشین چندین ماژول SVM2 را با نرخ های مختلف جریان اجرا می کند. یک A20B-2100-0541 جایگزین هر یک از آنها را پوشش می دهد.
سوالات عمومی
سوال 1: آیا A20B-2100-0541 می تواند به طور مستقیم جایگزین A20B-2100-0251 شود؟
0251 مشخصات قبلی است؛ 0541 مشخصات فعلی است. برای اکثر برنامه های SVM2 FSSB این یک جایگزین مستقیم است.از کتابچه نگهداری FANUC Alpha تأیید کنید که هنگام نصب PCB کنترل به روز شده نیازی به بروزرسانی صفحه سیم کشی نیست..
س2: آیا تعویض A20B-2100-0541 نیاز به تغییر پارامترهای سرو دارد؟
نه. پارامترهای سرو در حافظه اصلی CNC قرار دارند. پس از نصب جایگزینی، CNC ارتباط FSSB را مجدداً برقرار می کند و پارامترهای موجود را به طور خودکار به هر دو محور اعمال می کند.
سوال 3: کد های هشدار SVM2 LCD برای نقص های IPM نشان می دهد؟
کد های هشدار IPM خاص محور عبارتند از: هشدار IPM محور L (کد 8) ، هشدار IPM محور M (کد 9) ، هشدار IPM L+M (کد b) و غیره.این کد ها در صفحه LCD جلو A20B-2100-0541 قابل مشاهده هستند شناسایی کدام یک از دو محور بدون مراجعه به صفحه هشدار CNC باعث ایجاد مشکل شده است.
سوال 4: فیوز Daito LM در A20B-2100-0541 چیست؟
یک فیوز خود تنظیم کننده که از مدار کنترل 24 ولت محافظت می کند. اگر درایو پس از یک رویداد جریان بیش از حد سیم کشی هیچ فعالیت LED / LCD را نشان نمی دهد، قبل از تعویض PCB فیوز Daito را بررسی کنید.اول خط خط 24 ولت رو اصلاح کنپس از پاک کردن خطای فيوز دوباره فعال ميشه.
