A20B-2100-0390 | PCB ماژول ورودی/خروجی پایه FANUC FSSB — A02B-0236-C211 / IOU1 / FANUC i CNC / Power Mate i / αi PS HV
A02B-0236-C211 — ماژول ورودی/خروجی FSSB (IOU1)

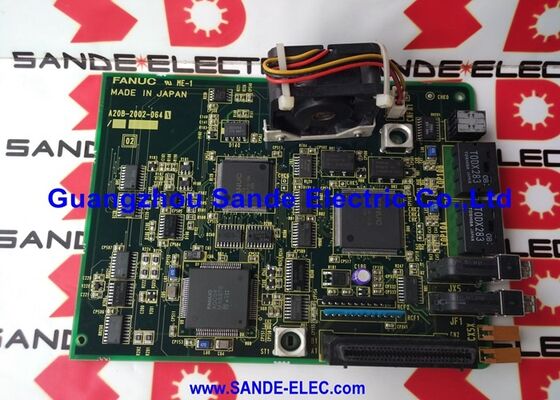

A20B-2100-0390 برد مدار چاپی داخل ماژول ورودی/خروجی FSSB FANUC A02B-0236-C211 است. این ماژول - IOU1 (واحد I/O 1) تعیین شده است - اتصال I/O توزیع شده را برای کنترلهای CNC سری i FANUC و کنترلکنندههای Power Mate i فراهم میکند.
در معماری CNC سری i FANUC، ماژولهای ورودی/خروجی متصل به FSSB، ظرفیت ورودی/خروجی دستگاه CNC را با قرار دادن گرههای ورودی/خروجی نزدیک به دستگاههای واقعی ماشین - حسگرها، شیر برقیها، سوئیچهای محدود و دکمههای پانل، افزایش میدهند. IOU1 با CNC از طریق FSSB (Fibre-optic Servo Serial Bus) به جای سیم کشی موازی I/O سنتی، با استفاده از انتقال داده سریال با سرعت بالا بر روی فیبر نوری ارتباط برقرار می کند.
مشخصات کلیدی
| پارامتر |
ارزش |
| واحد ماژول |
A02B-0236-C211 (IOU1) |
| سازگار است |
کنترلهای CNC FANUC i، Power Mate i (مدلهای D و H) |
| رابط |
FSSB (سرو باس فیبر نوری) |
| قدرت |
ورودی 24 ولت DC |
| فیوز |
FUSE 1 (محافظت ورودی 24 ولت) |
| همچنین تعبیه شده است |
ماژول های منبع تغذیه A06B-6150 αi PS HV |
ورودی 24 ولت DC — نکته عیب یابی فیوز 1
ورودی برق 24 ولت DC ماژول ورودی/خروجی FSSB A02B-0236-C211 توسط FUSE 1 در PCB A20B-2100-0390 محافظت می شود. یک شاخص تشخیصی عملی:
بررسی وضعیت LED1:این ماژول دارای LED1 است که زمانی که منبع تغذیه 24 ولت سالم باشد روشن می شود. اگر LED1 بعد از روشن شدن روشن نشد، اولین مرحله تشخیصی بررسی تداوم FUSE 1 با استفاده از یک مولتی متر است. فیوز سوخته پس از شناسایی و رفع علت آن - یک اتصال کوتاه پایین دست یا وضعیت اضافه بار در سیمکشی ورودی/خروجی متصل شده ماژول، تعویض میشود.
این محافظ فیوز داخلی یک ویژگی ایمنی استاندارد است - از آسیب دیدن PCB A20B-2100-0390 در اثر جریان بیش از حد در سیمکشی ورودی/خروجی 24 ولت دستگاه جلوگیری میکند.
سناریوهای کاربردی
خطای ماژول ورودی/خروجی FSSB - LED1 روشن نیست:مرکز ماشینکاری CNC سری i FANUC ارتباط خود را با گره ورودی/خروجی FSSB قطع می کند. LED1 ماژول تاریک است. فیوز 1 در A20B-2100-0390 منفجر شده است. پس از اصلاح خطای سیم کشی 24 ولت، فیوز تعویض شده و ارتباط I/O برقرار می شود.
تعویض برد کنترل منبع تغذیه PS HV αi:یک ماژول منبع تغذیه FANUC αi PS HV (سری A06B-6150) خطاهای سطح کنترل را ایجاد می کند. PCB کنترلی A20B-2100-0390 شناسایی شده است. تعویض، عملکرد ماژول منبع تغذیه را بازیابی می کند.
سوالات متداول
Q1: FSSB چیست و ماژول IOU1 چگونه از آن استفاده می کند؟
FSSB (Fibre-optic Servo Serial Bus) گذرگاه سریال پرسرعت FANUC برای اتصال CNC به درایوهای سروو و ماژول های I/O است. ماژول A02B-0236-C211 IOU1 با A20B-2100-0390 از طریق کابلهای فیبر نوری FSSB به CNC متصل میشود — دستورات ورودی/خروجی را از CNC دریافت میکند و دادههای وضعیت I/O را از طریق همان پیوند سریال برمیگرداند. این سیمکشی موازی ورودی/خروجی را با یک جفت فیبر جایگزین میکند و گرههای ورودی/خروجی توزیع شده را در هر نقطهای از زنجیره FSSB امکانپذیر میسازد.
Q2: چه سیستمهای CNC با ماژول A02B-0236-C211 IOU1 (با A20B-2100-0390) سازگار هستند؟
ماژول IOU1 برای کنترلهای FANUC i CNC و Power Mate i (مدلهای D و H) تأیید شده است. سری Power Mate i کنترلر CNC جمع و جور FANUC است که با سیستم های سروو درایو یکپارچه شده است – که معمولاً در تجهیزات خودکار تک محور یا محدود محور استفاده می شود. سری FANUC i به پلتفرم CNC نسل i (سری 0i، 16i، 18i، 21i) اشاره دارد که از FSSB برای ارتباطات سروو و I/O استفاده می کند.
Q3: چرا همان PCB A20B-2100-0390 هم در ماژول ورودی/خروجی FSSB و هم در منبع تغذیه αi PS HV یافت می شود؟
فلسفه طراحی مدولار FANUC از طرحهای PCB تأیید شده در پلتفرمهای سختافزاری مختلف استفاده میکند که در آن عملکردهای الکترونیکی اساسی - پردازش سیگنال، اجرای میکروکنترلر، رابطهای ارتباطی - اشتراک کافی دارند. طراحی PCB A20B-2100-0390 نیازهای کنترلی و ارتباطی ماژول ورودی/خروجی FSSB و محفظه منبع تغذیه αi PS HV را برآورده می کند، با برنامه خاصی که توسط نرم افزار PCB و پیکربندی کانکتور خارجی در هر ماژول تعیین می شود.
Q4: آیا پس از جایگزینی A20B-2100-0390 در ماژول IOU1، پیکربندی ورودی/خروجی CNC نیاز به تغییر دارد؟
خیر. تخصیص آدرس ورودی/خروجی و پیکربندی ماژول ورودی/خروجی FSSB در حافظه پارامتر CNC - نه در PCB ماژول - ذخیره می شود. پس از نصب A20B-2100-0390 جایگزین و تأیید منبع تغذیه 24 ولت و اتصالات فیبر FSSE، CNC باید با استفاده از پیکربندی ورودی/خروجی موجود، ارتباط با ماژول را مجدداً برقرار کند. قبل از بازگشت به تولید، از طریق صفحه تشخیص PMC عملکرد صحیح تمام نقاط ورودی/خروجی را بررسی کنید.
Q5: چه اقدامات احتیاطی ایمنی هنگام دسترسی به A20B-2100-0390 در داخل ماژول اعمال می شود؟
دسته را با یک بند مچی ضد الکتریسیته ساکن روی سطح ایمن ESD ببندید. برای ماژول IOU1: منبع کنترل 24 ولت دستگاه را قبل از دسترسی به ماژول خاموش کنید. برای کاربردهای منبع تغذیه αi PS HV: برق اصلی را خاموش و قفل کنید، سپس بررسی کنید که باس DC قبل از دسترسی به اجزای داخلی کاملاً دشارژ شده است - منبع تغذیه HV در ولتاژهای باس DC بالا کار میکند که پس از خروج از شبکه باقی میماند.
