سنسور موتور اسپیندل FANUC A20B-2003-0311 - سنسور MZi پس از فروش برای سیستم‌های CNC سری FANUC αi

درک آنچه واقعاً می‌خرید

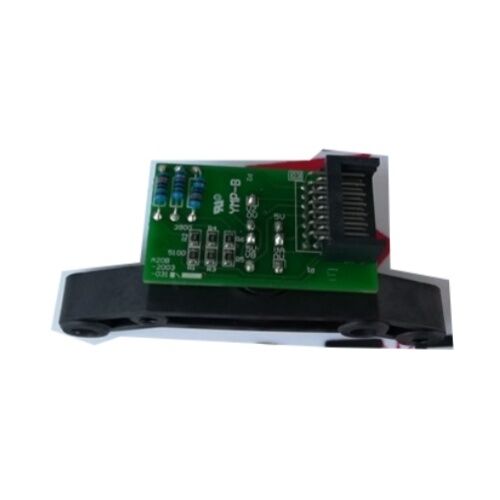

A20B-2003-0311 برد PCB سنسور است که قلب مجموعه سنسور موتور اسپیندل نوع MZi FANUC A860-2110-V001 را تشکیل می‌دهد. این دو شماره قطعه در عمل جدایی‌ناپذیر هستند: A860-2110-V001 واحد سنسور کامل است - شامل محفظه، روتور هدف و PCB - در حالی که A20B-2003-0311 برد مدار خاصی است که در داخل آن نصب شده است. اکثر تامین‌کنندگان هر دو شماره را با هم لیست می‌کنند زیرا هنگام سفارش سنسور، کل مجموعه ارسال می‌شود. چه با یک نام یا دیگری جستجو کنید، به یک جزء نگاه خواهید کرد.

این یک دستگاه بازخورد پیکاپ مغناطیسی است - یک سنسور ۱۲ پین که برای اندازه‌گیری سرعت و موقعیت اسپیندل در موتورهای اسپیندل سری αi FANUC استفاده می‌شود. این سنسور جایگزین سنسور اصلی معیوب یا آسیب‌دیده می‌شود و کنترل اسپیندل حلقه بسته کامل را در ماشین CNC که روی آن نصب شده است، بازیابی می‌کند.

عملکرد سنسور MZi در داخل یک ماشین در حال کار

هر بار که یک موتور اسپیندل αi FANUC می‌چرخد، این سنسور داده تولید می‌کند. این سنسور چرخش یک چرخ هدف مغناطیسی متصل به شفت موتور را تشخیص داده و آن حرکت را به جریانی از سیگنال دیجیتال تبدیل می‌کند که تقویت‌کننده اسپیندل به طور مداوم می‌خواند. از این سیگنال‌ها، تقویت‌کننده دو چیز را می‌داند: سرعت چرخش اسپیندل و موقعیت دقیق آن در هر دور.

داده‌های سرعت، کنترل‌کننده سرعت حلقه بسته را فعال نگه می‌دارد - تقویت‌کننده خروجی خود را برای مطابقت با RPM فرمان‌یافته صرف نظر از تغییرات بار برش تنظیم می‌کند و اسپیندل سرعت هدف خود را بدون نوسان یا افت نگه می‌دارد. داده‌های موقعیت امکان انجام کاری پیچیده‌تر را فراهم می‌کند: قلاویزکاری صلب و برش رزوه، که در آن CNC باید چرخش اسپیندل را با حرکت محور Z همگام‌سازی کند تا گام رزوه دقیق تولید شود. برای اینکه این کار انجام شود، کنترل باید موقعیت زاویه‌ای اسپیندل را در یک دور کامل بداند، نه فقط یک سرعت متوسط. سنسور MZi این وضوح موقعیتی را فراهم می‌کند.

از دست دادن سنسور - از طریق آلودگی، خرابی PCB، آسیب کانکتور، یا ضربه مکانیکی - باعث از دست رفتن هر دو توسط CNC می‌شود. بلافاصله آلارم اسپیندل ظاهر می‌شود. ماشین دستور اسپیندل را اجرا نخواهد کرد و برای هرگونه عملیات رزوه کاری، تولید تا زمانی که سنسور تعویض نشود متوقف می‌شود.

مجموعه سنسور: توضیحات فیزیکی

سنسور A860-2110-V001 / A20B-2003-0311 در پشت موتور اسپیندل αi FANUC نصب می‌شود و زیر مجموعه فن خنک کننده قرار می‌گیرد. محفظه سنسور شامل موارد زیر است:

• یک حلقه هدف مغناطیسی که روی اکستنشن شفت موتور نصب می‌شود و با آن می‌چرخد
• برد PCB A20B-2003-0311 که عناصر پیکاپ مغناطیسی و مدارات شرطی‌سازی سیگنال را در خود جای داده است
• یک کانکتور ۱۲ پین رابط برای کابل بازخورد که به سمت تقویت‌کننده اسپیندل می‌رود

رابطه بین حلقه هدف و برد PCB حسگر یک طراحی بدون تماس است - هیچ برس، هیچ سطح سایشی بین عناصر چرخان و ثابت وجود ندارد. آنچه معمولاً در طول زمان تخریب می‌شود، خود PCB است (ورود مایع خنک کننده، خستگی لحیم‌کاری به دلیل لرزش، پیری قطعات) و نه سایش مکانیکی. این همان چیزی است که باعث می‌شود سنسور در اکثر سناریوهای خرابی به طور مستقل از موتور قابل تعویض باشد.

جایگزینی پس از فروش - مورد عملی

مجموعه‌های سنسور اصلی FANUC قیمت قابل توجهی دارند و اغلب باعث می‌شوند که یک رویداد توقف کامل ماشین گران‌تر از آنچه واقعاً نیاز است باشد. واحدهای جایگزین پس از فروش و سازگار برای A860-2110-V001 / A20B-2003-0311 با همان مشخصات عملکردی تولید می‌شوند و همان نقش بازخورد را در سیستم درایو اسپیندل ایفا می‌کنند.

کلمه کلیدی سازگار است - نه یکسان در هر جزء، بلکه معادل الکتریکی و مکانیکی در جایی که مهم است. رابط خروجی ۱۲ پین، فرمت سیگنال پذیرفته شده توسط تقویت‌کننده اسپیندل αi FANUC، و ابعاد نصب فیزیکی همگی با نمونه اصلی مطابقت دارند. هنگام نصب صحیح، تقویت‌کننده نمی‌تواند یک واحد پس از فروش با کیفیت را از نمونه کارخانه‌ای تشخیص دهد.

آنچه هنگام انتخاب سنسور پس از فروش اهمیت دارد این است که آیا تامین‌کننده واحد را در برابر یک درایو اسپیندل FANUC زنده در شرایط عملیاتی واقعی آزمایش کرده است - نه فقط یک بررسی پیوستگی استاتیک، بلکه تست دینامیکی در سرعت‌های اسپیندل نماینده. تست استاتیک خرابی‌های کامل را تشخیص می‌دهد. تست دینامیکی مشکلات موذیانه‌تر را تشخیص می‌دهد: نویز سیگنال که فقط در حین چرخش ظاهر می‌شود، شمارش اشتباه در دور بالا، سطوح خروجی حاشیه‌ای که در سرعت‌های پایین کار می‌کنند اما در سرعت برش کامل آلارم تقویت‌کننده ایجاد می‌کنند.

نکته‌ای در مورد A20B-2200-0751: این یک شماره قطعه جدیدتر FANUC است که به عنوان جایگزین فعلی برای مجموعه A20B-2003-0311 / A860-2110-V001 عمل می‌کند. هم نمونه اصلی و هم جانشین آن به طور گسترده در بازار متقابل ارجاع داده می‌شوند. اگر در حال تهیه یک واحد پس از فروش هستید، قبل از سفارش تأیید کنید که محصول تامین‌کننده با هر دو نام سازگار است.

سازگاری تقویت‌کننده اسپیندل

سنسور A860-2110-V001 برای استفاده با تقویت‌کننده‌های اسپیندل سری αi FANUC طراحی شده است، از جمله سری αiSP که تجهیزات استاندارد در پایگاه نصب گسترده‌ای از مراکز ماشین‌کاری عمودی، مراکز ماشین‌کاری افقی و مراکز تراش‌کاری است که کنترل‌های سری FANUC 0i، 16i، 18i، 30i و 31i را اجرا می‌کنند.

سنسور از طریق ترمینال JY2 به تقویت‌کننده اسپیندل متصل می‌شود و از کابل بازخورد اسپیندل استفاده می‌کند. این کابل یک قلم جداگانه است - سنسور در پیکربندی استاندارد بدون کابل ارسال می‌شود، بنابراین اگر کابل آسیب دیده باشد، باید به طور مستقل تهیه و تعویض شود. ارزش بررسی آسیب کابل قبل از محکوم کردن خود سنسور را دارد؛ علائم یک کابل در حال خرابی از دیدگاه CNC یکسان با یک PCB سنسور در حال خرابی است.

تشخیص خرابی سنسور

تصویر تشخیصی بسته به نحوه بروز خرابی متفاوت است:

خرابی کامل - سنسور کاملاً غیرفعال است. تقویت‌کننده اسپیندل در هنگام روشن شدن، تمام سیگنال بازخورد را از دست می‌دهد. CNC بلافاصله یک آلارم بازخورد اسپیندل را نمایش می‌دهد، معمولاً با یک کد آلارم که به انحراف سرعت یا قطع انکودر اشاره دارد. هیچ دستوری برای اسپیندل اجرا نخواهد شد.

خرابی متناوب - سنسور تخریب شده اما هنوز تا حدی فعال است. ماشین کار می‌کند اما نوسان اسپیندل (افزایش و بازیابی سرعت در RPM ثابت اسمی)، خطاهای قلاویزکاری صلب که در آن رزوه ها با گام ناهمسان بیرون می‌آیند، یا آلارم‌هایی که با روشن و خاموش کردن پاک می‌شوند اما پس از گرم شدن ماشین برمی‌گردند را نشان می‌دهد. این عیوب وابسته به حرارت و لرزش به شدت به یک PCB سنسور تخریب شده اشاره دارند تا یک مشکل کابل یا کانکتور.

نویز سیگنال / آلودگی. مایع خنک کننده که وارد محفظه سنسور شده است می‌تواند مشکلات سیگنال متناوب ایجاد کند که آلارم تمیز ایجاد نمی‌کنند - در عوض، تقویت‌کننده اسپیندل خطاهای گاه به گاه اضافه جریان یا انحراف سرعت را گزارش می‌دهد که به نظر نامرتبط می‌رسند. اگر محیط ماشین شامل قرار گرفتن در معرض مایع خنک کننده سنگین باشد و سنسور چندین سال بدون بازرسی در خدمت بوده باشد، این یک حالت خرابی عملی است که باید در نظر گرفته شود.

قبل از سفارش جایگزین، کابل بازخورد و کانکتور آن را در هر دو انتها بررسی کنید. یک پین خم شده، تماس خورده یا روکش کابل ترک خورده، درصد قابل توجهی از خرابی‌های ظاهری سنسور را تشکیل می‌دهد. اگر کابل تمیز آزمایش شد و علائم ادامه داشت، مجموعه سنسور مرحله بعدی است.

نکات نصب که ارزش دانستن دارند

هم‌ترازی حلقه هدف نسبت به سطح برد PCB سنسور در هنگام نصب نیاز به توجه دارد. شکاف بیش از حد بزرگ بین هدف و سطح حسگر دامنه سیگنال را کاهش می‌دهد؛ شکاف بیش از حد کوچک خطر آسیب تماس را در صورت وجود هرگونه بازی محوری در شفت موتور ایجاد می‌کند. برای فاصله مشخص شده هنگام نصب سنسور، از مستندات سرویس موتور پیروی کنید.

کانکتور ۱۲ پین باید در زمان تعویض سنسور تمیز و بازرسی شود - نه اینکه فقط وصل شود. آلودگی باقی‌مانده از واحد معیوب قدیمی، یا اکسیداسیونی که در طول سال‌ها سرویس در کنتاکت‌های کانکتور جمع شده است، می‌تواند باعث شود سنسور جدید همان علائم سنسور قدیمی را نشان دهد.

سخت‌افزار نصب سنسور را به مشخصات گشتاور دهید. نصب شل اجازه می‌دهد لرزش به طور دینامیکی بر شکاف سنسور به هدف تأثیر بگذارد و باعث ایجاد نویز متناوب شود که تشخیص آن پس از بازگشت ماشین به سرویس بسیار دشوار است.

سوالات متداول

س۱: رابطه بین A20B-2003-0311 و A860-2110-V001 چیست - آیا آنها یک قطعه هستند؟

آنها یکسان نیستند اما هنگام سفارش به عنوان یک واحد کامل، هر دو مجموعه سنسور یکسانی را توصیف می‌کنند. A860-2110-V001 مجموعه کامل سنسور موتور اسپیندل MZi است - شامل محفظه، حلقه روتور هدف، PCB و کانکتور با هم. A20B-2003-0311 به طور خاص برد PCB نصب شده در داخل آن مجموعه است. در عمل، اکثر تامین‌کنندگان مجموعه سنسور کامل (A860-2110-V001) را هنگام سفارش هر یک از این شماره‌های قطعه ارسال می‌کنند، زیرا PCB از نظر فنی به عنوان یک قلم مستقل فروخته نمی‌شود. هر دو ارجاع متقابل در لیست‌های یک محصول ظاهر می‌شوند زیرا خریداران اغلب با استفاده از هر شماره‌ای که روی واحد معیوب یا در مستندات قطعات ماشین قابل مشاهده است، جستجو می‌کنند.

س۲: آیا A20B-2200-0751 جایگزین مستقیم A20B-2003-0311 / A860-2110-V001 است؟

بله. A20B-2200-0751 شماره قطعه به‌روز شده FANUC است که جایگزین مجموعه A20B-2003-0311 / A860-2110-V001 می‌شود. از نظر عملکردی معادل است و با همان رابط ۱۲ پین در همان مکان‌های نصب موتور قرار می‌گیرد. اگر در حال تهیه یک سنسور OEM یا پس از فروش هستید و تامین‌کننده A20B-2200-0751 را به عنوان جایگزینی برای A20B-2003-0311 ارائه می‌دهد، این جایگزینی معتبر است. قبل از خرید با تامین‌کننده تأیید کنید که واحد در برابر سیستم‌های تقویت‌کننده اسپیندل αi FANUC تأیید شده است.

س۳: چگونه بفهمم که آیا سنسور خراب شده است یا مشکل در کابل بازخورد است؟

عملی‌ترین رویکرد این است که ابتدا کابل را تعویض یا آزمایش کنید، زیرا کابل بسیار ارزان‌تر از سنسور است و خرابی‌های کابل علائم آلارم یکسانی را ایجاد می‌کنند. کابل بازخورد را در انتهای تقویت‌کننده اسپیندل جدا کرده و پین‌ها را از نظر خوردگی، خم شدن یا آلودگی بازرسی کنید. با یک مولتی‌متر، پیوستگی هر هادی در کابل محافظ را از یک انتها به انتهای دیگر بررسی کنید - یک مدار باز متناوب معمولاً اگر کابل در حین آزمایش خم شود، خود را نشان می‌دهد. اگر کابل تمیز آزمایش شد و تعویض با یک کابل شناخته شده سالم (در صورت موجود بودن) آلارم را پاک نکرد، برد PCB سنسور محتمل‌ترین نقطه خرابی بعدی است. عیوب دینامیکی که فقط در سرعت ظاهر می‌شوند و در حالت سکون پاک می‌شوند، بیشتر اوقات مشکلات برد PCB سنسور هستند تا خرابی کابل.

س۴: آیا سنسور جایگزین پس از فروش به درستی با کنترل سری FANUC 0i یا 30i کار خواهد کرد؟

سنسور با تقویت‌کننده اسپیندل رابط دارد - نه مستقیماً با کنترل CNC. تا زمانی که تقویت‌کننده یک تقویت‌کننده اسپیندل سری αi (سری αiSP) باشد و سنسور فرمت سیگنال نوع MZi صحیح را در خروجی ۱۲ پین ارائه دهد، سری کنترل بالادستی تفاوتی ایجاد نمی‌کند. کنترل‌های FANUC 0i، 16i، 18i، 30i و 31i همگی از طریق یک رابط سریال با تقویت‌کننده αiSP ارتباط برقرار می‌کنند؛ تقویت‌کننده به نوبه خود بازخورد خام سنسور را به صورت داخلی پردازش می‌کند. یک سنسور پس از فروش با کیفیت که سیگنال صحیح را تولید می‌کند، به طور شفاف در تمام این نسل‌های کنترل کار خواهد کرد.

س۵: چه اقدامات احتیاطی در هنگام نگهداری یا حمل و نقل سنسور قبل از نصب لازم است؟

برد PCB سنسور حاوی قطعات حساس به الکتریسیته ساکن است و باید در بسته‌بندی محافظ ESD نگهداری شود. حلقه روتور هدف، اگرچه از نظر مکانیکی مقاوم است، اما می‌تواند تحت تأثیر میدان‌های مغناطیسی خارجی قوی قرار گیرد - از نگهداری سنسور در نزدیکی آهنرباهای دائمی، ترانسفورماتورها یا سایر اجزای مغناطیسی خودداری کنید، زیرا قرار گرفتن در معرض میدان می‌تواند خواص هدف مغناطیسی را تحت تأثیر قرار دهد. مجموعه را در بسته‌بندی اصلی خود در محیطی خشک و با دمای پایدار نگهداری کنید؛ پین‌های کانکتور در شرایط مرطوب مستعد خوردگی هستند. اگر سنسور به عنوان یک واحد معیوب برای ارزیابی تعمیر بازگردانده می‌شود، اطمینان حاصل کنید که کانکتور با یک درپوش گرد و غبار یا پوشش کانکتور پیچیده در حین حمل و نقل محافظت می‌شود، زیرا آسیب پین در حین حمل و نقل یک علت رایج برای رسیدن سنسورها به مراکز تعمیر در وضعیت بدتر از زمانی است که از ماشین خارج شده‌اند.
