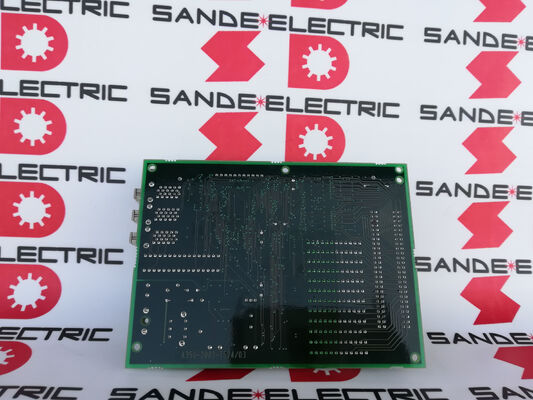

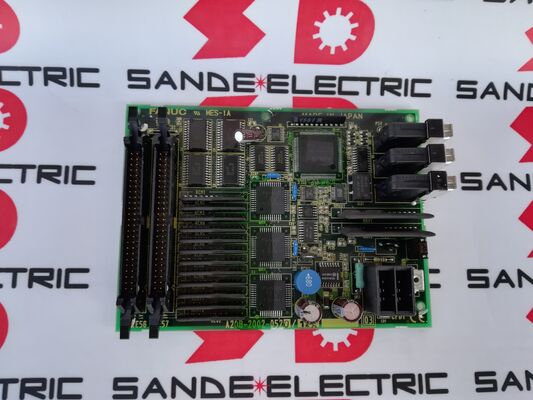

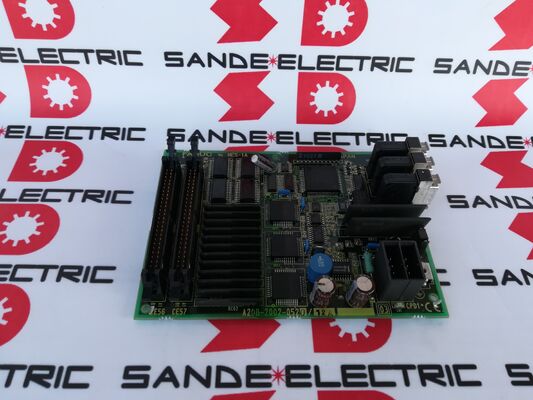

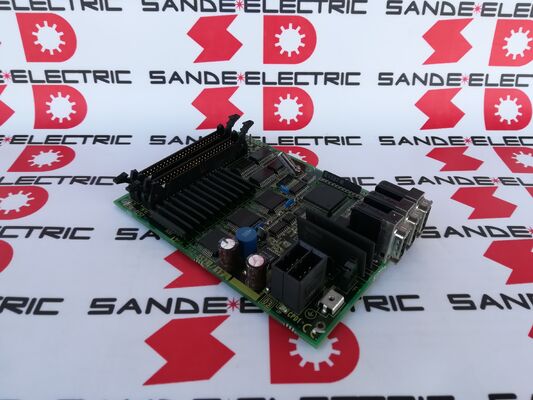

1PC استفاده شده GE Fanuc راننده A20B-2002-0520 در وضعیت خوب A20B20020520 A2OB-2OO2-O52O

A20B-2002-0520 | FANUC Series 16i / 18i Operator Panel I/O PCB — 48 DI / 32 DO / MPG Interface / Operator Panel Board

ورودی/خروجی پنل اپراتور - این برد چه چیزی را متصل می کند

هر دستگاه CNC یک پنل اپراتور دارد - رابط سخت افزاری بین اپراتور دستگاه و CNC. پنل اپراتور شامل موارد زیر است:

ورودی ها (DI = 48):دکمه‌های فشاری (شروع چرخه، نگه‌داشتن تغذیه، توقف اضطراری)، سوئیچ‌های انتخابگر حالت (خودکار، MDI، دویدن، دسته)، سوئیچ‌های چرخشی (تغذیه، سریع، سرعت دوک)، دکمه‌های جهت حرکت محور، و کلیدهای ویژه عملکرد اختصاص داده شده توسط سازنده ماشین.

خروجی ها (DO = 32):لامپ های نشانگر پانل، چراغ های وضعیت عملیاتی (دوک روشن، خنک کننده روشن، نگه داشتن تغذیه فعال، نشانگر هشدار)، روشنایی بازخورد حالت، و سایر سیگنال های وضعیت دستگاه که به نشانگرهای قابل مشاهده در ایستگاه اپراتور هدایت می شوند.

A20B-2002-0520 همه 48 ورودی سوئیچ را می خواند و همه 32 خروجی لامپ/نشانگر را به طور همزمان هدایت می کند و رابط الکتریکی کامل بین کنترل های فیزیکی اپراتور و منطق نردبان PMC CNC را تشکیل می دهد.

مشخصات کلیدی

A20B-2002-0520 در مقابل A20B-2002-0521 - تمایز MPG

نوع 0521 نسخه بدون رابط MPG است. هر دو برد همان ظرفیت ورودی/خروجی 48 DI / 32 DO را برای پانل اپراتور فراهم می کنند. تفاوت یک ویژگی است:

A20B-2002-0520:PCB کاملتر - شامل کانکتور MPG و مدار رابط مرتبط با آن است. برد صحیح برای پانل های اپراتور که در آن یک چرخ دستی الکترونیکی به CNC متصل می شود.

A20B-2002-0521:جمعیت کمتر - بخش اتصال MPG وجود ندارد. زمانی استفاده می شود که MPG به پانل اپراتور دستگاه تعبیه نشده باشد، یا زمانی که MPG از طریق یک رابط جداگانه و نه از طریق برد ورودی/خروجی پانل اپراتور متصل می شود.

نصب A20B-2002-0521 در ماشینی که از MPG استفاده می کند باعث می شود چرخ دستی کار نکند - سیگنال های MPG رابطی برای اتصال ندارند. همیشه قبل از سفارش تعویض، بررسی کنید که کدام نوع نصب شده است.

سناریوهای کاربردی

خطای برد پنل اپراتور در سری 18i:یک مرکز ماشین‌کاری با کنترل FANUC 18i رفتار پانل اپراتور نامنظمی را ایجاد می‌کند - برخی از دکمه‌های فشاری پاسخ نمی‌دهند، برخی از لامپ‌های نشانگر مطابق انتظار روشن نمی‌شوند. برد پنل اپراتور A20B-2002-0520 به عنوان منبع خطا شناسایی شده است. تعویض، عملکرد کامل ورودی/خروجی پانل اپراتور را بازیابی می کند.

عدم عملکرد MPG پس از تعمیر و نگهداری:پس از تعمیر و نگهداری در پانل اپراتور، چرخ دستی الکترونیکی کار نمی کند. بررسی تایید می کند که کانکتور MPG در A20B-2002-0520 آسیب دیده است. تعویض برد عملکرد MPG را بازیابی می کند.

ارتقاء ماشین:یک پانل اپراتور قدیمی با ورودی/خروجی محدود با طراحی پانل جدید که به 48 DI و 32 DO نیاز دارد، ارتقا یافته است. A20B-2002-0520 تعداد صحیح ورودی/خروجی را با پشتیبانی MPG برای پنل ارتقا یافته ارائه می دهد.

سوالات متداول

Q1: چگونه A20B-2002-0520 به سیستم CNC FANUC متصل می شود؟

A20B-2002-0520 از طریق لینک ورودی/خروجی پرسرعت به FANUC CNC متصل می شود - یک رابط ارتباطی سریال که تمام داده های ورودی و خروجی پانل اپراتور را بین برد و PMC CNC حمل می کند. کابل I/O Link از کانکتور I/O Link برد به کانال I/O Link CNC متصل می شود. منطق نردبان PMC CNC 48 ورودی و 32 خروجی را از طریق آدرس های اختصاص داده شده لینک I/O آدرس می دهد.

Q2: آیا A20B-2002-0520 می تواند با کنترل های سری 16i-B یا 18i-B، نه فقط با 16i-A استفاده شود؟

A20B-2002-0520 برای استفاده در خانواده CNC سری i FANUC از جمله انواع سری 16i و 18i تایید شده است. برد از طریق پروتکل I/O Link که در نسل های CNC سری i سازگار است، ارتباط برقرار می کند. آدرس‌دهی پیوند ورودی/خروجی را از پارامترهای پیکربندی ورودی/خروجی CNC تأیید کنید تا مطمئن شوید ورودی‌ها و خروجی‌های برد به درستی در PMC نگاشت شده‌اند.

Q3: اگر بیش از 48 ورودی یا 32 خروجی برای پنل اپراتور مورد نیاز باشد چه اتفاقی می افتد؟

ظرفیت 48 DI / 32 DO یک A20B-2002-0520 اکثر پیکربندی های استاندارد پنل اپراتور ماشین ابزار را پوشش می دهد. برای پانل‌های اپراتور بزرگ‌تر که به بیش از 48 ورودی یا 32 خروجی نیاز دارند، می‌توان یک برد I/O دوم به سیستم اضافه کرد – I/O Link از چندین برد در یک پیکربندی زنجیره‌ای دیزی پشتیبانی می‌کند. هر برد اضافی تعداد DI/DO خود را به کل ورودی/خروجی پانل اپراتور موجود سیستم اضافه می کند.

Q4: آیا MPG در A20B-2002-0520 از بیش از یک چرخ دستی پشتیبانی می کند؟

رابط MPG برد ورودی/خروجی پنل اپراتور FANUC معمولاً از اتصال حداکثر تا سه واحد MPG (مولد پالس دستی) به طور همزمان پشتیبانی می‌کند - که به سه چرخ دستی جداگانه اجازه می‌دهد به یک برد متصل شوند. این برای ماشین‌ابزارهای بزرگ که در آن چرخ‌های دستی در ایستگاه‌های اپراتور یا محورهای متعدد قرار دارند، مفید است. MPG فعال از طریق تنظیمات حالت CNC یا سوئیچ پنل اپراتور انتخاب می شود.

Q5: قبل از جایگزینی A20B-2002-0520 از چه چیزی باید پشتیبان تهیه شود؟

A20B-2002-0520 پارامترهای CNC را ذخیره نمی کند - این یک برد رابط ورودی/خروجی خالص است. قبل از تعویض این برد نیازی به پشتیبان گیری خاصی نیست. با این حال، به عنوان یک اقدام احتیاطی کلی قبل از هرگونه تعمیر و نگهداری CNC، از محتویات SRAM CNC (پارامترها، برنامه ها، داده های ابزار) و برنامه نردبان PMC نسخه پشتیبان تهیه کنید. پس از نصب برد تعویض، تمام عملکردهای پانل اپراتور - پاسخ دکمه ها، لامپ های نشانگر و عملکرد چرخ دستی - را قبل از بازگرداندن دستگاه به تولید بررسی کنید.
