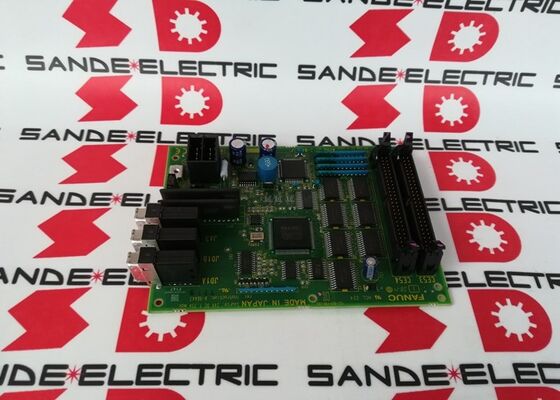

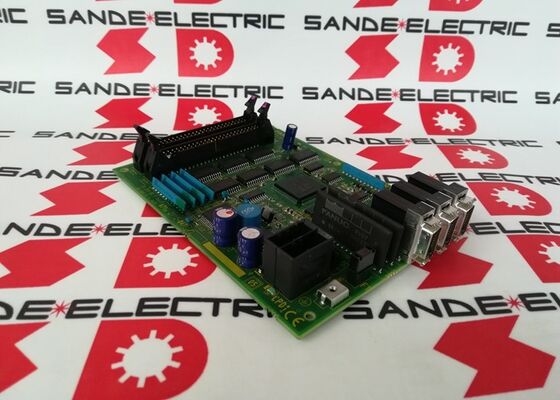

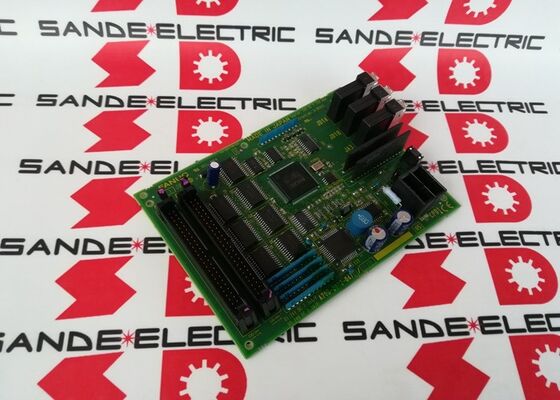

فانوک جدید A20B-2002-0470 صفحه مدار A20B-2002-0470 A20B20020470 A2OB-2OO2-O47O

A20B-2002-0470 | واحد اتصال پنل اپراتور FANUC I/O PCB — 72DI / 56DO / رابط اپراتور CNC / سری A20B-2002

واحد اتصال پنل اپراتور - پل زدن اپراتور به CNC

A20B-2002-0470 PCB ورودی/خروجی برای واحد اتصال پنل اپراتور CNC است. این برد در رابط بین منطق نردبان PMC CNC و سخت‌افزار پانل اپراتور قرار می‌گیرد - همه سوئیچ‌ها، کلیدها، ورودی‌های چرخ دستی، لامپ‌های نشانگر و سیگنال‌های وضعیت را که رابط اپراتور ماشین را تشکیل می‌دهند، به هم متصل می‌کند.

در معماری CNC FANUC، واحد اتصال پنل اپراتور:

از طریق لینک I/O به CNC متصل می شود:واحد اتصال از طریق گذرگاه سریال I/O Link با PMC CNC ارتباط برقرار می کند و حالت های ورودی را از 72 سیگنال ورودی ارسال می کند و دستورات خروجی را برای تمام 56 سیگنال خروجی در هر سیکل اسکن PMC دریافت می کند.

اتصال به سخت افزار پنل اپراتور:اتصالات ترمینال واحد سیم‌کشی میدانی را از پانل اپراتور فیزیکی می‌پذیرد - دکمه‌های فشاری دستگاه، کلیدهای کلید، کنتاکت‌های انتخابگر حالت، لامپ‌های نشانگر و نمایشگرهای LED که اپراتور با آنها تعامل دارد.

عایق الکتریکی را فراهم می کند:مدارهای ورودی مبتنی بر اپتوکوپلر برد، ولتاژ سیم کشی پنل اپراتور را از منطق داخلی CNC جدا می کند - از آسیب رساندن خطاهای سیم کشی میدانی به الکترونیک CNC جلوگیری می کند.

مشخصات کلیدی

72 ورودی و 56 خروجی - مجموعه سیگنال پانل اپراتور

مکمل 72/56 DI/DO A20B-2002-0470 نیازهای سیگنال یک پنل اپراتور CNC کاملاً مجهز را منعکس می کند:

72 ورودی دیجیتال از پنل اپراتور:کنتاکت‌های انتخابگر حالت (JOG، MDI، AUTO، EDIT، REF)، مراحل سوئیچ تغییر نرخ تغذیه (هر موقعیت یک ورودی جداگانه است)، مراحل لغو سرعت اسپیندل، دکمه شروع چرخه، دکمه نگه‌داشتن تغذیه، کنتاکت‌های زنجیره توقف اضطراری، چرخ دستی MPG انتخابگر محور، سوئیچ چرخ دستی، سوئیچ بزرگ‌نمای دستگاه، سوئیچ انتخابی خشک دستگاه، سوئیچ انتخابی خشک دستگاه قفل، قفل محور Z، کلیدهای عملکرد خاص دستگاه و تأیید زنگ هشدار.

56 خروجی دیجیتال به پنل اپراتور:لامپ های نشانگر حالت (نمایش حالت فعال فعلی)، نشانگر فعال چرخه، نشانگر فعال نگه داشتن تغذیه، نشانگر زنگ هشدار، نشانگر اجرای اسپیندل، نشانگر آماده بودن ماشین، نشانگر محافظت از برنامه، و همه لامپ های پانل، LED یا درایورهای زنگ هشدار که بازخورد بصری یا شنیداری را به اپراتور ارائه می کنند.

سناریوهای کاربردی

خطای ورودی/خروجی پنل اپراتور CNC:یک دستگاه CNC FANUC خطاهای پاسخ پانل متناوب را ایجاد می کند - انتخاب حالت کار نمی کند، لامپ های نشانگر به طور نامنظم رفتار می کنند یا شروع چرخه دیگر پاسخ نمی دهد. A20B-2002-0470 به عنوان خطا شناسایی شده است. تعویض برد عملکرد کامل پانل را بازیابی می کند.

بازسازی پنل اپراتور:یک مرکز ماشینکاری CNC تحت یک بازسازی سیستم کنترل جامع قرار می گیرد. A20B-2002-0470 برای بازگرداندن قابلیت اطمینان واحد اتصال پانل اپراتور در کنار سایر تعمیرات برد کنترل جایگزین شده است.

سوالات متداول

Q1: آیا A20B-2002-0470 می تواند علاوه بر اتصال پنل اپراتور به عنوان برد ورودی/خروجی ماشین نیز عمل کند؟

A20B-2002-0470 به طور خاص به عنوان "واحد اتصال پانل اپراتور I/O PCB" توصیف می شود - تخصیص سیگنال آن (72/56) با سیگنال های پانل اپراتور مطابقت دارد. برای ورودی/خروجی ماشین (خنک کننده، هیدرولیک، اینترلاک محور)، از بردهای ورودی/خروجی جداگانه ماشین (مانند نوع A16B-2203-0110 C7 برای سیستم های عصر 0-C) استفاده می شود. واحد اتصال پانل و بردهای ورودی/خروجی ماشین معمولاً به آدرس‌های گره پیوند I/O مختلف در پیکربندی PMC CNC متصل می‌شوند.

Q2: آیا جایگزینی A20B-2002-0470 بر برنامه PMC تأثیر می گذارد؟

خیر. برنامه PMC سیگنال های برد را با آدرس لینک ورودی/خروجی نشان می دهد - نه با هویت برد. جایگزینی A20B-2002-0470 با جایگزینی با پیکربندی یکسان در همان آدرس لینک ورودی/خروجی، تمام ارتباطات پنل اپراتور را بدون هیچ گونه تغییر برنامه PMC بازیابی می کند.

Q3: وقتی A20B-2002-0470 از کار می افتد چه اتفاقی برای CNC می افتد؟

هنگامی که برد اتصال پانل اپراتور از کار می افتد، PMC ارتباط خود را با تمام سیگنال های پانل از دست می دهد. CNC آلارم های I/O Link تولید می کند که به آدرس واحد اتصال پانل اشاره می کند. کلیدهای پانل دیگر پاسخ نمی دهند - شروع چرخه، نگه داشتن تغذیه، انتخاب حالت و توقف اضطراری از پانل همه مختل می شوند. تا زمانی که برد تعویض نشود، نمی توان دستگاه را از روی پنل کار کرد.

Q4: آیا A20B-2002-0470 مختص یک نسل خاص FANUC CNC است؟

خانواده برد اتصال پنل اپراتور A20B-2002 چندین نسل CNC FANUC را شامل می شود که از واحدهای پنل اپراتور متصل به I/O Link استفاده می کنند. از مستندات سیم کشی دستگاه خاص تأیید کنید که مدل تولید و کنترل CNC A20B-2002-0470 در کدام مدل نصب شده است. ظرفیت DI/DO 72/56 با تعداد سیگنال پانل اپراتور مطابقت دارد.

Q5: تفاوت بین 72/56 A20B-2002-0470 و یک برد I/O بزرگتر مانند A16B-2203-0881 96/64 چیست؟

A16B-2203-0881 (96/64 DI/DO) یک برد ورودی/خروجی ماشینی است که PMC را به دستگاه های میدان مکانیکی دستگاه - سوئیچ های محدود، شیر برقی، حسگرها در سراسر دستگاه متصل می کند. A20B-2002-0470 (72/56) یک واحد اتصال پنل اپراتور است — به طور خاص برای سوئیچ ها، لامپ ها و نمایشگرهای پنل اپراتور در جلوی دستگاه. آدرس‌های لینک ورودی/خروجی مختلف، اتصالات سیم‌کشی مختلف، نقش‌های عملکردی متفاوت - آنها مکمل یکدیگر در یک سیستم CNC هستند.
