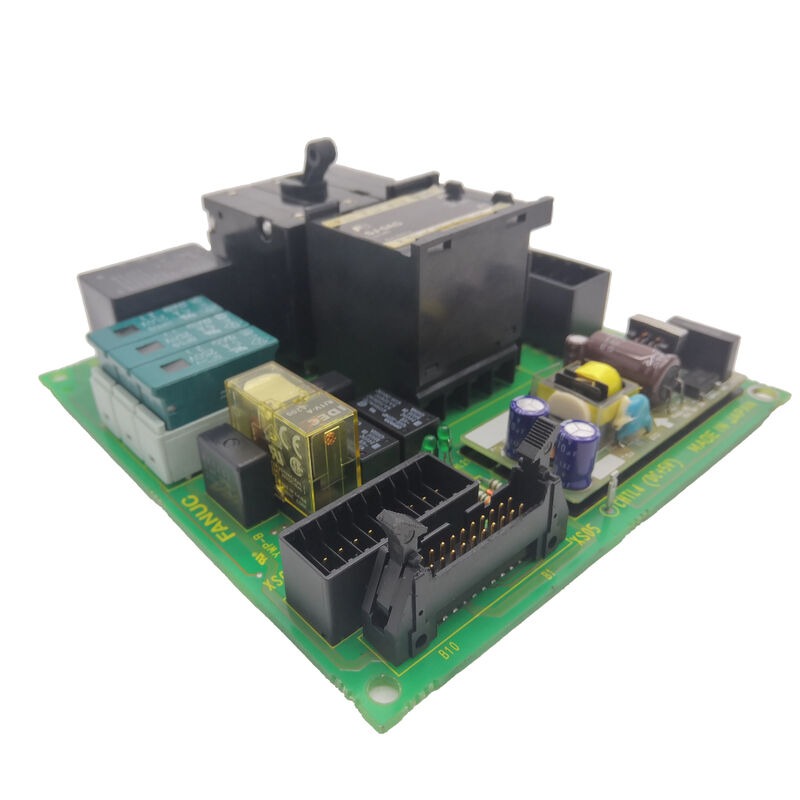

FANUC A20B-1001-0120 | برد کنترل درایو اسپیندل دیجیتال AC — برای سری درایو اسپیندل A06B-6055، 3 تا 30 کیلووات، 200 تا 240 ولت AC، 165×130×40 میلی‌متر، 1.2 کیلوگرم، B-53425E

مرور کلی

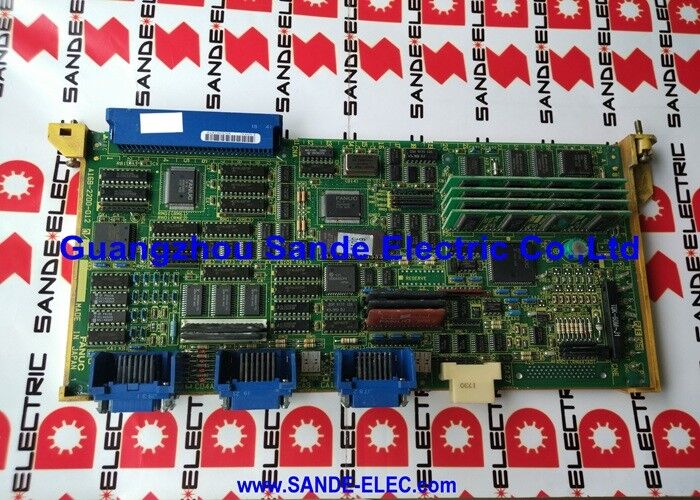

برد کنترل FANUC A20B-1001-0120 برد کنترل درایوهای اسپیندل دیجیتال AC نسل اول FANUC — سری A06B-6055 است. این خانواده از درایوهای اسپیندل نشان‌دهنده یک انتقال قابل توجه در فناوری ماشین ابزار CNC بود: حرکت از درایوهای اسپیندل DC آنالوگ قبلی (که در آن سرعت با سیگنال آنالوگ ±10 ولت کنترل می‌شد) به درایوهای AC دیجیتال با کنترل سرعت و گشتاور دیجیتال حلقه بسته، بازخورد انکودر اسپیندل و ذخیره‌سازی پارامتر روی برد.

برد A20B-1001-0120 بردی است که این عملکرد دیجیتال را ممکن ساخته است.

در درایو A06B-6055، برد کنترل (A20B-1001-0120) در موقعیت قابل دسترسی از جلو در شاسی درایو قرار دارد — این برد شامل ریزپردازنده کنترل، مدارهای ورودی مرجع سرعت، مدارهای پردازش بازخورد انکودر، مولدهای سیگنال PWM برای درایورهای پایه IGBT و نمایشگر آلارم 7 قسمتی است که تکنسین‌های تعمیر و نگهداری از آن برای تشخیص عیوب بدون هیچ تجهیزات تست دیگری استفاده می‌کنند.

این طراحی نصب شده در جلو و رو به کاربر عمدی بود: مهندسان FANUC درک می‌کردند که دسترسی به تعمیر و نگهداری در محیط‌های تولیدی باید سریع باشد و کدهای آلارم LED روی برد، شناسایی فوری عیب را بدون باز کردن درایو یا اتصال ابزار دقیق فراهم می‌کند.

محدوده درایو تحت پوشش A20B-1001-0120 از موتورهای اسپیندل مدل 1 تا مدل 30 را شامل می‌شود — محدوده ای از تقریباً 3 کیلووات تا 30 کیلووات خروجی. همین برد کنترل برای این محدوده کامل خدمت می‌کند زیرا پارامترهای خاص موتور (نوع موتور، رتبه جریان، حداکثر سرعت، وضوح انکودر) در یک تراشه NV-RAM نصب شده روی برد ذخیره می‌شوند. درایوهای مختلف در خانواده A06B-6055 در کارخانه با برنامه‌ریزی این NV-RAM با پارامترهای مناسب موتور و درایو پیکربندی می‌شوند.

هنگام تعویض برد A20B-1001-0120، تراشه NV-RAM باید یا از برد اصلی منتقل شود یا NV-RAM برد جایگزین باید با پارامترهای صحیح از دفترچه راهنمای تعمیر و نگهداری برنامه‌ریزی شود.

مشخصات کلیدی

اهمیت "دیجیتال" در کنترل اسپیندل AC دیجیتال

سری A06B-6055 نشان‌دهنده حرکت به سمت کنترل اسپیندل دیجیتال در زمانی بود که "دیجیتال" معنای مهندسی واقعی داشت، نه فقط زبان بازاریابی.

پیشرفت کلیدی نسبت به نمونه‌های آنالوگ قبلی، تنظیم سرعت دیجیتال حلقه بسته با بازخورد انکودر اسپیندل بود.

در یک درایو اسپیندل DC آنالوگ، تنظیم سرعت به دقت ژنراتورهای تاخو و مدارهای آنالوگ بستگی داشت، با بهره حلقه و پهنای باند پاسخ محدود شده توسط تلرانس قطعات آنالوگ.

سیستم AC دیجیتال، تاخو را با یک انکودر پالس روی موتور اسپیندل و تنظیم‌کننده سرعت آنالوگ را با یک حلقه کنترل دیجیتال که در ریزپردازنده برد کنترل اجرا می‌شد، جایگزین کرد.

نتیجه عملی: بازیابی سریع‌تر سرعت پس از تغییرات بار برش، دقت نگهداری سرعت بهتر تحت بارهای متغیر اسپیندل، و قابلیت پیاده‌سازی جهت‌دهی اسپیندل — توقف اسپیندل در یک موقعیت زاویه‌ای دقیق برای تعویض خودکار ابزار — به گونه‌ای که سازگار و قابل اعتماد باشد به جای نیاز به تنظیم دقیق زمان‌بر که مدارهای جهت‌دهی آنالوگ نیاز داشتند.

جهت‌دهی اسپیندل با استفاده از الگوریتم جهت‌دهی A20B-1001-0120 توسط CNC از طریق فرمان جهت‌دهی (معمولاً M19 در برنامه قطعه) آغاز می‌شود و درایو اسپیندل را با دقت کاهش سرعت داده و در زاویه جهت‌دهی تعریف شده توسط انکودر قرار می‌دهد، آماده برای بازوی ATC برای درگیر کردن نگهدارنده ابزار.

سری A06B-6055 — درک محدوده درایو

خانواده درایو اسپیندل A06B-6055 طیف وسیعی از رتبه‌بندی توان اسپیندل و پیکربندی‌های ولتاژ را پوشش می‌دهد، که هر کد مدل A06B-6055-HXXX مربوط به یک مدل موتور و رتبه جریان خاص است. برخی از انواع رایج:

A06B-6055-H002: یکی از مدل‌های پایه، که تأیید شده است از برد کنترل A20B-1001-0120 استفاده می‌کند. A06B-6055-H103، H112، H118، H206: انواع دیگر در محدوده توان، همگی از برد کنترل A20B-1001-0120 یکسان استفاده می‌کنند — برد در کل محدوده مشترک است، با پیکربندی خاص درایو که در NV-RAM ذخیره می‌شود.

بخش پایه (برد قدرت) هر درایو A06B-6055 بر اساس رتبه جریان و تطابق موتور متفاوت است، اما برد کنترل در کل خانواده محصول مشترک است.

این اشتراک یک تصمیم طراحی عمدی FANUC بود که موجودی قطعات یدکی مورد نیاز برای نگهداری ناوگان درایوهای A06B-6055 را کاهش می‌دهد — یک نوع برد کنترل، که به تعداد زیاد موجود است، برای تمام اندازه‌های درایو در این محدوده خدمت می‌کند.

کدهای آلارم LED — تشخیص عیب روی برد

نمایشگر LED 7 قسمتی روی برد A20B-1001-0120 هنگام تشخیص عیب توسط درایو، یک کد آلارم دو رقمی را نشان می‌دهد. این کدها به تکنسین اجازه می‌دهند تا دسته عیب را بدون هیچ ابزار اضافی تشخیص دهد:

AL-02: خطای تشخیص سرعت موتور — سیگنال انکودر وجود ندارد یا مختل شده است؛ کابل انکودر، منبع تغذیه انکودر، یا خرابی سخت‌افزار انکودر را مشکوک بدانید.

AL-12: دمای داخلی بیش از حد — گرم شدن بیش از حد درایو؛ فن خنک‌کننده، دمای محیط و چرخه کار را بررسی کنید.

AL-17: ولتاژ پایین لینک DC — مشکل ولتاژ تغذیه یا خطای مدار پیش‌شارژ؛ ورودی سه فاز را بررسی کنید.

دفترچه راهنمای تعمیر و نگهداری B-53425E یک جدول کامل از تمام کدهای آلارم برای سری A06B-6055، شرایط عیب خاص آنها، و اقدامات تشخیصی و اصلاحی توصیه شده را ارائه می‌دهد.

این دفترچه راهنما مرجع اصلی برای هرگونه فعالیت سرویس یا تعمیر A20B-1001-0120 است و باید در دسترس هر تکنسینی که با این درایوها کار می‌کند قرار گیرد.

NV-RAM — قطعه حیاتی برای تعویض برد

تراشه NV-RAM (حافظه دسترسی تصادفی غیرفرار) روی برد A20B-1001-0120 حاوی ثبت نوع موتور درایو و مجموعه پارامترها است — داده‌های ذخیره شده که به برد کنترل می‌گوید با کدام موتور اسپیندل جفت شده است و محدودیت‌های عملیاتی، بهره‌ها و جهت‌دهی‌ها چیستند.

هر پارامتری که از طریق دکمه‌های پنل جلوی درایو (MODE، UP، DOWN، DATA SET) قابل دسترسی است، در این NV-RAM ذخیره می‌شود.

هنگام تعویض یک A20B-1001-0120 معیوب با یک برد جایگزین:

گزینه 1 — انتقال NV-RAM: با دقت تراشه NV-RAM را از برد معیوب جدا کرده یا از استخراج‌کننده تراشه استفاده کنید و آن را روی برد جایگزین نصب کنید. سپس برد جایگزین دقیقاً مجموعه پارامتر اصلی را خواهد داشت. این تنها در صورتی امکان‌پذیر است که NV-RAM برد اصلی از نظر فیزیکی و الکتریکی آسیب ندیده باشد (که معمولاً در صورتی که حالت خرابی برد یک خطای منبع تغذیه یا ترانزیستور بوده باشد تا تخریب کامل الکتریکی، همینطور است).

گزینه 2 — ورود دستی پارامتر: با استفاده از دفترچه راهنمای تعمیر و نگهداری B-53425E، تمام پارامترها را به صورت دستی از طریق دکمه‌های پنل جلوی درایو وارد کنید.

این کار نیاز به دانستن شماره مدل موتور برای شناسایی جدول پارامتر صحیح در دفترچه راهنما دارد، سپس وارد کردن هر مقدار پارامتر به صورت جداگانه.

این فرآیند تقریباً 30 تا 60 دقیقه طول می‌کشد و نیاز به دقت فراوان برای جلوگیری از خطاهای ورود دارد.

سوالات متداول

س1: چگونه مشخص می‌شود که برد A20B-1001-0120 معیوب شده است، نه برد قدرت یا موتور اسپیندل؟

با کد آلارم LED روی برد شروع کنید — این کد دسته عیب را شناسایی می‌کند.

کدهای محدوده AL-02 تا AL-07 (خطاهای تشخیص انکودر و سرعت) اغلب انکودر یا کابل آن را مقصر می‌دانند، نه برد کنترل.

کدهای محدوده AL-12 تا AL-17 (دما و قدرت) ممکن است مشکلات بخش قدرت را نشان دهند.

خطای برد کنترل زمانی بیشتر مشکوک است که: درایو اصلاً نمایشگر LED نداشته باشد (برد راه‌اندازی نمی‌شود)، کد آلارم با هیچ وضعیت خارجی مطابقت نداشته باشد، یا خطا بدون هیچ الگوی مرتبط با بار یا دما ظاهر و ناپدید شود.

تعویض برد با یک A20B-1001-0120 سالم شناخته شده (با نصب NV-RAM برد اصلی) تشخیص قطعی است — اگر آلارم برطرف شود و درایو به درستی کار کند، برد اصلی معیوب بوده است.

س2: نسخه‌های درایو موجود شامل پسوندهای /10E، /16F، /19F هستند. اینها به چه معنا هستند و آیا استفاده از هر نسخه‌ای مهم است؟

پسوندهای نسخه سفت‌افزار (/10E، /16F، /19F و غیره) نسخه نرم‌افزار کنترل موجود در EPROM برد را مشخص می‌کنند. نسخه‌های مختلف سفت‌افزار ممکن است مدیریت آلارم، محدوده پارامترها یا مجموعه‌های ویژگی‌های متفاوتی داشته باشند.

برای تعویض مشابه، تطابق نسخه سفت‌افزار ترجیح داده می‌شود — درایو دقیقاً مانند اصل عمل خواهد کرد. اگر نسخه دقیق در دسترس نباشد، یک نسخه جدیدتر از همان خانواده A20B-1001-0120 معمولاً با همان پارامترهای NV-RAM به درستی کار می‌کند، اما پس از نصب باید به دقت آزمایش شود تا رفتار معادل تأیید شود، به خصوص برای زاویه جهت‌دهی اسپیندل و عملکرد پروفیل شتاب.

س3: شایع‌ترین دلایل خرابی A20B-1001-0120 در درایوهای با عمر طولانی چیست؟

خرابی خازن الکترولیتی در منبع تغذیه داخلی برد، شایع‌ترین علت مرتبط با سن است — خازن‌ها پس از 10 تا 15 سال از طریق تبخیر الکترولیت تخریب می‌شوند و ولتاژهای ناپایدار منبع تغذیه ایجاد می‌کنند که کدهای آلارم نامنظم تولید می‌کنند.

ماژول‌های ترانزیستور در بخش قدرت (نه برد کنترل) بیشتر منبع خطا برای آلارم‌های مرتبط با جریان هستند. در خود برد کنترل، تراشه NV-RAM می‌تواند به دلیل خرابی داده از ESD یا تخلیه طولانی باتری از کار بیفتد، و EPROM حامل سفت‌افزار کنترل می‌تواند به دلیل قرار گرفتن در معرض UV یا پوسیدگی بیت مرتبط با سن از کار بیفتد.

بازسازی کامل A20B-1001-0120 معمولاً شامل تعویض خازن، تأیید EPROM، پشتیبان‌گیری NV-RAM و تست عملکردی روی یک دستگاه تست درایو با موتور اسپیندل است.

س4: آیا جهت‌دهی اسپیندل (M19) تحت تأثیر نسخه سفت‌افزار برد کنترل قرار می‌گیرد؟

بله. الگوریتم جهت‌دهی اسپیندل — محاسباتی که اسپیندل را کاهش سرعت داده و آن را در زاویه جهت‌دهی فرمان داده شده قرار می‌دهد — در سفت‌افزار برد کنترل پیاده‌سازی شده است.

نسخه‌های مختلف سفت‌افزار (محتوای EPROM متفاوت) ممکن است تنظیمات پاسخ جهت‌دهی کمی متفاوتی داشته باشند. اگر دقت یا تکرارپذیری جهت‌دهی اسپیندل قبل از خرابی برد قابل قبول بود، نصب یک جایگزین با همان نسخه سفت‌افزار و پارامترهای اصلی NV-RAM باید رفتار جهت‌دهی یکسان را بازیابی کند.

اگر عملکرد جهت‌دهی پس از تعویض برد با نسخه سفت‌افزار متفاوت تغییر کند، ممکن است نیاز به تنظیم دقیق پارامترهای تنظیم موقعیت جهت‌دهی (قابل دسترسی از طریق دکمه‌های پنل جلوی درایو) باشد.

س5: چه اطلاعاتی باید قبل از ارسال درایو یا برد به مرکز تعمیر آماده شود؟

قبل از ارسال، موارد زیر را ثبت کنید: شماره کامل مدل درایو از پلاک (A06B-6055-HXXX)، شماره قطعه برد کنترل و پسوند نسخه (از برچسب روی خود A20B-1001-0120)، تمام مقادیر پارامتر از درایو (که از طریق دنباله دکمه‌های MODE/UP/DOWN/DATA SET همانطور که در B-53425E توضیح داده شده است خوانده می‌شود — معمولاً 20 تا 40 پارامتر)، و کد آلارم که هنگام وقوع خطا نمایش داده شده است.

در صورت امکان، یادداشت کنید که آیا خطا ناگهانی ظاهر شده است یا به تدریج توسعه یافته است، و آیا با دما (بدترین حالت در گرما، در سرما برطرف می‌شود) یا بار (تحت برش‌های سنگین ظاهر می‌شود) همبستگی دارد.

این اطلاعات به مرکز تعمیر اجازه می‌دهد تا شرایط عیب را تکرار کند، برد تعمیر شده را تحت همان شرایط آزمایش کند، و قبل از بازگشت تأیید کند که حالت خرابی خاص برطرف شده است.
