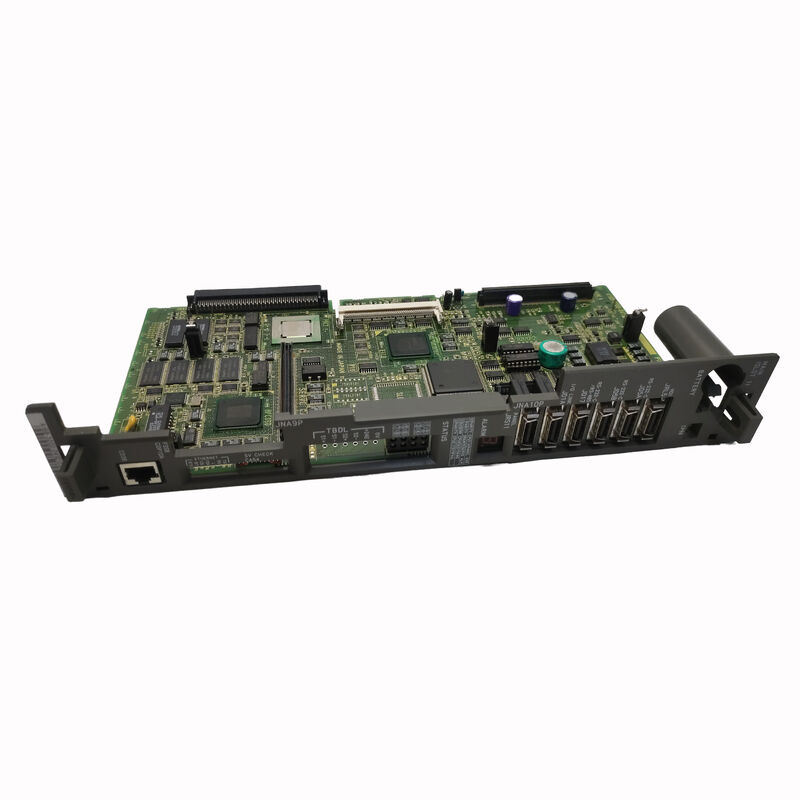

Fanuc A16B-3200-0490 صفحه کامپیوتر A16B32000490 A16B-32OO-O49O

FANUC A16B-3200-0490. ♪ صفحه اصلی پردازنده ۰i-B سری CNC Master Board، خانواده A16B-3200، PMC-SB7, کنترل چند محور، معماری ماژول پلاگین، ژاپن

مرور کلی

درFANUC A16B-3200-0490در معماری فیزیکی یک سیستم CNC FANUC،این هیئت مدیره مرکزی است که همه چیز در کابینت کنترل به آن متصل می شود یا وابسته است.

تقویت کننده های سرو از طریق اتوبوس فیبر نوری FSSB با این صفحه ارتباط برقرار می کنند. صفحه نمایش PCB (مانند A20B-3300-0091) به اسلات های این صفحه متصل می شود.نردبان PMC (برنامه PLC ماشین اجرا در پردازنده نصب شده در این صفحه.

دکمه های MDI کنترل کننده سیگنال های خود را به این صفحه ارسال می کنند. به طور خلاصه: A16B-3200-0490 مرکز عصبی CNC است.

درک خانواده A16B-3200 نیاز به درک سیستم ماژول پلاگین بورد دارد.

صفحه A16B-3200-0490 عمومی، بدون ماژول های SMD آن، حاوی پردازنده، کانکتورهای backplane، مدارهای منبع برق، آرایه LED تشخیصی و سخت افزار ثابت است.

چیزی که باعث می شود صفحه مخصوص به یک ماشین باشد مجموعه ای از ماژول های SMD است که به آن وصل شده اند:

ماژول های FROM (Flash ROM)نرم افزار سیستم CNC را ذخیره کنید سیستم عامل FANUC، نرم افزار کنترل حرکت و هر گزینه نرم افزاری (انتخاب گرافیکی، گزینه DNC، کامپایل نردبان PMC، و غیره)) که توسط سازنده ماشین آلات خریداری می شود.

بدون ماژول های مناسب FROM، هیئت مدیره سیستم عامل ندارد و نمی تواند راه اندازی شود.

ماژول های SRAMذخیره داده های باتری که در طول کار ماشین تغییر می کند ️ پارامترهای CNC (قیمت های واکنش، دستاوردهای سرو، محدودیت محور، سرعت تغذیه) ، برنامه های قطعات، جداول آفست ابزار، داده های PMC،و همبستگی کار را تغییر دهید.

SRAM ارزشمندترین ذخیره داده در ماشین است زیرا حاوی مجموعه راه اندازی و تنظیمات تولید است که باعث می شود ماشین به درستی کار کند.عمر باتری SRAM به طور معمول 2-5 سال است.

ماژول های DRAMحافظه کاری را برای اجرای برنامه فراهم می کند. فضای کاری فعال CNC در طول کار.

مشخصات کلیدی

خانواده A16B-3200 انواع تخت و نسل های آنها

سری A16B-3200 چندین نسل CNC FANUC را پوشش می دهد، هر نسل و زیر سری دارای یک پسوند چهار رقمی خاص است.

-0490 این صفحه را در نسل 0i-B قرار می دهد، که ارتباط نزدیکی با -0491 دارد (که به عنوان صفحه اصلی 0i-TB که PMC-SB7 را اجرا می کند تایید شده است).هر دو -0490 و -0491 اعضای همان نسل طراحی هستند آنها معماری اساسی مشابه را به اشتراک می گذارند، همان نوع ماژول های SMD را بپذیرید و منطق پله ماشین PMC-SB7 را اجرا کنید.

نسل های قبلی در خانواده A16B-3200 (مانند -0190 برای سری 16C، -0090 برای 16B) از نظر مکانیکی مشابه هستند اما با نرم افزار سازگار نیستند.

ماژول های SMD از یک صفحه 16C نمی توانند بر روی یک صفحه 0i-B اجرا شوند و برعکس. تأیید شماره قطعه در مقایسه با ماشین خاص و سری CNC قبل از سفارش هر گونه نسخه A16B-3200 ضروری است.

چرا صفحه اصلی CPU شکست می خورد و چگونه می دانیم که شکست خورده است

خرابی صفحه اصلی CPU در میان حالت های نادر خرابی در سیستم های CNC FANUC است. آنها برای عمر طولانی خدمات رتبه بندی شده اند و اکثر ماشین ها با بسیاری از PCB های محرک پیچ، servo PCB،و شکستن منبع برق قبل از اینکه صفحه اصلی از کار برود.

وقتي که تخته اصلي شکست بخوره، علائمش معمولا مشخصه:

شکست کامل بوت کردن:سي ان سي روشن ميشه، فن هاي خنک کننده فعال ميشن، تقویت کننده هاي سرو فعال ميشن، اما صفحه نمایش کنترل کننده خالي ميمونه و هيچ حرکت محوري امکان پذير نيست.

به نظر مياد کنترل مرده.

این علامت همچنین در هنگام خراب شدن ماژول FROM یا خرابی باتری SRAM رخ می دهد، بنابراین تشخیص سیستماتیک مهم است.

خطاهای کنترل متناوب:آژیرهای تصادفی که در فواصل غیر قابل پیش بینی ظاهر می شوند، به ویژه آنهایی که پس از یک چرخه برق ناپدید می شوند.می تواند یک جزء حاشیه ای را در صفحه اصلی نشان دهد معمولا یک خازن الکترولیتی شکست خورده یا یک IC گرما در لبه مشخصات عملیاتی آن.

آلارم باتری SRAM با از دست دادن داده:اگر باتری SRAM تمام شود و داده ها از دست برود، صفحه نقص ندارد اما ماژول SRAM و باتری نیاز به تعویض دارند و داده ها باید از نسخه پشتیبان دوباره بارگیری شوند.

این رایج ترین سناریوی اشتباه برای شکست هیئت مدیره است.

شکست پس از یک رویداد خاص:صاعقه زدن، افزایش برق، و یا حادثه ی زیاد جریان در کابینت الکتریکی ماشین می تواند به طور غیر قابل جبران به صفحه اصلی آسیب برساند.

در این موارد، خرابی تخته قطعی است و جایگزینی بدون تعمیر راه مناسب است.

تعویض A16B-3200-0490

تعویض صفحه اصلی یک رویداد نگهداری مهم است که به مهم ترین داده ها و پیکربندی در دستگاه مربوط می شود. موارد زیر باید قبل از تعویض صفحه در دست باشد:

تمام پارامترهای CNC به یک منبع خارجی پشتیبان گیری شده اند (کارت حافظه، RS-232، اترنت اگر در دسترس باشد).

برنامه نردبان PMC به صورت جداگانه پشتیبانی می شود.

تمام برنامه های قطعات پشتیبان گیری شده است. داده های ابزار و کار آفست ثبت شده یا پشتیبان گیری شده است. شناسایی ماژول SRAM و FROM تایید شده است (شماره قطعات ماژول، نسخه نرم افزار در FROM).

پس از نصب برد جایگزین: ماژول های اصلی FROM و SRAM را از برد قدیمی به صفحه جدید منتقل کنید (اگر ماژول ها کارآمد باشند).

اگر ماژول FROM خراب شود (از راه اندازی جلوگیری شود) ، ماژول های جدید FROM با نرم افزار سیستم صحیح از سازنده ماشین آلات یا سرویس FANUC مورد نیاز است.

تمام پارامترهای پشتیبان را پس از راه اندازی دوباره بارگیری کنید. قبل از بازگشت ماشین به تولید، حرکت محور، عملکرد پیچ و عملکرد PMC را بررسی کنید.

سوالات عمومی

Q1: آیا می توان ماژول SRAM را از صفحه شکست خورده به A16B-3200-0490 جایگزین منتقل کرد تا تمام داده های ماشین را بازیابی کند؟

بله، اگر خود ماژول SRAM آسیب ندیده باشد. اگر صفحه اصلی به دلیل یک خطای محلی (شکست پردازنده، بخش تغذیه آسیب دیده) در حالی که ماژول SRAM از نظر الکتریکی دست نخورده باقی مانده است،انتقال SRAM به برد جایگزین تمام پارامترها را بازگرداند، برنامه های جزئی، تعویض ها و داده های PMC در یک مرحله.

کارت جایگزین را با ماژول های SRAM و FROM منتقل شده، و دستگاه باید با پیکربندی اصلی راه اندازی شود.

اگر باتری SRAM قبل از یا در طول خرابی صفحه خالی شده باشد، ممکن است داده ها از دست رفته باشند ✅ پس از آن پشتیبان گیری ضروری می شود.

س2: CNC بعد از تعویض تخته، "SYSTEM ALARM 911" یا "920" را نشان می دهد.

هشدار 911 (خطای برابری DRAM) و 920 (خطای برابری SRAM) نشان دهنده نقص حافظه است.

پس از تعویض صفحه اصلی، این موارد به طور معمول ظاهر می شوند اگر: ماژول DRAM به طور کامل در سوراخ خود قرار نگرفته است (به طور محکم دوباره قرار می گیرد) ؛باتری ماژول SRAM خالی شده و داده ها خراب شده اند (باتری را جایگزین کنید)، بارگیری مجدد از نسخه پشتیبان) ، یا یک خرابی سخت افزاری واقعی در ماژول DRAM / SRAM وجود دارد (بررسی با یک ماژول شناخته شده خوب).

این آلارم ها لزوماً نشان دهنده یک صفحه ی جایگزین معیوب نیستند آنها نشان دهنده ی یک مشکل سیستم حافظه هستند که اغلب با قرار دادن مناسب ماژول و بارگذاری مجدد داده ها حل می شود.

سوال 3: A16B-3200-0490 می تواند چند محور را کنترل کند، و آیا این توسط تخته یا توسط نرم افزار تعیین می شود؟

صفحه ی فیزیکی اتصال های backplane را برای ماژول های کنترل محور فراهم می کند.اما تعداد محورهای فعال شده توسط ثبت گزینه نرم افزار در ماژول FROM تعیین می شود نه توسط سخت افزار صفحه.

یک A16B-3200-0490 با گزینه محور مناسب ثبت شده می تواند تا حداکثر پشتیبانی شده توسط آن نسل CNC (معمولا 4 محور برای سری 0i) را کنترل کند.

اضافه کردن یک محور به یک ماشین موجود مستلزم فعال کردن گزینه گسترش محور در نرم افزار سیستم است، نه جایگزینی صفحه اصلی.

سوال 4: آیا A16B-3200-0490 در سطح هیئت مدیره قابل تعمیر است یا جایگزینی کامل تنها گزینه است؟

تعمیرات سطح صفحه توسط مراکز تخصصی تعمیر FANUC امکان پذیر است. موارد معمول تعمیر در صفحه اصلی A16B-3200 عبارتند از:تعویض خازن الکترولیتیک (گسترین خرابی مرتبط با سن)، تعویض IC های جداگانه آسیب دیده توسط ESD یا افزایش قدرت، تعمیر حامل باتری و بازسازی کانکتور.

تعمیر زمانی مقرون به صرفه است که خرابی صفحه یک خرابی قطعات محلی باشد و نه آسیب PCB کلی (آثار سوخته، زیربنای ترک خورده) ناشی از یک رویداد الکتریکی شدید.

یک مرکز تعمیر معتبر پس از تعمیر، صفحه را در یک دستگاه آزمایش FANUC آزمایش می کند و قبل از بازگشت، عملکرد کامل را تأیید می کند.

س5: باتری SRAM در صفحه اصلی چیست و باید تا چه اندازه تعویض شود؟

باتری SRAM یک سلول لیتیوم است (معمولا سلول سکه 3V یا لیتیوم AA،بسته به پیکربندی حامل باتری بر روی نوع خاص صفحه) که قدرت را به ماژول SRAM در هنگام خاموش کردن ماشین حفظ می کند، حفظ تمام داده های ذخیره شده.

FANUC یک فواصل تعویض حدود 1 سال را مشخص می کند، اگرچه در عمل بسیاری از باتری ها 2 ٪ 5 سال در دمای اتاق قبل از افت ولتاژ به زیر حداقل سطح پشتیبانی SRAM دوام می آورند..

دستگاه CNC هنگام کاهش ولتاژ به زیر آستانه هشدار یک آژیر کم مصرف باتری (معمولا ALM 7001 یا مشابه آن) تولید می کند. این آژیر باید بلافاصله فعال شود.به عنوان از دست دادن اطلاعات رخ می دهد زمانی که باتری به صفر می رسد.

تعویض باتری باید با روشن شدن دستگاه انجام شود (به طوری که SRAM در طول تعویض انرژی فعال را مصرف می کند) تا از دست دادن داده ها در طول روش جلوگیری شود.
