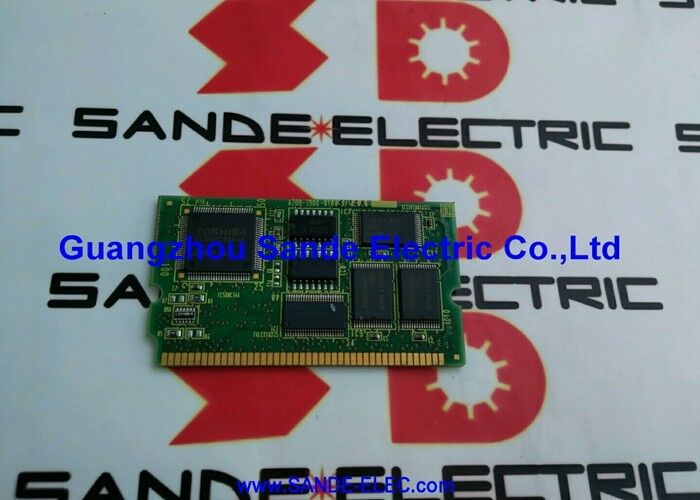

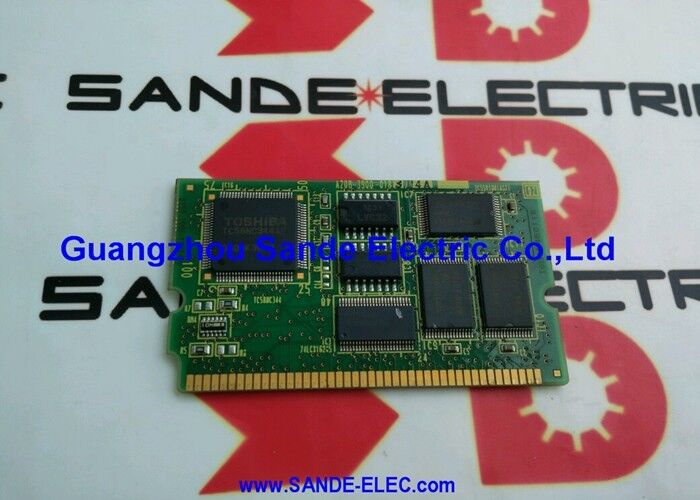

A20B-3900-0183 صفحه مدار FANUC A2OB-39OO-O183 A20B39000183

FANUC A20B-3900-0183 | 32 مگابایت از + 512 هزار ماژول حافظه SRAM — سری 16i / 18i / 21i مدل B CNC

دو عملکرد حافظه در یک ماژول

A20B-3900-0183 یک برد دختر پلاگین است که دو نوع حافظه متمایز را در یک ماژول ترکیب می‌کند و نقش‌های مختلفی را در کنترل CNC سری i FANUC انجام می‌دهد:

32 مگابایت از (فلش رام):ذخیره سازی غیر فرار برای نرم افزار عامل CNC، برنامه نردبان PMC، داده های برنامه قطعه، و فایل های پارامتر سروو. محتویات FROM بدون شارژ باتری باقی می مانند. هنگامی که CNC بوت می شود، نرم افزار سیستم از FROM به RAM کار بارگیری می شود. FROM باید پس از تعویض ماژول با استفاده از بسته نرم افزاری صحیح برای مدل نصب شده CNC و پیکربندی گزینه، بارگذاری مجدد شود.

512K SRAM (با باتری):پارامترهای ماشین، داده‌های افست ابزار، آفست مختصات کار و سایر داده‌های عملیاتی بلادرنگ را که باید در چرخه‌های قدرت زنده بمانند، نگهداری می‌کند. SRAM برای حفظ محتویات خود به باتری پشتیبان مداوم نیاز دارد. باتری پشتیبان روی برد اصلی CNC یا در یک نگهدارنده باتری مجاور قرار دارد - نه در خود این ماژول حافظه. باتری خالی شده باعث از دست رفتن داده های SRAM می شود. همیشه قبل از برداشتن یا تعویض این ماژول وضعیت باتری را بررسی کنید.

مشخصات کلیدی

مدل B - شبیه مدل A نیست

در خانواده FANUC 16i/18i/21i، مدل A و مدل B از مشخصات مختلف ماژول حافظه استفاده می کنند. A20B-3900-0183 با 512K SRAM نوع مدل B است. A20B-3900-0163 که دارای 1MB SRAM است، معمولاً با نسل مدل A مرتبط است. نصب یک ماژول با ظرفیت SRAM اشتباه یا نسخه FROM برای مدل نصب شده CNC یا در مقداردهی اولیه یا خطاهای سازگاری ایجاد می کند.

قبل از سفارش، حرف مدل CNC نصب شده (مدل A یا مدل B) را از صفحه اطلاعات سیستم CNC تأیید کنید. شماره قطعه ماژول نصب شده را از روی برچسب روی PCB تأیید کنید - نه فقط از مستندات، زیرا ماژول ها را می توان در طول سرویس قبلی به صورت میدانی تغییر داد.

نکات رویه تعویض

هنگامی که ماژول حذف می‌شود، محتوای FROM به‌طور خودکار حفظ نمی‌شود - اگر پیکربندی نرم‌افزار از حالت کارخانه تغییر کرده باشد، قبل از حذف از تمام داده‌های FROM نسخه پشتیبان تهیه کنید. داده های SRAM تا زمانی که باتری پشتیبان در طول تعویض سالم بماند، حفظ می شود. اگر روش اجازه می دهد، ماژول را در حالی که CNC روشن است، تعویض کنید، یا اطمینان حاصل کنید که یک نسخه پشتیبان جدید قبل از شروع کار وجود دارد. پس از نصب جایگزین، نرم افزار FROM را مجدداً بارگیری کنید و قبل از اجرای تولید، داده های SRAM را از نسخه پشتیبان بازیابی کنید.

سوالات متداول

Q1: آیا باتری پشتیبان داخل خود ماژول A20B-3900-0183 قرار دارد؟

خیر. باتری پشتیبان SRAM روی برد اصلی CNC یا در یک نگهدارنده باتری در نزدیکی برد اصلی قرار دارد - نه در داخل این ماژول حافظه. برداشتن این ماژول روی باتری تاثیری ندارد. با این حال، اگر باتری قبل یا در حین تعویض خالی شود، داده های SRAM (پارامترها، افست ها) از بین می رود. قبل از شروع تعویض ماژول حافظه، وضعیت باتری را بررسی کنید.

Q2: چه داده هایی باید پس از جایگزینی A20B-3900-0183 دوباره بارگیری شوند؟

محتوای FROM (نرم افزار عامل CNC، نردبان PMC، فایل های پارامتر) باید از نسخه پشتیبان بارگیری مجدد شود. داده‌های SRAM (پارامترهای ماشین، ابزار و جابجایی‌های کاری) باید از پشتیبان‌گیری بازیابی شوند، اگر در حین تعویض حفظ نشدند. قبل از هر گونه تعویض ماژول حافظه، یک نسخه پشتیبان کامل از دستگاه که داده های FROM و SRAM را پوشش می دهد ضروری است.

Q3: آیا A20B-3900-0183 (512K SRAM) می تواند جایگزین A20B-3900-0163 (1MB SRAM) شود؟

نه. ظرفیت های مختلف SRAM به نسل های مختلف مدل CNC با اندازه جدول پارامترهای مختلف خدمت می کنند. نصب یک ماژول با SRAM ناکافی باعث ایجاد خطاهای ذخیره پارامتر می شود. نصب یک ماژول SRAM بالاتر در سیستمی که به آن نیاز ندارد نیز ممکن است مشکلات سازگاری ایجاد کند. همیشه شماره قطعه دقیق را با مدل CNC نصب شده مطابقت دهید.

Q4: CNC یک خطای FROM checksum را پس از روشن شدن نشان می دهد. آیا ماژول حافظه ایراد دارد؟

یک خطای جمع کنترل FROM معمولاً نشان می‌دهد که محتوای FROM خراب شده است - یا به دلیل قطع برق در طول عملیات نوشتن یا به دلیل خراب شدن تراشه فلش. سعی کنید نرم افزار FROM را از یک نسخه پشتیبان تمیز مجدد بارگیری کنید. اگر بعد از بارگذاری مجدد خطا همچنان ادامه داشت، حافظه فلش ماژول ضعیف شده و ماژول نیاز به تعویض دارد.

Q5: CNC یک هشدار حافظه (خطای برابری SRAM یا مشابه) را هنگام راه اندازی نشان می دهد. آیا این ماژول حافظه است؟

خطای برابری در SRAM می‌تواند نشان‌دهنده خالی شدن باتری پشتیبان (که باعث خرابی داده‌ها در حین خاموش شدن می‌شود) یا خرابی تراشه SRAM باشد. ابتدا باتری پشتیبان را بررسی و تعویض کنید - اگر خطا پس از تعویض باتری و بازیابی اطلاعات SRAM برطرف شد، باتری علت آن بوده است. اگر خطا با باتری سالم تایید شده و داده‌های بارگیری مجدد ادامه یابد، SRAM در ماژول از کار افتاده است و ماژول نیاز به تعویض دارد.
