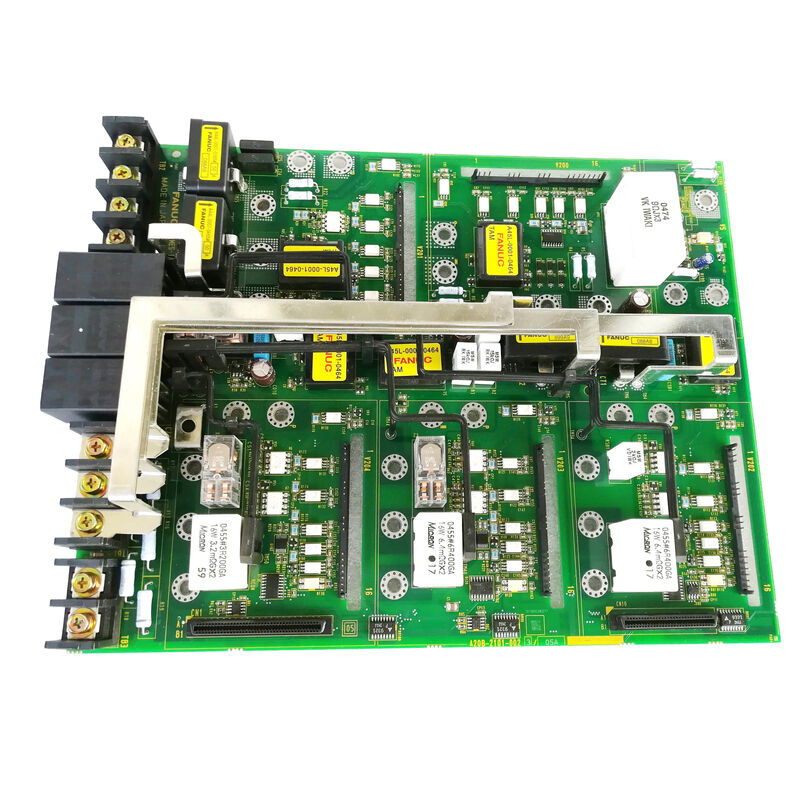

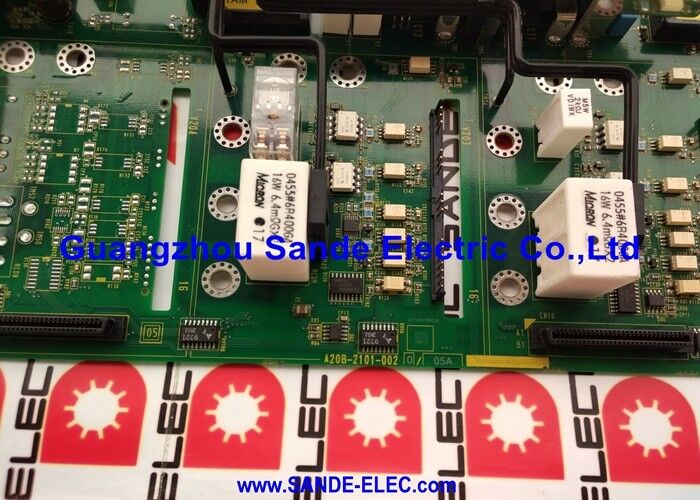

صفحه مدار CNC Fanuc 200 وات تقویت کننده PCB A20B-2101-0020

A20B-2101-0050 FANUC Beta-i SVM1-4i / SVM1-20i / SVM1-40i Servo Control PCB FSSB / Dynamic Brake / سری A06B-6130

Beta-i SVM1 Servo Drive اقتصاد تک محور

سری FANUC Beta-i SVM1 یک تقویت کننده سرو تک محوری از خط محرک اقتصاد Beta-i FANUC است. در حالی که سری Alpha-i SVM2 دو محور سرو را در یک ماژول فراهم می کند،SVM1 یک ماژول را به یک محور اختصاص می دهد، راه حل مقرون به صرفه تر برای ماشین آلات که در آن محرک های تک محوری ترجیح داده می شوند یا در آن جایگزین محور های فردی عملی تر است.

SVM1 شامل طیف وسیعی از امتیازات جریان خروجی در خانواده محصول A06B-6130 است:

A20B-2101-0050 PCB کنترل است که به سه نوع اول 4i ، 20i و 40i خدمت می کند. 80i جریان بالاتر از PCB کنترل جداگانه A20B-2101-0051 استفاده می کند.

مشخصات کلیدی

A20B-2101-0050 در مقابل A20B-2101-0051 انتخاب هیئت کنترل

هر دو PCB کنترل Beta-i SVM1 در سری A20B-2101 هستند:

A20B-2101-0050:برای SVM1-4i، SVM1-20i، SVM1-40i درجه بندی جریان تا 40A اوج. انواع جریان پایین تر از تخته های قدرت A20B-2101-0090 و A20B-2101-0091 با این کارت کنترل استفاده می کنند.

A20B-2101-0051:برای مدل های SVM1-80i و SVM1-40HVi ′′ جریان اوج بالاتر و ولتاژ بالا (400 ′′ 480V) که نیاز به مقیاس دهی مختلف جریان بازخورد و پیکربندی دروازه دارند.

این دو صفحه کنترل قابل تعویض نیستند. نصب A20B-2101-0051 در یک SVM1-20i، یا A20B-2101-0050 در یک SVM1-80i، باعث رفتار نادرست سرو می شود.

سناریوهای کاربرد

خطای صفحه کنترل SVM1-40i:یک تقویت کننده سرو Beta-i SVM1-40i (A06B-6130-H003) یک آلارم سرو ایجاد می کند. هیئت مدیره برق به درستی تست می کند. PCB کنترل A20B-2101-0050 به عنوان خطا شناسایی می شود.تعویض عملکرد محور سرو را بازگرداند.

تعمیر سرواوی چند محور:یک چرخ دنده CNC از سه درایو جداگانه SVM1-20i استفاده می کند. یک درایو یک هشدار ارتباطی FSSB مداوم را ایجاد می کند. صفحه کنترل A20B-2101-0050 در درایو آسیب دیده تعویض می شود.

سوالات عمومی

س1: آیا A20B-2101-0050 از کنترل جریان HRV (وکتور پاسخ بالا) پشتیبانی می کند؟

سری Beta-i SVM1 با A20B-2101-0050 از کنترل جریان استاندارد HRV پشتیبانی می کند. HRV3 با عملکرد بالاتر در نسخه A20B-2101-0051 (برای SVM1-80i) در دسترس است. برای SVM1-4i ، 20i ،و 40i برنامه های کاربردی، پهنای باند حلقه کنترل ارائه شده توسط A20B-2101-0050 با پوشش عملکرد این درایوهای کوچکتر مطابقت دارد.

س2: آیا A20B-2101-0050 می تواند جایگزین A20B-2101-0051 در SVM1-80i شود؟

شماره A20B-2101-0051 برای SVM1-80i مشخص شده است. نوع جریان بالاتر نیاز به مقیاس دهی بازخورد جریان متفاوت و رابط مختلف درایو دروازه به دستگاه های IGBT بزرگتر دارد.نصب A20B-2101-0050 در یک SVM1-80i باعث تنظیم جریان نادرست خواهد شد، احتمالاً باعث آژیرهای سرو می شود.

سوال 3: آیا تعویض A20B-2101-0050 نیاز به وارد کردن مجدد پارامتر سرو دارد؟

شماره: پارامترهای سرو (موتور ID، نوع انکودر، دستاوردها، محدودیت های جریان) در حافظه پارامتر اصلی CNC ذخیره می شوند. جایگزینی A20B-2101-0050 بر پارامترهای ذخیره شده تأثیر نمی گذارد.بعد از نصب تخته ی جایگزین، CNC ارتباط FSSB را دوباره برقرار می کند و پارامترهای موجود را به PCB کنترل جدید اعمال می کند.

سوال 4: صفحه برق جفت شده با A20B-2101-0050 در هر نوع SVM1 چیست؟

• SVM1-4i (H001) و SVM1-20i (H002): صفحه برق A20B-2101-0091
• SVM1-40i (H003): صفحه برق A16B-3200-0512

هر دو صفحه کنترل (A20B-2101-0050) و صفحه برق باید سالم باشند تا درایو کار کند.قبل از تعویض تنها یک، تایید کنید که آیا مشکل در صفحه کنترل یا صفحه برق است..

س5: آیا می توان درایوهای SVM1 را برای جریان ترکیبی بالاتر موازی کرد؟

شماره: درایوهای FANUC SVM1 به عنوان تقویت کننده های تک محوری مستقل طراحی شده اند. جریان نمی تواند بین واحدهای موازی SVM1 در یک موتور محوری یکسان به اشتراک گذاشته شود.برای نیازهای محور جریان بالا که از 40A بالاتر است (حد محدوده A20B-2101-0050)، ماژول های SVM1-80i (A20B-2101-0051) یا ماژول های سری Alpha-i راه حل مناسب هستند.
