FANUC A16B-1212-0901 ♪ منبع برق A1 (C1 نوع) Series 16/18 CNC اصلی قفسه / 200V / 0.91 کیلوگرم

منبع برق A1 چه قدرت دارد و چرا باتری درون آن مهم است

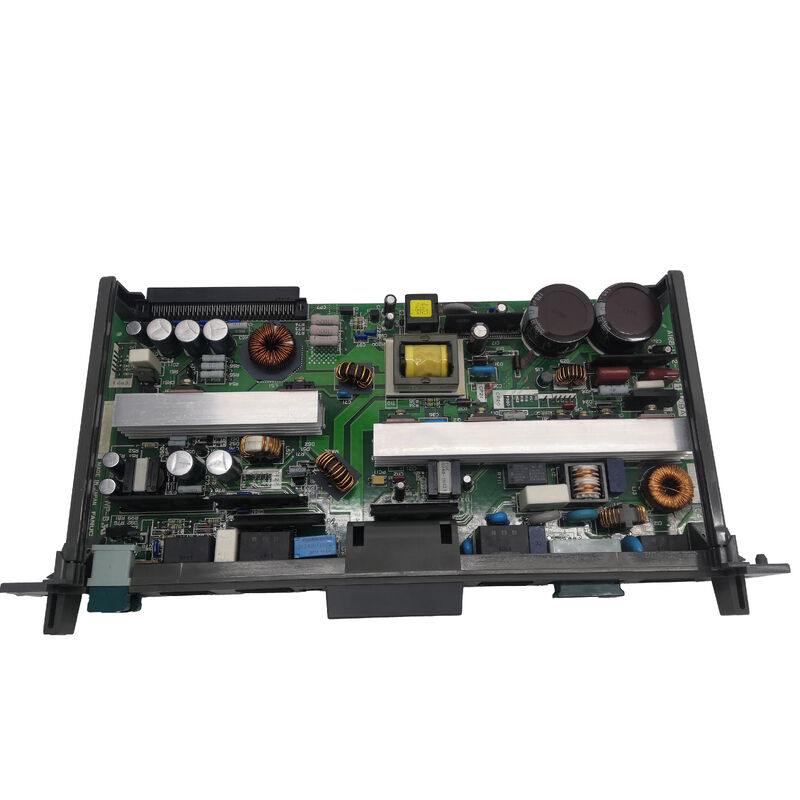

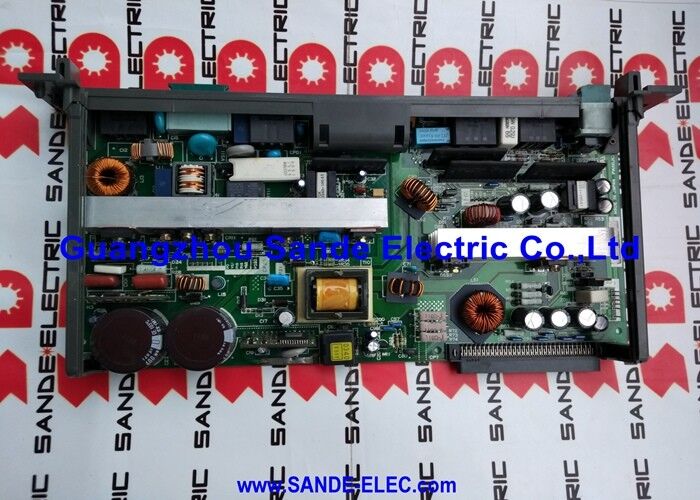

A16B-1212-0901 یک PSU A1 از نوع C1 است که در قفسه اصلی 2 اسلات کنترل های CNC FANUC سری 16 و 18 قرار می گیرد.و EDMs ساخته شده در اطراف این نسل کنترل کنندهدر قفسه ای که در کنار صفحه اصلی پردازنده و صفحه I/O قرار دارد قرار دارد و به تمام صفحه های موجود در قفسه انرژی می دهد.

این منبع برق دارای یک واحد I / P داخلی است که یک مدار رله قدرت ورودی یکپارچه را مدیریت می کند.تعطیلی رله بین مدار توقف اضطراری خارجی و منطق قدرت داخلی CNC از طریق این واحد اجرا.

باتري احتياطيه به صورت فزيکي داخل اين واحد برق هستاین باتری داده های SRAM را در صفحه اصلی CPU (پارامترهای CNC، برنامه ها، جابجایی ابزار) در هر زمانی که CNC خاموش می شود حفظ می کند.این یک نتیجه مستقیم برای جایگزینی دارد: اگر A16B-1212-0901 برای مدت بیش از ۳۰ دقیقه از قفسه خارج شود، باتری دیگر نمی تواند SRAM برد CPU را تامین کند و داده های ذخیره شده ممکن است از بین برود.نگه داشتن واحد اصلی نصب شده تا جایگزین آماده برای نصب است. اگر منبع برق برای مدت طولانی قبل از ورود قطع شده است ، قبل از شروع ماشین ، بررسی کنید که داده های CNC هنوز از یک نسخه پشتیبان فعلی سالم هستند.

مشخصات کلیدی

نشان دهنده خطای و مکان فیوز

دو لامپ LED روی صفحه جلو منبع برق وضعیت فوری را فراهم می کند:

تولید ناخالص داخلی (سبز):هنگامی که قدرت ورودی AC در CP1 وجود دارد روشن می شود. اگر PIL با قدرت ماشین روشن است، منبع AC ورودی و فیوز را در F1 بررسی کنید (فیوز ورودی AC 200V: Daito GP75)

لامپ قرمز:روشن می شود وقتی که منبع برق یک مشکل داخلی را تشخیص دهد.این ال ای دی روشن با PIL نیز در نشان می دهد که منبع تغذیه دریافت AC است اما یک مشکل داخلی دارد PSU نیاز به تعویض یا تعمیر.

فیوز های اضافی از خروجی CRT / LCD 9 اینچی (F3) و قدرت واحد I / O (F4) محافظت می کنند.باتری مورد استفاده در این PSU A98L-0031-0012 است که با واحد همراه نیست و باید به صورت جداگانه سفارش داده شود اگر باتری موجود کم شود..

سوالات عمومی

سوال1: چرا A16B-1212-0901 اصلی باید تا زمان ورود جایگزین نصب شود؟

باتری پشتیبان SRAM به صورت فیزیکی در داخل این منبع تغذیه قرار دارد. این باتری به طور مداوم از طریق اتصال backplane به SRAM صفحه اصلی CPU تغذیه می کند. حذف PSU باعث قطع برق باتری به SRAM می شود.و پارامتر CNC و داده های برنامه می تواند در عرض 30 دقیقه از دست رفته است. نصب اصلی را نگه دارید تا زمانی که آماده باشید بلافاصله جایگزین را نصب کنید.

سوال 2: LED سبز PIL خاموش است و CNC روشن نمی شود. آیا PSU معیوب است؟

PIL off به معنای عدم قدرت AC در ورودی PSU است. قبل از فرض یک PSU معیوب، ولتاژ AC ورودی در CP1 را با یک متر بررسی کنید. فیوز ورودی F1 (Daito GP75) را بررسی کنید.اگر ولتاژ AC وجود دارد و فیوز دست نخورده است اما PIL خاموش باقی می ماند، مدار ورودی PSU خراب شده است و واحد نیاز به تعمیر یا تعویض دارد.

س3: کدام کنترل های FANUC با A16B-1212-0901 سازگار هستند؟

این واحد به کنترل های FANUC سری 16 و 18 نسل اول در مدل های A و B متصل می شود: 16-MA، 16-MB، 16-TA، 16-TB، 16-W، 18-MA، 18-MB، 18-TA، 18-TB، 18-MC و 18-TC.برخی از کنترل کننده های ربات R-J نیز از این منبع برق استفاده می کنند. آن را متناسب با پیکربندی های قفسه های فشرده دو-سلاوت نه قفسه های چند-سلاوت بزرگتر مورد استفاده در پیکربندی های CNC با ظرفیت بالاتر.

سوال 4: A16B-1212-0901 از چه باتری استفاده می کند و باید تا چه اندازه تعویض شود؟

شماره قطعه باتری A98L-0031-0012 است و در PSU وجود ندارد. FANUC به طور معمول توصیه می کند که هر 2 یا 3 سال یا هنگامی که آژیر باتری در CNC ظاهر می شود، جایگزین شود.اگر امکان دارد باتری را با CNC روشن جایگزین کنید تا از دست دادن داده های SRAM جلوگیری شود.

سوال 5: آیا می توان A16B-1212-0901 را تعمیر کرد یا باید جایگزین شود؟

تعمیر به طور گسترده ای از طریق متخصصین تعمیر FANUC CNC PSU در دسترس است. نقاط معیوبیت رایج شامل خازن های فیلتر خروجی DC، اجزای مرحله اصلاح کننده و رله در واحد I / P است.یک واحد تعمیر شده از یک متخصص با بررسی تست بار کامل بر روی یک کنترل کار FANUC 16/18 یک جایگزین قابل اعتماد و اقتصادی برای تهیه یک جایگزین است.
