| محل منبع | آلمان |
| نام تجاری | HEIDENHAIN |
| گواهی | CE ROHS |

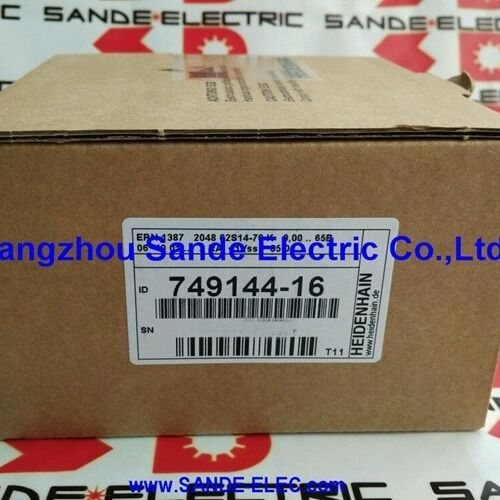

| شماره مدل | 749144-16 |

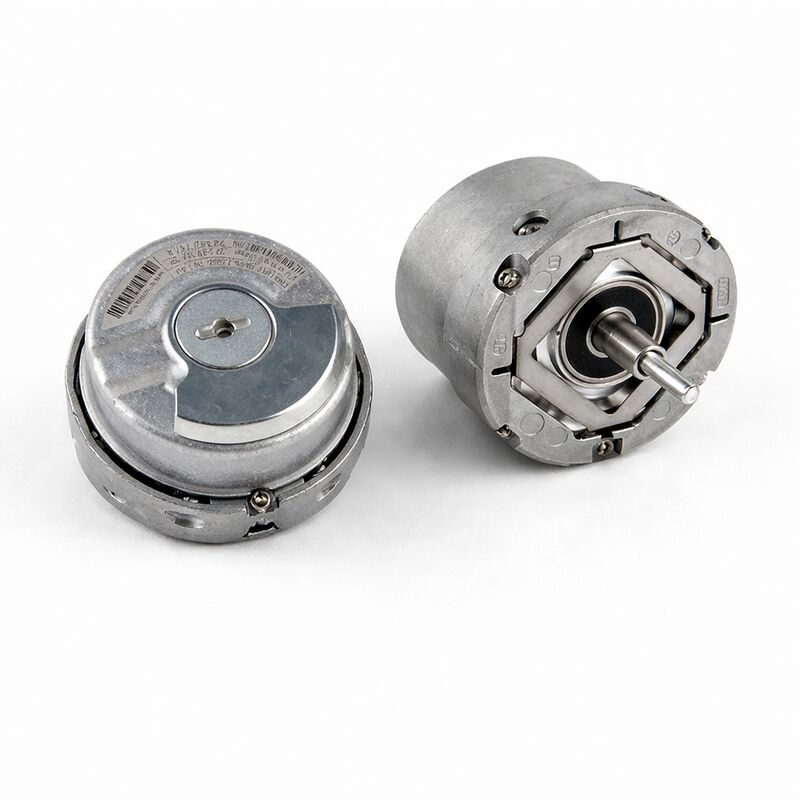

در749144-16 به طور معمول به عنوانHEIDENHAIN ERN 1387 2048 رمزگذاری روتاری افزایشی. داده های فهرست منتشر شده برای این شناسه دقیق به طور منظم آن را به عنوانERN1387 2048 62S14-70، در حالی که اطلاعات محصول HEIDENHAINERN 1387 درسری ECN/ERN 1300 از انکودرهای چرخان با لاغرهای یکپارچه برای کنترل سرو درایو آسانسور.
اين خانواده به عنوان مصرف کنندهاتصال سطح صاف،یک اتصال سخت در آستین، وابعاد یکسانی برای رابط های مختلف الکتریکی.
کلاس محصول نقش کاربرد واقعی آن را کاملاً روشن می کند.
این نوع رمزگذاری برای سنجش عمومی خریداری نمی شود. معمولاً در مواردی انتخاب می شود که کیفیت بازخورد حرکت به طور مستقیم بر نحوه تفسیر چرخش و موقعیت سیستم درایو تأثیر می گذارد.
در سیستم های نصب شده واقعی، این اغلب به معنای تعویض دقیق مهم تر از ادعاهای سازگاری گسترده است، به ویژه زمانی که دستگاه در حال حاضر به یک خانواده کدگذاری خاص، مفهوم نصب،و ساختار سیگنال.
این یک نتیجه گیری مهندسی بر اساس خانواده محصول ERN 1387 و شناسایی دقیق بازار 749144-16 است.
749144-16 مناسب ترینوظایف بازخورد servo-drive، به خصوص در سیستم های با استفاده ازپیکربندی کدگر سبک ERN 1387کنترل سرو درایو آسانسور، و سری گسترده تر ERN 1300 به عنوان یک پلت فرم انکودر افزایشی با لاغرهای یکپارچه و تحمل بالا برای تغییرات نصب توصیف می شود.
این باعث می شود که این مدل به ویژه در مواردی که بازخورد چرخش پایدار، نصب جمع و جور و کیفیت قابل اعتماد سیگنال مهم است، مناسب باشد.
در کار جایگزینی عملی، این نوع کدگذاری است که خریداران معمولاً با ID دقیق و نه با اندازه کدگذاری عمومی منبع می گیرند. دلیل ساده است: نوع سیگنال، سبک کانکتور،ترتیب گودال، و هندسه نصب همه تاثیر می گذارد که آیا جایگزین خواهد شد و رفتار به عنوان انتظار می رود.
فهرست دقیق برای 749144-16 و ویژگی گسترده تر ERN 1387 هر دو این دیدگاه جایگزین را پشتیبانی می کنند.
این یک نتیجه گیری مهندسی بر اساس لیست 749144-16 منتشر شده و داده های محصول ERN 1387 است.
این مدل باید به عنوان یکقطعه ی بازخورد دقیق درایو، نه به عنوان یک رمزگذاری کننده ی عمومی که فقط بر اساس شمارش نبض انتخاب می شود. خریداران باید شماره ی شناسایی نصب شده، سبک اتصال مکانیکی، سبک کانکتور را بررسی کنند.رابط سیگنالدر خانواده ERN 1387، این جزئیات بخشی از هویت محصول هستند، نه فقط گزینه های ثانویه.
این یک توصیه مهندسی است که بر اساس اطلاعات محصول HEIDENHAIN ERN 1387 و داده های لیست 749144-16 منتشر شده است.
| پارامتر | ارزش |
|---|---|
| شماره بخش | 749144-16 |
| تولید کننده | هيدنهين |
| شناسایی بازار مشترک | ERN 1387 2048 62S14-70 |
| نوع محصول | کدگر روتری افزایشی |
| زمینه سری | ERN 1300 / ERN 1387 |
| تعداد خط ها | 2048 |
| رابط سیگنال | 1 Vpp سیگنال های افزایشی |
| سیگنال های تغییر | 1 Vpp (Z1) |
| ولتاژ | 5 ولت DC |
| زمینه ی اتصال | کانکتور PCB 14 پین |
| سبک شفت | گره مخروط Ø 9.25 میلی متر، 1:10 |
| حرکت محوری مجاز | ±0.5 میلی متر |
| حفاظت | IP40 در صورت نصب |
| زمینه کاربرد | بازخورد آسانسور / درایو |
سوال1: 749144-16 چه نوع محصولی است؟
این یکHEIDENHAIN افزونه ای رمزگذاری روتاری، به طور معمول به عنوانERN 1387 2048 62S14-70
سوال 2: چه چیزی این کدگذاری را در سیستم های درایو واقعی ارزشمند می کند؟
ارزش آن از ارائهبازخورد چرخش پایدار در برنامه هایی که در آن محرک به سیگنال های افزایشی دقیق و هندسه نصب قابل پیش بینی بستگی دارد.
این یک نتیجه گیری مهندسی بر اساس نقش خانواده ERN 1387 است.
س3: بیشتر با چه کاربردهایی مرتبط است؟
بیشتر بابازخورد سرو درایو، به ویژهکنترل سرو درایو آسانسور در خانواده محصولات ERN 1387
سوال 4: چرا تطبیق دقیق شناسایی برای این مدل مهم است؟
زیرا ساختار سیگنال، سبک کانکتور، ترتیب میله و مفهوم نصب، همه بر تناسب و رفتار این انکودر تأثیر می گذارند.
در مورد اجزای بازخورد، این جزئیات معمولاً حیاتی هستند. این یک نتیجه گیری مهندسی بر اساس داده های محصول ERN 1387 و هویت لیست 749144-16 است.
س5: قبل از سفارش چه چیزی باید بررسی شود؟
شماره شناسه نصب شده، خانواده رمزگذاری کننده، سبک کانکتور، ترتیب میله / کوپلر و رابط سیگنال مورد نیاز که قبلاً در دستگاه استفاده شده است را بررسی کنید.
