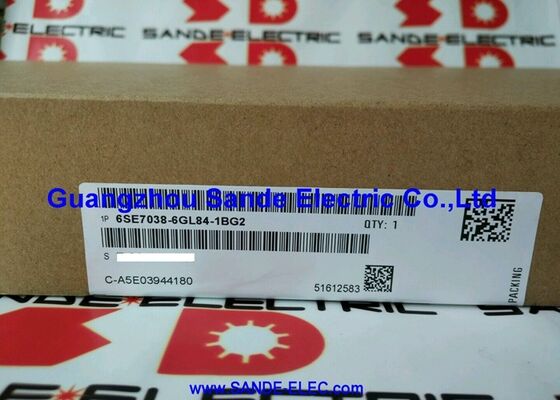

نسخه جدید سیمنز اینورتر IVI بورد 6SE7038-6GL84-1BG2 6SE70386GL841BG2 6SE7O38-6GL84-1BG2 6SE7 038-6GL84-1BG2

6SE7038-6GL84-1BG2 | برد رابط اینورتر زیمنس SIMOVERT Masterdrives IVI — فیبر نوری / 380–690 ولت 3AC / 0.2 کیلوگرم

IVI - رابط ولتاژ اینورتر در معماری MASTERDRIVES

6SE7038-6GL84-1BG2 یک برد IVI (واسط ولتاژ اینورتر) است - یک نوع ماژول تعریف شده در معماری داخلی SIMOVERT MASTERDRIVES. در سیستم MASTERDRIVES، IVI لایه رابط سیگنال بین واحد کنترل درایو و مرحله قدرت (سخت افزار اینورتر/مبدل) را فراهم می کند.

توزیع دستور دروازه:IVI دستورات سوئیچینگ PWM را از واحد کنترل MASTERDRIVES دریافت می کند و آنها را به بردهای راه انداز مناسب IGBT یا دروازه تریستور (ماژول های IGD) هدایت می کند - دستورات شلیک را به نیمه هادی های قدرت توزیع می کند.

مسیریابی بازخورد ولتاژ:IVI سیگنال‌های بازخورد ولتاژ باس DC و ولتاژ منبع AC را از مرحله برق جمع‌آوری می‌کند و آنها را در قالب سیگنال استاندارد مورد نیاز سیستم‌افزار تنظیم MASTERDRIVES به واحد کنترل ارائه می‌کند.

جداسازی فیبر نوری:6SE7038-6GL84-1BG2 از پیوندهای ارتباطی فیبر نوری استفاده می کند - فرمان های گیت و سیگنال های بازخورد را به عنوان پالس های نور از طریق کابل های فیبر نوری به جای سیگنال های الکتریکی منتقل می کند. این یک ایزوله گالوانیکی بین الکترونیک کنترل و مرحله برق ولتاژ بالا را فراهم می کند و ایمنی EMC را در برابر نویز سوئیچینگ تولید شده توسط ترانزیستورهای پرقدرت IGBT در کلاس درایو 6SE7038-6GL84 تضمین می کند.

مشخصات کلیدی

پوشش چند ولتاژ - 380 ولت تا 690 ولت

برد 6SE7038-6GL84-1BG2 IVI برای استفاده در سه کلاس ولتاژ تأیید شده است:

380–460 ولت AC:محدوده ولتاژ صنعتی استاندارد اروپا و آمریکای شمالی - در خدمت اکثر تاسیسات MASTERDRIVES.

500–575 ولت متناوب:محدوده ولتاژ متوسط ​​که آمریکای شمالی و برخی از سیستم های تامین صنعتی را در ولتاژهای بالا پوشش می دهد و استانداردهای اسکاندیناوی (500 ولت) و برخی از استانداردهای تامین بین المللی را پوشش می دهد.

660–690 ولت AC:محدوده صنعتی با ولتاژ بالا - سرویس‌دهی به تاسیسات اروپایی که در آن منبع تغذیه 660 ولت یا 690 ولت AC تلفات توزیع را برای درایوهای پرقدرت کاهش می‌دهد، که در کارخانه‌های صنعتی بزرگ و کاربردهای دریایی/دریایی رایج است.

یک نوع برد IVI که هر سه کلاس ولتاژ را پوشش می دهد، موجودی قطعات یدکی را برای نصب های چند ولتاژی ساده می کند.

سناریوهای کاربردی

خطای برد IVI در شاسی بزرگ MASTERDRIVES:نصب 6SE7038-6GL84 MASTERDRIVES خطاهای ارتباطی درایو گیت را ایجاد می کند - پیوندهای فیبر نوری IVI خطاها را نشان می دهند. پس از بررسی کابل های فیبر، 6SE7038-6GL84-1BG2 به عنوان عیب برد شناسایی می شود. جایگزینی مسیریابی و بازخورد صحیح فرمان گیت را بازیابی می کند.

نگهداری برنامه ریزی شده MASTERDRIVES:تاسیساتی که درایوهای شاسی 6SE7038-6GL84 کار می کند، یک یدک 6SE7038-6GL84-1BG2 را برای بازیابی سریع عیب در خود نگه می دارد - از توقف طولانی مدت در یک درایو تولیدی بزرگ جلوگیری می کند.

سوالات متداول

Q1: نقش ارتباط فیبر نوری در 6SE7038-6GL84-1BG2 چیست؟

پیوندهای فیبر نوری جایگزین مسیرهای سیگنال مسی می شوند که در غیر این صورت دستورات گیت و بازخورد را بین الکترونیک کنترل و مرحله قدرت حمل می کنند. در درایوهای کلاس 6SE7038، سوئیچینگ IGBT پرقدرت ولتاژهای گذرا (dV/dt) تولید می‌کند که تداخل قابل توجهی را در سیم‌های سیگنال مسی ایجاد می‌کند - احتمالاً فرمان‌های گیت یا سیگنال‌های بازخورد را خراب می‌کند. کابل های فیبر نوری پالس های نور را حمل می کنند، نه سیگنال های الکتریکی، بنابراین از این تداخل الکترومغناطیسی مصون هستند. پیوندهای فیبر نوری همچنین عایق گالوانیکی کاملی را بین الکترونیک کنترل ولتاژ پایین و باس DC ولتاژ بالا ایجاد می کنند.

Q2: آیا 6SE7038-6GL84-1BG2 جایگزین نوع IVI BG0 (6SE7038-6GL84-1BG0) می شود؟

BG0 و BG2 انواع مختلف IVI برای همان سری درایوهای 6SE7038-6GL84 هستند. اینکه آیا BG2 می‌تواند جایگزین BG0 شود، بستگی به وجود تفاوت‌های سخت‌افزاری یا میان‌افزاری بین انواعی دارد که بر سازگاری تأثیر می‌گذارد. قبل از تعویض، از مستندات مربوط به قطعات یدکی SIMOVERT MASTERDRIVES اطمینان حاصل کنید. هنگام سفارش تعویض مستقیم، همیشه شماره قطعه نوع نصب شده را مطابقت دهید.

Q3: کدام آلارم های MASTERDRIVES خطای 6SE7038-6GL84-1BG2 IVI را نشان می دهد؟

خطاهای برد IVI کدهای هشدار مربوط به خطاهای ارتباطی فیبر نوری بین واحد کنترل و مرحله برق را تولید می کنند - معمولاً آلارم های سخت افزاری که در درایو ظاهر می شوند، از دست دادن فرمان گیت یا سیگنال بازخورد را در یک یا چند کانال فیبر نشان می دهند. این خطاها با خطاهای مرحله قدرت (که آلارم‌های اضافه جریان یا ولتاژ اتوبوس تولید می‌کنند) و خطاهای واحد کنترل (که آلارم‌های نرم‌افزار یا پارامتر تولید می‌کنند) متفاوت است. قبل از محکوم کردن برد IVI، مطمئن شوید که کابل‌ها و کانکتورهای فیبر نوری سالم هستند.

Q4: هنگام تعویض 6SE7038-6GL84-1BG2 چه اقدامات احتیاطی اعمال می شود؟

منبع تغذیه شاسی MASTERDRIVES را جدا کرده و قفل کنید. درایوهای کلاس 6SE7038 دارای خازن‌های باس DC بزرگی هستند که ولتاژ خطرناک را پس از جداسازی شبکه حفظ می‌کنند - دستورالعمل تخلیه کامل راهنمای تعمیر و نگهداری MASTERDRIVES را دنبال کنید و قبل از دسترسی مطمئن شوید که ولتاژ باس DC زیر 50 ولت است. برد IVI 0.2 کیلوگرم است و فقط ولتاژهای سطح سیگنال را در حین کار کنترل می کند، اما از نظر فیزیکی در محفظه درایو در نزدیکی قطعات ولتاژ بالا قرار دارد. با اقدامات احتیاطی ضد الکتریسیته ساکن رفتار کنید.

Q5: آیا جایگزینی 6SE7038-6GL84-1BG2 بر پارامترهای درایو MASTERDRIVES تأثیر می گذارد؟

پارامترهای درایو در واحد کنترل MASTERDRIVES ذخیره می شوند - نه در برد IVI. تعویض برد IVI بر داده های موتور ذخیره شده، نقاط تنظیم سرعت یا پارامترهای حلقه کنترل تأثیری نمی گذارد. پس از نصب برد جایگزین و بررسی صحیح اتصال فیبر نوری، قبل از فعال کردن مجدد درایو در بار کم، تأیید کنید که درایو آزمایش خودآزمایی را کامل کرده و ارتباط مرحله برق برقرار می شود.
