صفحه ترمز اصلی سیمنس / صفحه جذب / صفحه محافظت از افزایش A5E002268102 A5EOO22681O2

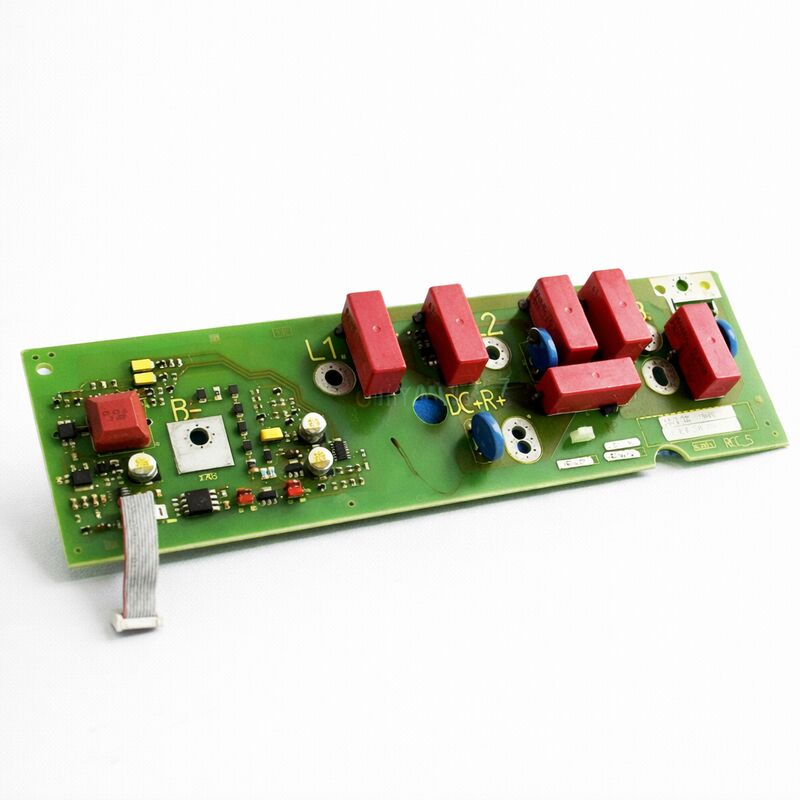

زیمنس A5E002268102 | قطعه یدکی برد مدار چاپی درایو و اتوماسیون صنعتی — سری A5E، آلمان

شماره قطعه: A5E002268102

سازنده: زیمنس AG (آلمان)

نوع محصول: برد مدار چاپی قطعه یدکی — سری A5E

سری قطعه: A5E (شماره‌گذاری داخلی قطعات یدکی زیمنس)

کاربرد: سیستم‌های درایو صنعتی، CNC و اتوماسیون زیمنس

کشور سازنده: آلمان

مرور کلی

A5E002268102 یک برد مدار چاپی قطعه یدکی زیمنس است که تحت سیستم شماره‌گذاری قطعات داخلی A5E زیمنس شناسایی می‌شود.

شناسه A5E مرجع ساختاریافته زیمنس برای قطعات جایگزین و یدکی است که در خطوط تولید درایو صنعتی، CNC، اتوماسیون و الکترونیک قدرت آن مورد استفاده قرار می‌گیرد — شامل SINAMICS، SIMOVERT MASTERDRIVES، SIMODRIVE، MICROMASTER، SIMOREG و پلتفرم‌های اتوماسیون مرتبط.

هر برد یا زیرمجموعه الکترونیکی در یک محصول درایو یا اتوماسیون زیمنس دارای یک شماره مرجع منحصر به فرد A5E است که در لیست قطعات یدکی تجهیز مستند شده است. A5E002268102 شناسه یک مجموعه برد قابل تعویض خاص در سیستم زیمنس میزبان آن است.

این برد وظیفه مشخصی را انجام می‌دهد — چه به عنوان برد کنترل، مجموعه درایور گیت، منبع تغذیه، برد رابط، یا زیرمجموعه عملکردی — در داخل محصول درایو یا اتوماسیون که برای آن مشخص شده است.

زیمنس قطعات یدکی A5E را با همان استانداردهای قطعه و فرآیندهای تولیدی بردهای اصلی نصب شده در تجهیزات تولیدی تولید می‌کند.

جایگزینی با شماره قطعه صحیح A5E، سیستم را به همان مشخصات نو بازمی‌گرداند و از بردی استفاده می‌کند که با همان الزامات کیفیتی اصلی ساخته شده است.

مشخصات کلیدی

سری A5E — سیستم قطعات یدکی ساختاریافته زیمنس

سیستم شماره‌گذاری A5E زیمنس یک شناسه واحد و بدون ابهام برای هر قطعه الکترونیکی قابل تعویض در سبد محصولات صنعتی خود فراهم می‌کند. هنگامی که یک سیستم درایو یا اتوماسیون نیاز به تعویض برد دارد، شماره A5E مربوطه — که در لیست قطعات یدکی دفترچه راهنمای سرویس محصول یا روی برچسب برد نصب شده یافت می‌شود — مرجع سفارش قطعی است.

این سیستم ابهام را از بین می‌برد: یک شماره، یک برد، صرف نظر از اینکه از کدام محصول زیمنس پشتیبانی می‌کند.

A5E002268102 از این قرارداد پیروی می‌کند.

شماره روی برچسب برد آن را به طور منحصر به فرد شناسایی می‌کند. این شماره با یک مجموعه برد خاص در سیستم تولید زیمنس مطابقت دارد.

مستندات سرویس تجهیزاتی که این برد در آن نصب شده است، این شماره را در جدول قطعات یدکی، با ارجاع متقابل به موقعیت فیزیکی و عملکرد برد در آن تجهیز، لیست می‌کند.

برای تیم‌های نگهداری که تاسیسات درایو یا اتوماسیون زیمنس را مدیریت می‌کنند، ثبت شماره‌های A5E بردهای حیاتی قابل تعویض در هر واحد نصب شده — که از دفترچه راهنمای سرویس واحد گرفته شده است — یک عمل نگهداری خوب است.

هنگامی که یک خطا رخ می‌دهد، شماره A5E برد بلافاصله برای سفارش در دسترس است و نیازی به شناسایی نوع برد در طول یک رویداد خرابی فعال نیست.

کیفیت و اصالت — چرا شماره قطعات A5E اهمیت دارد

سیستم A5E همچنین به عنوان یک مکانیزم احراز هویت عمل می‌کند. قطعات یدکی اصلی زیمنس A5E در خطوط تولید معتبر زیمنس با استفاده از قطعات واجد شرایط تولید می‌شوند و مطابق با همان استانداردهای کیفیت خروجی بردهای تجهیزات اصلی آزمایش می‌شوند.

شماره A5E روی برچسب برد به زیمنس و ارائه‌دهندگان خدمات مجاز اجازه می‌دهد تا تأیید کنند که برد یک قطعه یدکی اصلی زیمنس است، نه یک جایگزین تقلبی یا عمومی.

جایگزین‌های عمومی ممکن است ظاهراً شبیه به اصلی باشند — اندازه فیزیکی مشابه، چیدمان کانکتور مشابه — اما ممکن است از قطعات با درجه پایین‌تر استفاده کنند که مشخصات حرارتی، الکتریکی یا قابلیت اطمینان اصلی را برآورده نمی‌کنند.

در محیط یک درایو با توان بالا، که دما در آن نوسان می‌کند، نویز سوئیچینگ قابل توجه است و قابلیت اطمینان حیاتی است، تفاوت بین یک قطعه یدکی اصلی A5E و یک جایگزین می‌تواند در سال‌ها عمر مفید اندازه‌گیری شود.

برای کاربردهای حیاتی تولیدی که در آن خرابی برنامه‌ریزی نشده پرهزینه است، استفاده از قطعات یدکی اصلی زیمنس A5E ایمن‌ترین رویکرد است.

A5E002268102 که از طریق زنجیره تامین زیمنس یا یک توزیع کننده مجاز زیمنس سفارش داده می‌شود، دارای قابلیت ردیابی و تضمین کیفیت است که شماره A5E نشان می‌دهد.

راهنمایی عملی — شناسایی و سفارش بردهای A5E

برای تأیید اینکه A5E002268102 قطعه یدکی صحیح برای یک قطعه تجهیز خاص است، برد مورد نظر را در کابینه درایو یا اتوماسیون پیدا کنید و شماره قطعه را از برچسب برد بخوانید.

اگر برچسب A5E002268102 را نشان می‌دهد، این مرجع سفارش صحیح است. برای تأیید، با بخش قطعات یدکی دفترچه راهنمای سرویس تجهیز یا دستورالعمل‌های نگهداری متقابل ارجاع دهید.

اگر برچسب برد خوانا نیست یا برد از نظر فیزیکی قابل دسترسی نیست، لیست قطعات یدکی دفترچه راهنمای سرویس — که معمولاً بر اساس موقعیت برد در داخل تجهیز سازماندهی شده است — شماره A5E را برای هر زیرمجموعه قابل تعویض شناسایی می‌کند.

پورتال قطعات یدکی آنلاین زیمنس نیز امکان تأیید شماره A5E را بر اساس نوع تجهیز فراهم می‌کند.

مدیریت ESD — محافظت از یک برد مدار چاپی حساس

برد A5E002268102 حاوی قطعاتی است که به تخلیه الکترواستاتیکی حساس هستند. یک رویداد ESD واحد در حین جابجایی برد ممکن است باعث خرابی فوری نشود، اما می‌تواند یک نقص پنهان ایجاد کند — یک گیت اکسید ضعیف یا یک اتصال معکوس که در ابتدا کار می‌کند اما در سرویس زودتر از موعد خراب می‌شود.

با اتصال همیشه به برد با یک بند مچ ESD تأیید شده به یک نقطه زمین مناسب، از این امر جلوگیری کنید.

روی یک سطح کار رسانا یا پراکنده کار کنید. برد را تا زمان نصب در بسته‌بندی اصلی ضد الکتریسیته ساکن رسانای خود نگه دارید.

در حین برداشتن برد معیوب و نصب جایگزین، از لمس مستقیم سمت قطعات برد یا هر پین کانکتور در معرض دید خودداری کنید. برد را از لبه‌های PCB بگیرید.

حتی در محیط‌هایی که آگاهی از ESD به خوبی برقرار است، ارزش تقویت این عمل وجود دارد — آسیب ESD در سطح برد رایج است و به طور معمول به دلایل دیگر نسبت داده می‌شود.

سوالات متداول

س1: چگونه تأیید کنم که A5E002268102 برد صحیح برای درایو زیمنس خاص من است بدون اینکه ریسک سفارش اشتباه را داشته باشم؟

دفترچه راهنمای سرویس یا مستندات قطعات یدکی برای مدل درایو و شماره سریال خاص را پیدا کنید. لیست قطعات یدکی هر برد قابل تعویض را با شماره A5E و موقعیت آن در داخل درایو شناسایی می‌کند.

برچسب برد نصب شده را با ورودی لیست قطعات یدکی مقایسه کنید. اگر هر دو A5E002268102 را برای همان موقعیت برد نشان می‌دهند، قطعه صحیح تأیید می‌شود.

اگر مستندات درایو در دسترس نیست، پشتیبانی فنی زیمنس می‌تواند شماره صحیح A5E را با استفاده از نوع و شماره سریال درایو تأیید کند.

س2: برد در طول یک رویداد خطا — یک افزایش ولتاژ منبع — آسیب دیده است. A5E002268102 جایگزین خواهد شد. آیا باید قبل از بازگرداندن درایو به سرویس، بردهای دیگری نیز بازرسی شوند؟

یک افزایش ولتاژ منبع که به اندازه کافی شدید بوده و باعث آسیب به یک برد شده است، ممکن است بردهای مجاور و قطعات را نیز تحت فشار قرار داده باشد. پس از تعویض A5E002268102، بردهای دیگر در درایو را برای علائم آسیب ناشی از افزایش ولتاژ — تغییر رنگ، سوختگی روی قطعات، یا خازن‌های متورم — بازرسی کنید.

اگر افزایش ولتاژ قابل توجه بوده است، خازن‌های باس DC (ظرفیت و ESR را اندازه‌گیری کنید) را بررسی کرده و هر برد دیگری را که مستقیماً به ریل‌های منبع تغذیه متصل است، بازرسی کنید.

همچنین، حفاظت از افزایش ولتاژ در ورودی منبع تغذیه به کابینه درایو را بررسی و در صورت لزوم بهبود بخشید.

س3: آیا A5E002268102 به عنوان یک قطعه نو موجود است یا فقط به عنوان قطعه یدکی بازسازی شده؟

در دسترس بودن به وضعیت چرخه عمر پلتفرم محصول زیمنس که از این برد استفاده می‌کند بستگی دارد. اگر پلتفرم میزبان هنوز در تولید فعال است، A5E002268102 ممکن است نو از زیمنس یا توزیع کنندگان مجاز در دسترس باشد.

برای پلتفرم‌های منسوخ شده، موجودی نو قدیمی و بردهای بازسازی شده تست شده از بازار الکترونیک صنعتی در دسترس هستند.

بردهای بازسازی شده از تامین کنندگان متخصص معتبر از نظر عملکردی معادل نو هستند و در صورت عدم دسترسی به موجودی نو، گزینه مقرون به صرفه‌ای را ارائه می‌دهند.

س4: چه عواملی باعث خرابی بردهای سری A5E در سرویس عادی صنعتی، به استثنای رویدادهای افزایش ولتاژ، می‌شوند؟

رایج‌ترین حالت‌های خرابی طبیعی در بردهای کنترل درایو عبارتند از: تخریب خازن الکترولیتی (خازن در طول سال‌ها چرخه حرارتی خشک می‌شود و ظرفیت خود را از دست می‌دهد و ESR آن افزایش می‌یابد)؛ خستگی اتصالات لحیم (چرخه حرارتی باعث ایجاد ریز ترک در اتصالات لحیم سوراخ‌دار و SMD می‌شود و در نهایت باعث ایجاد مدارهای باز موقت یا دائمی می‌شود)؛ و قفل شدن قطعات CMOS یا تخریب اکسید ناشی از قرار گرفتن در معرض ESD تجمعی در طول نگهداری در طول سال‌های متمادی.

خرابی‌های برد که به "مرگ ناگهانی" نسبت داده می‌شوند، اغلب نتیجه این فرآیندهای تخریب آهسته است که به یک آستانه رسیده‌اند — برد تا زمانی که کار نمی‌کرد خوب به نظر می‌رسید.

س5: آیا A5E002268102 به جای تعویض، در سطح قطعه قابل تعمیر است اگر فقط یک قطعه به وضوح آسیب دیده باشد؟

تعمیر در سطح برد از نظر فنی برای برخی از بردهای A5E امکان‌پذیر است — یک خازن الکترولیتی معیوب، یک ترانزیستور گسسته سوخته، یا یک واریستور معیوب می‌تواند توسط یک تکنسین الکترونیک ماهر با تجهیزات مناسب تعویض شود.

با این حال، تعمیر در سطح قطعه نیاز به دسترسی به شماتیک (که اغلب محدود است)، تامین قطعات خاص، و توانایی بازسازی قطعات SMD با پین ظریف بدون آسیب رساندن به دستگاه‌های مجاور دارد.

برای اکثر تیم‌های نگهداری، تعویض کامل برد با A5E002268102 عملی‌تر است و نتیجه‌ای شناخته شده و خوب را ارائه می‌دهد.

تعمیر قطعه ممکن است ارزش پیگیری داشته باشد اگر برد دارای زمان تحویل طولانی باشد، اگر حالت خرابی به وضوح شناسایی شده باشد، یا اگر یک سرویس تخصصی تعمیر درایو در دسترس باشد.
