تابلوی TDB A5E00412608 A5EOO4126O8

سیمنز A5E00412608 MICROMASTER 440 Inverter/Converter Trigger Board IGBT شلیک PCB برای بخش قدرت درایو

شماره بخش:A5E00412608

مرجع جایگزین:A5E00412705

تولید کننده:شرکت زیمنس (آلمان)

نوع محصول:هیئت مدیره ی پرتاب کننده ی IGBT برای بخش قدرت اینورتر AC/ کنورتر

خانواده محصول:MICROMASTER 440 (MM440)

وزن:~490 گرم

درجه حرارت شعله:UL 94V-0

وضعیت تولید:تولید توسط سازنده متوقف شد

کشور منشأ:آلمان

مرور کلی

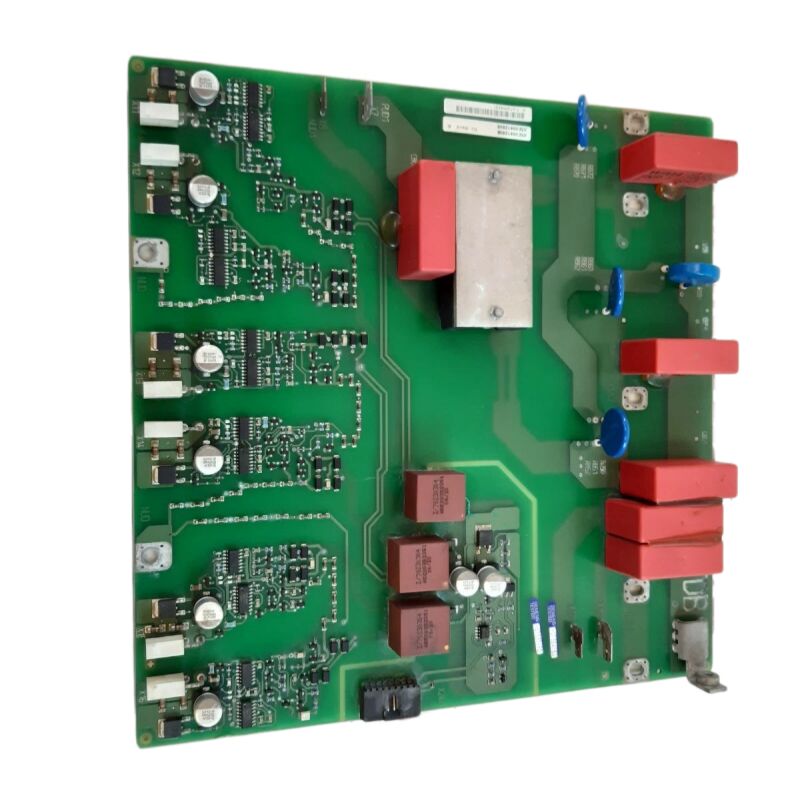

A5E00412608 تخته ی پرتاب کننده ی IGBT برای محرک فرکانس متغیر سیمنز MICROMASTER 440 AC است.این در رابط بین الکترونیک کنترل دیجیتال MM440 و ترانزیستورهای سوئیچینگ فیزیکی در بخش قدرت اینورتر درایو قرار دارد.

کار اصلی آن ساده اما حیاتی است:دریافت فرمان های تعدیل پهنای پالس از صفحه کنترل و ترجمه آنها را به طور دقیق زمان پالس دروازه که در واقع تغییر ترانزیستورهای IGBT در و خارج.

وقتی این صفحه خراب می شود، مرحله خروجی درایو خاموش می شود، بدون سوئیچ، بدون ولتاژ به موتور، بدون حرکت.

MICROMASTER 440 پلت فرم چند منظوره AC Siemens بود که از 0.12 kW تا 250 kW را پوشش می داد.و در طول عمر تولید طولانی آن را به یکی از گسترده ترین درایو های مستقر در اتوماسیون صنعتی در سراسر جهان شد.

کانویرها، سانتریفیوژها، کمپرسورها، خطوط اکسترودر، دستگاه های بلند، ماشین های بسته بندی ️ لیست کاربردهای تقریبا به اندازه لیست صنایع که به MM440 متکی بودند.

بسیاری از این دستگاه ها امروزه هنوز تولید می کنند. برای ادامه کار آنها نیاز به دسترسی قابل اعتماد به اجزای محرک داخلی مانند A5E00412608،که به همین دلیل است که یک بازار سالم پس از فروش به مدت طولانی پس از Siemens قطع قطعات به سایت ها خدمت می کند..

مرجع جایگزین A5E00412705 در صفحه های یک نسل عملکردی ظاهر می شود و معمولاً در پایگاه داده های قطعات یدکی در کنار A5E00412608 ذکر می شود.

هر دو ارجاع به همان موقعیت در بخش قدرت MM440 اشاره دارند، اگرچه تأیید شماره خاص در برچسب صفحه نصب شده هنوز امن ترین مرحله قبل از سفارش است.

مشخصات کلیدی

چه کاری با تخته ی پرتاب انجام می شود و چرا اهمیت دارد

بخش اینورتر MM440 از یک پل IGBT سه فاز استفاده می کند تا ولتاژ اتصال DC در محرک را به ولتاژ AC کنترل شده که موتور می بیند تبدیل کند. شش IGBT این پل را تشکیل می دهند دو در هر فازدر موقعیت های بالا و پایین سوئیچ قرار داده شده است.

تابلوی پرتاب کننده پالس دروازه را برای هر یک از این شش دستگاه تولید می کند.

این پالس های دروازه باید به طور دقیق زمان بندی شوند. حتی یک خطا کوچک در زمان بندی - یک پالس دروازه که کمی زودتر یا دیر می رسد یا اصلاً نمی رسد - باعث مشکلات فوری می شود.شلیک زودهنگام دستگاه اشتباه باعث ایجاد شرایط تیراندازی می شه: هر دو سوئیچ بالا و پایین در یک فاز به طور همزمان هدایت می شوند، اتصال DC را کوتاه می کنند و یک جریان اضافی مخرب تولید می کنند.

پالس های گمشده یک مرحله موتور را بدون حرکت می گذارند، شکل موج جریان نامتقارن را ایجاد می کنند، پالس تورک و گرم کردن موتور.

A5E00412608 از این نتایج جلوگیری می کند. این برد شامل مدارهای تشخیص تشنه شدن است که هر IGBT را در طول حالت آن نظارت می کنند.

اگر یک IGBT به طور طبیعی اشباع نشود نشان دهنده جریان فعلی است که دستگاه نمی تواند پشتیبانی کند صفحه کار می کند قبل از اینکه نرم افزار کنترل بتواند پاسخ دهد ،سرکوب تمام پالس های دروازه برای محافظت از بخش قدرت. اين پاسخ سخت افزاري در ميکرو ثانيه عمل ميکنه

UL 94V-0 درجه حرارت شعله

درجه بندی UL 94V-0 از مواد زیربنای صفحه بالاترین طبقه بندی در سری آزمایش شعله عمودی UL است.یک زیربنای UL 94V-0 باید در عرض ده ثانیه از هر یک از پنج کاربرد شعله خود خاموش شود.، و نباید ذرات سوزان را قطره کند.

این طبقه بندی تایید می کند که مواد PCB A5E00412608 در صورت نقص داخلی یا منبع گرمای مجاور، احتراق را حفظ یا گسترش نمی دهند.

در کابینت های محرک صنعتی که چند تخته، خازن ها و هادی های جریان بالا در یک فضای بسته مشترک قرار دارند،این رتبه بندی یک کادر چک نیست، بلکه یک خاصیت عملی ایمنی آتش است که محدودیت هایی را برای افزایش یک نقص محلی ایجاد می کند..

الزامات مدیریت ESD

IC های درایور دروازه و اپتوکوپلرها در A5E00412608 حساس به ESD هستند.تماس با سطوح پلاستیکی یا لباس های مصنوعی خطر آسیب را که ممکن است بلافاصله قابل مشاهده نباشد، اما زندگی کاربری صفحه را کوتاه می کند یا باعث رفتار نقص متناوب در کار می شود.

در هنگام نصب یا برداشتن، از یک بند مچ دست زمین شده استفاده کنید، روی یک سطح رسانا کار کنید و تخته را در بسته بندی ضد استاتیک فلزی حمل کنید.

همین احتیاط ها برای برداشتن تخته خراب شده نیز اعمال می شود ٬ اگر ارزیابی سطح قطعات برنامه ریزی شده باشد باید به درستی بسته بندی شود تا به یک شرکت تعمیر برگردد.

سوالات عمومی

Q1: MM440 خطا F022 (خطای زمین) را در فرمان اجرا ایجاد می کند، اما موتور و کابل خروجی توسط آزمایش مقاومت عایق بدون خطای زمین تایید شده است.ممکنه A5E00412608 يه سيگنال خطا ساختگي تولید کنه?

F022 می تواند از تخته ی پرتاب کننده سرچشمه بگیرد اگر مدار اندازه گیری جریان تخته، یک خواندن جریان فرقی نادرست را تولید کند.

سنسورهای کنونی هیئت مدیره الگوریتم تشخیص خطای زمین درایو را تغذیه می کنند و یک سنسور منحرف یا شکست خورده حتی در یک نصب سالم نیز یک علامت خطای زمین را ایجاد می کند.

قبل از تعویض تخته، اتصالات سنسور فعلی تخته را بررسی کنید. یک کابل فیبر نوری گشاده بین تخته ی پرتاب و تخته ی کنترل، یک علت شایع برای سفر های جعلی F022 است.

Q2: قطعه جایگزین A5E00412705 در دسترس است اما A5E00412608 به عنوان خارج از انبار ذکر شده است. آیا این قابل تعویض بدون هیچ گونه پیکربندی مجدد درایو است؟

A5E00412705 و A5E00412608 تخت های نزدیک به هم برای یک برنامه MM440 هستند. چندین تامین کننده پس از فروش آنها را به عنوان جایگزین قابل تعویض لیست می کنند.تاریخچه تولید داخلی زیمنس گاهی اوقات شامل اصلاحات جزئی سخت افزار بین قطعات شماره بندی شده است.

امن ترین مرحله این است که شماره سریال و تاریخ تولید درایو را با برچسب صفحه نصب شده قبل از تأیید تعویض پذیری مقایسه کنید.

هیچ تغییر پارامتر درایو در هنگام تعویض یک تخته پرتاب لازم نیست پارامترهای درایو در تخته کنترل ذخیره می شوند

سوال 3: پس از نصب یک برد جایگزین A5E00412608 ، MM440 اجرا می شود اما موج جریان موتور در یک فاز ناهمبستگی جزئی نشان می دهد. آیا این نشانه ای از یک برد جایگزین معیوب است؟

یک عدم تقارن جزئی بلافاصله پس از نصب صفحه گاهی اوقات منعکس کننده تغییر اندازه گیری جریان باقیمانده در مدار سنسور صفحه جدید است.که بعد از اینکه درایو اولین چرخه بارگذاری کامل خود را به اتمام رساند به صورت خودکار اصلاح می شود..

اگر عدم تقارن بیش از چند دقیقه اول کار با بار باقی بماند، check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

سوال 4: صفحه A5E00412608 دارای علائم سوختگی قابل مشاهده در منطقه درایو دروازه برای یک موقعیت IGBT است. علت اصلی این صفحه یا IGBT است؟

نشانه های سوختگی در یک موقعیت محرک دروازه خاص تقریباً همیشه نشان می دهد که IGBT مربوطه دچار نقص شده است که جریان غیرطبیعی را از طریق مدار دروازه مجبور می کند.این تقریبا همیشه نشانه ای است که IGBT اولین شکست (شورت سرک یا شکستن گیت اکسید) و به عنوان یک نتیجه به تخته پرتاب آسیب دیده است.

قبل از نصب یک تخته پرتاب جایگزین، ماژول قدرت IGBT را آزمایش کنید ️ تأیید کنید که تمام شش موقعیت IGBT مقاومت کاتود دروازه طبیعی را نشان می دهند و هیچ شارتی از کلکتور-امتر ندارند.

نصب A5E00412608 جدید روی یه درایو با یک IGBT شکست خورده باعث تکرار شکست میشه.

سوال 5: MM440 با A5E00412608 از کار خارج می شود. تخته پرتاب در وضعیت کامل کار است. آیا می توان آن را به عنوان یک جایگزین برای MM440 دیگری از همان اندازه قاب ذخیره کرد؟

بله یک تخته پرتاب تایید شده از یک درایو خارج از کار یک جایگزین ارزشمند برای سایر واحدهای MM440 از همان محدوده قدرت است.

آن را در بسته بندی رسانا (ضد استاتیک فلزی) با برچسب نشان دهنده شماره قطعه A5E، مدل درایو و اندازه قاب که از آن برداشته شده است و تاریخ برداشتن نگهداری کنید.

در یک محیط خشک و دور از منابع گرما نگه دارید.

قبل از استفاده از آن در یک نصب جایگزین، یک بازرسی بنکی را تحت نوردهی خوب انجام دهید تا هرگونه آسیب مکانیکی یا خوردگی در منطقه اتصال را بررسی کنید.

یک تخته که سال ها به درستی ذخیره شده است معمولاً به طور معمول کار می کند.
