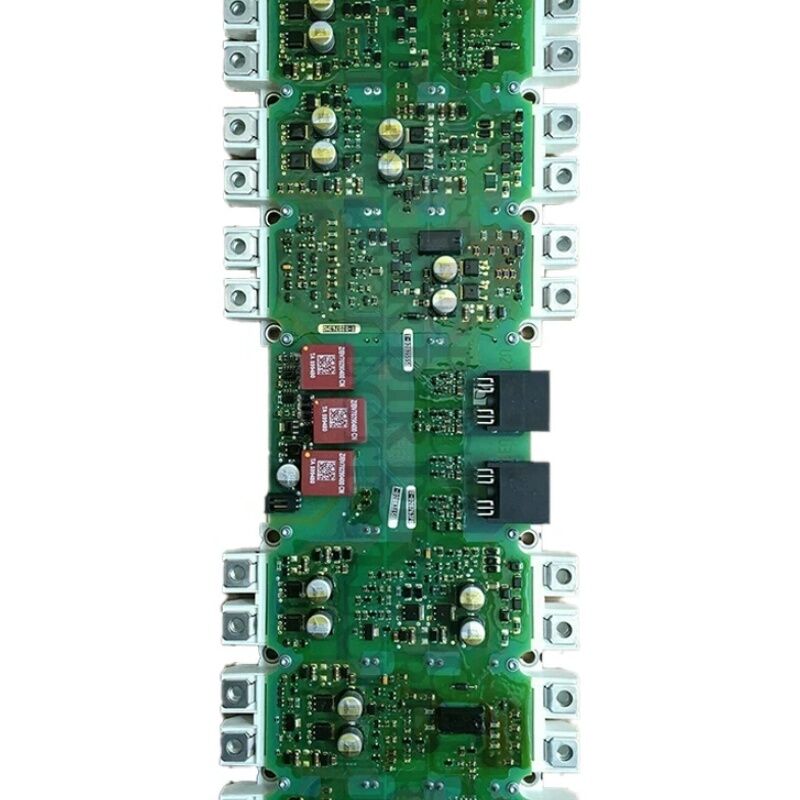

سیمنز 430/440 INVERTER/CONVERTER DRIVER BOARD IGD تگربورد A5E00714562 A5EOO714562

زیمنس A5E00714562∙ SINAMICS IGD2/R4 اینورتر قدرت بلوک هیئت مدیره PC مونتاژ ‬ درایور دروازه با FS450R12KE3-S1 ماژول IGBT

شماره بخش:A5E00714562

تولید کننده:شرکت زیمنس AG

نوع محصول:IGD2 / R4 انورتر بلوک قدرت مجمع هیئت مدیره PC (دروازه راننده + ماژول IGBT)

مرور کلی

The A5E00714562 is a SINAMICS Power Block PC board assembly in the IGD2/R4 series — the complete inverter power block repair assembly consisting of the second-generation IGBT Gate Driver (IGD2) board paired with the FS450R12KE3-S1 IGBT power module.

این مونتاژ جایگزین سطح تعمیر برای بلوک قدرت بخش اینورتر در SINAMICS G120 ، G120C و G150 درایوهای قالب شاسی بود.

تولید آن در 1 آوریل 2016 متوقف شد و A5E36717803 به عنوان جانشین آن تعیین شد.

A5E00714562 که مستقیماً در قلب مرحله تبدیل قدرت درایو قرار دارد، کار اصلی عملکرد درایو AC را انجام می دهد:این ولتاژ اتوبوس DC را به خروجی سه فاز کنترل شده که موتور را اجرا می کند، تبدیل می کند.

برد راننده دروازه IGD2 پالس های سوئیچینگ را تولید می کند؛ ماژول IGBT FS450R12KE3-S1 سوئیچینگ واقعی با قدرت بالا را انجام می دهد.

آنها با هم، مجموعه کامل تبدیل قدرت فعال را برای بخش اینورتر سمت موتور تشکیل می دهند.

ماژول IGBT FS450R12KE3-S1 برای جریان بالاتر از FS300R12KE3-S1 مورد استفاده در مجمع خواهر A5E00714561 رتبه بندی شده است.

This immediately identifies the A5E00714562 as the power block for SINAMICS drives in the higher power bracket — where motor loads demand the additional thermal and current headroom of the 450A-capable module.

این دو مجموعه برای اندازه های مختلف فریم درایو و قدرت نامگذاری شده استفاده می کنند و با وجود به اشتراک گذاشتن همان فرمت صفحه IGD2/R4 و همان معماری فیزیکی، قابل تعویض نیستند.

مشخصات کلیدی

معماری IGD2 / R4 در کنار درایور دروازه و IGBT

پسوند R4 در نام IGD2 / R4 به فاکتور شکل فیزیکی اشاره دارد، چهارمین نسخه از فاکتور شکل بلوک قدرت Siemens SINAMICS،استفاده می شود در محدوده قدرت متوسط تا بالاتر خانواده G120 و G150 شاسی درایو.

هر دو برد راننده دروازه IGD2 و ماژول IGBT FS450R12KE3-S1 به طور فیزیکی در مجمع R4 یکپارچه شده اند که به عنوان یک واحد قابل تعویض در بخاری درایو نصب می شود.

صفحه IGD2 سه عملکرد همزمان را انجام می دهد: تولید پالس های دروازه PWM از دستورات سوئیچ واحد کنترل،به دست آوردن اندازه گیری جریان فاز موتور از سنسورهای داخلی، و اجرای محافظت از جریان بیش از حد در سطح سخت افزاری از طریق تشخیص تشنه شدن در هر یک از شش موقعیت IGBT.

ماژول IGBT FS450R12KE3-S1 از طرف قدرت ,بسته به پیکربندی خاص درایو).

این واقعیت که هیئت مدیره دروازه و ماژول IGBT به عنوان یک مجمع تطبیق یافته عرضه می شوند نه به عنوان اقلام جداگانه ای که بازتاب دهنده فلسفه طراحی است:مقاومت های دروازه و ویژگی های راننده صفحه IGD2 به طور خاص برای ماژول FS450R12KE3-S1 بهینه شده اند.

جایگزینی تنها ماژول IGBT بدون جایگزینی همچنین صفحه IGD2 (یا برعکس) خطر عدم مطابقت عملکرد بین ویژگی های درایو دروازه و رفتار سوئیچ IGBT را دارد.

وضعیت متوقف شده و جانشین

تولید A5E00714562 در 1 آوریل 2016 متوقف شد. جانشین تعیین شده آن A5E36717803 است.که شامل برد راننده دروازه IGD2 نسل بعدی (بخشی از سری A5E36717xxx IGD2) با ماژول IGBT سازگار برای همان سطح قدرت است.

A5E36717803 به عنوان جایگزینی مستقیم در همان پیکربندی های محرک عمل می کند.

برای سایت هایی که هنوز مجموعه های A5E00714562 را در ذخایر ذخیره کرده اند یا نیاز به تهیه آنها دارند، بازار صنعتی بعد از تولید همچنان کانال اصلی است.

قسمت جانشین A5E36717803 گزینه توصیه شده برای سفارشات تعمیر جدید است که موجودی A5E00714562 بازار پس از فروش در دسترس نیست.

ماژول IGBT FS450R12KE3-S1

FS450R12KE3-S1 یک پل IGBT سه فاز کامل در فرمت یک بسته است که برای جریان 450A مداوم کلکتور با رتبه 1200V VCES رتبه بندی شده است.ولتاژ دستگاه 1200V حاشیه کافی برای برنامه های 480V و 690V AC فراهم می کند، که در آن اتوبوس DC در حدود 650 و 930 ولت به ترتیب کار می کند.

ساخت پل کامل، مونتاژ را ساده می کند. تمام شش IGBT از اینورتر سه فاز در یک ماژول واحد قرار دارند و پیچیدگی سیم کشی داخلی و نقاط مدیریت حرارتی را کاهش می دهند.

در جریان 450A نامگذاری شده، این ماژول به قدرت نامگذاری SINAMICS در کلاس 200kW (در 380V) ٪ استفاده می کند.و تجهیزات فرآیند مستمر که بار موتور قابل توجه است و محرک در جریان کامل یا نزدیک به آن برای دوره های طولانی کار می کند.

سوالات عمومی

Q1: درایو SINAMICS G120 در هنگام راه اندازی F30001 (برقی بیش از حد) را نشان می دهد. آزمایشات واحد کنترل هیچ خطای نرم افزاری را تأیید نمی کنند. آیا احتمال دارد که بلوک قدرت A5E00714562 علت باشد؟

F30001 در راه اندازی بر روی یک CU تایید شده سالم می تواند ناشی از یک IGBT شکست خورده (شکست مدار کوتاه یا مدار باز) در FS450R12KE3-S1، یا از یک خطای راننده دروازه در IGD2 که منجر به شلیک نادرست می شود.قبل از تعویض کل مونتاژ، ماژول IGBT را برای پوشیدن شورت ها در سراسر ترمینال های اصلی آزمایش کنید.

کوتاه شدن در هر موقعیت IGBT با اندازه گیری مقاومت بسیار پایین بین ترمینال های اتوبوس DC با حذف سیگنال دروازه تأیید می شود.

خرابی تایید شده IGBT به معنای تعویض کامل بلوک قدرت است. هم صفحه IGD2 و هم ماژول IGBT، همانطور که در A5E00714562 ارائه شده است.

سوال2: A5E00714562 متوقف شده است. آیا جانشین آن A5E36717803 می تواند به عنوان جایگزینی مستقیم نصب شود؟

A5E36717803 جانشین نامگذاری شده توسط زیمنس است و به عنوان جایگزینی کاربردی در همان پیکربندی های محرک طراحی شده است.و اتصالات اتوبوس DC سازگار هستند.

با این حال، قبل از نصب، مدل محرک SINAMICS خاص، وضعیت تولید و نسخه نرم افزار را با مستندات قابل استفاده جانشین Siemens تأیید کنید.

برخی از دستگاه های SINAMICS تولید اولیه ممکن است نیاز به به روزرسانی نرم افزار داشته باشند قبل از نصب یک بلوک برق نسل جدیدتر،به عنوان عملکرد تشخیص بلوک قدرت درایو با صفحه IGD2 از طریق اتوبوس داده داخلی درایو ارتباط برقرار می کند.

Q3: پس از نصب بلوک قدرت A5E00714562 ، درایو آلارم A30031 (تفوق دمای واحد قدرت) را نشان می دهد. دمای محیط در محدوده مشخصات است. احتمالاً علت چیست؟

A30031 مدت کوتاهی پس از نصب بلوک قدرت تقریبا همیشه یک مشکل رابط حرارتی است. The FS450R12KE3-S1 IGBT module must be installed on the heatsink with the correct thermal interface material (typically thermal compound or a phase-change pad) between the module's base plate and the heatsink surface.

اگر ماده حرارتی حذف شده باشد، به طور نامنظم اعمال شود یا نوع اشتباه باشد، مقاومت حرارتی اتصال به حرارتی به طور قابل توجهی افزایش می یابد.

این باعث می شود دمای اتصال IGBT در زیر بار سریعتر از دمای بدن حرارتی بالا برود و آلارم بیش از حد حرارت را قبل از اینکه حرارتی خود را گرم احساس کند، تحریک کند.

دوباره نصب رابط حرارتی رو چک کن

Q4: دو درایو از یک مدل SINAMICS G120 در یک خط تولید نصب شده است. یکی از آنها خراب شده است و نیاز به جایگزینی بلوک قدرت دارد.آیا می توان بلوک قدرت را از محرک کار به عنوان یک اقدام موقت حرکت داد در حالی که یک جایگزین تهیه می شود?

این از نظر فنی امکان پذیر است ✓ بلوک قدرت از درایو کار با درایو معیوب سازگار است.که الان بدون آزمايش شده اي کار ميکنه.

به طور کلی بهتر است که هر دو درایو را در حالت اصلی خود اجرا کنید و قطعات جایگزین را در صورت اضطراری از بازار پس از فروش تهیه کنید.

Moving the power block between drives is only advisable if the production consequence of both drives being down simultaneously is less severe than the consequence of one drive being down for the sourcing lead time.

Q5: درایو SINAMICS G150 پس از یک رویداد افزایش ولتاژ شبکه تایید شده، بلوک قدرت A5E00714562 خود را شکست داد.باید بقیه الکترونیک درایو قبل از نصب بلوک جایگزین بررسی شود?

بله ‬ یک افزایش ولتاژ شبکه کافی برای از بین بردن بلوک قدرت ممکن است سایر اجزای را نیز تحت فشار قرار دهد.بررسی کندیسورهای اتصال DC برای تورم یا نشت (بررسی بصری) و اندازه گیری مدار شارژ پیش از اتوبوس DC برای عملکرد صحیح.

چک کردن واحد کنترل برای کد های خطای ذخیره شده قبل از رویداد خرابی. تأیید مقاومت ترمز (اگر نصب شده باشد) و مدار هولپر ترمز سالم است.

نصب یک بلوک قدرت جدید در یک درایو با یک مدار شارژ قبلی تحت فشار، خازن های آسیب دیده یا یک سیستم ترمز آسیب دیده، خطر آسیب به مجموعه جدید را دارد.

بازرسي کامل الکترونيک هاي باقيمانده محرک زمان بيشتري نسبت به تهیه يک بلوک برق جايگزين طول ميکشه
