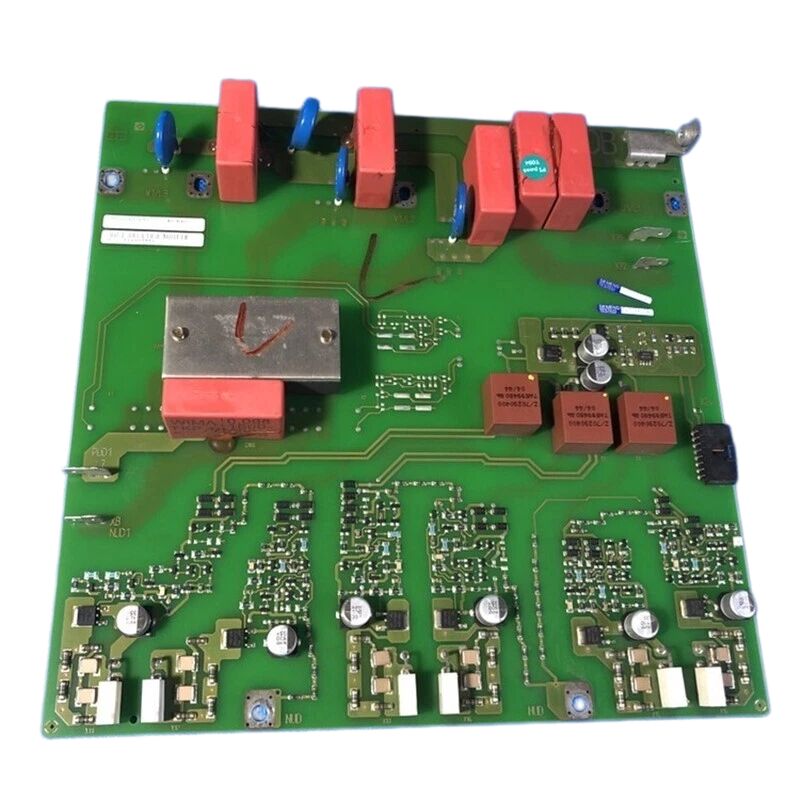

سیمنز 430/440 اینورتر/کنورتر SCR تگربورد TDB BOARD A5E00173192 A5EOO173192

سیمنز A5E00173192

شماره بخش:A5E00173192

تولید کننده:شرکت زیمنس (آلمان)

نوع محصول:صفحه مدار محرک داخلی ‬ مجمع PCB

خانواده محصول:قطعات محرک داخلی سری A5E زیمنس

کاربرد:صفحه الکترونیک داخلی برای سیستم های موتور و اینورتر صنعتی زیمنس

وضعیت تولید:تولید توسط سازنده متوقف شد

کشور منشأ:آلمان

مرور کلی

A5E00173192 یک صفحه مدار محرک داخلی سری A5E زیمنس است. یکی از بسیاری از مجموعه های مدار چاپی مورد استفاده در سیستم عامل های محرک و اینورتر صنعتی زیمنس است.پیشوند A5E سیستم شماره گذاری قطعات داخلی زیمنس است که در سراسر خانواده های محرک آن اعمال می شود، از سری MICROMASTER تا SIMOVERT MASTERDRIVES و SINAMICS.

هر مجموعه با شماره A5E یک زیربورد عملکردی خاص در معماری الکترونیک واحد محرک است، چه برای یک منبع برق، سیگنال کنترل، اندازه گیری یا عملکرد رابط باشد.

واحدهای محرک زیمنس در ساخت الکترونیک خود ماژولار هستند. به جای یک صفحه تک متراکم، الکترونیک داخلی محرک به چندین مجمع PCB تقسیم می شود،هرکدام یک مجموعه مشخص از توابع را اداره می کنند.. بعضی از تخته ها مدیریت منبع برق سوئیچینگ برای کنترل الکترونیک درایو.

برخی دیگر کنترل سیگنال ورودی و خروجی آنالوگ، رابط I / O دیجیتال یا مدارهای مدیریت فن و حرارتی را انجام می دهند.

هنوز هم برخی دیگر به عنوان تخته های رابط بین تخته کنترل اصلی درایو و بخش برق آن عمل می کنند.

A5E00173192 یکی از این مجموعه های کاربردی داخلی در این معماری لایه دار است.

حضور تخته در سوابق نگهداری معمولاً هنگام تعمیر یک درایو یا جایگزینی الکترونیک داخلی آن پس از خرابی در سطح قطعات آشکار می شود.

شناسایی تخته صحیح با شماره A5E ضروری است. نام A5E برای یک مجموعه تولید خاص منحصر به فرد است.و جایگزینی یک صفحه مشابه با یک شماره قطعه متفاوت می تواند منجر به یک مدار ناسازگار شود که به درستی در استیک الکترونیک درایو کار نمی کند.

مشخصات کلیدی

A5E شماره گذاری و شناسایی هیئت مدیره

پیشوند A5E در شماره های داخلی قطعات زیمنس برای یک کلاس خاص قطعات یدکی و سرویس تولید شده در تاسیسات تولید زیمنس در آلمان است.این شماره ها روی برچسب هیئت مدیره نوشته شده، در نمودار سیم کشی داخلی درایو و در اسناد سرویس درایو.

آنها از شماره سفارش بازار اصلی درایو (6SE، 6SL، 6RA و پیشوند های مشابه) متمایز هستند.

هنگامی که یک درایو برای تعمیرات داخلی باز می شود، شماره A5E در هر صفحه شناسایی نهایی برای تهیه جایگزینی است.

این شماره به طور مستقیم طراحی مدار خاص صفحه، مشخصات قطعات و تجدید نظر تولید را کد می کند که همه آنها باید برای عملکرد صحیح جایگزینی مطابقت داشته باشند.

A5E00173192 در محدوده شماره گذاری پایین تر قطعات محرک A5E قرار دارد ، که نشان می دهد در دوره ای قبلی در تاریخ محصولات محرک زیمنس ساخته شده است.

برد های این محدوده شماره معمولاً با SIMOVERT MASTERDRIVES قدیمی و سیستم عامل های اولیه SINAMICS مرتبط هستند.و همچنین با خانواده MICROMASTER که قبل از SINAMICS در نمونه کارها Siemens' drive.

منابع بوردهای A5E متوقف شده

با توقف تولید A5E00173192 توسط زیمنس، گزینه های تامین به دو دسته تقسیم می شوند: بازار صنعتی و خدمات تخصصی تعمیر درایو.

بازار بازاريابي صنعتي تخته هاي خارج شده از درايورها را ارائه مي دهد که از کار خارج شده اند، تخته هاي نگهداشته شده در ذخيره هاي جا به جا و تخته هاي بازسازی شده که تمیز شده، تست شده،و بهشون گارانتي از طرف شرکت تعمير داده شده.

این ها قابل دسترسی ترین منبع قطعات هستند که دیگر از طریق کانال های رسمی زیمنس در دسترس نیستند.

شرکت های تخصصی تعمیر درایو شرکت هایی که بازسازی می کنند Siemens MASTERDRIVES، MICROMASTERو واحدهای اولیه SINAMICS در سطح هیئت مدیره گاهی اوقات موجودی از قطعات A5E را به عنوان بخشی از انبار مبادلات تعمیر خود نگه می دارند.

برخی از شرکت ها همچنین می توانند یک صفحه A5E00173192 خراب شده را در سطح قطعات تعمیر کنند، نه اینکه کل مجموعه را جایگزین کنند، که می تواند یک گزینه مقرون به صرفه باشد زمانی که حالت شکست صفحه محلی است.

در هر دو مورد، تایید شماره A5E00173192 در برچسب روی صفحه نصب شده قبل از تهیه ضروری است تا از دریافت قطعه نادرست جلوگیری شود.

اقدامات احتیاطی در مورد استفاده و ESD

تمام مجموعه های PCB سری A5E حاوی اجزای حساس به تخلیه الکترواستاتیک (ESD) هستند. احتیاط های استاندارد زیمنس اعمال می شود:تخته نباید روی سطوح غیر رسانا قرار گیرد (مستقیمات پلاستیکی)، سینی های پلاستیکی) نباید با لباس های ساخته شده از فیبر مصنوعی در تماس باشند و باید در بسته بندی های رسانا (متالیزه) حمل و نگهداری شوند.یک بند مچ دست ضد استاتیک زمین در هنگام دست زدن به تخته مورد نیاز است.

در صورت انجام هر گونه کار مجدد، نوک آهن جوش باید به زمین متصل شود.

این اقدامات احتیاطی برای A5E00173192 در تمام مراحل دریافت، بازرسی، ذخیره سازی، نصب و برداشتن اعمال می شود.

سوالات عمومی

سوال 1: یک درایو زیمنس دارای یک صفحه داخلی با برچسب A5E00173192 است. چگونه این مورد قبل از سفارش جایگزینی به عنوان بخش صحیح تأیید می شود؟

شماره A5E چاپ شده بر روی برچسب صفحه نصب شده را با نمودار سیم کشی داخلی یا لیست قطعات درایو مقایسه کنید.

برای واحدهای MASTERDRIVES و MICROMASTER، لیست قطعات به طور معمول در مستندات قطعات یدکی درایو یافت می شود (در دسترس از Siemens Industry Support برای کاربران ثبت شده).

برچسب بر روی لوح خود است مرجع اصلی ️ متکی به شباهت بصری به سایر لوح ها برای شناسایی شماره A5E صحیح نیست.

سوال2: A5E00173192 شکست خورده است. آیا ارزش دارد که به جای تهیه یک صفحه جایگزین، یک تعمیر در سطح قطعات را امتحان کنید؟

تعمیر در سطح قطعات زمانی امکان پذیر است که خرابی مشخص شود و قطعات آسیب دیده قابل شناسایی باشند ∙ یک مقاومت سوخته، یک خازن شکست خورده یا یک کانکتور آسیب دیده.تخته های سری A5E از این دوره از قطعات استاندارد سوراخ و SMD استفاده می کنند که توسط تکنسین های الکترونیکی واجد شرایط تعمیر می شوند.

با این حال، اگر خرابی در یک IC درایور دروازه اختصاصی یا ASIC خاص زیمنس است که در بازار موجود نیست، جایگزینی سطح برد تنها راه عملی است.

سوال 3: آیا می توان درایو را به طور موقت بدون نصب صفحه A5E00173192 اجرا کرد؟

این بستگی به عملکرد خاصی دارد که تخته در استیک الکترونیک درایو انجام می دهد. تخته هایی که عملکردهای اصلی کنترل را انجام می دهند (تزویج برق به تخته کنترل، بازخورد جریان اصلی،درایو دروازه) برای کار اجباری هستند ️ درایو بدون آنها نمی تواند کار کند.

تخته هایی که دارای توابع کمکی یا مکمل هستند ممکن است عملکرد محدود یا حالت تشخیصی را مجاز کنند.بررسی طرح درایو برای تعیین اینکه آیا A5E00173192 در یک مسیر سیگنال بحرانی قبل از تلاش برای کار بدون آن است.

سوال 4: آیا جانشین زیمنس یا معادل مدرن برای A5E00173192 در ارتقاء SINAMICS وجود دارد؟

برای درایو هایی که از سیستم عامل های قدیمی (MASTERDRIVES، نسخه های قدیمی MICROMASTER) به SINAMICS مدرن می شوند،کل معماری الکترونیک تغییر می کند SINAMICS از DRIVE-CLiQ برای ارتباطات داخلی به جای رابط های صفحه موازی نسل MASTERDRIVES استفاده می کند.

در SINAMICS هیچ پلگ این معادل مستقیم برای تخته های A5E جداگانه وجود ندارد. مدرنیزه کردن واحد محرک کامل را جایگزین می کند.و A5E00173192 هیچ جزء جانشین فردی در معماری SINAMICS ندارد.

سوال 5: اگر A5E00173192 به عنوان یک ذخیره نگه داشته شود، چگونه باید ذخیره شود؟

در بسته بندی هدایت کننده اصلی خود نگهداری کنید یا اگر بسته بندی اصلی در دسترس نباشد، تخته را در مواد کیسه ضد استاتیک فلزی پیچیده و در یک ظرف هدایت کننده سخت قرار دهید.شرایط نگهداری باید خشک باشد، با دمای بین -25°C و +70°C و بدون تهویه.

از قرار دادن تخته در نزدیکی میدان های مغناطیسی قوی یا منابع ارتعاش اجتناب کنید. ظروف ذخیره سازی را به وضوح با شماره قطعه A5E و تاریخ خارج شدن از استفاده برچسب گذاری کنید.و شامل هر یادداشت مربوط به راه اندازی درایو است که ممکن است به نصب آینده کمک کند..
