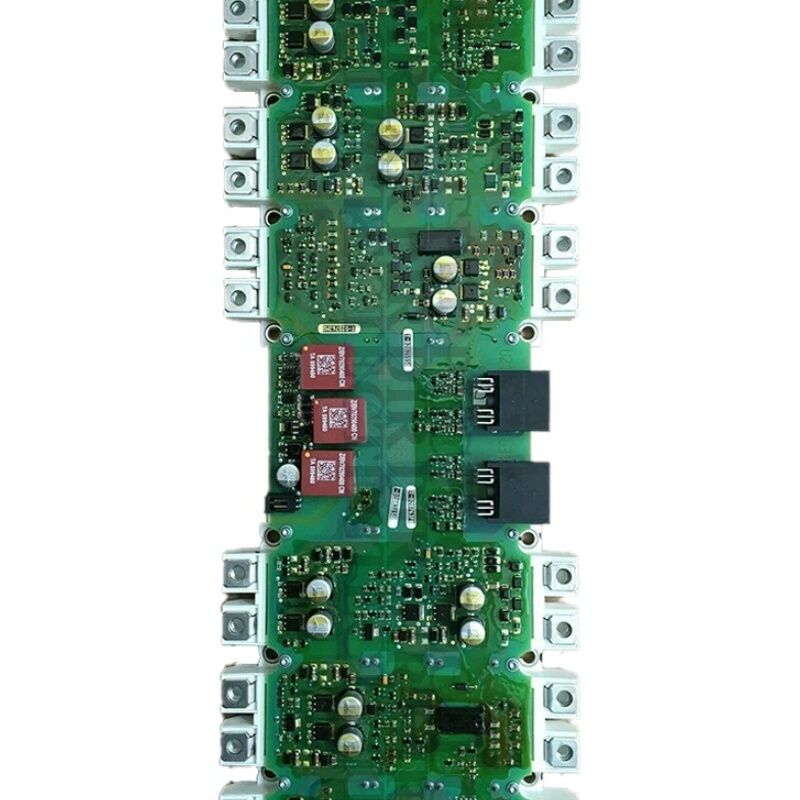

سیمنز اصلی S120 اینورتر/کنورتر IGD تگربورد A5E36717803 A5E367178O3

زيمنس A5E36717803

شماره بخش:A5E36717803

مرجع WLX:WLX_999999

تولید کننده:شرکت زیمنس (آلمان)

نوع محصول:SINAMICS تعمیر بلوک برق مونتاژ IGD2 / R4 کنترل درایو Inverter Board

مرور کلی

The A5E36717803 is the SINAMICS Power Block Repair assembly in the IGD2/R4 series for 480V/490A applications — the next-generation gate driver board and IGBT module set that succeeded the earlier A5E00714562 and A5E00825002 assembliesدر حالی که این بلوک های قدرت قبلی هر کدام شامل یک ماژول IGBT FS450R12KE3-S1 واحد بودند، A5E36717803 پیکربندی را یک قدم فراتر می برد: شامل دو ماژول IGBT FS450R12KE3-S1 است،که این مجموعه را با نرخ بالاتر 490A جریان مستمر مورد نیاز برای درایوهای SINAMICS در محدوده بالای 480V در محدوده قدرت شاسی.

نام WLX_999999 قابل مشاهده در برچسب محصول در کنار شماره A5E مرجع مهندسی خدمات داخلی زیمنس برای این پیکربندی خاص بلوک قدرت است.ارجاع های WLX، مجموعه های تعمیر را با دسته مهندسی خدماتشان شناسایی می کنند.، که آنها را از شماره های سفارش محصول بازار متمایز می کند.

شماره A5E36717803 چیزی است که در پایگاه داده های سفارش سیستم ها و قطعات یدکی ظاهر می شود؛ مرجع WLX چیزی است که مهندسان سرویس در هنگام مستند سازی تعمیرات میدان و سوابق سرویس استفاده می کنند.

این مونتاژ به عنوان یک واحد کامل و متناسب عرضه می شود √ صفحه راننده دروازه IGD2 و هر دو ماژول IGBT با هم وارد می شوند، از نظر حرارتی برای نصب آماده می شوند.

تطبیق هیئت مدیره دروازه با ماژول های IGBT خاص اتفاقی نیست: پارامترهای دروازه دروازه (ارزش مقاومت دروازه، ظرفیت جریان خروجی،زمان بندی) در صفحه IGD2 به طور خاص برای ویژگی های دروازه FS450R12KE3-S1 کالیبراسیون شده است.

جدا کردن اجزای مونتاژ و منبع به طور جداگانه خطر عدم تطابق دروازه و درایو را ایجاد می کند که می تواند عمر IGBT را کوتاه کند یا رفتار غیرطبیعی را ایجاد کند.

مشخصات کلیدی

پیکربندی دو IGBT در 490A

مرحله از پیکربندی های IGBT تک به دو IGBT توسط محدودیت های حرارتی ماژول های IGBT فردی هدایت می شود. FS450R12KE3-S1 دارای 450A نامگذاری شده است، اما در عمل،در بالاترین جریان های خروجی مداوم و با عملکرد فرکانس حامل کامل، بودجه حرارتی یک ماژول واحد جریان قابل استفاده را زیر 490A محدود می کند.

با نصب دو ماژول FS450R12KE3-S1، یک برای هر نیمه از جفت فاز اینورتر یا در یک پیکربندی موازی، A5E36717803 جریان و گرما را بین دو دستگاه توزیع می کند.دستیابی به درجه بندی بالاتر 490A در حالی که نگه داشتن هر ماژول در منطقه عملیاتی امن آن.

این طراحی دو ماژول همچنین قابلیت اطمینان را از طریق کاهش درجه بندی بهبود می بخشد. هر ماژول در کسری پایین تر از حداکثر درجه بندی مطلق خود کار می کند.که نوسان دمای اتصال را در طول چرخه های بار کاهش می دهد و عمر مفید ماژول را در مقایسه با یک طراحی تک ماژول نزدیک به حد خود افزایش می دهد.

هیئت مدیره دروازه IGD2 در A5E36717803 برای هدایت هر دو ماژول IGBT در همگام سازی سازگار شده است. هر دو دستگاه در موقعیت فاز اینورتر داده شده پالس های دروازه خود را به طور همزمان دریافت می کنند.تضمین تقسیم جریان متعادل بین دو ماژول موازی.

IGD2/R4 معماری

فاکتور شکل R4 فرمت نصب فیزیکی مورد استفاده در این محدوده قدرت درایوهای شاسی SINAMICS را شناسایی می کند.هیئت مدیره IGD2 به طور مستقیم بر روی ماژول IGBT نصب می شود و از طریق یک رابط استاندارد به واحد کنترل درایو متصل می شود.

این رابط فرمان های PWM را از CU به IGD2 منتقل می کند.و انتقال داده های اندازه گیری و سنسور دمای فعلی از IGD2 به الگوریتم های کنترل حلقه بسته CU.

صفحه IGD2 حفاظت از تسکین مواد را در هر موقعیت IGBT اجرا می کند. هنگامی که IGBT به روشن شدن دستور داده می شود، IGD2 ولتاژ کلکتور-امتر را کنترل می کند.

اگر ولتاژ به سطح اشباع انتظار می رود کاهش نیافته باشد که نشان می دهد دستگاه نمی تواند جریان دستور داده شده را هدایت کند IGD2 بلافاصله تمام پالس های دروازه را سرکوب می کند.این واکنش در سطح میکروسکنید از نوع جریان بیش از حد پایدار که اتصال IGBT را از بین می برد جلوگیری می کند، که سریعتر از هر نوع خطای نرم افزاری در واحد کنترل عمل می کند.

مواد رابط حرارتی (TIM)

پسوند "TIM" که گاهی اوقات در مستندات سرویس A5E36717803 اشاره می شود نشان می دهد که مجموعه با مواد رابط حرارتی که از قبل اعمال شده اند یا شامل می شوند، عرضه می شود. Correct thermal coupling between the IGBT module base plates and the drive heatsink is critical — thermal resistance at this interface directly determines how high the IGBT junction temperature rises during full-load operation.

از دست رفتن یا استفاده نادرست از TIM یک علت اصلی رایج آژیرهای بیش از حد IGBT (F30022) پس از نصب است، حتی زمانی که حرارتی خود را به خوبی خنک می کند.

سوالات عمومی

سوال 1: در حال حاضر درایو دارای یک بلوک برق A5E00714562 است. آیا A5E36717803 می تواند به طور مستقیم به عنوان جایگزینی نصب شود؟

A5E36717803 جانشین A5E00714562 توسط زیمنس تعیین شده است و به عنوان جایگزینی میدان برای آن مجموعه طراحی شده است.در اکثر پیکربندی های شاسی SINAMICS G120 و G150 در محدوده قدرت قابل استفاده، آن را در همان موقعیت نصب و رابط به همان روش است.

با این حال، وضعیت تولید و نسخه نرم افزار درایو خاص را با جدول کاربرد جانشین زیمنس تأیید کنید.

برخی از درایوهای بسیار اولیه تولید ممکن است نیاز به به روزرسانی نرم افزار داشته باشند قبل از اینکه سیستم مدیریت اجزای درایو شناسایی الکترونیکی صفحه جدید IGD2 را به درستی تشخیص دهد.

سوال2: نام "WLX_999999" در برچسب به چه معناست؟

WLX سیستم مرجع دسته مهندسی خدمات داخلی زیمنس برای مجموعه های تعمیر درایو است. WLX_999999 این پیکربندی خاص بلوک قدرت را در سیستم قطعات تعمیر زیمنس شناسایی می کند.

از آن توسط مهندسان سرویس زیمنس برای اسناد تعمیر و سوابق سرویس استفاده می شود.

برای مقاصد سفارش و قطعات یدکی، شماره A5E36717803 مرجع صحیح است. شماره WLX جایگزین شماره A5E در هر زمینه خرید یا موجودی نمی شود.

Q3: درایو نشان می دهد F30022 (IGBT بیش از حد درجه حرارت) در عرض 10 دقیقه از کار با بار کامل پس از بلوک قدرت A5E36717803 نصب شد.علت احتمالش چیه?

F30022 به زودی پس از نصب با یک حرارتی خنک نشانه کلاسیک از مواد رابط حرارتی نادرست یا از دست رفته بین صفحات پایه ماژول IGBT و سطح حرارتی است.

اگر TIM در طول نصب اعمال نشده باشد یا به طور نامنظم اعمال شود، مقاومت حرارتی از اتصال IGBT به حرارتی بسیار بالاتر از مدل حرارتی درایو است.

اتصال IGBT قبل از اینکه بدن حرارتی بتواند به طور قابل توجهی گرم شود، به بیش از حد درجه حرارت می رسد.

بلوک قدرت را با استفاده صحیح از TIM با استفاده از روش نصب زیمنس برداشته و دوباره نصب کنید.

سوال 4: A5E36717803 شامل دو ماژول IGBT است. اگر یکی از این دو ماژول در خدمت شکست بخورد، آیا می توان تنها آن ماژول را جایگزین کرد؟

نه تعویض یک ماژول واحد در حالی که باقیمانده را حفظ می کند، ویژگی های جفت تطبیقی را تغییر می دهد.

دو ماژول FS450R12KE3-S1 در A5E36717803 به طور موازی کار می کنند و باید ویژگی های سوئیچ را برای به اشتراک گذاشتن جریان متعادل مطابقت دهند.

اگر یکی از آن ها شکست بخورد، کل مجموعه A5E36717803 باید تعویض شود.

نصب یک ماژول IGBT جدید در کنار یک ماژول قدیمی با آستانه ی دروازه و ویژگی های سرعت سوئیچ متفاوت، خطر اشتراک نامساوی جریان را ایجاد می کند.که می تواند ماژول جدید را بیش از حد بارگذاری کند یا باعث عدم تعادل زمان شود..

سوال 5: این بلوک برق به عنوان متوقف شده ذکر شده است. آیا A5E36717803 هنوز از طریق هر کانال در دسترس است؟

با قطعات متوقف شده توسط زیمنس، بازار بازنشستگی صنعتی منبع اصلی است. شرکت های تعمیر محرک های تخصصی SINAMICS اغلب مجموعه های بلوک قدرت آزمایش شده از این سری را دارند.

در هنگام تهیه، مرجع WLX را بر روی برچسب مطابقت تایید کنید تا تایید کنید که مجموعه تنظیمات صحیح است و قبل از ارسال اسناد نشان دهنده نتایج آزمایش عملکردی را درخواست کنید.

برنامه های مبادله خدمات (که در آن یک واحد معیوب در ازای جایگزینی آزمایش شده بازگردانده می شود) یکی دیگر از گزینه هایی است که توسط بسیاری از متخصصان تعمیر محرک های صنعتی ارائه می شود.
