ORIGINAL SIEMENS MM430 INVERTER/CONVERTER CPU CONTROL BOARD/MAIN BOARD MC00160783M01 MCOO16O783MO1

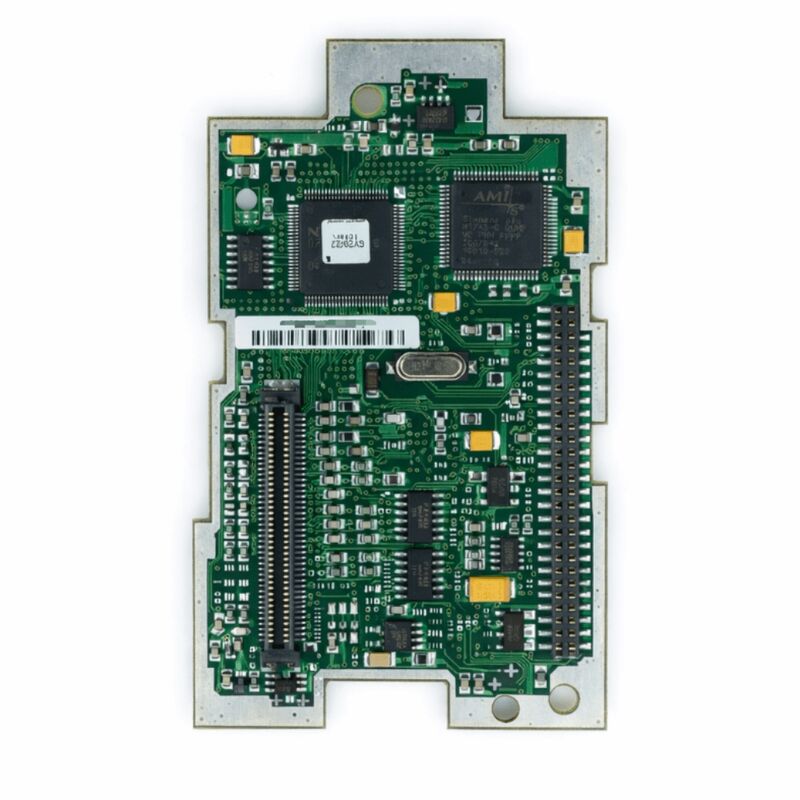

MC00160783M01 ∙ Inverter CPU / IO Control Board ∙ سیستم های درایو فرکانس متغیر صنعتی

شماره بخش:MC00160783M01

نوع محصول:صفحه کنترل CPU / IO اینورتر (PCB کنترل یکپارچه)

عملکرد:صفحه کنترل پردازنده مرکزی و رابط ورودی / خروجی برای سیستم های صنعتی تبدیل فرکانس / اینورتر

کاربرد:موتورهای صنعتی متناوب متغیر سرعت، اینورترهای فرکانس، سیستم های محرک اتوماسیون

مرور کلی

MC00160783M01 یک صفحه مدار چاپی یکپارچه CPU و کنترل I / O است که برای درایو فرکانس متغیر صنعتی (VFD) و سیستم های اینورتر طراحی شده است.در معماری یک اینورتر صنعتی مدرن، صفحه کنترل CPU IO هسته عملیاتی است: آن را به هم می آورد پردازنده درایو که الگوریتم های کنترل موتور اجرا می شود، مدیریت پارامتر،و پروتکل های ارتباطی با مدار رابط ورودی / خروجی که درایو را به سیستم اتوماسیون گسترده تر متصل می کند.

بر روی یک صفحه واحد، کارت کنترل CPU IO محاسبات زمان واقعی مورد نیاز برای کنترل موتور را مدیریت می کند و همزمان سیگنال های مجزا و آنالوگ را که درایو را به سنسورها متصل می کند، مدیریت می کند.دستگاه های حرکتی، PLC ها و پانل های کاربری.

تبدیل کننده های فرکانس صنعتی به صفحه CPU IO به عنوان مرکز تصمیم گیری خود تکیه می کنند.

مرجع سرعت از سیستم کنترل نیروگاه وارد می شود. سیگنال های بازخورد از سنسورهای جریان موتور، بازخورد رمزگذاری کننده و مانیتورهای دمایی پردازش می شوند. خروجی های کنترل برای شروع، توقف، جلو،عقب، و رله خطای از طریق رابط IO خارج می شوند. همه این از طریق MC00160783M01 عبور می کند.

هنگامی که این برد شکست می خورد، درایو به طور معمول تمام قابلیت های عملیاتی را از دست می دهد

نامگذاری نسخه MC00160783M01 M01 این نسخه را به عنوان اولین نسخه از این صفحه خاص شناسایی می کند و نقش آن را در پایه پیکربندی درایو ایجاد می کند.

تخته های کنترل صنعتی این نوع با استانداردهای سختگیرانه ای برای قابلیت اطمینان طراحی شده اند. آنها باید به طور مداوم بدون وقفه در محیط های صنعتی کار کنند که در آن لرزش،تغییرات دمایی، و صداهای الکترومغناطیسی معمول هستند.

مشخصات کلیدی

معماری CPU و IO یکپارچه

MC00160783M01 دو عملکرد را ادغام می کند که در نسل های قبلی درایو اغلب برگه های جداگانه ای را اشغال می کردند: CPU و رابط IO.بخش CPU الگوریتم کنترل موتور را اجرا می کند در درایوهای مدرن این به طور معمول یک الگوریتم کنترل بردار یا کنترل چرخش مستقیم است که نیاز به زمان دقیق و نرخ نمونه گیری بالا دارد.

الگوریتم بر اساس سرعت یا ناقل فرمان داده شده و جریان های اندازه گیری شده موتور، بردار ولتاژ مورد نیاز را برای اعمال بر روی موتور محاسبه می کند.

این دستگاه دستورات PWM را تولید می کند که به درایورهای دروازه IGBT درایو می رسد، و این کار را در یک دوره زمانی که در میکرو ثانیه اندازه گیری می شود انجام می دهد.

بخش IO کار آهسته تر اما به همان اندازه مهم از رابط کردن درایو به محیط کارخانه را انجام می دهد.

ورودی های دیجیتال سیگنال هایی را از منابع خارجی دریافت می کنند: فرمان PLC شروع، سیگنال تأیید خطا، ورودی سوئیچ حرارتی موتور، حلقه توقف اضطراری.خروجی های دیجیتال سیگنال های وضعیت را به PLC ارسال می کننددر حال اجرا، در سرعت، خطا، آماده.

ورودی های آنالوگ مرجع سرعت را از سیستم کنترل فرآیند معمولا سیگنال های جریان 4 20mA یا سیگنال های ولتاژ 0 10V می گیرند.

خروجی های آنالوگ سرعت واقعی موتور یا گشتاور را به سیستم DCS یا SCADA گزارش می دهند.

ترکیب هر دو تابع در MC00160783M01 تعداد تخته ها را در درایو کاهش می دهد، سیم کشی داخلی را ساده می کند،و یکپارچگی سیگنال را بهبود می بخشد رابط CPU و IO بدون مسیر سیگنال بین صفحه ای که طرح های جداگانه نیاز دارند، مرجع مشترکی دارند.

پردازش کنترل موتور

CPU در MC00160783M01 کنترل موتور در زمان واقعی را با سرعت مورد نیاز استراتژی تعدیل درایو انجام می دهد. برای یک اینورتر صنعتی معمولی که در فرکانس سوئیچینگ 2kHz تا 16kHz کار می کند,چرخه کنترل در همان فرکانس اجرا می شود CPU باید محاسبه حلقه کنترل کامل خود را در یک دوره سوئیچ تکمیل کند.

در فرکانس سوئیچینگ 4kHz، این 250 میکروسکنید در هر چرخه کنترل است.

در این پنجره CPU ورودی های ADC را می خواند، الگوریتم کنترل را اجرا می کند، چرخه های وظیفه PWM را به روز می کند و هرگونه درخواست ارتباطی را مدیریت می کند.

پردازنده IO که همزمان اجرا میشهبا سرعت کافی ورودی های دیجیتالی را اسکن می کند تا سیگنال های دستگاه را دریافت کند. یک سیگنال اجرا / توقف یا ورودی خطا باید در عرض چند میلی ثانیه تشخیص داده شود تا به طور مناسب پاسخ دهد..

The analogue inputs are sampled at rates appropriate for the slowest process variable (typically speed reference at 10ms update rate) up to the fastest feedback signal (current feedback sampled at the control cycle rate).

ملاحظات جایگزین

در هنگام تعویض MC00160783M01، مجموعه پارامترهای محرک که تمام داده های پیکربندی موتور، حالت کنترل، اختصاص IO، تنظیمات ارتباطی را ذخیره می کند،و آستانه های حفاظت باید قبل از برداشتن از درایو پشتیبان گیری شود.

پس از نصب برد جایگزین و تغذیه در درایو، بررسی کنید که آیا حافظه درایو مجموعه پارامترها را حفظ می کند (برخی از درایوها پارامترها را در حافظه غیر قابل تغییر در خود صفحه ذخیره می کنند،در حالی که دیگران آنها را در یک ماژول حافظه جداگانه یا در واحد کنترل ذخیره می کنند).

اگر مجموعه پارامتر در صفحه جایگزین شده ذخیره شود، باید قبل از راه اندازی دوباره از نسخه پشتیبان بارگیری شود.

تنظیمات پرنده، موقعیت سوئیچ DIP و هر گونه سوئیچ پیکربندی سخت افزاری بر روی صفحه اصلی باید قبل از نصب بر روی صفحه جایگزین منتقل یا مطابقت داشته باشد.

سوالات عمومی

Q1: پس از برخورد برق در منبع تغذیه کارخانه، اینورتر دیگر به هیچ دستور اجرا پاسخ نمی دهد. مرحله قدرت به صورت سالم ظاهر می شود و اتوبوس DC به درستی شارژ می شود. آیا MC00160783M01 مقصر است؟

رویدادهای افزایش ناشی از برق معمولاً به بخش رابط IO صفحه کنترل آسیب می رساند

اگر درایو برق (شارژ اتوبوس DC، چراغ های نمایش) را بالا ببرد اما به هیچ سیگنال ورودی پاسخ ندهد و خروجی موتور تولید نکند، احتمالا رابط IO در MC00160783M01 آسیب دیده است.

بررسی سایر شاخص ها: یک کد خطا در صفحه نمایش که به یک مشکل سخت افزاری داخلی اشاره دارد، آسیب سطح صفحه را تایید می کند.

سوال 2: نمایشگر درایو پس از روشن شدن کاملا خالی است. ولتاژ تغذیه تایید شده است. آیا MC00160783M01 خطاست؟

یک صفحه نمایش خالی با ولتاژ تغذیه صحیح تایید شده نشان می دهد که یا منبع تغذیه داخلی صفحه CPU شکست خورده است،یا ارتباط نمایش بین صفحه پردازنده و صفحه نمایش قطع شده است.

قبل از اینکه نتیجه بگیرید که کارت CPU IO شکست خورده است، کابل اتصال بین کارت و صفحه نمایش را بررسی کنید.

همچنین تمام فیوز های قدرت کنترل بر روی صفحه را بررسی کنید. اگر منبع برق به صفحه برسد اما صفحه نمایش خالی باقی بماند، صفحه CPU نیاز به تعویض دارد.

Q3: درایو موتور را به درستی در حالت دستی محلی اجرا می کند اما به سیگنال های فرمان از راه دور از طریق ورودی های دیجیتال پاسخ نمی دهد. سیم کشی IO درست تأیید شده است.علتش چيه؟?

A drive that responds locally but not remotely with confirmed correct IO wiring suggests that the digital input section of the MC00160783M01 has a fault — the optocouplers for the remote command inputs may have failed while other circuitry remains functional.

تنظیمات پارامتر را که بین منبع کنترل محلی و از راه دور را انتخاب می کنند بررسی کنید تا مطمئن شوید که درایو برای کنترل ورودی از راه دور تنظیم شده است.

اگر تنظیمات درست باشد و شاخص های LED ورودی دیجیتال روی صفحه هنگام استفاده از سیگنال های از راه دور روشن نشوند، اپتوکوپلرهای ورودی شکست خورده اند.

Q4: یک MC00160783M01 جایگزین نصب شده است. درایو در حال اجرا است اما سرعت موتور در خروجی آنالوگ نادرست است و PLC بازخورد سرعت نادرست را دریافت می کند. چه چیزی باید بررسی شود؟

سیگنال های خروجی آنالوگ نادرست پس از تعویض صفحه به طور معمول به دلیل تغییر کالیبراسیون در بخش خروجی آنالوگ صفحه جدید ایجاد می شود.یا با عدم تطابق در پارامترهای پیکربندی محدوده خروجی. تنظیمات پارامتر را برای محدوده خروجی آنالوگ (انتخاب 10V یا 420mA و مقیاس گذاری خروجی) بررسی کنید.

اگر پارامترها با پیکربندی اصلی مطابقت داشته باشند اما خروجی هنوز نادرست باشد، مدار خروجی آنالوگ روی کارت جایگزین دارای یک مشکل کالیبراسیون یا قطعات است که نیاز به سرویس دارد.

Q5: MC00160783M01 به عنوان نسخه M01 توصیف شده است. اگر جایگزینی نشان می دهد M02 یا یک تجدید نظر بعدی، آیا استفاده از آن امن است؟

Revisions of a control board within the same part number family are generally backward compatible — the M02 revision would include component updates or reliability improvements while maintaining the same functional specification and physical interface.

با این حال، قبل از نصب، با مستندات سازنده یا کاتالوگ قطعات یدکی، تأیید کنید که اصلاح M02 به عنوان جایگزینی مستقیم برای M01 ذکر شده است.

برخی از تغییرات تجدید نظر شامل بروزرسانی نرم افزار است که بر سازگاری پارامتر تأثیر می گذارد.
