زیمنس A5E01105817 | SINAMICS V50 SCR Firing Card — برد تریگر تریستور آنالوگ برای درایو پمپ آب

شماره قطعه: A5E01105817

سازنده: زیمنس AG (آلمان)

نوع محصول: برد SCR Firing — برد تریگر آنالوگ (درایو گیت تریستور)

خانواده محصول: SINAMICS V50

کاربرد: پمپ آب، فن و درایوهای زیرساخت HVAC/W/WW

مرور کلی

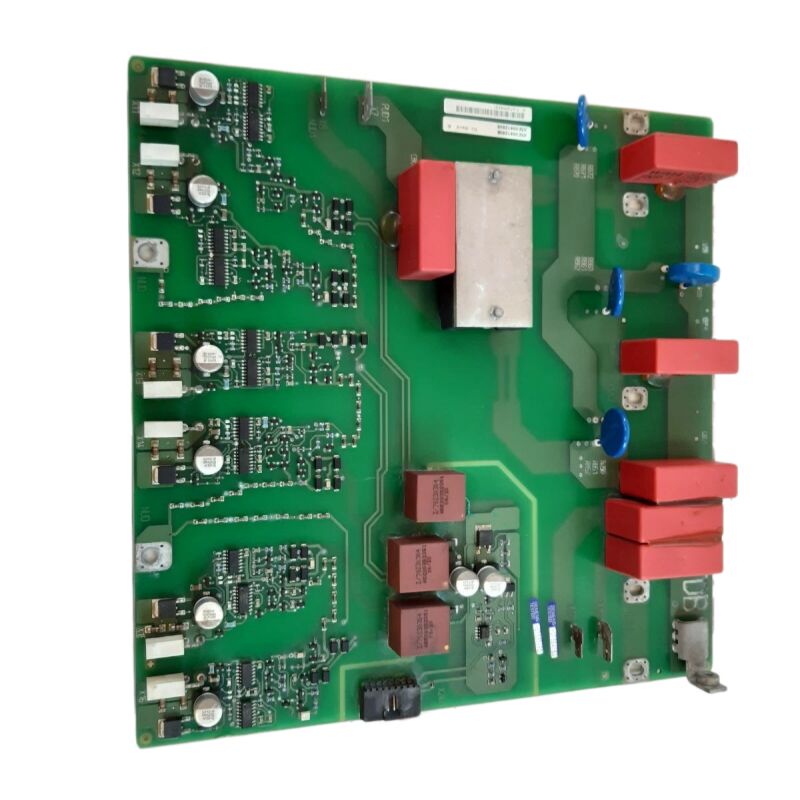

A5E01105817 برد SCR Firing است — برد تریگر تریستور و پردازش سیگنال آنالوگ — برای درایو زیمنس SINAMICS V50. V50 پلتفرم درایو زیرساخت زیمنس بود که به طور خاص برای کاربردهای آب و فاضلاب، HVAC و پمپ در محدوده توان 37 کیلووات تا 250 کیلووات (50 تا 400 اسب بخار) طراحی شده بود.

اینها درایوهایی هستند که سیستم‌های آب ساختمان، پمپ‌های تصفیه‌خانه، فن‌های بزرگ گردش هوا و تأسیسات برج خنک‌کننده را اجرا می‌کنند — بارهایی که سرعت متغیر در مقایسه با عملکرد سرعت ثابت با کنترل جریان مکانیکی، صرفه‌جویی قابل توجهی در انرژی را ارائه می‌دهد.

A5E01105817 موقعیت حیاتی در زنجیره تبدیل توان V50 را اشغال می‌کند.

مرحله ورودی AC درایو از یک رکتیفایر تریستور (SCR) استفاده می‌کند — مجموعه‌ای از رکتیفایرهای کنترل‌شده با سیلیکون — برای تبدیل منبع تغذیه سه‌فاز AC ورودی به ولتاژ لینک DC که بخش اینورتر را تغذیه می‌کند.

برخلاف رکتیفایر دیودی پسیو، رکتیفایر تریستور فاز-کنترل شده است: زاویه firing هر تریستور برای تنظیم ولتاژ باس DC و مدیریت پیش‌شارژ خازن‌های لینک DC در هنگام راه‌اندازی تنظیم می‌شود.

A5E01105817 این پالس‌های firing تریستور را تولید می‌کند و وظایف شرطی‌سازی سیگنال آنالوگ مربوط به مدارهای ورودی AC و پیش‌شارژ را بر عهده دارد.

نام "برد آنالوگ" که به این برد اطلاق می‌شود، نقش آن را در پردازش سیگنال‌های اندازه‌گیری و کنترل آنالوگ در بخش جلویی تبدیل توان V50 منعکس می‌کند — اندازه‌گیری ولتاژ، سنجش جریان، و سیگنال‌های زمان‌بندی همگام با فاز که تعیین می‌کنند چه زمانی هر تریستور در پل رکتیفایر فعال می‌شود.

اینها اساساً عملکردهای آنالوگ هستند که در بالادست پردازنده کنترل دیجیتال درایو قرار دارند.

مشخصات کلیدی

SCR Firing — کنترل زاویه فاز در رکتیفایر V50

تریستور (SCR) یک دستگاه نیمه‌هادی است که پس از دریافت پالس گیت، جریان را هدایت می‌کند و تا زمانی که جریان عبوری از آن به صفر برسد، هدایت را ادامه می‌دهد. در یک پل مبدل سه‌فاز، شش تریستور به گونه‌ای چیده شده‌اند که هر کدام در بخشی از چرخه موج AC که به موقعیت آن اختصاص داده شده است، هدایت می‌کند.

با تغییر زاویه firing — نقطه‌ای در چرخه AC که پالس گیت تحویل داده می‌شود — می‌توان ولتاژ خروجی متوسط DC رکتیفایر را کنترل کرد.

A5E01105817 این کنترل زاویه firing را انجام می‌دهد.

این برد عبور از صفر هر سه فاز منبع تغذیه AC را تشخیص می‌دهد — مرجع فاز را برای هر موقعیت تریستور تعیین می‌کند — و پالس‌های firing را در زاویه فرمان‌یافته نسبت به این مراجع تولید می‌کند.

زاویه firing توسط الکترونیک کنترل اصلی درایو بر اساس نقطه تنظیم ولتاژ باس DC تنظیم می‌شود. در طول عملکرد عادی، زاویه firing برای حفظ ولتاژ لینک DC در محدوده عملیاتی خود مدیریت می‌شود. در طول پیش‌شارژ راه‌اندازی، زاویه firing به تدریج پیش می‌رود تا ولتاژ باس DC را به آرامی بدون فشار آوردن به خازن‌ها افزایش دهد.

مدار همگام‌سازی فاز برد باید در طول عملیات قفل شده به فرکانس منبع تغذیه AC باقی بماند.

از دست دادن همگام‌سازی — ناشی از اختلال گذرا در منبع تغذیه یا خرابی برد — خطای زمان‌بندی پالس firing را ایجاد می‌کند که بلافاصله خروجی کنترل‌شده رکتیفایر را مختل می‌کند.

عملکردهای پردازش سیگنال آنالوگ

فراتر از firing SCR، A5E01105817 شرطی‌سازی سیگنال آنالوگ را برای اندازه‌گیری‌های ورودی V50 انجام می‌دهد. اندازه‌گیری‌های ولتاژ AC از پایانه‌های منبع تغذیه از طریق مدارهای شرطی‌سازی سیگنال برد پردازش می‌شوند تا سیگنال‌های بازخورد ولتاژ مورد استفاده تنظیم‌کننده ولتاژ باس DC تولید شوند.

داده‌های بزرگی و تقارن ولتاژ فاز منبع تغذیه از این اندازه‌گیری‌ها استخراج شده و با پارامترهای آستانه درایو مقایسه می‌شوند — تشخیص خطای منبع تغذیه به این مسیر متکی است.

این برد همچنین اندازه‌گیری جریان آرمیچر را از مدار رکتیفایر شرطی می‌کند.

این بازخورد جریان هم به عملکرد حد جریان رکتیفایر و هم به الگوریتم تشخیص خطای زمین تغذیه می‌شود.

بنابراین، اندازه‌گیری دقیق جریان از طریق A5E01105817 نه تنها برای تنظیم عادی، بلکه برای رفتار حفاظتی درایو نیز حیاتی است.

زمینه پلتفرم SINAMICS V50

SINAMICS V50 بخش خاصی از بازار را هدف قرار داد: تأسیسات بزرگ آب، فاضلاب و HVAC که در آن رتبه‌بندی درایو از 37 کیلووات تا 250 کیلووات معمول است، و در آن پروفایل کاربرد — دوره‌های طولانی اجرا با بار متغیر، چرخه‌های راه‌اندازی/توقف نسبتاً نادر، توابع کنترل خاص پمپ — به جای یک درایو عمومی، به یک راه‌حل اختصاصی نیاز داشت.

V50 شامل توابع اختصاصی پمپ بود: کنترل آبشاری چند پمپ، روتین‌های پر کردن لوله برای جلوگیری از ضربه قوچ، تشخیص خشک‌کار کردن، و نظارت بر انرژی متناسب با پروفایل عملیاتی زیرساخت آب.

هنگامی که پلتفرم V50 متوقف شد، زیمنس برای این بخش از کاربرد، جایگزینی را به SINAMICS G120X هدایت کرد.

G120X تمرکز کاربردی V50 را ادامه می‌دهد — بهینه‌سازی شده برای پمپ و فن، توابع صرفه‌جویی در انرژی داخلی — اما از رکتیفایر مبتنی بر IGBT به جای رکتیفایر تریستور استفاده می‌کند و از معماری کنترل فعلی SINAMICS G به جای معماری داخلی V50 استفاده می‌کند.

سوالات متداول

س1: SINAMICS V50 در هنگام راه‌اندازی خطای ولتاژ پایین باس DC را نشان می‌دهد، اما منبع تغذیه AC در محدوده مشخصات تأیید شده است. آیا A5E01105817 می‌تواند علت آن باشد؟

ولتاژ پایین باس DC در هنگام راه‌اندازی با منبع تغذیه AC سالم تأیید شده، مستقیماً به مشکلی در بخش رکتیفایر یا کنترل firing آن اشاره دارد.

A5E01105817 محتمل‌ترین منبع خطا است — یک مدار firing معیوب به این معنی است که تریستورها در پل رکتیفایر فعال نمی‌شوند، بنابراین علی‌رغم وجود منبع تغذیه AC، ولتاژ باس DC ایجاد نمی‌شود. بررسی کنید که آیا قبل از ظاهر شدن خطای ولتاژ پایین، خطاهای پیش‌شارژ تریستور ثبت شده‌اند.

همچنین ورودی‌های همگام‌سازی فاز AC به برد را بررسی کنید که سالم هستند — اتصالات سیگنال همگام‌سازی آسیب‌دیده، زوایای firing نادرستی ایجاد می‌کنند که منجر به خروجی DC اصلاح‌شده کم یا صفر می‌شود.

س2: آیا برد SCR Firing A5E01105817 به جای تعویض، در سطح برد قابل تعمیر است؟

تعمیر در سطح قطعه برای بردهایی مانند A5E01105817 که خرابی به قطعات قابل شناسایی محدود می‌شود — ترانسفورماتورهای پالس، اپتوکوپلرها، آی‌سی‌های تشخیص عبور از صفر، یا قطعات پسیو در شبکه‌های زمان‌بندی RC — امکان‌پذیر است.

یک شرکت تخصصی تعمیر درایو با تجربه در بردهای تریگر آنالوگ زیمنس اغلب می‌تواند قطعه معیوب را با کسری از هزینه تهیه یک برد جایگزین شناسایی و تعویض کند.

تعمیر به ویژه برای قطعات متوقف شده که تأمین برد جایگزین از بازار ثانویه محدود یا نامشخص است، جذاب است.

همیشه پس از تعمیر، تست بار عملکردی را درخواست کنید تا تأیید شود که هر شش کانال firing به درستی کار می‌کنند.

س3: درایو V50 پل SCR را فعال می‌کند اما جریان‌های فاز نامتعادل را در ورودی نشان می‌دهد. منبع تغذیه متعادل تأیید شده است. آیا A5E01105817 احتمالاً باعث این امر می‌شود؟

جریان‌های ورودی نامتعادل با منبع تغذیه متعادل تأیید شده، نشانه کلاسیک زوایای firing غیریکنواخت در شش موقعیت SCR است — یک یا چند کانال در A5E01105817 پالس firing خود را در زاویه فاز متفاوتی نسبت به سایرین تحویل می‌دهد.

این می‌تواند ناشی از یک قطعه RC در شبکه زمان‌بندی برای یک کانال باشد، یا از یک ترانسفورماتور پالس فرسوده.

با اندازه‌گیری زاویه فاز هر پالس گیت تریستور نسبت به عبور از صفر AC مربوطه، با استفاده از اسیلوسکوپ، تأیید کنید.

زوایای غیریکنواخت، مشکل برد firing را تأیید می‌کند.

س4: یک A5E01105817 جایگزین نصب شده است و درایو بدون خطا شروع به کار می‌کند، اما زمان پیش‌شارژ به نظر طولانی‌تر از قبل است. آیا این طبیعی است؟

زمان پیش‌شارژ کمی طولانی‌تر پس از تعویض برد می‌تواند رخ دهد اگر پارامترهای شیب firing پیش‌شارژ برد جدید با تلرانس قطعات برد اصلی متفاوت باشد.

در بیشتر موارد این بی‌ضرر است و درایو پس از اتمام پیش‌شارژ به طور عادی کار می‌کند.

اگر زمان پیش‌شارژ به طور قابل توجهی طولانی‌تر است — چندین دقیقه به جای ثانیه — بررسی کنید که آیا ولتاژ باس DC در طول پیش‌شارژ با سرعت معقولی در حال افزایش است.

افزایش بیش از حد کند با یک برد firing سالم می‌تواند نشان‌دهنده مشکل مقاومت پیش‌شارژ یا کنتاکتور باشد که به برد SCR firing مربوط نمی‌شود.

س5: SINAMICS V50 به پایان عمر خود رسیده است و برنامه‌ریزی برای درایو جایگزین در حال انجام است. مسیر مهاجرت توصیه شده چیست؟

برای کاربردهای پمپ و فن در محدوده توان V50، SINAMICS G120X پلتفرم جانشین فعلی زیمنس است. این پلتفرم همان محدوده 37-250 کیلووات را با توابع کنترل اختصاصی پمپ، بهینه‌سازی انرژی و اتصال فیلدباس پوشش می‌دهد.

برخلاف رکتیفایر تریستور V50، G120X از یک گزینه جلوی فعال مبتنی بر IGBT برای کیفیت توان بهتر، یا یک رکتیفایر دیودی پسیو در پیکربندی استاندارد استفاده می‌کند. برنامه‌ریزی مهاجرت باید تفاوت‌ها در سیم‌کشی کنترل، پارامترسازی و پیکربندی فیلدباس بین دو پلتفرم را در نظر بگیرد.

زیمنس مستندات پشتیبانی مهاجرت خاص برنامه را برای انتقال V50 به G120X ارائه می‌دهد.
