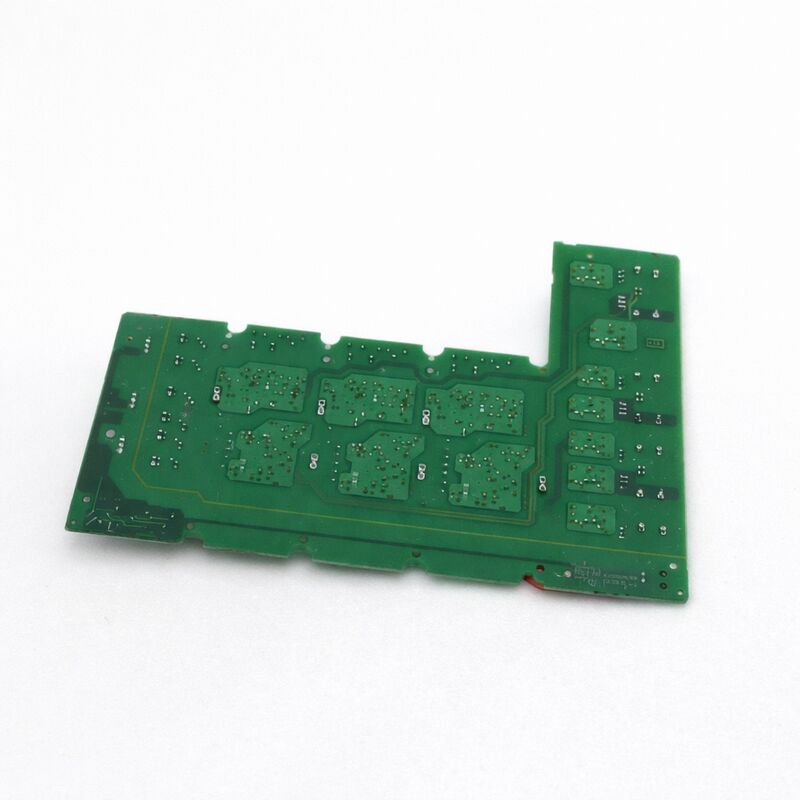

سیمنز 430/440 Inverter/Converter Driver Board تگربورد A5E00825001 A5EOO825OO1

زیمنس A5E00825001 ٬ IGBT Drive Board IGD1 / R3 210A / 400V بلوک برق برای MICROMASTER 440 / 430

شماره بخش:A5E00825001

مرجع داخلی GWE:GWE:A5E00825001

تولید کننده:شرکت زیمنس AG (GWE) ، آلمان

نوع محصول:هیئت مدیره IGBT ️ IGD1/R3 تعمیر بلوک برق

مرور کلی

A5E00825001 هیئت مدیره بلوک قدرت IGD1 / R3 IGBT برای محرک های AC MICROMASTER 440 و MICROMASTER 430 زیمنس در کلاس قدرت 90 ′′ 132 kW است.

این یک مجموعه تعمیر کامل است: صفحه IGBT Gate Driver (IGD1) نسل اول همراه با ماژول قدرت IGBT FS300R12KE3-S1 عرضه می شود،ارائه همه چیز مورد نیاز برای بازگرداندن بخش قدرت اینورتر در یک عملیات جایگزینی.

زیمنس این مجموعه را در تاسیسات Gerätewerk Erlangen تولید کرده است. پیشوند GWE در مرجع داخلی آن این منشاء را تایید می کند.

قطعات تعیین شده توسط GWE نشان دهنده تولید خود شرکت زیمنس از مجموعه های بلوک های محرک در مقایسه با قطعات شخص ثالث خریداری شده توسط زیمنس برای مونتاژ است.

این خط تولید داخلی در ویژگی های راننده دروازه و IGBT که A5E00825001 را جایگزین کیفیت کارخانه به جای یک جایگزین عمومی می کند، منعکس می شود.

این صفحه در تاریخ 30 آوریل 2016 به دلیل اینکه سیستم عامل MICROMASTER 440/430 از چرخه پایان عمر خود عبور می کند متوقف شد.برای بسیاری از سایت هایی که همچنان MM440 و MM430 را در محدوده 90132 kW اجرا می کنند، بازار پس از فروش تنها منبع عرضه باقی می ماند.

شرکت های تخصصی تعمیر درایو دارای مجموعه های آزمایشی است و این قطعه بیش از یک دهه پس از تاریخ توقف تولیدش در بازار قطعات جایگزین صنعتی به طور فعال معامله می شود.

مشخصات کلیدی

IGD1/R3 فاکتور فرم و معماری مونتاژ

The R3 form factor designates the physical mounting configuration for this power block — a specific size and shape that fits the electronics compartment of the MM440/MM430 GX-frame and larger drives in the applicable power range.

هیئت مدیره دروازه IGD1 مستقیماً بر روی ماژول IGBT FS300R12KE3-S1 نصب می شود، و مونتاژ ترکیبی به بخاری آلومینیومی درایو متصل می شود،که گرمای سوئیچینگ را از اتصال IGBT دور می کند.

در درجه 210A مداوم، A5E00825001 FS300R12KE3-S1 را با درجه قابل توجهی زیر ظرفیت جریان اوج 300A کار می کند.

این تخفیف عمدی است. جریان خروجی نامی محرک در ورودی 400 ولت AC مربوط به محدوده موتور 90 ≈ 132 kW و بودجه انرژی حرارتی شاسی محرکجریان هوا خنک کننده، محیط دمای محیط

کاهش درجه همچنین حاشیه ای را برای ظرفیت 150٪ بارگذاری MM440 (تا 60 ثانیه) بدون رانندگی ماژول های IGBT به استرس حرارتی فراهم می کند.

ماژول IGBT FS300R12KE3-S1

FS300R12KE3-S1 یک پل IGBT سه فاز کامل اینفینیون در یک بسته ماژول واحد است ، که دارای جریان 300A کلکتور و ولتاژ قطع کننده کلکتور - emitter 1200V است.

درجه بندی دستگاه 1200V، حاشیه ایمنی کافی را برای ولتاژ بس 650V DC فراهم می کند، که ناشی از اصلاح یک منبع سه فاز 400V AC است.

ساخت یک بسته ️ تمام شش IGBT پل سه فاز در یک ماژول ️ تعداد اتصالات رابط حرارتی و اتصالات اتصالات داخلی در محرک را کاهش می دهد ،بهبود قابلیت اطمینان تولید و ساده سازی خدمات در زمینه.

وضعیت متوقف شده و بازار پس از فروش

با پایان تولید زیمنس در آوریل 2016، سایت هایی که همچنان به MM440 یا MM430 در این سطح قدرت متکی هستند، دو مسیر پس از بازار دارند:تهیه یک مجموعه ی آزمایشی از یک فروشنده قطعات یدکی صنعتی، یا استخدام یک شرکت تخصصی تعمیر درایو برای تعمیر سطح هیئت مدیره از A5E00825001 شکست خورده.

تعمیر در سطح برد زمانی امکان پذیر است که خود ماژول IGBT دست نخورده باشد و خرابی در مدار راننده دروازه IGD1 باشدیا مدارهای رابط فیبر نوری خراب شده همه نقص های سطح قطعات هستند که تکنسین های تعمیر درایو آموزش دیده می توانند آن را برطرف کنند.

هنگامی که خود ماژول IGBT شکست خورده است (شرکت کوتاه یا مدار باز) ، مجموعه کامل باید تعویض شود.

سوالات عمومی

سوال 1: MM440 GX-frame 110kW بلافاصله قبل از دستور اجرا، خطای F0022 را نشان می دهد. آیا علت آن A5E00825001 است؟

F0022 (fibre-optic board communication fault) at power-up before any run command points to a break in communication between the control board and the IGD1 gate driver board — either a failed fibre-optic cable or a failed gate driver board.

ابتدا تمام کابل های فیبر نوری بین A5E00825001 و صفحه کنترل درایو را بررسی کنید، از جمله کانکتورهای هر دو طرف.

یک فیبر ترک خورده یا آلوده شایع ترین علت است. اگر فیبر تایید شده خوب است و F0022 ادامه دارد، مدار IGD1 در A5E00825001 شکست خورده است.

سوال 2: A5E00825001 (210A) در کنار A5E00825002 (260A) برای همان پلت فرم MM440/MM430 ذکر شده است. چه چیزی تعیین می کند که کدام صفحه یک درایو خاص استفاده می کند؟

این دو صفحه در محدوده MM440/MM430 دارای قدرت مختلف هستند. A5E00825001 در 210A مدل های 90 ≈ 132 kW را تامین می کند.در حالی که A5E00825002 در 260A به مدل های 110 kW و بالاتر در پیکربندی بزرگتر GX-frame که در آن جریان اتوبوس DC بالاتر مورد نیاز است، خدمت می کند.

صفحه مشخص مورد نیاز توسط شماره سفارش درایو تعیین می شود بخش قدرت درایو نصب شده فقط به صورت فیزیکی یکی از دو عامل فرم را در بر می گیرد.

همیشه شماره A5E صفحه نصب شده را از برچسب خود قبل از سفارش جایگزینی تأیید کنید.

س3: هنگام تعویض A5E00825001، آیا لازم است که پارامترهای محرک را دوباره کالیبراسیون کنید؟

نه A5E00825001 هیچ پارامتر درایو را ذخیره نمی کند. پارامترهای MM440/MM430 در صفحه کنترل ذخیره می شوند. پس از تعویض صفحه،درایو بوت به طور معمول و خواندن پارامترهای خود را از هیئت مدیره بدون هیچ مرحله ای از دوباره کالیبراسیون.

با این حال،بررسی کنید که اتصالات فیبر نوری به درستی نصب شده اند و یک اجرا کوتاه بدون بار را انجام دهید تا اطمینان حاصل شود که صفحه جایگزین جریان های صحیح فاز خروجی را قبل از ادامه بار تولید تولید می کند..

Q4: A5E00825001 تعویض شد اما درایو در حال حاضر F0004 (ارتفاع دمای) را در چند دقیقه با بار کامل نشان می دهد. علت چیست؟

F0004 مدت کوتاهی پس از تعویض بلوک قدرت با بار کامل تقریباً احتمالاً مواد رابط حرارتی نادرست یا گمشده (TIM) بین صفحه پایه ماژول FS300R12KE3-S1 و دیسک حرارتی است.

بدون استفاده صحیح از TIM، مقاومت حرارتی از اتصال IGBT به حرارتی چند برابر بالاتر از مقدار طراحی است.و اتصال IGBT به بیش از حد درجه حرارت تحت بار حتی در حالی که حرارتی احساس می کند فقط به طور متوسط گرم.

مونتاژ را جدا کنید، هر دو سطح را تمیز کنید و دوباره TIM را به طور صحیح بر روی روش نصب زیمنس قرار دهید.

سوال 5: با توقف تولید A5E00825001 از سال 2016، آیا معادل SINAMICS برای ارتقاء سایت از MM440 به SINAMICS G120 وجود دارد؟

در پلت فرم SINAMICS G120، عملکرد قدرت معادل توسط ماژول قدرت G120 ٪ PM240، PM250 یا PM260 بسته به برنامه ارائه می شود.

هیچ صفحه IGD1 جداگانه ای برای منبع وجود ندارد؛ ماژول قدرت G120 به عنوان یک واحد کامل جایگزین می شود.

برای سایت هایی که از یک MM440 با قدرت ۹۰/۱۳۲ کیلو وات به SINAMICS G120 مهاجرت می کنند، ماژول قدرت G120 در درجه بندی مناسب (معمولا PM240-2 یا PM250-2 با قدرت ۹۰ کیلو وات یا ۱۱۰ کیلو وات)400 ولت) عملکرد کنترل موتور معادل با پشتیبانی فعلی SINAMICS از نرم افزار و سخت افزار.
