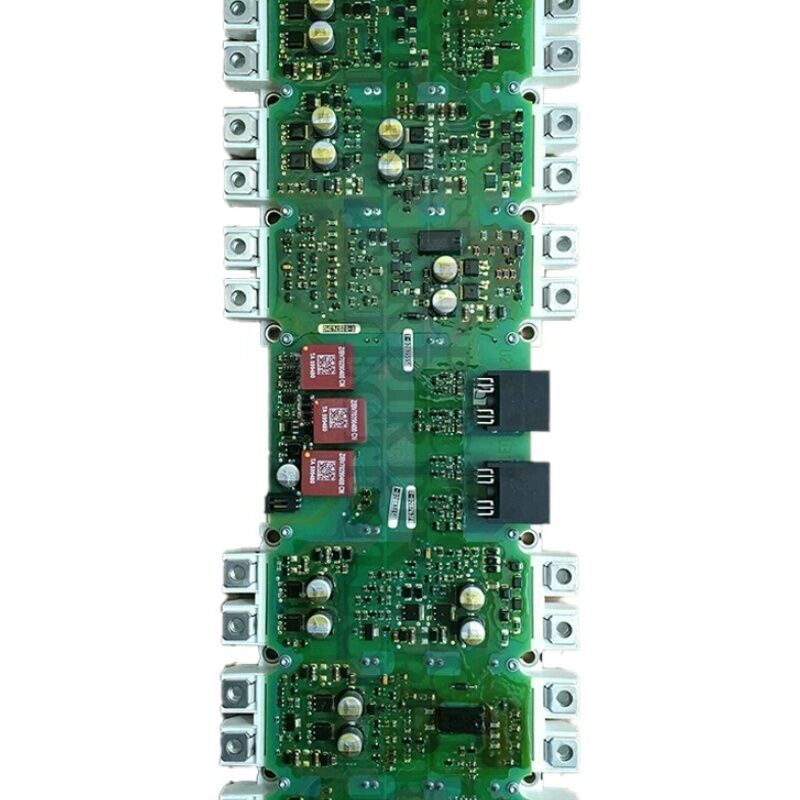

سیمنز S120 INVERTER/CONVERTER DRIVER BOARD IGD تگربورد A5E00714563 A5EOO714563

سیمنز A5E00714563 SINAMICS IGD2-سری اینورتر قدرت بلوک درایو هیئت مدیره

شماره بخش:A5E00714563

تولید کننده:شرکت زیمنس (آلمان)

نوع محصول:SINAMICS Power Block Drive Board سری IGD2 درایور دروازه

خانواده محصول:قطعات تعمیر بلوک قدرت اینورتر SINAMICS (سری A5E00714560)

نسل راننده دروازه:IGD2 (دستور دروازه IGBT نسل دوم)

مرور کلی

The A5E00714563 is a SINAMICS power block drive board from the A5E00714560 series — the family of second-generation IGBT gate driver (IGD2) repair assemblies that Siemens produced for the SINAMICS G120، G120C، G150، و S120 سیستم های محرک شاسی.

این سری شامل A5E00714560، A5E00714561، A5E00714562، و A5E00714563 است که هرکدام به یک کلاس ولتاژ خاص و ترکیب فعلی در طیف محصولات SINAMICS chassis drive می پردازند.

A5E00714563 یک قطعه تعمیرات تولید شده توسط سیمنز است که برای بازگرداندن بلوک قدرت اینورتر در محرک های شاسی SINAMICS در صورت خرابی برد درایور دروازه یا ماژول IGBT مرتبط است.

مثل تمام اعضای سری A5E00714560 the assembly integrates the IGD2 gate driver board with the IGBT output module as a matched pair — ensuring that the gate drive characteristics precisely match the switching requirements of the specific IGBT device used.

برد های سری A5E00714560 یک نسل متمایز از بلوک های قدرت مبتنی بر IGD1 استفاده شده در محرک های MICROMASTER را نشان می دهند.

IGD2 شامل رابط های فیبر نوری با سرعت بالاتر سازگار با واحد کنترل SINAMICS (CU320، CU310 و مشابه) ، بهبود در پاسخ تشخیص تشنه شدن دروازه،و یک معماری اندازه گیری جریان متناسب با الزامات تنظیم جریان حلقه بسته کنترل بردار SINAMICS.

مشخصات کلیدی

A5E00714560 سری ٫٫ خلاصه خانواده بلوک قدرت

سری A5E00714560 شامل چندین صفحه است که ترکیبی از ولتاژ و جریان های مختلف را در طیف وسیعی از درایو های شاسی SINAMICS پوشش می دهد. در کلاس ولتاژ 480V،این سری شامل تخته هایی با قدرت فعلی 380A و 490A است.، هرکدام با ماژول IGBT خاص که با آن سطح قدرت مطابقت دارد، جفت شده اند.

A5E00714563 این سری را گسترش می دهد تا به پیکربندی های خاص در محدوده درایو SINAMICS که توسط شماره های قطعات مجاور آن پوشش داده نمی شود، پاسخ دهد.

هر صفحه در این سری دارای همان معماری اصلی راننده دروازه IGD2 است: دریافت فرمان PWM فیبر نوری از واحد کنترل SINAMICS،تولید و توزیع پالس دروازه شش موقعیت به موقعیت های پل IGBT، تشخیص تخمک گذاری سخت افزاری و بازگشت اندازه گیری جریان دو طرفه به واحد کنترل.

تفاوت های بین شماره های قطعات جداگانه در سری نشان دهنده تفاوت در مشخصات ماژول IGBT است (بررسی های مختلف جریان،کلاس های ولتاژ مختلف) و در مقادیر مقاومت دروازه مخصوص و قابلیت های جریان درایور که برای هر دستگاه IGBT کالیبراسیون شده است.

IGD2 درایور دروازه ️ پیشرفت های نسل دوم

نسل IGD2 چندین پیشرفت را نسبت به IGD1 که در درایوهای MICROMASTER 440 استفاده می شود، معرفی کرد.رابط فیبر نوری در IGD2 از نرخ داده های بالاتر سازگار با زمان چرخه کنترل سریعتر سیستم عامل SINAMICS پشتیبانی می کند.

هنگامی که MICROMASTER 440 از یک چرخه کنترل PWM نسبتا محافظه کار استفاده می کند، SINAMICS vector and servo control requires shorter control cycle times — down to 125 microseconds in some configurations — which demands faster gate driver response and higher-fidelity current feedback.

مدار تشخیص تشنگی در IGD2 نیز با سرعت و حساسیت بهبود یافته کار می کند.

در صورت خطا IGBT،IGD2 شکست روشن شدن را در رویداد هدایت IGBT تشخیص می دهد و خاموش کردن نرم را آغاز می کند کاهش نرخ سقوط جریان برای جلوگیری از اوج بیش از حد ولتاژ از محرک های گمشدهاین محافظت از خاموش شدن نرم به ویژه در محدوده قدرت شاسی SINAMICS مهم است.که جریان های IGBT و di/dt مربوطه در هنگام خاموش شدن باعث ایجاد تغییرات قابل توجهی در ولتاژ القایی می شوند..

زمینه روش تعویض بلوک قدرت درایو

تعویض یک بلوک قدرت IGD2 در یک درایو شاسی SINAMICS مستلزم کار در داخل بخش قدرت درایو با اتوبوس DC تایید شده تخلیه شده و قفل شده است.پلت فرم SINAMICS شامل یک دی ای دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دی دیپس از جدا کردن منبع AC، حداقل زمان انتظار تخلیه (معمولا پنج دقیقه) باید رعایت شود.سپس اندازه گیری مستقیم ولتاژ اتوبوس DC با یک ولت متر کالیبر شده برای تایید سطوح ولتاژ ایمن قبل از لمس هر گونه قطعات بخش قدرت.

مونتاژ A5E00714563 بر روی بخارگر محرک نصب می شود، با صفحه پایه ماژول IGBT در تماس حرارتی با سطح بخارگر.

مواد رابط حرارتی باید در طول نصب بر روی این سطح تماس اعمال شود.دوباره کابل های فیبر نوری را به موقعیت های صحیح متصل کنید هر یک از کابل ها مستقل از قطب هستند اما باید محور محرک صحیح را به موقعیت مناسب دروازه راننده متصل کنند.

سوالات عمومی

سوال 1: چگونه A5E00714563 درست برای یک درایو SINAMICS خاص قبل از سفارش تایید می شود؟

برچسب بر روی صفحه بلوک قدرت نصب شده، شماره قطعه A5E را که در اصل برای آن درایو مشخص شده بود، نشان می دهد.چک برچسب بر روی تخته که شکست عدد A5E بر روی برچسب است مرجع قطعی برای جایگزینی.

همچنین نام کامل نوع درایو را از صفحه شماره درایو ثبت کنید.

Siemens' spare parts documentation cross-references drive type to power block part number — confirming both the board label and the drive type against this documentation removes any ambiguity before ordering.

سوال 2: یک درایو SINAMICS G120 در F30022 (شکستگی زمین تشخیص داده شده) بدون هیچ بار متصل شده است. آیا ممکن است بلوک قدرت A5E00714563 باعث ایجاد یک مشکل نادرست شود؟

F30022 هنگامی تولید می شود که واحد کنترل SINAMICS یک عدم تعادل قابل توجهی در جریان های خروجی سه فاز را تشخیص دهد که با یک نقص زمین مطابقت دارد.مدار اندازه گیری جریان بلوک قدرت داده های جریان فازی مورد استفاده برای این تشخیص را فراهم می کند.

یک کانال اندازه گیری جریان شکست خورده در صفحه IGD2 باعث عدم تعادل جریان آشکار حتی بدون هیچ بار متصل می شود، F30022 را تحریک می کند. Confirm by checking whether the three output current readings in the drive's diagnostic display show a realistic zero-current condition — a non-zero reading on one channel with the drive in a stopped state confirms a current measurement fault on the power block.

سوال 3: درایو F30021 (IGBT overcurrent) را نشان می دهد و سپس بلوک قدرت دارای یک ماژول IGBT آسیب دیده است.آیا قبل از نصب A5E00714563 جایگزین باید واحد کنترل یا هر صفحه دیگر بررسی شود؟?

بله. يک حادثه ي کوتاه مدار IGBT باعث ميشه که يه ولتاژ گذرا در اتوبوس DC بوجود بياد که از طريق سيم هاي داخلي دريافت کننده پخش ميشهاما وقایع خطای شدید می تواند اجزای منبع برق واحد کنترل را تحت فشار قرار دهد.

قبل از نصب بلوک قدرت جایگزین، درایو را با بلوک قدرت جدا شده (اگر ممکن است) برای بررسی منبع 24V واحد کنترل در محدوده مشخصات، روشن کنید.همچنین مدار پیش شارژ را هم چک کنید، فیوز های اتوبوس DC و هر گونه خازن های snubber که ممکن است در معرض نقص گذرا قرار داشته باشند.

Q4: A5E00714563 به عنوان متوقف شده ذکر شده است. آیا سری A5E36717xxx جانشین تایید شده است؟

سری A5E36717xxx نسل بعدی مجموعه های بلوک قدرت SINAMICS را نشان می دهد و به عنوان خانواده جانشین سری A5E00714560 عمل می کند. Specific successor mapping — which A5E36717xxx number replaces A5E00714563 specifically — should be confirmed against Siemens' spare parts migration documentation for the specific drive type and production state.

جانشین شامل صفحه راننده دروازه IGD2 نسل بعدی است در حالی که سازگاری عملکردی با همان خانواده SINAMICS را حفظ می کند.

سوال 5: آیا می توان A5E00714563 را قبل از نصب آزمایش کرد تا اطمینان حاصل شود که آسیب دیده نیست؟

یک آزمایش عملکردی اساسی از یک بلوک قدرت IGD2 بدون شاسی محرک ساده نیست، زیرا این صفحه نیاز به رابط فیبر نوری SINAMICS و منابع تغذیه برای کار دارد.

The most reliable approach for an aftermarket board is to procure from a supplier that offers functional test documentation — confirming the board was powered up on a SINAMICS-compatible test rig and all gate channels were verified active.

این اطمینان معقول را قبل از نصب در محرک تولید فراهم می کند.
