شماره بخش:A5E00714561
مرجع داخلی GWE:GWE:A5E00714561
تولید کننده:شرکت زیمنس AG (GWE) ، آلمان
نوع محصول:بخش تعمیر بلوک برق √ IGD2/R4 IGBT Gate Driver Board با ماژول IGBT
A5E00714561 یک مجموعه تعمیرات SINAMICS Power Block است و بلوک های قدرت محرک شاسی G150.
این مجموعه ای است که شامل هر دو هوش و قدرت سوئیچ بخش اینورتر در یک واحد قابل تعویض است: IGD2/R4 برد درایور دروازه پالس های درایور دروازه را فراهم می کند،اندازه گیری جریان، و حفاظت سخت افزاری، در حالی که ماژول IGBT FS300R12KE3-S1 دستگاه سوئیچینگ با قدرت بالا است که انرژی اتوبوس DC را به جریان کنترل شده موتور تبدیل می کند.
نام مجموعه کامل IGD2/R4/480V/380A نشان دهنده کلاس ولتاژ درایو (مدخل AC 480V، تولید تقریبا 650V DC bus) ، جریان خروجی نامی (380A) ،و تولید برد درایور دروازه (IGD2 درایور دروازه IGBT نسل دوم)در 480V و 380A این بلوک قدرت سرویس SINAMICS شاسی درایو ماژول های موتور در کلاس 200~250kW سطح قدرت موجود در درایو پمپ بزرگ، ایستگاه های کمپرسور،خطوط اکسترودر، فن های بزرگ و کاربردهای فرآیند صنعتی سنگین.
The unit was originally supplied as a repair part specifically for authorised Siemens service partners — it is listed as a field-service assembly intended for power block replacement in these larger drive units.
مقدمه GWE در مرجع داخلی قطعه تایید می کند که منشأ آن از کارخانه تولید Gerätewerk Erlangen است.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A5E00714561 |
| مرجع GWE | GWE:A5E00714561 |
| تولید کننده | شرکت زیمنس (GWE Erlangen) |
| نوع محصول | IGD2/R4 Gate Driver Board + ماژول IGBT (تعمیر بلوک برق) |
| درجه بندی ولتاژ | 480 ولت AC |
| رتبه بندی فعلی | ۳۸۰A |
| ماژول IGBT | FS300R12KE3-S1 (380A / 400V AC) |
| ابعاد | ~510 × 190 × 60 میلی متر |
| درایوهای سازگار | SINAMICS S120، G120، G150 |
| وضعیت تولید | تولید متوقف شد |
| کشور منشاء | آلمان |

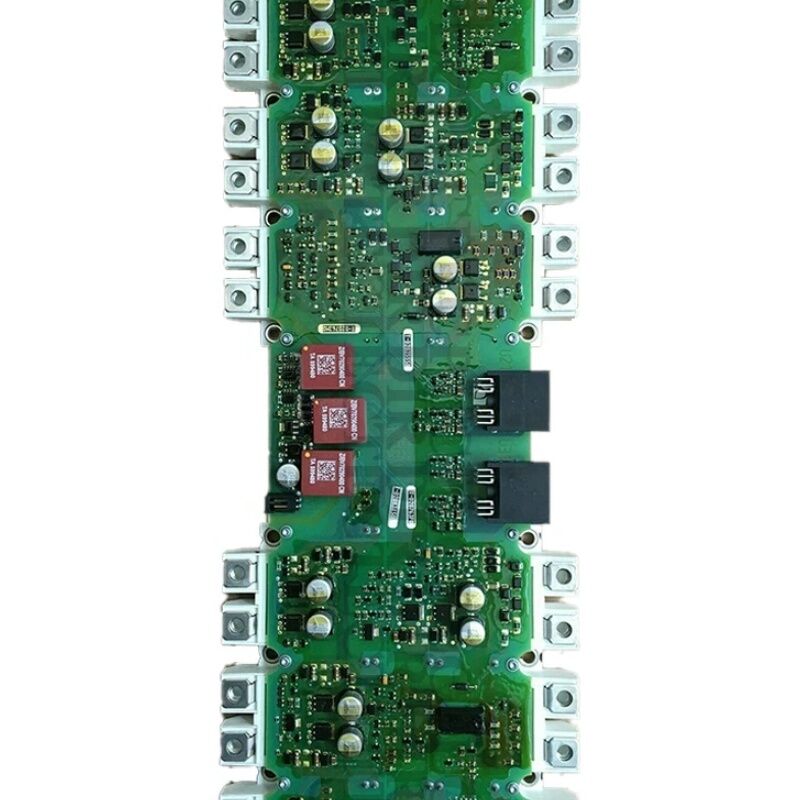

The IGD2 (second-generation IGBT Gate Driver) is the circuit board that sits directly on the IGBT power module and provides the complete interface between the drive's Control Unit and the power transistors.
صفحه IGD2/R4 سه عملکرد متمایز در بلوک قدرت را انجام می دهد:
تولید درایو دروازهواحد کنترل (CU320، CU310 یا مشابه) دستورات PWM را برای شش موقعیت IGBT در پل اینورتر سه فاز تولید می کند.هیئت مدیره IGD2 این دستورات را دریافت می کند و آنها را به ولتاژ و پالس های فعلی تبدیل می کند که در واقع دروازه های IGBT را تغییر می دهد.
درایو دروازه نیاز به زمان بندی دقیق، سطوح ولتاژ دروازه صحیح و زمان های افزایش کنترل شده دارد که به طور خاص با ماژول IGBT FS300R12KE3-S1 مطابقت دارد.
اندازه گیری فعلی.صفحه IGD2 همچنین سیگنال های اندازه گیری جریان فاز موتور را از سنسورهای بلوک قدرت پردازش می کند.
این اندازه گیری های آنالوگ به داده های دیجیتال تبدیل می شوند و به واحد کنترل به عنوان بازخورد فعلی برای الگوریتم کنترل بردار درایو منتقل می شوند.
دقت در اینجا چیزی است که دقت کنترل تورک را تعیین می کند.
محافظت از سخت افزارسریعترین محافظت در درایو √ تشخیص تشنه شدن IGBT، پاسخ در میکروسکنید √ در صفحه IGD2 اجرا می شود.
هنگامی که یک IGBT روشن می شود و ولتاژ کلکتور - فرستنده (VCE) آن به طور طبیعی سقوط نمی کند ، IGD2 این را در رویداد روشن شدن تشخیص می دهد و بلافاصله تمام پالس های دروازه را حذف می کند.
هیچ حلقه نرم افزاری نمی تواند با این سرعت پاسخ مطابقت داشته باشد، و در 380A، این محافظت دفاع اصلی در برابر تخریب IGBT در شرایط خطا است.
FS300R12KE3-S1 یک ماژول پل IGBT سه فاز کامل است که در 300A (با ظرفیت اوج 380A) در ولتاژ دستگاه 1200V نامگذاری شده است.مناسب برای کاربردهای محرک 480V AC که ولتاژ اتوبوس DC حدود 650V 700V است.
این ماژول تمام شش IGBT اینورتر سه فاز را در یک بسته فیزیکی واحد قرار می دهد.
این ماژول IGBT چیزی است که مونتاژ A5E00714561 در اطراف آن ساخته شده است.
هیئت مدیره دروازه IGD2/R4 به طور خاص برای نیازهای دروازه FS300R12KE3-S1 طراحی شده استو ویژگی های سرعت سوئیچ این IGBT خاص تعیین طراحی مدار دروازه راننده.
هنگامی که مجموعه A5E00714561 نصب می شود، هر دو ماژول IGBT و راننده گیت مطابقت آن با هم جایگزین می شوند.اطمینان از اینکه مدار محرک دروازه همیشه به درستی برای دستگاه قدرت که آن را هدایت می کند بهینه شده است.
A5E00714561 در ابتدا برای نصب توسط شرکای سرویس پذیر مجاز زیمنس تعیین شده بود.
این نشان دهنده الزامات ایمنی کار در سطح بلوک قدرت در یک درایو SINAMICS شکل شاسی است.
قبل از انجام هر گونه کار سرویس بخش برق، شرایط زیر باید تأیید شود: تأمین برق AC جدا شده و قفل شده است.اتوبوس DC تایید شده به زیر 50V تخلیه شده است (حداقل 5 دقیقه انتظار پس از جداسازی)، توسط اندازه گیری تایید شده است) ، احتیاط های ESD کامل برای دست زدن به هیئت مدیره دروازه IGD2
هنگام نصب مجموعه ی جایگزین، مواد رابط حرارتی ماژول IGBT باید با استفاده از روش مشخص شده توسط سیمنز بر روی سطح تماس حرارتی قرار گیرد.ترکیب رابط حرارتی نادرست یا گمشده باعث افزایش مقاومت حرارتی در اتصال IGBT-heatsink می شود، که منجر به IGBT بیش از حد در زیر بار حتی با یک نصب فیزیکی درست.
Q1: درایو SINAMICS F30022 (IGBT overtemperature) را در بار کامل نشان می دهد. دیسک گرما درایو با لمس خنک شده است. می تواند مجموعه بلوک قدرت A5E00714561 منبع خطا باشد؟
F30022 با یک بخاری خنک به شدت نشان می دهد که سنسور دمای IGBT در صفحه IGD2 به درستی خوانده نمی شود تولید یک خواندن دمای مصنوعی بالا.
در غیر این صورت، مواد رابط حرارتی بین ماژول IGBT و حرارتی ممکن است از دست رفته یا به طور نادرست اعمال شده باشد.ایجاد یک درجه حرارت واقعی اما محلی که بدن حرارتی هنوز به آن نرسیده است.
قبل از نتیجه گیری یک خطای سنسور، وضعیت مواد رابط حرارتی را بررسی کنید.
Q2: پس از تعویض بلوک قدرت A5E00714561، خطای درایو F30001 (برابری بیش از حد) بلافاصله در اولین بار بدون بار اجرا می شود. علت احتمالی چیست؟
F30001 بلافاصله در اولین اجرا پس از تعویض بلوک قدرت به طور معمول نشان می دهد یک مشکل تغییر اندازه گیری فعلی در صفحه جدید IGD2 است.
تنظیم جریان درایو از جریان موتور اندازه گیری شده به عنوان بازخورد استفاده می کند یک تغییر اندازه گیری جریان در صفحه جدید باعث می شود که درایو حتی در حالت ایست نیز جریان ظاهری را ببیند.
پارامترهای جابجایی فعلی درایو را بررسی کنید و روال کالیبراسیون اندازه گیری فعلی را اجرا کنید اگر نرم افزار درایو از آن پشتیبانی کند.
همچنین تایید کنید که کنتاکتور سنسور فعلی در صفحه جدید IGD2 کاملاً نصب شده است.
سوال 3: A5E00714561 با یک محصول جانشین به عنوان متوقف شده ذکر شده است. کدام قسمت جانشین باید برای جایگزینی بلوک های قدرت جدید استفاده شود؟
قسمت جانشین برای تعمیرات بلوک های IGD2/R4 480V/380A در خانواده SINAMICS در سری A5E36717xxx از قطعات تعمیر IGD2 است.که نشان دهنده ی نسل بعدی گیت درایور برد برای ماژول های IGBT با جریان یکسان یا بالاتر است..
شماره قطعات جانشین رو با شماره سریال درایو و پایگاه داده ی قطعات یدکی زیمنس تایید کنیداز آنجا که نقشه برداری جانشین بستگی به وضعیت تولید خاص درایو نصب شده دارد.
Q4: آیا می توان از مجموعه بلوک قدرت A5E00714561 در هر محرک شاسی SINAMICS با 380A / 480V استفاده کرد یا برای برخی از انواع ماژول موتور خاص است؟
A5E00714561 مخصوص به انواع SINAMICS Motor Module است که از ماژول IGBT FS300R12KE3-S1 در فاکتور شکل R4 استفاده می کند.
همه ماژول های موتور 380A/480V SINAMICS از همان نوع ماژول IGBT یا همان فاکتور شکل R4 استفاده نمی کنند. حالت های مختلف تولید و انواع ماژول قدرت ممکن است از دستگاه های IGBT مختلف استفاده کنند.
همیشه شماره سری و وضعیت تولید ماژول موتور نصب شده را قبل از نصب با جدول کاربرد A5E00714561 مقایسه کنید.
Q5: ماژول IGBT در درایو به دلیل یک مدار کوتاه شکست خورد. آیا امکان دارد که برد راننده دروازه IGD2 نیز آسیب ببیند و باید همراه با IGBT جایگزین شود؟
بله وقتی یک IGBT به عنوان یک مدار کوتاه شکست می خورد، مسیر جریان خطا شامل مدار دروازه است. مدار های درایور دروازه در صفحه IGD2 انرژی گذرا خطا را جذب می کنند،که می تواند به IC های درایور دروازه آسیب برساند.، اپتوکوپلرها یا مقاومت های دروازه حتی اگر صفحه به نظر آسیب ندیده باشد.
Installing a new IGBT module on a drive that suffered an IGBT short-circuit without also replacing the IGD2 gate driver board risks immediate re-failure of the new IGBT due to compromised gate drive waveforms.
دستگاه A5E00714561 این مشکل را به درستی حل می کند و هر دو قطعه را به عنوان یک مجموعه تعمیرات فراهم می کند.
