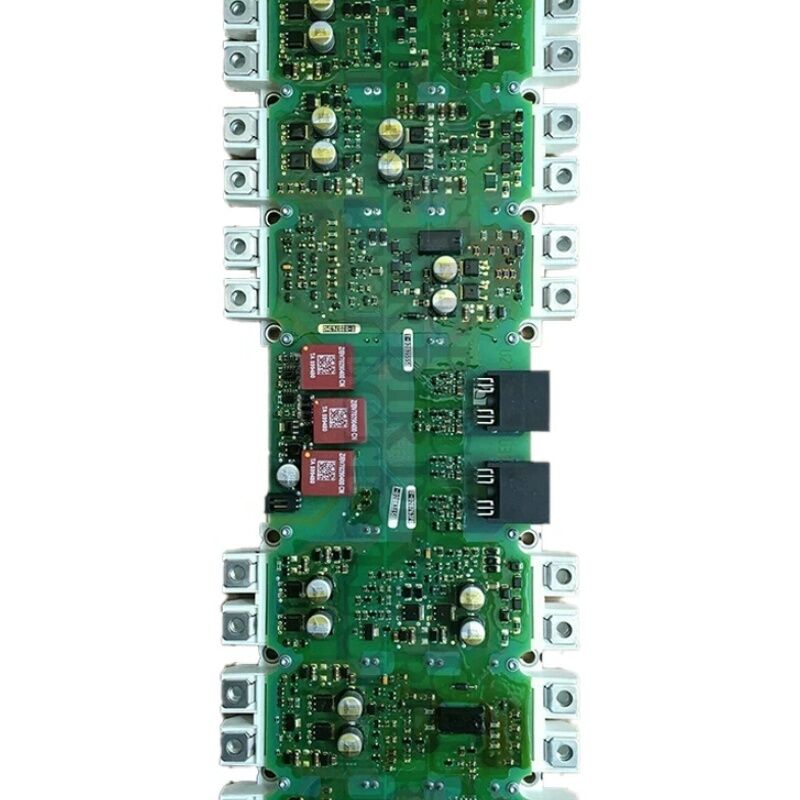

سیمنز 430/440/S120 INVERTER/CONVERTER DRIVER BOARD IGD تگربورد A5E00714560 A5EOO71456O

زیمنس A5E00714560 ∙ SINAMICS IGD2/R4 هیئت مدیره ∙ تعمیر بلوک برق برای بخش اینورتر شاسی

شماره بخش:A5E00714560

مرجع GWE:GWE:A5E00714560

تولید کننده:شرکت زیمنس AG Gerätewerk Erlangen، آلمان

مرور کلی

A5E00714560 اولین عضو سری A5E00714560 است که از خانواده بلوک های قدرت IGD2/R4 SINAMICS است.این درایور دروازه IGBT نسل دوم (IGD2) را با یک ماژول IGBT متناسب در فاکتور فرم R4 جفت می کند، و به عنوان مجموعه تعمیر بخش قدرت اینورتر برای SINAMICS G120، G120C و G150 استفاده می شود.

این سری از A5E00714560 تا A5E00714563 اجرا می شود که هر کدام ترکیبی خاص ولتاژ و جریان را در محدوده شاسی SINAMICS پوشش می دهند. به عنوان عضو پایه،A5E00714560 در کنار جانشین مستقیم خود A5E36717797 در اسناد مرجع متقابل قطعات یدکی زیمنس ذکر شده استوقتی که A5E00714560 در دسترس نیست، A5E36717797 جایگزین تعیین شده است.

تخته IGD2 سه تابع همزمان را مدیریت می کند: تبدیل دستورات PWM واحد کنترل به پالس های دروازه IGBT، اندازه گیری جریان فاز موتور برای الگوریتم کنترل بردار،و اجرای محافظت از تخلیه مواد سخت افزاری که در مایکرو ثانیه پاسخ می دهد برای سرکوب وقایع تغییر خطا.

مشخصات کلیدی

A5E00714560 سری ️ خانواده هیئت مدیره

صفحه های سری A5E00714560 همه مجموعه های IGD2/R4 هستند که دارای همان فاکتور شکل فیزیکی R4 و همان معماری راننده دروازه IGD2 هستند.هر شماره قطعه به یک قدرت مشخص در داخل مجموعه شاسی SINAMICS اشاره دارد. شماره های متوالی در سری A5E00714560 ، A5E00714561 ، A5E00714562 ، A5E00714563 ، ترکیبی مختلف ولتاژ و جریان را پوشش می دهند. آنها قابل تعویض نیستند.همیشه شماره A5E خاص را از برچسب صفحه نصب شده قبل از سفارش تایید کنید.

درایور دروازه IGD2 از طریق پیوندهای فیبر نوری با واحد کنترل SINAMICS ارتباط برقرار می کند و جداسازی گالوانیکی بین بخش قدرت ولتاژ بالا و الکترونیک کنترل ولتاژ پایین را فراهم می کند.این انزوا محافظت از CU از DC اتوبوس سوئیچینگ transients و اجازه می دهد تا دسترسی تشخیصی امن به عملکردهای کنترل درایو در حالی که بخش قدرت کار می کند.

رابط حرارتی و یادداشت نصب

مثل تمام مجموعه هاي بلوک برق IGD2/R4A5E00714560 باید بر روی حرارتی بخاری محرک با مواد مناسب رابط حرارتی (TIM) بین صفحه پایه ماژول IGBT و سطح حرارتی بخاری نصب شود.حذف TIM باعث افزایش مقاومت حرارتی در اتصال IGBT-heatsink می شود و باعث بروز خطاهای بیش از حد دمایی می شود حتی زمانی که خود heatsink خنک باقی بماند.استفاده از TIM بر اساس روش مشخص شده Siemens قبل از ایمن سازی مجموعه.

سوالات عمومی

سوال 1: درایو نشان می دهد F30021 یا F30022 بدون موتور متصل شده است. آیا A5E00714560 می تواند اشتباه باشد؟

-آره. F30021 (overcurrent) and F30022 (ground fault) with no motor connected can both originate from a failed current measurement circuit on the IGD2 board — the board's sensors produce an apparent current reading even with no load. بررسی کنید که آیا نمایشگر جریان فاز درایو در حالت ایستادن یک مقدار غیر صفر را نشان می دهد. یک خواندن غیر صفر یک خط خطا در مدار اندازه گیری در A5E00714560 را تایید می کند.

سوال2: جانشین A5E36717797 در دسترس است. آیا می تواند به طور مستقیم جایگزین A5E00714560 شود؟

A5E36717797 جانشین سیمنز برای همان برنامه های محرک است. نصب فیزیکی، اتصالات اتوبوس DC و رابط های فیبر نوری سازگار هستند.تایید نسخه نرم افزار درایو پشتیبانی از شناسایی الکترونیکی صفحه IGD2 نسل جدید قبل از نصب .

س3: آیا ماژول IGBT باید قبل از نصب A5E00714560 جایگزین به طور جداگانه آزمایش شود؟

اگر A5E00714560 اصلی به دلیل یک مشکل IGBT شکست خورد، علت باید قبل از نصب جایگزینی مورد بررسی قرار گیرد. مدار پیش شارژ بس DC را آزمایش کنید، هر گونه خازن های snubber،و ورودی AC برای شرایط گذرا که ممکن است ماژول IGBT اصلی را تحت فشار قرار داده باشد. نصب یک مونتاژ جدید بدون رسیدگی به علت اصلی خطر شکست تکراری است.

سوال 4: A5E00714560 از بازار بازپرداخت در دسترس است اما بدون مستندات GWE. آیا این یک نگرانی است؟

صفحه های GWE از تاسیسات Siemens در Erlangen نشان دهنده ترکیب های IGBT و درایور گیت مطابقت یافته و در کارخانه جمع آوری شده است.تخته های پس از فروش بدون مستندات GWE می توانند واحدهای بازسازی شده یا مجموعه های شخص ثالث باشند.درخواست گواهی تست عملکردی از تامین کننده که تایید می کند تمام کانال های دروازه و مدارهای اندازه گیری جریان قبل از نصب تأیید شده اند.

Q5: پس از نصب A5E00714560 ، درایو اجرا می شود اما A30031 (آلارم بیش از حد درجه حرارت) را در عرض 10 دقیقه با بار کامل نشان می دهد.

A30031 مدت کوتاهی پس از نصب با یک بخاری خنک تقریبا همیشه به این معنی است که مواد رابط حرارتی بین ماژول IGBT و بخاری از دست رفته یا به طور نادرست اعمال شده است.اجماع رو بردار، پاک کردن هر دو سطح، استفاده از TIM تازه بر اساس روش مشخص شده، و نصب مجدد.
