کنترل کننده سرعت DC هیئت محرک C98043-A7014-L2 C98043A7014L2 C98O43-A7O14-L2

سیمنز C98043-A7014-L2

شماره بخش:C98043-A7014-L2

تولید کننده:شرکت زیمنس (آلمان)

نوع محصول:صفحه تامین میدان کنترل تحریک موتور DC (تحرک سرعت DC)

خانواده محصول:سری SIMOREG DC Drive

عملکرد:منبع ولتاژ DC کنترل شده برای پیچاندن میدان موتور DC به طور جداگانه تحریک شده

وضعیت تولید:تولید توسط سازنده متوقف شد

کشور منشأ:آلمان

مرور کلی

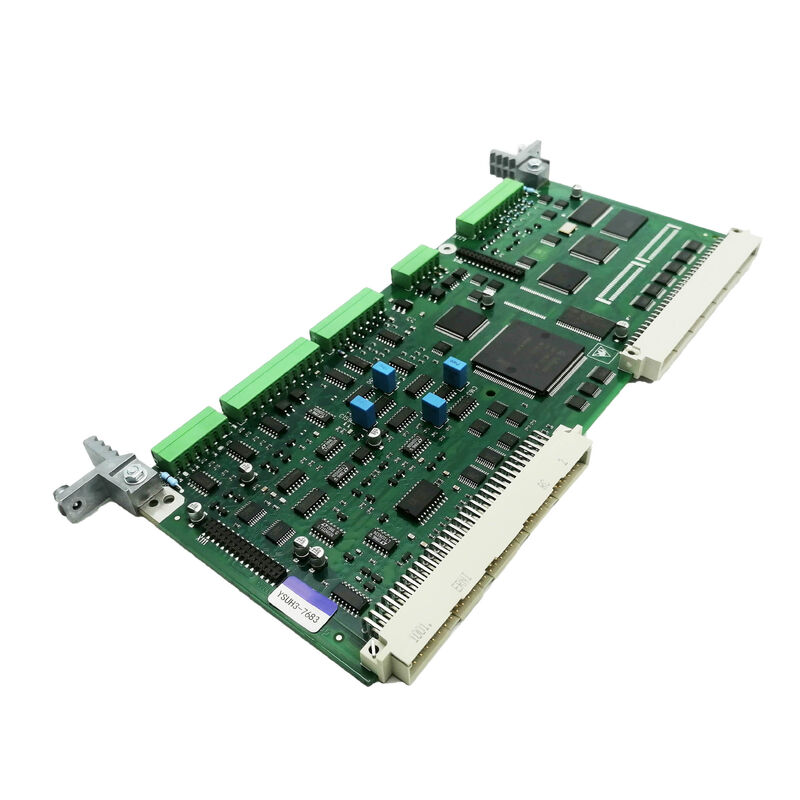

C98043-A7014-L2 هیئت مدعی میدان DC برای سیستم های محرک DC Siemens SIMOREG است. This board delivers controlled direct current to the field winding of a separately-excited DC motor — establishing and regulating the magnetic flux that the motor needs to produce torque from its armature current.

بدون یک تخته تغذیه میدان که به درستی کار می کند، یک موتور DC به طور جداگانه هیجان زده نمی تواند بدون توجه به وضعیت تغذیه آرماتور، انرژی داده شود.و درایو قبل از شروع هر عملیاتی که در مورد آرماچر انجام می شود دچار مشکل می شود..

سری A7014 از تخته های تغذیه میدان یک موقعیت خاص در خانواده تخته SIMOREG C98043 را اشغال می کند.

سری C98043 به پیکربندی های کنورتر SIMOREG با دامنه قدرت بزرگتر خدمت می کند ، جایی که جریان های armature قابل توجهی هستند و صفحه تغذیه میدان به همین ترتیب طراحی شده است.

پسوند L2 در داخل نام A7014 این نسل طراحی خاص را شناسایی می کند، شامل انتخاب قطعات و اصلاحات مدار مناسب برای این مرحله تولید است.

کنترل سرعت موتور DC بر دو متغیر متمایز عمل می کند: جریان آرماتور که باعث کنترل گشتاور می شود و جریان میدان که باعث کنترل جریان می شود.جریان میدان در ارزش نامی خود حفظ می شود و سرعت از طریق ولتاژ آرماتور کنترل می شود..

بالاتر از سرعت پایه در محدوده تضعیف میدان جریان میدان به تدریج کاهش می یابد تا سرعت چرخش بالاتر را با حداقل حداکثر گشتاور کاهش دهد.

C98043-A7014-L2 صفحه ای است که هر دو حالت کنترل میدان را اجرا می کند: حفظ میدان کامل در سرعت پایه و پایین تر و اجرای کاهش کنترل شده میدان بالاتر از سرعت پایه.

مشخصات کلیدی

عرضه میدان در معماری محرک بزرگ DC

موتور DC به طور جداگانه هیجان زده شده دارای دو پیچ و تاب الکتریکی مستقل است: پیچ و تاب آرمچر در بخش چرخشی و پیچ و تاب میدان در قاب ثابت.

پیچ و تاب میدان نسبتاً کم جریان است اما محرک بالایی دارد. ممکن است چند ثانیه طول بکشد تا جریان میدان پس از روشن شدن منبع کاملاً ایجاد شود.به دلیل ثابت زمان مدار میدان.

C98043-A7014-L2 شامل پل ترستور است که منبع AC را به خروجی DC کنترل شده برای پیچیدگی میدان تبدیل می کند ، همراه با الکترونیک کنترل که این خروجی را تنظیم می کند.

حلقه جریان میدان از طریق یک ترانسفورماتور یا شنت جریان بسته می شود که جریان واقعی میدان را اندازه گیری می کند و این اندازه گیری را به تنظیم کننده صفحه تغذیه می کند.تنظیم کننده تنظیم می کند زاویه تیراندازی thyristor به حفظ میدان به طور دقیق در حال حاضر فرمان.

این کنترل حلقه بسته جریان میدان چیزی است که ضعف دقیق میدان را امکان پذیر می کند. با افزایش سرعت بالاتر از سرعت پایه، کنترل کننده CUD1 یک نقطه تنظیم جریان میدان را کاهش می دهد.

C98043-A7014-L2 به آرامی جریان میدان را کاهش می دهد تا با این نقطه تنظیم مطابقت داشته باشد، به موتور اجازه می دهد تا بیشتر شتاب کند.

زمان پاسخ و دقت تنظیم هیئت مدیره به طور مستقیم بر این تاثیر دارد که چگونه حرکت در حال حرکت از طریق نقطه سرعت پایه و چگونه به دقت از پروفایل های تضعیف میدان پیروی می کند.

حفاظت از از دست دادن میدان

مهم ترین عملکرد ایمنی صفحه تغذیه میدان تشخیص از دست دادن میدان است. اگر جریان میدان به صفر برسد یا به دلیل خرابی صفحه ، از حد از دست دادن میدان پایین بیاید ،یک خطای پیچ و تاب میدان، یا یک شکست در تامین میدان موتور جریان مغناطیسی خود را از دست می دهد.

یک موتور بدون فلوکس متصل به یک منبع تغذیه آرماتور زنده ممکن است بدون کنترل جریان موثر شتاب یابد و به سرعت های خطرناک برسد.

C98043-A7014-L2 به طور مداوم جریان میدان را کنترل می کند.

از دست دادن میدان تشخیص داده شده باعث می شود که یک حرکت فوری از طریق زنجیره محافظت درایو انجام شود، و منبع تغذیه درایو را قبل از اینکه وضعیت فرار ایجاد شود، حذف کند.

این محافظت سریعتر از هر حلقه نرم افزاری پاسخ می دهد ‬ آن را به عنوان نظارت سخت افزاری که مستقل از پردازنده کنترل اصلی عمل می کند، اجرا می شود.

وضعیت متوقف شده و بازار پس از فروش

C98043-A7014-L2 توسط زیمنس متوقف شده است. دیگر از طریق کانال های فعال محصول زیمنس در دسترس نیست.بازار پس از فروش شرکت های تخصصی تعمیر محرک های DC که دارای تخته های جایگزین آزمایش شده هستند منبع اصلی تامین هستند.

تخته ها به طور معمول در حالت بازسازی شده و آزمایش شده با ضمانت عرضه می شوند. هنگام تهیه، L-variant (L2 در این مورد) را با برچسب تخته نصب شده تأیید کنید،به عنوان سری L2 و L1 ممکن است در پیکربندی مدار متفاوت باشد.

سوالات عمومی

Q1: درایو SIMOREG بلافاصله در هنگام راه اندازی خطای F036 را نشان می دهد. مقاومت پیچیدگی میدان موتور اندازه گیری شده و در محدوده مشخصات است.ممکنه C98043-A7014-L2 منبع خطا باشه?

با یک پیچ و تاب میدان تایید شده سالم، F036 در نقطه های راه اندازی به یا منبع میدان یا مدار اندازه گیری آن.ولتاژ تغذیه AC را در پایانه های ورودی C98043-A7014-L2 بررسی کنید و اطمینان حاصل کنید که تمام فیوز های میدان سالم هستند.

اگر منبع برق و فیوز خوب باشد، سیگنال اندازه گیری جریان میدان را در خروجی صفحه بررسی کنید.که تنظیم کننده به عنوان حداکثر انحراف تفسیر می کند..

اگر اندازه گیری درست باشد، پل تیرستور در A7014-L2 ممکن است دستگاهی خراب شده داشته باشد که باعث تولید جریان میدان ناکافی یا صفر می شود.

سوال 2: C98043-A7014-L2 به عنوان "بورد تحریک سرعت DC" توصیف شده است.

"DC speed excitation" refers to the function of providing controlled DC excitation current to a DC motor — the term "excitation" in DC motor terminology means the magnetisation of the motor's field poles.

کنترل سرعت یک موتور DC به هر دو جریان armature (torque) و جریان میدان (flux/speed) بستگی دارد.

تخته تغذیه میدان ′′ تخته "احساس سرعت" ′′ به طور مستقیم در کنترل سرعت با مدیریت جریان میدان، به ویژه در محدوده تضعیف میدان بالاتر از سرعت پایه شرکت می کند.

سوال 3: آیا می توان C98043-A7014-L2 را با C98043-A7004-L2 (کارت تغذیه میدان برای درایوهای استاندارد 6RA70) جایگزین کرد؟

نه تخت های تغذیه میدان سری A7014 و A7004 محصولات متفاوتی برای سیستم عامل های مختلف محرک هستند. سری A7004 به محرک های استاندارد SIMOREG 6RA70 خدمت می کند،در حالی که سری A7014 به پیکربندی های بزرگتر تبدیل کننده SIMOREG خدمت می کند.

آنها در درجه فعلی ، طراحی مدار و عامل شکل فیزیکی متفاوت هستند. همیشه از سری دقیق و نوع مشابه صفحه نصب شده استفاده کنید.

نصب A7004 با رتبه پایین تر در موقعیت A7014 منجر به ظرفیت جریان میدان و آسیب احتمالی به صفحه می شود.

سوال 4: پس از تعویض C98043-A7014-L2، جریان میدان وجود دارد اما در طول تغییرات سرعت واکنش آهسته و نوسان دهنده ای را نشان می دهد.

پاسخ جریان میدان نوسان دهنده نشان دهنده عدم تطابق بین دستاوردهای تنظیم کننده جریان میدان در CUD1 و ویژگی های جلب مدار میدان / مقاومت موتور است.ثابت زمان مدار میدان موتورهای DC بزرگ می تواند چند ثانیه باشد.

اگر افزونه های تنظیم کننده پس از تعویض صفحه دوباره وارد نشده یا با داده های اولیه راه اندازی بررسی نشده باشند، ممکن است با موتور مطابقت نداشته باشند.دسترسی به پارامترهای تنظیم کننده میدان در CUD1 و تایید آنها مطابقت با مقادیر اصلی و یا مشخصات پیچ و تاب میدان موتور.

یک توالی تنظیم خودکار (اگر نسخه نرم افزار از آن پشتیبانی می کند) باز محاسبه سود خواهد کرد.

Q5: درایو در یک برنامه مستمر رولینگ است که در آن تخته تغذیه میدان باید حداکثر قابلیت اطمینان داشته باشد.آیا یک محصول جانشین مدرن وجود دارد که می تواند قابلیت اطمینان را در مقایسه با C98043-A7014-L2 متوقف شده بهبود بخشد؟?

برای دستگاه هایی که مایل به مدرن سازی درایو هستند، SINAMICS DCM (DC Master) پلت فرم فعلی زیمنس برای کنترل سرعت موتور DC با عملکرد بالا است.SINAMICS DCM یکپارچه سازی تغذیه میدان به عنوان یک عملکرد داخلی .

برای سایت هایی که نگهداری سخت افزار SIMOREG موجود ترجیح داده می شود،تعویض پیشگیرانه تخته تغذیه در طول یک خاموشی برنامه ریزی شده قبل از خرابی در سرویس بهترین استراتژی قابلیت اطمینان است، با استفاده از C98043-A7014-L2 بازارهایی که تایید شده اند.
