| محل منبع | آلمان |
| نام تجاری | HENGSTLER |
| گواهی | CE / cULus Listed / RoHS 2002/95/EC |

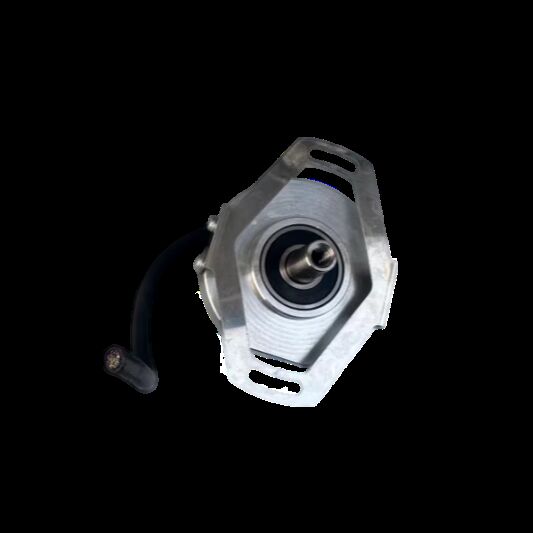

| شماره مدل | S21-2048.001 |
طیف گسترده ای از دماهای عملیاتی از 15 °C تا + 120 °C، بنابراین استفاده بهینه از ظرفیت موتور
فرکانس محدودی بالا با کیفیت سیگنال عالی، اجازه می دهد تا بالاترین سرعت اوج و کاهش اتلاف وقت غیر سازنده
ایمنی عالی در برابر تداخل (EN 61000-4-4، کلاس 4)
ایمنی عملکردی بالا به دلیل کنترل سیگنال و نظارت بر سیستم (کم ولتاژ، آلودگی، آسیب دیسک، پایان عمر LED)
کیفیت سیگنال بالا از طریق کنترل و جبران خطا
گواهینامه:
CE / cULus فهرست شده / RoHS 2002/95/EC
توضیحات دقیق محصول
| پارامتر | مشخصات |
|---|---|
| قطر محفظه | 53 میلی متر |
| قطر گره | مخروط 1/10 |
| کلاس حفاظت ورودی گره (EN 60529) | IP40 |
| محفظه های کلاس حفاظت (EN 60529) | IP40 |
| بار محوری / شعاعی در شیفت | 20 N / 90 N (برای شاخه جامد مخروطی) |
| نقش قطب محوری گره نصب (گره نورد) | ± 0.5 میلی متر |
| جریان شعاعی آبهای جفت گیری (آبهای هاب) | ± 0.1 میلی متر |
| حداکثر سرعت | حداکثر 12000 دور در دقیقه (مستمر) ، حداکثر 15000 دور در دقیقه ( کوتاه مدت) |
| چرخش | ≤ 1 Ncm |
| مقاومت لرزش (DIN EN 60068-2-6) | ≤ 100 m/s2 (10... 2000 هرتز) |
| مقاومت در برابر ضربه (DIN EN 60068-2-27) | ≤ 1000 m/s2 (6 ms) |
| دمای کار | 15 °C... + 120 °C |
| دمای ذخیره سازی | 20 °C تا +80 °C |
| خانه های مادی | آلومینیوم |
| وزن | حدود 170 گرم |
| ارتباط | کانکتور و کابل PCB |
| پارامتر | مشخصات |
|---|---|
| طراحی کلی | طبق DIN EN 61010-1، کلاس حفاظت III، سطح آلودگی 2، کلاس ولتاژ بالا II |
| ولتاژ تغذیه | DC 5V ±10٪ |
| حداکثر جریان بدون بار | 120 mA |
| سیگنال مرجع R | > 0.4 ولت (1 پالس در هر چرخش) |
| سیگنال های تغییر C، D | سینوس کوسینوس 1 Vpp (1 دوره در هر چرخش) |
| سیگنال های افزایشی (اختیاری) | سینوس-کوسینوس 1 Vpp |
| تعداد نبض ها | 2048 |
| فرکانس محدودی 3 دبیل | 500 کیلوهرتز |
| دقت مطلق | ±35′′ |
