هایدنهاین ERN 1380 رمزگشایی روتاری افزایشی ID 551126-12 10000 خط 1 Vpp Stator Coupling 12-Pin Radial Connector

بعضی از مشخصات کدگذاری ها هیچ سازشی را نمی خواهند.هنگامی که یک محرک سرو موتور یا محور ماشین آلات CNC نیاز به یک دستگاه بازخورد موقعیت دارد که دقت را در میلیون ها چرخه حفظ می کند، ارتعاش، و استرس تجمع تولید مستمر پاسخ این است که یک کد Heidenhain.551126-12شماره شناساييهایدنهاین ERN 1380-1000-62S12-30: یک کدگر چرخشی افزایشی با حلقۀ یکپارچه، چسب اتصال استاتور، شمارش 1000 خط، خروجی 1 Vpp سینوسایدال، و یک کانکتور پلگ شعاعی 12 پین.ساخته شده در آلمان به استانداردهای مهندسی که Heidenhain را به معیار برای اندازه گیری دقیق در ماشین آلات در سراسر جهان تبدیل کرده است.

مشخصات تایید شده

نصب پیوندهای استاتوری ️ دقت از طریق هوش مکانیکی

ERN 1380 از یک روش نصب استفاده می کند که خانواده کدگذاری هایدنهاین را از دستگاه های ساده ای که به سمت میله متصل می شوند متمایز می کند.اتصال استاتوررویکرد اجازه می دهد تا میله رمزگذاری کننده به طور مستقیم به میله موتور متصل شود در حالی که محفظه رمزگذاری کننده (استاتور) از طریق عنصر اتصال بازي محوري، و شیب بین گره موتور و صفحه نصب انکودر.

اتصال استاتور، بازی بین موتور و کدگر چرخشی را جبران می کند و در نتیجه عدم دقت را اصلاح می کند. حتی شیب و بازی محوری تا ± 0.5 میلی متر را می توان به طور قابل اعتماد جبران کرد.و اتصال همچنین آسان نصب به سطح هواپیما را تسهیل می کند.

نتیجه یک ترتیب نصب است که ناهمگونی های مکانیکی دنیای واقعی ماشین آلات تولید را بدون این که این ناهمگونی ها کیفیت سیگنال را کاهش دهند تحمل می کند. The encoder delivers its rated accuracy regardless of minor shaft runout or mounting face deviations — which is why this configuration has become the standard for servo motor feedback in machine tool applications.

1،000- شمارش خط و 1 Vpp خروجی سینوساید

در1،000 خط در هر چرخششمارش خط تعیین می کند که کدگذاری کننده چند چرخه سیگنال نوری را در هر چرخش کامل شاخه تولید می کند. بر خلاف کدگذاری کننده های امواج مربع TTL، خروجی ERN 1380سیگنال های سینوسایدال 1 Vpp— smooth sine and cosine waves across the full signal amplitude — which the connected interpolation electronics in the CNC or servo drive can then subdivide to achieve position resolution far exceeding the 1هزار خط فیزیکی.

با فاکتورهای مداخله ای معمولی از 5 × تا 1000 ×، یک کدگر 1000 خط با خروجی 1 Vpp که به یک HEIDENHAIN استاندارد یا یک مداخله ساز سازگار تغذیه می کند می تواند یک وضوح موقعیت موثر 5 را ارائه دهد،000 تا 1,000این به این دلیل است که کدگرهای خروجی سینوساید در هر جایی که بازخورد موقعیت با وضوح بالا اهمیت دارد مشخص می شوندماشین های آسیاب، و تجهیزات چرخ دنده ای که دقت موقعیت مکانی به طور مستقیم کیفیت قطعات را تعیین می کند.

استاندارد سیگنال ~ 1 Vpp همچنین فرمت ورودی بومی برای الکترونیک های مداخله IK و IBV HEIDENHAIN است.و توسط اکثر درایوهای جدید CNC بدون شرایط سیگنال اضافی پذیرفته می شود.

کانکتور 12 پین رادیال

اتصال الکتريکي در 551126-12یک کانکتور مستقیم دو ردیف 12 پین با مکانیسم قفل، که درجهت شعاعی√ خروجی کابل عمودی به محور چرخش رمزگذاری کننده است.این جهت گیری استاندارد بر روی موتور نصب servo feedback encoders که در آن کابل باید مسیر تمیز از سمت پای موتور بدون محدودیت های مرطوب محوری.

اتصال قفل دو ردیف با دیوارهای پشتیبان یک اتصال مقاوم به لرزش و ایمن را فراهم می کند که تحت محیط مکانیکی اسپندل ماشین ابزار یا محور سرو باز نمی شود.برای استفاده های جایگزینی یا نگهداری، تایید تعداد پین ها (12) ، جهت گیری کانکتور (شعاعی) و نوع قفل در برابر نصب سیم کشی موجود قبل از نصب ضروری است.

مکان استفاده از ERN 1380

سری ERN 1380 یک فضای کاربردی خاص و مشخص را در کاتالوگ کدگذاری HEIDENHAIN اشغال می کند: بازخورد سرو موتور برای ماشین آلات CNC و اتوماسیون صنعتی.ترکیبی از ناقل یکپارچه، اتصال استاتور، 1 Vpp خروجی، و ساخت فشرده آن را مناسب طبیعی برای:

بازخورد موتور سرو CNC- نصب مستقیم میله بر روی سرو موتورهای AC که محورهای تغذیه را بر روی مراکز ماشینکاری، چرخ CNC، مراکز چرخش حرکت می دهندو ماشین های خردکننده که کدگر بازخورد موقعیت کارخانه موتور را جایگزین یا بازگرداند

الکترونيک هاي راننده با ورودي 1 Vppتقویت کننده های سرو و کنترل های CNC از تولید کنندگان اصلی ماشین آلات و محرکات که سیگنال های انکدوری افزایشی سینوسایدال 1 Vpp را به عنوان رابط بازخورد استاندارد خود پذیرفته اند

محورهای موقعیت پذیری با وضوح بالامرحله های موقعیت گذاری خطی یا چرخش که در آن خروجی سینوسایدال، همراه با الکترونیک های مداخله پایین،از یک دستگاه مکانیکی قوی به وضوح سطح زیر میکرو یا دوقلو می رسد

تعمیرات پس از نصب و نگهداری جایگزین- بازگرداندن عملکرد رمزگذاری کننده در سرو موتورها یا محورهای ماشین که رمزگذاری کننده اصلی خراب شده، آسیب دیده یا با افزایش سن خراب شده است.شماره شناسه 551126-12 یک مرجع مستقیم کاتالوگ HEIDENHAIN برای سفارش یا مشخص کردن جایگزینی دقیق است

تجهیزات EDM و تراش دقیق- کاربردهایی که نیاز به کیفیت سیگنال بالا، خلوص عالی سیگنال و ایمنی از آلودگی محیط زیست دارند.جایی که تکنولوژی اسکن نوری ERN 1380 دهه ها خدمات قابل اعتماد را نشان داده است

ERN 1380 در خانواده هایدنهاین

در محدوده کدگذاری های HEIDENHAIN، ERN 1380 بخشی از سری گسترده تر ERN است ‬ کدگذاری های روتاری افزایشی با لاغرهای یکپارچه و اتصال استاتور،در طیف وسیعی از تعداد خطوط و انواع سیگنال های خروجی موجود است. نام 1380 منعکس کننده یک ساختار خاص خانه و شاخه در داخل آن خانواده است، با 1،000-line 1 Vpp variant (ID 551126-12) یکی از رایج ترین پیکربندی ها برای بازخورد سرو در ماشین آلات ابزار با استفاده از servo drives کلاس 200V است.

کدگرهای چرخشی ERN حامل های یکپارچه و یک اتصال استاتور نصب شده دارند. آنها بدون کاهش قابل توجهی دقت، خطاهای جریان شعاعی و تراز را جبران می کنند.گوهر رمزگذاری شده به طور مستقیم با گوهر مورد اندازه گیری متصل است. در طول شتاب زاویه ای از شاخه،اتصال استاتور باید تنها ناقل ایجاد شده توسط اصطکاک در حالی که منجر به عملکرد دینامیکی بالا و فرکانس های طبیعی بالا مناسب برای کاربردهای کنترل سرو است..

این فلسفه طراحی، کمترین بار حامل، عملکرد پویا، and mechanical error compensation through the stator coupling — explains why ERN encoders appear on servo motors in CNC machine tools from essentially every major machine builder that sources from the European and Japanese precision motion control ecosystem.

يادداشت سفارش

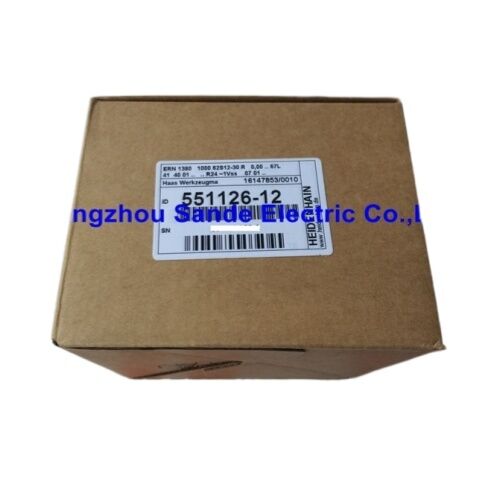

شماره قطعه551126-12هيدنهينشماره شناسايي√ مرجع کاتالوگ کارخانه آنها. رشته کامل مدل استERN 1380-1000-62S12-30. هر دو مرجع یک واحد را شناسایی می کنند. هنگام تهیه یک جایگزین، هر دو شماره شناسایی و رشته مدل کامل را با برچسب کدگذاری موجود خود تأیید کنید.از آنجایی که خانواده ERN 1380 شامل تعداد خط های متعدد و پیکربندی های کانکتور با شماره های شناسایی مختلف است..

سوالات عمومی

س1: سیگنال خروجی 1 Vpp به چه معنی است و چه الکترونیک هایی برای آن لازم است؟

در~1 Vppخروجی یک سیگنال آنالوگ سینوساید است اینکودر امواج سینوس و کوسینوس را با دامنه اوج تا اوج حدود 1 ولت خروجی می کند.این سیگنال به الکترونیک مداخله در servo درایو یا کنترل CNC تغذیه می شودبیشتر کنترل های CNC و سرو درایو های مدرن سازگار با HEIDENHAIN ٬ از جمله سیستم های Siemens ، Indramat و HEIDENHAIN iTNC ٬ مستقیماً 1 Vpp را پذیرفته اند.بررسی کنید که درایو servo یا کنترل شما مشخص 1 ورودی Vpp رمزگذاری قبل از نصب این رمزگذاری.

Q2: اتصال استاتور چیست و آیا نیاز به نگهداری دوره ای دارد؟

اتصال استاتور یک عنصر بهار انعطاف پذیر است که محفظه رمزگذاری کننده را به فلنج نصب موتور متصل می کند.این اجازه می دهد تا میله رمزگذاری به دنبال میله موتور به طور دقیق در حالی که جذب عدم تراز جزئی و بازی محوری. نیازی به نگهداری معمول نیست اتصال یک عنصر مکانیکی منفعل است. در طول نصب،آن را باید مطابق با مشخصات گشتاور های HIDENHAIN برای جلوگیری از چرخش محفظه در طول کار، ثابت شود..

سوال 3: آیا 551126-12 می تواند به طور مستقیم یک ERN 1380 قدیمی را با همان تعداد خط اما یک پیکربندی اتصال متفاوت جایگزین کند؟

بدن و نصب انکودر در انواع ERN 1380 با تعداد خط یکسان یکسان است ، اما نوع کانکتور ، تعداد پین و جهت خروجی کابل بین انواع متفاوت است.اتصال 12 پین پلگ رادیالاگر نصب اصلی از یک کانکتور متفاوت (خرید محوری، تعداد پین های مختلف، یا نسخه کابل) استفاده می کند، سیم کشی باید سازگار شود.همیشه قبل از سفارش جایگزینی شماره شناسایی کامل را بر روی برچسب کدگذاری موجود بررسی کنید.

سوال 4: هنگام استفاده از این رمزگذاری کننده با الکترونیک مداخله، وضوح موقعیت موثر چیست؟

شمارش 1000 خط 1000 چرخه سینوس / کوسینوس در هر چرخش را فراهم می کند.5 × مداخله، شمارش موثر 5000 شمارش/دوره است.1،000× مداخله(در دسترس در HEIDENHAIN IBV و واحدهای مشابه) ، وضوح موثر به 1 می رسد،000،000 شمارش / rev. وضوح واقعی مورد استفاده در هر نصب CNC داده شده بستگی به عامل مداخله در servo drive یا کنترل تنظیم شده است.کدگرهای سینوسایدال 1 Vpp به طور خاص در برنامه هایی که در آن این ضرب بعدی وضوح مورد نیاز است، بر روی کدگرهای TTL انتخاب می شوند..

سوال 5: آیا 551126-12 هنوز در تولید است و آیا به عنوان یک جایگزین سرویس در دسترس است؟

سری ERN 1380 یک خط محصول بالغ HEIDENHAIN است. ID 551126-12 در برخی کاتالوگ های توزیع کننده به عنوان متوقف شده اشاره شده است.که برای پیکربندی های خاص در خانواده های محصولات طولانی مدت رایج است زیرا HEIDENHAIN به نسل های جدید ERN جمع می شوددر حال حاضر در دسترس بودن جایگزینی از طریق کانال های خدمات مجاز HEIDENHAIN و بازار صنعتی بعد از فروش به خوبی تاسیس شده است.به عنوان این یکی از گسترده ترین نصب پیکربندی servo encoder در ناوگان جهانی CNC ماشین ابزارقبل از قرار دادن یک سفارش زمان بحرانی، در حال حاضر در دسترس بودن را با تامین کننده خود تأیید کنید.
