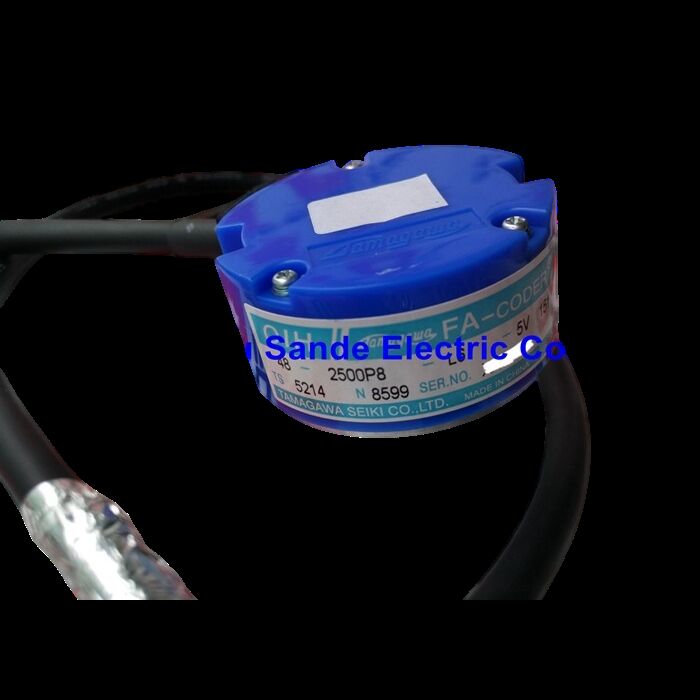

تاماگاوا OIH48-2500P8-L6-5V (TS5214N8566) ♫♪ FA-CODER انکودر افزایشی سرو ¢ 2500 P/R / 48mm / شاخه توخالی / 5V DC / راننده خط / UVW تغییر

موقعیت سرو و سوئیچینگ یک رمزگذاری کننده، دو شغل

تاماگاوا OIH48-2500P8-L6-5V بیش از یک کدگر موقعیت افزایشی استاندارد است. اکثر کدگرهای افزایشی فقط A، B،و کانال های Z دو کانال مربع که موقعیت را ردیابی می کنند و پالس شاخص که یک چرخش را نشان می دهدOIH48-2500P8-L6-5V همچنین سیگنال های تغییر U، V و W را (و مکمل های تفاوتی /U، /V،/W) .

این سیگنال های تغییر اجازه می دهد تا درایو سرو بدون یک حلگر جداگانه یا مجموعه حسگر اثر هال در موتور، جهت گیری اولیه را انجام دهد.درایو U را می خواند، V، W سیگنال برای شناسایی بخشی از چرخه الکتریکی موتور در آن است، و سپس شروع به تغییر از آن موقعیت. بدون سیگنال های تغییر،درایو باید یک روال راه اندازی خود را انجام دهد تا موقعیت صفر الکتریکی را قبل از شروع کار کامل سرو پیدا کندبا استفاده از سیگنال های UVW OIH48-2500P8-L6-5V، موتور آماده است که بلافاصله در زمان روشن شدن حرکت کند.

در 2500 P / R و ضرب مربع 4x ، سرو درایو به طور معمول 10،000 شمارش در هر چرخش را حل می کند ، کافی برای کنترل موقعیت اکثر کاربردهای موتور سرو AC در ماشین آلات,رباتیک و اتوماسیون صنعتی.

مشخصات کلیدی

خروجی راننده خط ️ چرا سیگنال های تفاوتی مهم هستند

OIH48-2500P8-L6-5V از خروجی درایور خط (متفاوت RS-422) برای همه کانال ها استفاده می کند. هر سیگنال دارای یک کانال واقعی و یک کانال مکمل برای مثال ، A و / A یک جفت متفاوت را تشکیل می دهند.گیرنده servo drive اندازه گیری تفاوت ولتاژ بین دو خط، و نه ولتاژ مطلق هر دو. سر و صدا که در هر دو خط به طور همزمان ظاهر می شود (سر و صدا حالت مشترک از کابل های موتور، سیم کشی برق،یا تجهیزات سوئیچ نزدیک) توسط گیرنده دیفرانسیل رد می شود..

به همین دلیل است که کدگرهای راننده خط در کاربردهای سرو موتور استاندارد هستند: کابل کدگر در نزدیکی کابل های موتور با قدرت بالا و تقویت کننده های سوئیچ می رود.سیگنال های رمزگذاری کننده ی تک پایانی در این محیط غیرقابل اعتماد هستندسیگنال های راننده خط دیفرانسیل حتی در محفظه های پر سر و صدای الکتریکی، در طول کابل های 30 تا 50 متری یا بیشتر، یکپارچگی را حفظ می کنند.

سوالات عمومی

سوال 1: میخ مخروطی توخالی چیست و چگونه OIH48-2500P8-L6-5V را به موتور نصب می کند؟

میله مخروطی توخالی (9.0×7.5 میلی متر) یک میله توخالی مخروطی است که روی میله موتور قرار می گیرد.این روش نصب فراهم می کند اتصال امن بدون کلیدهای یا پیچ های تنظیم شده است که ایجاد غلظت تنش بر روی شاخه موتور. اینکودر به صورت محوری بر روی شاخه موتور حرکت می کند و کلیمپ برای حفظ آن محکم می شود.

س2: هدف سیگنال های تغییر U، V، W چیست؟

سیگنال های U، V، W (و مکمل های آنها) موقعیت الکتریکی خشن روتور موتور را در یک چرخه الکتریکی نشان می دهد.درایو سرو از این سیگنال ها استفاده می کند تا تعیین کند کدام ترانزیستورهای قدرت برای تغییر موتور در زمان راه اندازی فعال می شوندبدون این سیگنال ها، درایو نمی تواند بدون یک روال راه اندازی شروع کند. نامگذاری 8 قطب (P8) به این معنی است که 8 قطب مغناطیسی در روتور موتور وجود دارد،ایجاد 4 چرخه الکتریکی در هر چرخش مکانیکی.

سوال 3: آیا OIH48-2500P8-L6-5V می تواند با یک منبع 12 ولت یا 24 ولت DC کار کند؟

شماره: OIH48-2500P8-L6-5V فقط برای منبع 5V DC مشخص شده است.استفاده از 12 ولت یا 24 ولت DC به این رمزگذاری کننده آسیب به الکترونیک داخلی آن IC های راننده خط و مدار های فتودتکتور برای کار فقط 5 ولت طراحی شده اند. قبل از اتصال این رمزگر ، ولتاژ تغذیه رمزگر درایو سرو را تایید کنید

سوال 4: طول کابل با OIH48-2500P8-L6-5V عرضه می شود؟

این کدگر با یک کابل کوتاه 0.22 متر فراهم می شود. این کلاه به سیم کشی موتور یا به یک کانکتور در بدن موتور متصل می شود.کابل اصلی از موتور به کابینت محرک به طور معمول کابل سرو سمت موتور است (با سرو موتور عرضه می شود یا با آن مطابقت دارد)، نه خود کدنویسی کننده.

سوال 5: OIH48-2500P8-L6-5V شکست خورده در یک سیستم سرو چگونه شناسایی می شود؟

یک کدگر شکست خورده به طور معمول: آژیر بازخورد از دست دادن موقعیت در servo drive؛ رفتار موتور نامنظم یا نوسان (حلقه موقعیت مرجع خود را از دست می دهد)خطاهای فاز Z یا شکست بازگشت مرجعآسیب های فیزیکی بدن انکودر ترک خورده، دیسک نوری آلوده یا کابل آسیب دیده در هنگام بازرسی قابل مشاهده است.آزمایش تبادل با یک رمزگذاری کننده تایید شده خوب از همان شماره قطعه مرحله تشخیصی نهایی است.
