رمزگذاری موتور Mitsubishi AC Servo Motor OSE105S2 OSE1O5S2 0SE105S2

عنصر که موقعیت را ممکن می کند

موتورهای سرو تمام توجه را به خود جلب می کنند. هر بار که یک محور CNC در محدوده میکرو از هدف خود متوقف می شود، هر بار که یک موتور سرو در معرض بار برش قرار می گیرد،هر بار که یک درایو تشخیص می دهد که میله با کسری از یک درجه حرکت کرده است، این اطلاعات از رمزگذاری کننده می آید..Mitsubishi OSE105S2این رمزگذاری نوری چرخش افزایشی است که در دستگاه های Mitsubishi استفاده می شود.موتورهای سرو سری HC و HCR، و درک اینکه چه کاری انجام می دهد توضیح می دهد که چرا تعویض درست آن به اندازه تعویض خود موتور مهم است.

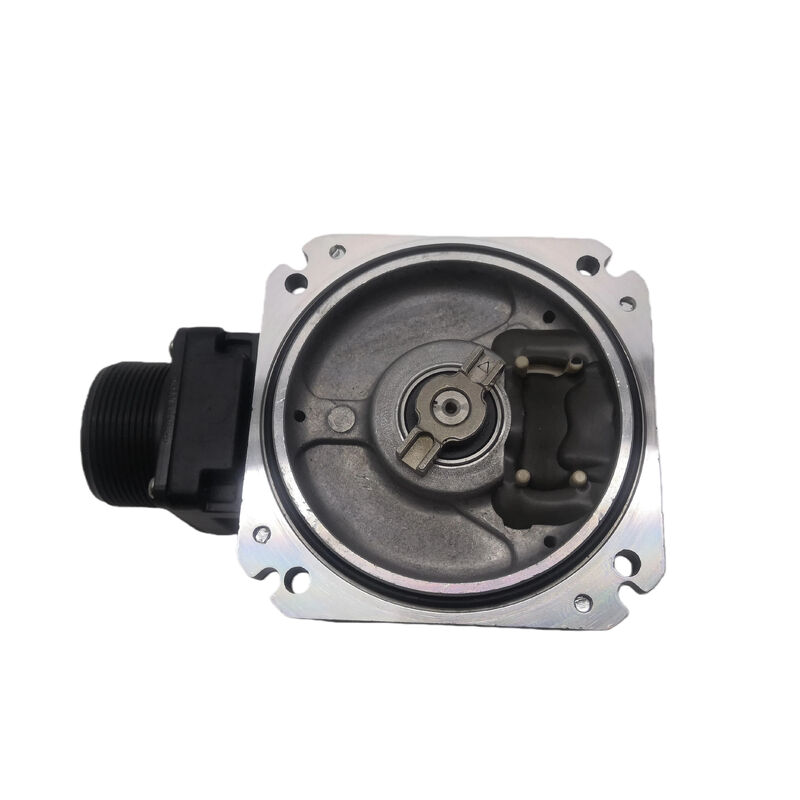

اين يهکدگر افزایشی نصب شده بر فلنجکه در پشت سرو موتور نصب می شود، خواندن موقعیت میله و سرعت در زمان واقعی و تغذیه که داده ها را به servo درایو بیش از یکرابط کانکتور 8 پین. به خارج میارهسیگنال های فاز A، B و Z- کانال های مربع A و B برای شمارش جهت و موقعیت، و پالس شاخص Z یک بار در هر چرخش برای عملیات مرجع و مسیر.1,000،000 پالس در هر چرخش، یک رقم که به طور مستقیم به granularity موقعیت بندی دقیق این موتورها در برنامه های کاربردی CNC شناخته شده است.

که در ژاپن با استانداردهای دقیق میتسوبیشی الکتریک ساخته شدهOSE105S2 ستون فقرات بازخورد یک پایگاه نصب شده بزرگ از ماشین آلات کنترل شده توسط میتسوبیشی است که هنوز در خدمات تولید فعال در سراسر جهان است.

یک رمزگذاری افزایشی موقعیت را ذخیره نمی کند، بلکه حرکت را می شمارد. هر بار که شاخه می چرخد، دیسک نوری درون رمزگذاری کننده یک منبع نور را عبور می دهد.تولید پالس های الکتریکی در کانال های A و Bدرایو این پالس ها را شمارش می کند و موقعیت را نسبت به یک نقطه مرجع شناخته شده ردیابی می کند.پالس Z-فاز نشان می دهد یک انقلاب کامل و برای ایجاد و یا تایید که نقطه مرجع در راه اندازی استفاده می شود.

ساعت یک000،000 پالس در هر چرخش the OSE105S2 provides enough resolution to give the servo drive extremely fine angular discrimination — the difference between position counts is small enough that the closed-loop control system can react smoothly to tiny deviations rather than making coarse correctionsبه همین دلیل موتورهای سری HC مجهز به این انکودر در محدوده سرعتها راحت و پاسخگو هستند.به جای نشان دادن رفتار قدم زدن یا شکار که بازخورد با وضوح پایین تر تولید می کند.

تکنولوژی سنجش نوری باعث می شود که اینکودر در برابر تداخل الکترومغناطیسی مقاوم باشد و دیگر منابع EMI وجود دارد و در غیر این صورت داده های موقعیت را در یک سیستم بازخورد مغناطیسی حساس خراب می کند.

OSE105S2 با نسل قدیمی میتسوبیشی مرتبط استموتورهای سری HCموتورهای شناخته شده برای استفاده از این رمزگذاری شامل انواع مختلف ازHC-SF، HC-SFSخانواده ها وسری های HC-MF و HCRهمچنین در کنار موتورهای طراحی شده برای استفاده باتقویت کننده های سری MR-Jدر آن نسل ها.

این در تضاد با موتورهای جدیدتری Mitsubishi servo مانند سری HC-MFS یا HF-SP که کدگر مستقیماً به صورت یک واحد مهر و موم در محفظه موتور یکپارچه شده است.رمزگذاری کننده یک قطعه قابل تعویض جداگانه نیستمعماری واحد جداگانه OSE105S2 به این معنی است که هنگامی که یک رمزگذاری کننده در یک موتور سری HC سازگار شکست می خورد، بدن موتور ممکن است به طور کامل قابل استفاده باشد. تنها رمزگذاری کننده نیاز به جایگزینی دارد.

OSE105S2 یکی از قطعات یدکی انکودر رایج برای سیستم های سرو Mitsubishi است. خرابی انکودر معمولاً به صورت:

قبل از تعویض رمزگذاری کننده، it's worth ruling out cable damage and connector contamination — the 8-pin connector at the motor rear end is exposed to coolant and debris in many CNC installations and is a common source of signal issues that mimic encoder failure.

وقتی که یک OSE105S2 جایگزین را خریداری می کنید، مطمئن شوید که واحد با یک سیستم سرو Mitsubishi سازگار آزمایش شده است، نه فقط روشن شده است. یک آزمایش عملکردی واقعی یکپارچگی دیسک نوری را تأیید می کند،کیفیت خروجی سیگنال، و دقت پالس Z-phase که هیچکدام از آنها تنها با بازرسی بصری قابل تایید نیستند.
