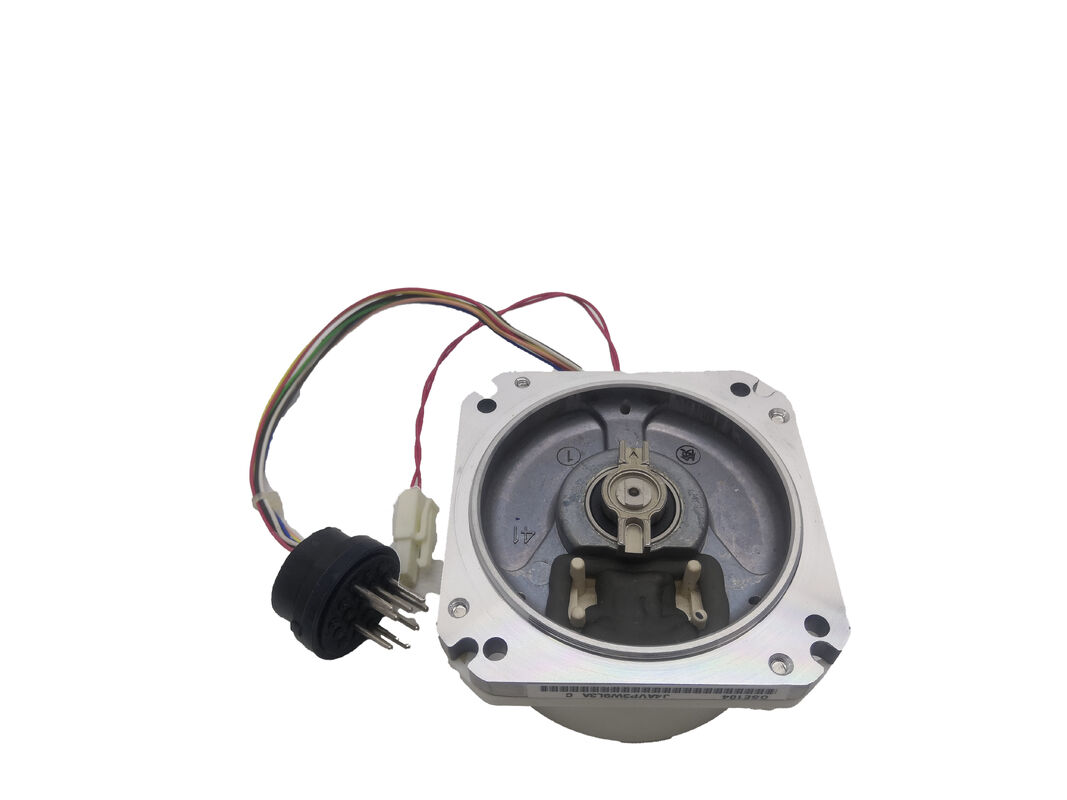

موتور سروو میتسوبیشی OSE104 انکودر — انکودر سریال افزایشی 100,000 PPR، سازگار با MELDAS

مرور کلی محصول

شماره قطعه: OSE104

همچنین جستجو شده به عنوان: میتسوبیشی OSE104، OSE-104، میتسوبیشی OSE 104، MELSERVO OSE104

نوع: انکودر داخلی موتور سروو (سریال افزایشی)

طبقه‌بندی: انکودر چرخشی داخلی سری MELSERVO میتسوبیشی — 100,000 PPR، رابط سریال 5V TTL، پشتیبانی باتری، سازگار با سری تقویت‌کننده سروو MDS-A / MDS-B / MDS-C1

مشخصات فنی

OSE104 چیست — و چرا درست انتخاب کردن آن مهم است

OSE104 میتسوبیشی یک انکودر چرخشی داخلی است — یک دستگاه بازخورد موقعیت و سرعت که در پشت موتورهای سروو میتسوبیشی به عنوان بخشی جدایی‌ناپذیر از سیستم سروو حلقه بسته MELSERVO تعبیه شده است. این یک انکودر چرخشی مستقل نیست که بتوان آن را به طور مستقل نصب کرد. این انکودر در داخل بدنه موتور قرار دارد، مستقیماً به شفت موتور متصل است و از طریق یک رابط سریال اختصاصی 4 سیمه با تقویت‌کننده سروو سری MDS میتسوبیشی ارتباط برقرار می‌کند.

هنگامی که OSE104 خراب می‌شود — یا زمانی که آلودگی دیسک نوری آن را تا حدی تخریب می‌کند که سیگنال بازخورد غیرقابل اعتماد می‌شود — محور سروو از کار می‌افتد. تقویت‌کننده سروو نمی‌تواند حلقه بسته را حفظ کند، CNC آلارم انکودر یا آشکارساز را صادر می‌کند و تولید متوقف می‌شود. درک دقیق اینکه این انکودر چیست، به کدام موتورها می‌خورد و با کدام سری تقویت‌کننده کار می‌کند، نقطه شروع بازگرداندن دستگاه به کار بدون سفارش قطعه اشتباه است.

شناسه OSE این انکودر را به عنوان نوع افزایشی در خانواده انکودرهای OSx میتسوبیشی معرفی می‌کند. همتای آن، OSA104، همان رزولوشن 100,000 ppr را دارد اما یک انکودر مطلق است که موقعیت چند دور را پس از قطع برق حفظ می‌کند. OSE104 افزایشی است — برای تعیین مختصات محور، در هر بار روشن شدن به یک چرخه بازگشت به مرجع (Homing) نیاز دارد.

100,000 PPR — درک رقم رزولوشن

100,000 پالس بر دور مشخص می‌کند که OSE104 به تقویت‌کننده سروو MDS میتسوبیشی به عنوان رزولوشن قابل استفاده انکودر برای بستن حلقه موقعیت گزارش می‌دهد. عددی که در سخت‌افزار داخلی انکودر ظاهر می‌شود در واقع بالاتر است — دیسک نوری 20 بیتی 1,048,576 شمارش در دور تولید می‌کند — اما سیستم درایو این را به 100,000 ppr به عنوان رزولوشن کاری گزارش شده مقیاس می‌کند.

در عمل، 100,000 ppr در یک محور ماشین ابزار CNC به چه معناست؟ در یک پیچ توپی 5 میلی‌متری با کوپلینگ مستقیم، 100,000 شمارش در دور، هر شمارش انکودر را به 50 نانومتر جابجایی خطی تفکیک می‌کند. برای مراکز ماشین‌کاری عمودی، تراشه‌های CNC و مراکز تراش چند محوره که OSE104 معمولاً در آنها یافت می‌شود — به ویژه ماشین‌های Mazak که با کنترل‌های MELDAS کار می‌کنند — این رزولوشن کیفیت بازخوردی را فراهم می‌کند که سیستم کنترل برای حفظ تلرانس‌های موقعیتی دقیق و ارائه کیفیت پرداخت سطح که دستگاه برای آن طراحی شده است، نیاز دارد.

OSE104 در سطح رزولوشن متوسط از خانواده انکودرهای میتسوبیشی قرار دارد. بالاتر از آن OSE105 با 1,000,000 ppr قرار دارد — ده برابر رزولوشن کاری، که در مواردی که حداکثر دقت کانتورینگ مورد نیاز است استفاده می‌شود. پایین‌تر از OSE104 انواع انکودرهای قدیمی‌تر (OHE25K و غیره) قرار دارند که به جای پروتکل سریال از رابط‌های موازی چهارگانه استفاده می‌کردند. 100,000 ppr OSE104 مشخصات صحیح برای ترکیب موتور-تقویت‌کننده است که برای آن طراحی شده است — نه ناکافی برای کاربرد آن و نه کمتر از حد استفاده توسط سیستم کنترل.

رابط سریال 5V TTL — چهار سیم، پروتکل دیجیتال

OSE104 از طریق پروتکل سریال اختصاصی میتسوبیشی بر روی چهار خط 5V TTL ارتباط برقرار می‌کند:

• MR / MRR (خطوط درخواست، جفت دیفرانسیلی) — تقویت‌کننده پالس‌های درخواست یا کدهای داده را به انکودر ارسال می‌کند تا انتقال داده موقعیت را فرمان دهد
• MD / MDR (خطوط داده، جفت دیفرانسیلی) — انکودر در پاسخ به درخواست، داده‌های موقعیت را به تقویت‌کننده برمی‌گرداند

این یک معماری سریال درخواست-پاسخ است: انکودر به طور مداوم داده‌های موقعیت را پخش نمی‌کند. تقویت‌کننده سروو MDS هر تبادل داده را با ارسال یک کد درخواست در خطوط MR/MRR آغاز می‌کند و انکودر با داده‌های موقعیت فعلی در خطوط MD/MDR پاسخ می‌دهد. پروتکل با سطوح سیگنال 5V TTL کار می‌کند و با RS-422 یا هر رابط سریال استاندارد دیگری سازگار نیست — این پروتکل اختصاصی میتسوبیشی است.

یک پیامد عملی این طراحی: OSE104 هنگام روشن شدن به تنهایی داده موقعیت خروجی نمی‌دهد. اعمال ولتاژ تغذیه 5 ولت به انکودر بدون اینکه تقویت‌کننده MDS متصل شده درخواست‌هایی صادر کند، هیچ خروجی در خطوط داده ایجاد نمی‌کند. این رفتار طبیعی است — نشان‌دهنده انکودر معیوب نیست. تکنسین‌هایی که خطاهای انکودر را بدون تقویت‌کننده واقعی دستگاه عیب‌یابی می‌کنند باید این موضوع را در نظر بگیرند: تستر انکودرهای عمومی که برق را اعمال می‌کنند و به دنبال خروجی A/B/Z هستند، با OSE104 کار نخواهند کرد.

جفت دیفرانسیلی در هر دو خط درخواست و داده، ایمنی نویز مناسب برای محیط ماشین ابزار را فراهم می‌کند — جایی که سیم‌کشی برق، درایوهای فرکانس متغیر و سایر منابع نویز در نزدیکی مسیر کابل انکودر وجود دارند.

حفظ موقعیت با پشتیبانی باتری

علیرغم اینکه یک انکودر افزایشی است — که طبق تعریف موقعیت را پس از قطع برق حفظ نمی‌کند — OSE104 یک شمارنده موقعیت با پشتیبانی باتری را در خود جای داده است که مقدار شمارش تجمعی را هنگام قطع برق موتور و کنترل ذخیره می‌کند.

باتری که از این شمارنده پشتیبانی می‌کند معمولاً در پنل کنترل MELDAS دستگاه یا در ماژول تقویت‌کننده سروو MDS قرار دارد، نه در داخل خود انکودر. خازن‌های داخلی انکودر یا باتری خارجی مقدار شمارش را در طول چرخه‌های برق حفظ می‌کنند. هنگامی که سیستم CNC پس از خاموش شدن عادی روشن می‌شود، شمارش با پشتیبانی باتری آخرین موقعیت شناخته شده را حفظ می‌کند — اما سیستم همچنان برای تعیین مختصات تأیید شده دستگاه به یک چرخه بازگشت به مرجع (Homing) نیاز دارد. پشتیبان باتری خطر از دست دادن موقعیت را در وقفه‌های کوتاه برق کاهش می‌دهد، اما OSE104 را از نظر رفتار راه‌اندازی به طور عملکردی معادل انکودر مطلق OSA104 نمی‌کند.

وضعیت باتری مهم است: هنگامی که تقویت‌کننده MDS یا کنترل MELDAS آلارم باتری مربوط به مدار پشتیبان انکودر را صادر می‌کند، باتری را به سرعت تعویض کنید. اجازه دادن به تخلیه کامل آن، شمارش ذخیره شده را بازنشانی می‌کند و ممکن است محور در هنگام روشن شدن بعدی رابطه مرجع خود را از دست بدهد.

موتورها و تقویت‌کننده‌های سازگار

OSE104 با سری موتورهای سروو میتسوبیشی زیر سازگار است هنگامی که به عنوان انکودر داخلی انتهای موتور پیکربندی شده است:

موتورهای سروو سازگار: موتورهای سروو میتسوبیشی سری HA-N، سری HA-LF و سری HC که موتور در ابتدا با OSE104 یا نوع OSE104 مجهز شده بود. بسیاری از موتورهای سروو میتسوبیشی نصب شده در ماشین‌های ابزار CNC Mazak (VMCs، مراکز تراش، ماشین‌های چند محوره) که با کنترل‌های MELDAS یا Mazatrol کار می‌کنند، این نوع انکودر را دارند.

تقویت‌کننده‌های سروو سازگار: OSE104 در جداول سازگاری انکودر برای ماژول‌های تقویت‌کننده سروو سری MDS-A-SVJ, MDS-B-SVJ2, MDS-B-V, و MDS-C1-V ذکر شده است. همچنین در سری MDS-B Vx4 پشتیبانی می‌شود. سفت‌افزار درایو انکودر را با شناسه دستگاه آن شناسایی می‌کند، که تقویت‌کننده در طول توالی راه‌اندازی می‌خواند.

با تقویت‌کننده‌های پالس OHE/OHA قدیمی‌تر سازگار نیست: انکودرهای سریال انتهای موتور (نوع OSA/OSE) با رابط‌های انکودر پالس افزایشی قدیمی‌تر OHE/OHA قابل تعویض نیستند. اگر دستگاه در اصل از انکودرهای موازی نوع OHE استفاده می‌کرد، OSE104 را نمی‌توان بدون تأیید پشتیبانی انکودر سریال تقویت‌کننده به عنوان جایگزین مستقیم استفاده کرد.

شناسه‌های نوع OSE104

شماره قطعه پایه OSE104 پیکربندی نصب استاندارد را پوشش می‌دهد. پسوندهای نوع نشان‌دهنده تنظیمات نصب جایگزین یا گزینه‌های محیطی هستند:

انواع S/S1/S2 همان PCB، سفت‌افزار و شناسه انکودر را مانند OSE104 پایه به اشتراک می‌گذارند. آنها به طور یکسان با تقویت‌کننده MDS ارتباط برقرار می‌کنند و همان رزولوشن 100,000 ppr را ارائه می‌دهند. تفاوت‌ها مکانیکی هستند — الگوهای سوراخ نصب روی بدنه انکودر. قبل از سفارش یک نوع خاص، پیکربندی نصب فیزیکی را با جیب انکودر موتور مطابقت دهید.

حالت‌های خرابی رایج — چرا OSE104 خراب می‌شود

سوابق تعمیر تأسیسات مجاز خدمات انکودر، الگوی ثابتی از حالت‌های خرابی برای OSE104 را نشان می‌دهد که توضیح می‌دهد چه چیزی اشتباه می‌شود و چرا انکودر هنگام خرابی به این شکل عمل می‌کند:

دیسک نوری آلوده. OSE104 از یک دیسک رمزگذاری نوری 20 بیتی استفاده می‌کند که نور از آن عبور می‌کند تا سیگنال موقعیت را تولید کند. با گذشت زمان در محیط ماشین ابزار، آلودگی ریز — مه خنک‌کننده، بخار روغن برش، گرد و غبار فلزی — می‌تواند به عنوان یک پوشش نازک و یکنواخت روی سطح دیسک رسوب کند که با چشم غیرمسلح قابل مشاهده نیست اما پرتو نوری را به اندازه‌ای پراکنده می‌کند که کیفیت سیگنال را کاهش دهد. این باعث خطاهای موقعیت متناوب، لرزش سروو در محور و در نهایت شرایط اضافه بار یا آلارم آشکارساز مشخصه آلودگی انکودر نوری می‌شود. آلودگی به تدریج ایجاد می‌شود، به همین دلیل است که یک محور تحت تأثیر ممکن است برای ماه‌ها به طور عادی کار کند تا زمانی که کیفیت سیگنال به اندازه‌ای کاهش یابد که آلارم ایجاد کند.

خازن‌های معیوب. خازن‌های داخلی در مدار الکترونیکی انکودر یک مورد خرابی مکرر هستند — خازن‌های معیوب به طور مداوم در سوابق تعمیر OSE104 در چندین تأسیسات خدماتی ظاهر می‌شوند. خرابی خازن معمولاً باعث خطاهای ارتباطی متناوب بین انکودر و تقویت‌کننده، یا از دست دادن کامل پاسخ انکودر می‌شود.

ساییدگی بلبرینگ. بلبرینگ داخلی انکودر مکانیزم کوپلینگ شفت را پشتیبانی می‌کند. تخریب بلبرینگ، انحراف مکانیکی را در چرخش دیسک نوری ایجاد می‌کند که به نوبه خود خطاهای دوره‌ای در سیگنال موقعیت ایجاد می‌کند. بلبرینگ‌های معیوب در OSE104 در سوابق خدماتی از منطقه دقت و سایر تأسیسات تعمیر به عنوان یک حالت خرابی سرویس شده مکرر شناسایی می‌شوند.

OSE104 در مقابل OSA104 — انتخاب بین افزایشی و مطلق

سوالی که اغلب هنگام تعویض OSE104 مطرح می‌شود این است که آیا باید به OSA104 — نوع انکودر مطلق با همان رزولوشن 100,000 ppr — ارتقا داد. این دو انکودر از سخت‌افزار برد مدار یکسان استفاده می‌کنند و از طریق پروتکل سریال یکسان ارتباط برقرار می‌کنند. تفاوت این است که OSA104 یک رجیستر موقعیت مطلق چند دور واقعی را حفظ می‌کند که برای حفظ موقعیت به پشتیبانی باتری به همان روشی که OSE104 افزایشی نیاز دارد، نیازی ندارد.

در عمل، در ماشین‌هایی که با کنترل‌های MELDAS یا Mazatrol کار می‌کنند، ارتقا از OSE104 به OSA104 از نظر مکانیکی و الکتریکی امکان‌پذیر است — همان فرم فاکتور فیزیکی، همان رابط سریال، همان سازگاری تقویت‌کننده. CNC نوع انکودر را از طریق شناسه دستگاه آن در هنگام راه‌اندازی تشخیص می‌دهد. مزیت عملی قابل توجه است: با OSA104، چرخه بازگشت به مرجع در هر بار روشن شدن حذف می‌شود. مختصات محور پس از قطع برق حفظ می‌شود، زمان راه‌اندازی دستگاه را کاهش می‌دهد و بازیابی آلارم را ساده می‌کند.

اینکه آیا ارتقا مناسب است یا خیر، به دستگاه خاص، نسخه CNC و پیکربندی پارامتر بستگی دارد. در ماشین‌هایی که از قبل برای عملیات بازگشت به مرجع تنظیم شده‌اند، پس از نصب OSA104 نیاز به تنظیم پارامتر است. قبل از تغییر، تنظیمات پارامتر CNC را برای پشتیبانی از عملیات انکودر مطلق نوع OSA تأیید کنید.

کاربردهای معمول

مراکز ماشین‌کاری عمودی و مراکز تراش CNC Mazak. OSE104 یک نوع انکودر استاندارد در طیف گسترده‌ای از ماشین‌های ابزار Mazak است که توسط کنترل‌های Meldas 520، Mazatrol T-Plus، Mazatrol M-Plus و نسل‌های معادل MELDAS کنترل می‌شوند. موتورهای محور تغذیه (X, Y, Z) در این ماشین‌ها معمولاً انکودرهای OSE104 دارند که هنگام پایان عمر مفید آنها به دلیل آلودگی یا خرابی قطعه نیاز به تعویض دارند.

ماشین‌های مجهز به موتور سروو میتسوبیشی HA-N و HA-LF. مراکز ماشین‌کاری CNC، مراکز تراش و سایر ماشین‌های ابزار مجهز به موتورهای سروو سری HA-N یا HA-LF میتسوبیشی که بر روی سیستم‌های درایو سری MDS-A یا MDS-B کار می‌کنند، جایی که OSE104 مشخصات استاندارد انکودر انتهای موتور است.

سیستم‌های درایو موتور سری HC MDS-B/MDS-C1. کاربردهای محور تغذیه و موقعیت‌یابی در ماشین‌های مجهز به موتورهای سری HC میتسوبیشی و تقویت‌کننده‌های سروو MDS-B-V یا MDS-C1-V، جایی که سازگاری انکودر OSE104 در لیست انکودرهای پشتیبانی شده تقویت‌کننده تأیید شده است.

تعویض انکودر در حین بازسازی موتور. تأسیسات تعمیر موتور سروو که انکودر داخلی موتورهای میتسوبیشی را به عنوان بخشی از بازسازی کامل موتور تعویض می‌کنند — نصب یک OSE104 جدید یا بازسازی شده به عنوان بخشی از خدمات تعویض بلبرینگ، سیم‌پیچ و انکودر.

سوالات متداول

س1: تفاوت بین OSE104 و OSA104 چیست؟

هر دو با رزولوشن 100,000 ppr کار می‌کنند و از همان رابط سریال 4 سیمه با تقویت‌کننده‌های سری MDS استفاده می‌کنند. تفاوت اساسی در حفظ موقعیت است: OSA104 مطلق است — موقعیت چند دور را پس از قطع برق بدون نیاز به پشتیبانی باتری به همان روش حفظ می‌کند و مختصات محور بلافاصله پس از روشن شدن بدون چرخه Homing مشخص است. OSE104 افزایشی است — موقعیت به طور مطلق حفظ نمی‌شود و برای تعیین مختصات دستگاه، در هر بار روشن شدن CNC به یک پیمایش بازگشت به مرجع (Homing) نیاز است. هر دو در بدنه موتور یکسان قرار می‌گیرند و توسط همان سری تقویت‌کننده MDS پشتیبانی می‌شوند. OSA104 نیاز به Homing را با هزینه قیمت کمی بالاتر حذف می‌کند.

س2: چرا یک محور با انکودر OSE104 لرزش و آلارم اضافه بار نشان می‌دهد؟

شایع‌ترین علت آلودگی دیسک رمزگذاری نوری است — یک لایه نازک و یکنواخت از مه خنک‌کننده یا بخار روغن به مرور زمان روی سطح دیسک رسوب می‌کند، پرتو نوری را پراکنده کرده و کیفیت سیگنال را کاهش می‌دهد. تقویت‌کننده سروو نمی‌تواند حلقه موقعیت را به طور قابل اعتماد بر روی یک سیگنال بازخورد خراب ببندد، که باعث لرزش محور، خطاهای دنباله‌روی و در نهایت آلارم اضافه بار یا آشکارساز می‌شود. تمیز کردن دیسک با الکل ایزوپروپیل روی پارچه میکروفایبر گاهی اوقات انکودر را بازیابی می‌کند؛ اگر آلودگی دیسک را خراشیده باشد یا اگر خازن‌های داخلی یا بلبرینگ‌ها نیز خراب شده باشند، تعویض یا بازسازی حرفه‌ای لازم است.

س3: آیا OSE104 با تقویت‌کننده‌های سری MDS-C1 کار می‌کند، یا فقط با MDS-A و MDS-B قدیمی‌تر؟

بله — OSE104 در جداول سازگاری انکودر سری MDS-C1-V به عنوان یک انکودر داخلی موتور پشتیبانی شده ذکر شده است. همچنین در لیست‌های سازگاری برای سری MDS-A-SVJ، MDS-B-SVJ2 و MDS-B-V ظاهر می‌شود. پروتکل سریال و شناسه دستگاه انکودر در نسل‌های MDS یکسان است و به OSE104 اجازه می‌دهد تا بدون تغییر با سیستم‌های درایو MDS قدیمی و جدیدتر میتسوبیشی کار کند.

س4: تفاوت بین OSE104، OSE104S، OSE104S1 و OSE104S2 چیست؟

پسوندهای S، S1 و S2 نشان‌دهنده پیکربندی‌های نصب مکانیکی متفاوت هستند — به طور خاص تغییراتی در الگوی سوراخ نصب روی بدنه انکودر. هر چهار نوع از همان برد مدار داخلی، همان دیسک نوری 20 بیتی، همان پروتکل سریال استفاده می‌کنند و همان رزولوشن گزارش شده 100,000 ppr را به سیستم درایو ارائه می‌دهند. آنها از نظر عملکردی یکسان هستند. نوعی را انتخاب کنید که هندسه نصب آن با جیب انکودر فیزیکی در موتور در حال سرویس مطابقت داشته باشد.

س5: آیا انکودر OSE104 قابل تعمیر است به جای تعویض کامل؟

بله — OSE104 یک انکودر قابل تعمیر شناخته شده است. تأسیسات خدماتی واجد شرایط خازن‌های داخلی (رایج‌ترین خرابی قطعه)، بلبرینگ‌ها و مجموعه‌های کامل دیسک نوری را تعویض می‌کنند. آلودگی اغلب می‌تواند از طریق تمیز کردن بدون تعویض کامل قطعه برطرف شود. مزیت تعمیر حرفه‌ای نسبت به تعویض کامل، هزینه است — به خصوص زمانی که موجودی OSE104 جدید می‌تواند گران و زمان تحویل متغیر باشد. رویکرد عملی برای تأسیساتی که چندین دستگاه با این نوع انکودر را مدیریت می‌کنند، نگهداری یک واحد تعویضی تست شده در انبار است تا تولید بتواند بلافاصله پس از وقوع خرابی از سر گرفته شود، سپس واحد معیوب برای بازسازی به عنوان استراتژی تأمین مجدد بلندمدت ارسال شود.
