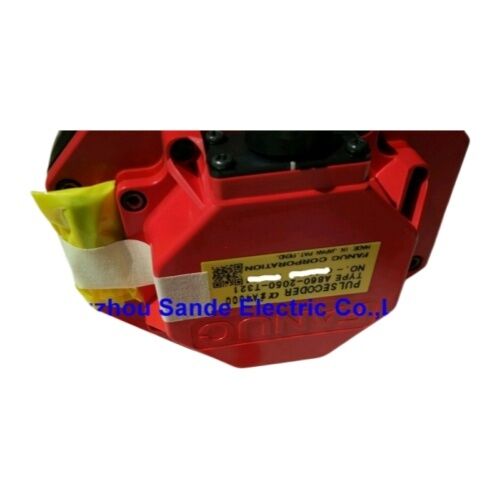

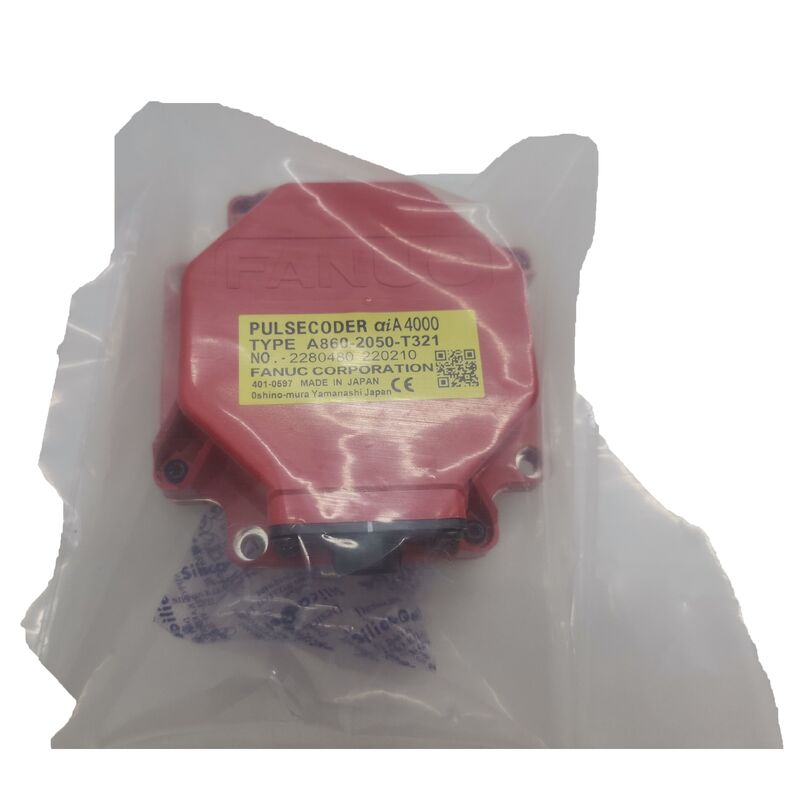

کدگذار پالس FANUC A860-2050-T321 — انکودر مطلق aiA4000 برای موتورهای سروو AC سری Alpha i

هر فرمان موقعیت‌یابی که یک دستگاه CNC اجرا می‌کند، با دانستن دقیق موقعیت شفت موتور توسط کنترل آغاز می‌شود. FANUC A860-2050-T321 کدگذار پالس مطلق مسئول ارائه این اطلاعات در موتورهای سروو سری Alpha i FANUC است — یک انکودر مطلق با وضوح بالا و درجه‌بندی IP67 ساخته شده برای خانواده موتورهای Alpha i با فریم متوسط تا بزرگ که مراکز ماشین‌کاری دقیق، مراکز تراشکاری و ربات‌های صنعتی را در طول دو دهه تولید تامین کرده است.

بازخورد مطلق — بدون نیاز به هومینگ

عنوان "مطلق" چیزی است که این انکودر را از جایگزین‌های افزایشی جدا می‌کند و در محیط‌های تولید اهمیت دارد. هر موقعیت زاویه‌ای شفت موتور به یک کد خروجی منحصر به فرد از A860-2050-T321 نگاشت می‌شود. هنگامی که پس از خاموش شدن دستگاه — برنامه‌ریزی شده یا غیرمنتظره — برق بازیابی می‌شود، آمپلی‌فایر سروو FANUC انکودر را می‌خواند و بلافاصله موقعیت محور را می‌داند.

بدون حرکت محور. بدون چرخه بازگشت مرجع. بدون انتظار.

برای سلول‌های خودکار و مراکز ماشین‌کاری چند محوره که توالی‌های هومینگ می‌توانند دقایقی به هر راه‌اندازی مجدد اضافه کنند، این مستقیماً به زمان کار مفید تبدیل می‌شود. همچنین پس از قطع برق غیرمنتظره اهمیت دارد: دستگاه می‌داند کجا متوقف شده است، که از سرگیری کنترل شده عملیات متوقف شده را نسبت به سیستم بازخورد افزایشی ساده‌تر می‌کند.

مشخصات فنی

درک نامگذاری aiA4000

aiA4000 هم نسل انکودر و هم پروتکل بازخورد را مشخص می‌کند. پیشوند "ai" تأیید می‌کند که این پلتفرم موتور سروو AC نسل دوم FANUC است که پس از سری Alpha اصلی قرار گرفت و وضوح بهبود یافته، ارتباط FSSB (گذرگاه سروو سریال FANUC) و آب‌بندی محیطی پیشرفته را در کل محدوده معرفی کرد.بخش "A4000" نامگذاری به موقعیت انکودر در خانواده وضوح aiA FANUC اشاره دارد. این انکودر مطلق 20 بیتی جریان متراکمی از داده‌های موقعیت را در هر زاویه شفت به آمپلی‌فایر سروو ارائه می‌دهد و امکان حلقه‌های کنترلی دقیقی را که ماشین‌کاری کانتورینگ با سرعت بالا و موقعیت‌یابی دقیق مدرن نیاز دارند، فراهم می‌کند.حفاظت IP67 — ساخته شده برای محیط ابزار ماشین

محفظه مهر و موم شده IP67 یک گزینه اضافی نیست — بلکه یک الزام اساسی برای انکودری است که در داخل یک موتور سروو در یک دستگاه تولیدی قرار دارد. IP67 به معنای حذف کامل گرد و غبار و توانایی مقاومت در برابر غوطه‌وری در آب تا عمق یک متر است. از نظر عملیات ماشین‌کاری، این موارد را پوشش می‌دهد:پاشش خنک‌کننده از سیستم‌های خنک‌کننده پرفشار از طریق اسپیندل و سیستم‌های خنک‌کننده غرقابیمه مایع برش که در طول برش‌های طولانی به داخل دستگاه نفوذ می‌کند

شستشوی تمیز بین کارها یا در پایان شیفت

تراکم ناشی از چرخه دما در کارگاه‌های با تهویه مطبوع

• بدون آب‌بندی کافی، عناصر انکودر نوری در طول زمان در این شرایط تخریب می‌شوند — که منجر به خطاهای موقعیت‌یابی متناوب، هشدارهای سروو FANUC و خرابی نهایی انکودر می‌شود. ساختار IP67 عمر مفید را در جایی که انکودرهای با درجه‌بندی پایین‌تر شکست می‌خورند، افزایش می‌دهد.
• محدوده موتور Alpha i سازگار
• A860-2050-T321 انکودر نصب شده در کارخانه برای موتورهای سروو
• سری FANUC Alpha i -B

است — مدل‌های فریم متوسط و بزرگتر در خانواده Alpha i. طبق مستندات موتور FANUC و تامین‌کنندگان تخصصی انکودر، این طیف وسیعی از اندازه‌های موتور را از αiS4/3000-B فشرده تا انواع αi50 با گشتاور بالا، از جمله موارد زیر را پوشش می‌دهد:

αiS4، αi8، αi12، αi22، αi30، αi40، αi50 — همه در پیکربندی

سری -Bموقعیت مطلق 20 بیتینشانگر -B در شماره قطعه موتور نشان می‌دهد که این موتورها از انکودر IP67-rated aiA4000 استفاده می‌کنند و نه انواع انکودر قدیمی‌تر غیر IP67. همیشه پسوند موتور را قبل از سفارش تأیید کنید تا مطمئن شوید که این کدگذار پالس صحیح برای مدل موتور خاص شما است.

این انکودر در حال حاضر کجا کار می‌کندموتورهای سروو FANUC Alpha i با کدگذار پالس A860-2050-T321 در طیف بسیار گسترده‌ای از تجهیزات CNC از اواسط دهه 2000 تا کنون نصب شده‌اند:مراکز ماشین‌کاری CNC

— درایوهای اصلی محور X، Y، Z و B/C در مراکز ماشین‌کاری افقی و عمودی از سازندگان اصلی از جمله Mazak، Makino، Okuma، DMG Mori و Doosan با استفاده از کنترل‌های FANUC 16i، 18i، 30i و 31i

مراکز تراشکاری و میل‌تراش CNC

— درایوهای سروو محور و سیستم‌های اسپیندل فرعی در ماشین‌های تراش چند محوره و پلتفرم‌های میل‌تراش

ربات‌های صنعتی FANUC — محورهای درایو مشترک در ربات‌های سری M و R که در آن‌ها فریم‌های موتور بزرگتر Alpha i در مفاصل مچ و آرنج با بار زیاد استفاده می‌شوند

خطوط تولید اختصاصی — سیستم‌های انتقال دهنده با درایو سروو، تعویض کننده پالت و سلول‌های اتوماسیون که در آن‌ها موتورهای FANUC Alpha i درایوهای محور فعال شده را فراهم می‌کنند

نکته‌ای در مورد قابلیت تعمیراین موضوع ارزش پرداختن مستقیم را دارد زیرا بازار تعمیر انکودر سردرگمی قابل توجهی ایجاد می‌کند. کدگذارهای پالس aiA4000 FANUC به عنوان مجموعه‌های مهر و موم شده تولید می‌شوند و دیسک نوری داخلی و کوپلینگ به معنای متعارف در محل قابل سرویس‌دهی نیستند. در حالی که برخی از تامین‌کنندگان ادعای قابلیت تعمیر دارند، خدمات تخصصی انکودر با دستگاه‌های تست CNC FANUC به طور مداوم خاطرنشان می‌کنند که تعمیر واقعی این واحدها نادر است — تشخیص خطا و تعویض گزینه‌های سرویس واقع‌بینانه هستند.

برای تیم‌های نگهداری که با خرابی انکودر سروکار دارند، گزینه‌های عملی عبارتند از تعویض با یک واحد عملکردی تأیید شده (جدید یا دست دوم تست شده)، یا استفاده از یک مرکز تخصصی تعمیر موتور FANUC که می‌تواند انکودر را تحت شرایط درایو سروو واقعی آزمایش کند تا قبل از تعهد به تعویض، خرابی را تأیید کند.سوالات متداول

س1: کدام موتورهای سروو FANUC از کدگذار پالس A860-2050-T321 استفاده می‌کنند؟

این انکودر بر روی موتورهای سروو AC

سری FANUC Alpha i -B

نصب می‌شود و مدل‌هایی از αiS4/3000-B تا αi8، αi12، αi22، αi30، αi40 و انواع -B αi50 را پوشش می‌دهد. بررسی کنید که شماره قطعه موتور با پسوند -B ختم می‌شود — این نامگذاری به طور خاص نوع انکودر IP67 aiA4000 را نشان می‌دهد.

س2: وضوح A860-2050-T321 چقدر است؟

A860-2050-T321 از معماری موقعیت مطلق 20 بیتی استفاده می‌کند و داده‌های زاویه شفت با وضوح بالا را از طریق لینک ارتباط سریال پرسرعت FANUC به آمپلی‌فایر سروو FANUC ارائه می‌دهد. این وضوح از تلرانس‌های موقعیت‌یابی و کانتورینگ دقیقی که توسط ماشین‌کاری CNC مدرن و کاربردهای رباتیک مورد نیاز است، پشتیبانی می‌کند.

س3: کدام کنترل‌های CNC FANUC با این انکودر سازگار هستند؟

A860-2050-T321 با آمپلی‌فایرهای سروو FANUC (ماژول‌های SVM سری αi) که با کنترل‌های CNC در خانواده‌های 0i، 16i/18i/21i و 30i/31i/32i جفت شده‌اند، کار می‌کند — پلتفرم‌های غالب FANUC در ابزارهای ماشین و ربات‌های ساخته شده از اواسط دهه 2000 تا کنون.

س4: چرا حفاظت IP67 برای انکودر موتور سروو مهم است؟

انکودرهای موتور سروو در ابزارهای ماشین CNC به طور مداوم در معرض پاشش خنک‌کننده، مه مایع برش و چرخه‌های شستشو قرار دارند. بدون آب‌بندی کافی، رطوبت و آلودگی اجزای حسگر نوری را در طول زمان تخریب می‌کنند و منجر به خطاهای موقعیت‌یابی و خرابی نهایی انکودر می‌شوند. IP67 — حذف کامل گرد و غبار و غوطه‌وری در آب تا عمق 1 متر — تضمین می‌کند که انکودر در طول عمر مفید خود در محیط‌های ماشین‌کاری تولیدی عملکرد قابل اعتمادی را حفظ کند.س5: آیا A860-2050-T321 در صورت خرابی قابل تعمیر است؟تعمیر واقعی به ندرت عملی است. FANUC aiA4000 را به عنوان یک واحد مهر و موم شده تولید می‌کند و مجموعه نوری داخلی برای جداسازی در محل طراحی نشده است. خدمات تخصصی انکودر FANUC می‌توانند تشخیص خطا را با استفاده از دستگاه‌های تست اختصاصی انجام دهند، اما در بیشتر موارد خرابی، مسیر صحیح تعویض با یک واحد عملکردی تأیید شده است. قبل از تعویض، تأیید کنید که خطا در انکودر است و نه در کابل یا آمپلی‌فایر — تست روی موتور خوب شناخته شده، گام تشخیصی قطعی است.
