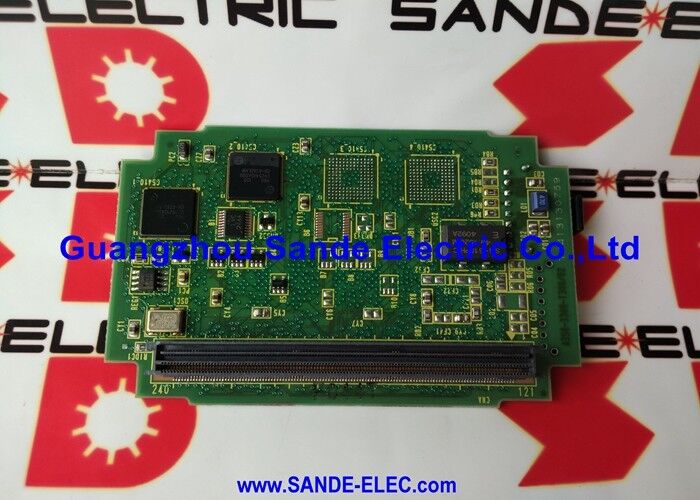

FANUC A20B-3300-0392 | ماژول سروو 4 محوره سری i-B — برد PCB پلاگین FSSB برای سری 16i / 18i / 21i مدل B
شماره قطعه: A20B-3300-0392
سازنده: FANUC Ltd. (ژاپن)
نوع محصول: ماژول سروو 4 محوره سری i-B — برد PCB پلاگین
کنترل سروو چهار محوره روی یک کارت
A20B-3300-0392 ماژول سروو FSSB 4 محوره FANUC برای CNC سری i-B است. این ماژول به برد اصلی مدل B سری 16i، 18i یا 21i متصل میشود و قابلیت کنترل سروو CNC را از طریق یک کانال فیبر نوری FSSB به چهار محور گسترش میدهد. هر محوری که ماژول مدیریت میکند، دستورات موقعیت و سرعت را از CNC دریافت میکند، بازخورد انکودر را از طریق باس FSSB پردازش میکند و دادههای موقعیت بیدرنگ را برای کنترل سروو حلقه بسته برمیگرداند.
شناسه "i-B" این ماژول را به عنوان یک جزء نسل مدل B شناسایی میکند — نسل دوم سختافزاری پلتفرم FANUC سری i، که جایگزین بردهای اصلی مدل A شد. معماری مدل B از فرمت پلاگین با چگالی بالاتر استفاده میکند که کنترل سروو، رابط FSSB و پردازش سیگنال را در یک کارت فشرده ادغام میکند که در کنار پردازنده CPU، کنترلر گرافیک و ماژولهای حافظه (SRAM، DRAM، FROM) روی مجموعه برد اصلی نصب میشود.
در یک کنترل معمولی سری 16i/18i/21i مدل B، A20B-3300-0392 یکی از چندین ماژول پلاگین است که با هم واحد کنترل کامل CNC را تشکیل میدهند. کانال FSSB آن از طریق کابل فیبر نوری در کانکتور نوری برد به زنجیره تقویتکننده سروو متصل میشود.
زمینه سری A20B-3300
سری A20B-3300 شامل ماژولهای پلاگین FANUC برای کنترلرهای CNC و ربات سری i است. در این خانواده:
- انواع 4 محوره (شامل A20B-3300-0392) برای ماشینهایی با حداکثر 4 محور کنترل شده در یک زنجیره FSSB واحد استفاده میشوند
- انواع 6 محوره برای پیکربندیهای 5 یا 6 محوره استفاده میشوند
- انواع 8 محوره بیشترین تعداد محور را روی یک ماژول واحد ارائه میدهند
تمام ماژولهای سری A20B-3300 از فرمت پلاگین یکسان برای برد اصلی مدل B برخوردارند. آنها بین پیکربندیهای تعداد محور قابل تعویض نیستند.
مشخصات کلیدی
| پارامتر |
مقدار |
| شماره قطعه |
A20B-3300-0392 |
| نوع |
ماژول سروو FSSB 4 محوره |
| سری |
i-B (مدل B) |
| پلتفرم |
سری 16i، 18i، 21i |
| تعداد محور |
4 |
| رابط |
FSSB / 1 کانال |
| نصب |
پلاگین روی برد اصلی مدل B |
| مبدا |
ژاپن |
سوالات متداول
سوال 1: CNC آلارم سروو 360 یا 361 را روی محورهای تحت مدیریت این ماژول نشان میدهد. اولین گام تشخیصی چیست؟
آلارمهای 360/361 خطاهای ارتباطی FSSB هستند. ابتدا A20B-3300-0392 را در اسلات خود روی برد اصلی مجدداً نصب کنید — تماس جزئی کانکتور شایعترین علت است. سپس کابل فیبر نوری FSSB را از کانکتور نوری ماژول تا اولین تقویتکننده سروو در زنجیره بازرسی کنید. یک انتهای فیبر آسیبدیده یا آلوده، ارتباط را در تمام محورهای آن زنجیره به طور همزمان قطع میکند.
سوال 2: آیا A20B-3300-0392 جایگزین ماژولهای سروو مدل A قبلی در همان CNC میشود؟
خیر. سیستمهای CNC مدل A و مدل B معماریهای برد اصلی متفاوتی دارند. بردهای مدل A از فرمت پلاگین متفاوتی استفاده میکنند. A20B-3300-0392 مخصوص بردهای اصلی مدل B (سری i-B) است. قبل از سفارش، تأیید کنید که CNC یک نوع مدل B است.
سوال 3: برد برای بازرسی خارج شد. آیا پس از نصب مجدد نیاز به مقداردهی اولیه مجدد دارد؟
A20B-3300-0392 هیچ پارامتر CNC را ذخیره نمیکند. تمام پارامترهای محور در FROM/SRAM CNC قرار دارند. پس از نصب مجدد، CNC پارامترهای خود را به طور عادی در هنگام روشن شدن میخواند. هیچ مرحله مقداردهی اولیه مجدد لازم نیست.
سوال 4: یک ماشین 6 محوره از A20B-3300-0392 (ماژول 4 محوره) استفاده میکند. محورهای اضافی چگونه کنترل میشوند؟
در یک ماشین 6 محوره، یک ماژول سروو دوم — چه یک برد 4 محوره دیگر و چه یک ماژول 2 محوره — برای مدیریت محورهای باقیمانده نصب میشود. دو ماژول را میتوان در همان برد اصلی مدل B در اسلاتهای مربوطه خود نصب کرد. هر کدام زنجیره فیبر نوری FSSB خود را دارند که به تقویتکنندههای سروو برای محورهای اختصاص داده شده خود متصل میشود.
سوال 5: جایگزین A20B-3300-0392 از کجا تهیه میشود؟
بازار پس از فروش FANUC موجودی تبادلی برای ماژولهای سری A20B-3300 دارد. شرکتهای تخصصی تعمیر CNC FANUC واحدهای تبادلی تست شده را ارائه میدهند. برای کنترل مدل B که نیاز به تعمیر فوری دارد، شرکتهایی با تجهیزات تست کامل سیستم میتوانند عملکرد ماژول را روی پلتفرم 16i/18i/21i قبل از ارسال تأیید کنند.
