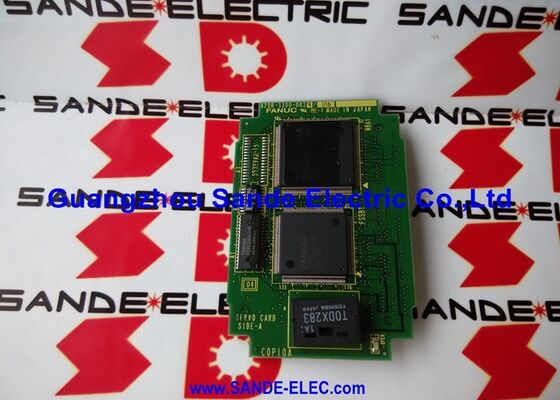

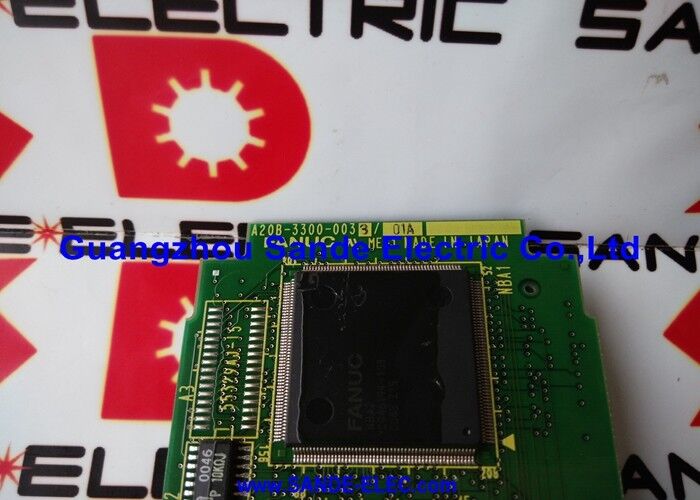

A20B-3300-0033 | کارت سروو کنترلر FSSB دو کاناله FANUC — 16i / 18i / 21i / رابط فیبر نوری FSSB / ماژول پلاگین

FSSB - چرا ارتباط سروو فیبر نوری اهمیت دارد؟

ارتباط سروو در سیستم‌های CNC مدرن FANUC از فیبر نوری عبور می‌کند. دلیل آن صدای برق است. کابینت سروو درایو شامل:

• سوئیچینگ جریان موتور با جریان بالا و فرکانس بالا
• بانک های خازن بزرگ با ولتاژ 300-600 VDC شارژ می شوند
• ترانزیستورهای سوئیچینگ سریع IGBT که انتشارات الکترومغناطیسی را در طیف فرکانس وسیع تولید می کنند.

در این محیط، کابل مسی حامل سیگنال های فرمان موقعیت آسیب پذیر است. هرگونه جفت نویز بر روی سیم فرمان سروو، نویز را به فرمان موقعیت اضافه می کند - باعث ایجاد خطای زیر، موج سرعت و کاهش سطح سطح بر روی قطعه کار ماشینکاری شده می شود.

انتقال فیبر نوری کاملاً در برابر تداخل الکترومغناطیسی مصون است. پیوند فیبر نوری FSSB همان فرمان‌های موقعیت و داده‌های بازخورد رمزگذار را به عنوان جایگزین کابل مسی حمل می‌کند، اما سیگنال نور را نمی‌توان با یا از میدان‌های الکترومغناطیسی جفت کرد. A20B-3300-0033 سیگنال‌های انتقال نوری FSSB را تولید می‌کند و سیگنال‌های بازخورد نوری برگشتی را پردازش می‌کند - این ایمنی نویز را مستقیماً به ارتباط سروو برای دو محور کنترل‌شده می‌آورد.

مشخصات کلیدی

ظرفیت 2 کانال - مطابقت با ماشین

A20B-3300-0033 دقیقاً 2 کانال FSSB را از یک کارت پلاگین فراهم می کند. ظرفیت آن مستقیماً با رایج ترین پیکربندی ها مطابقت دارد:

مرکز چرخش 2 محوره (X و Z):یک A20B-3300-0033 هر دو محور را کنترل می کند. رابط سروو کامل یک تراش CNC ساده روی این تک کارت قرار می گیرد.

2-محور یک سیستم بزرگتر:برای یک مرکز ماشینکاری 4 محوره، یک A20B-3300-0033 دو محور اول (معمولا X و Y) را کنترل می کند در حالی که کارت دوم Z و محور چهارم را کنترل می کند. هر کارت به طور مستقل در کانال FSSB خود عمل می کند.

2 محور اول یک CNC 5 محوره:اولین A20B-3300-0033 محورهای 1 و 2 را پوشش می دهد. کارت های اضافی در صورت نیاز به سایر محورها گسترش می یابند.

معماری پلاگین گسترش شمارش محورها را ساده می‌کند - یک کارت اضافه کنید و CNC دو کانال سروو FSSB دیگر را در همان برد اصلی به دست می‌آورد.

سناریوهای کاربردی

هشدار ارتباطی FSSB در هر دو محور کنترل شده:مرکز چرخش FANUC 18i آلارم های ارتباطی FSSB را در هر دو محور X و Z به طور همزمان تولید می کند. هر دو درایوهای سروو و موتورها به طور مستقل به درستی تست می کنند. کارت سروو A20B-3300-0033 به عنوان خطا شناسایی شده است. جایگزینی ارتباط FSSB را در هر دو محور بازیابی می کند.

گسترش سیستم:یک CNC 2 محوره 21i برای عملیات 4 محور مجدداً پیکربندی شده است. دومین A20B-3300-0033 روی برد اصلی در کنار کارت موجود نصب شده است که دو کانال FSSB اضافی مورد نیاز برای پیکربندی محور جدید را فراهم می کند.

سوالات متداول

Q1: آیا A20B-3300-0033 می تواند به درایوهای سروو غیر از تقویت کننده های نوع Alpha-i FSSB متصل شود؟

A20B-3300-0033 از پروتکل فیبر نوری FSSB FANUC استفاده می کند که با سروو آمپلی فایرهای FANUC Alpha-i و Beta-i مجهز به پورت های ورودی FSSB سازگار است. تقویت کننده های قدیمی سری آلفا که از رابط های سریال Type-A یا Type-B استفاده می کنند، با FSSB سازگار نیستند و نمی توانند به A20B-3300-0033 متصل شوند. قبل از نصب این کارت، نوع رابط درایوهای سروو را تأیید کنید.

Q2: آدرس گره FSSB چگونه به هر تقویت کننده سروو در زنجیره دایزی اختصاص داده می شود؟

تخصیص آدرس FSSB با ترتیب فیزیکی تقویت کننده ها در زنجیره فیبر نوری همراه با تنظیمات پارامتر CNC تعریف می شود. اولین تقویت کننده در زنجیره معمولاً کمترین آدرس را می گیرد. تقویت کننده های بعدی به ترتیب آدرس های بالاتری را می گیرند. پارامترهای پیکربندی FSSB در CNC (صفحه تنظیم FSSB) تعداد تقویت کننده ها و تخصیص محور آنها را تعیین می کند. پس از نصب یک A20B-3300-0033 جایگزین، پارامترهای FSSB موجود در SRAM CNC باقی می‌مانند و باید ارتباط را به‌طور خودکار در هنگام روشن شدن دوباره برقرار کنند.

Q3: آیا سیستمی با دو کارت A20B-3300-0033 (4 محوره) در صورت خرابی یک کارت می تواند کار کند؟

هنگامی که یکی از A20B-3300-0033 خراب می شود، تنها دو محور در کانال FSSB آن کارت آلارم ایجاد می کنند. کارت دیگر و دو محور آن به طور عادی به کار خود ادامه می دهند. بسته به پیکربندی CNC، ماشین ممکن است بتواند عملیات محدودی را با استفاده از محورهای کاری باقیمانده در حین تعویض کارت خراب انجام دهد. این عملیات جزئی به این بستگی دارد که آیا نردبان PMC اجازه اجرای چرخه ماشین را با برخی از محورها مهار می کند یا خیر.

Q4: آیا کابل فیبر نوری نیاز به نگهداری یا نگهداری خاصی دارد؟

کابل‌های فیبر FSSB باید از خم‌های تیز، مسیریابی با شعاع تنگ و آسیب‌های مکانیکی محافظت شوند. حداقل شعاع خم برای نوع کابل قابل اجرا در دفترچه راهنمای اتصال FANUC مشخص شده است. سطوح انتهایی کانکتورها باید تمیز نگه داشته شوند - آلودگی روی صفحات کانکتور نوری سیگنال نور را ضعیف می کند و به طور بالقوه باعث ایجاد خطاهای متناوب ارتباط FSSB می شود. هنگام بررسی یک خطای ارتباطی FSSB، وضعیت کابل فیبر و کانکتور را در کنار کارت A20B-3300-0033 بررسی کنید.

Q5: آیا A20B-3300-0033 مختص CNC های نسل i است یا می توان آن را با سیستم های 0i-D یا 30i استفاده کرد؟

A20B-3300-0033 برای سری های FANUC 16i، 18i، و 21i (مدل A و B) تایید شده است. نسل‌های مختلف CNC از انواع مختلف کارت سروو استفاده می‌کنند – پلتفرم‌های 0i-D و 30i از سخت‌افزار برد اصلی متفاوتی استفاده می‌کنند و به کارت‌های سروو خاص خود نیاز دارند. A20B-3300-0033 کارت صحیح برای نسل 16i/18i/21i است و با سروو کارت های 0i-D یا 30i قابل تعویض نیست.
