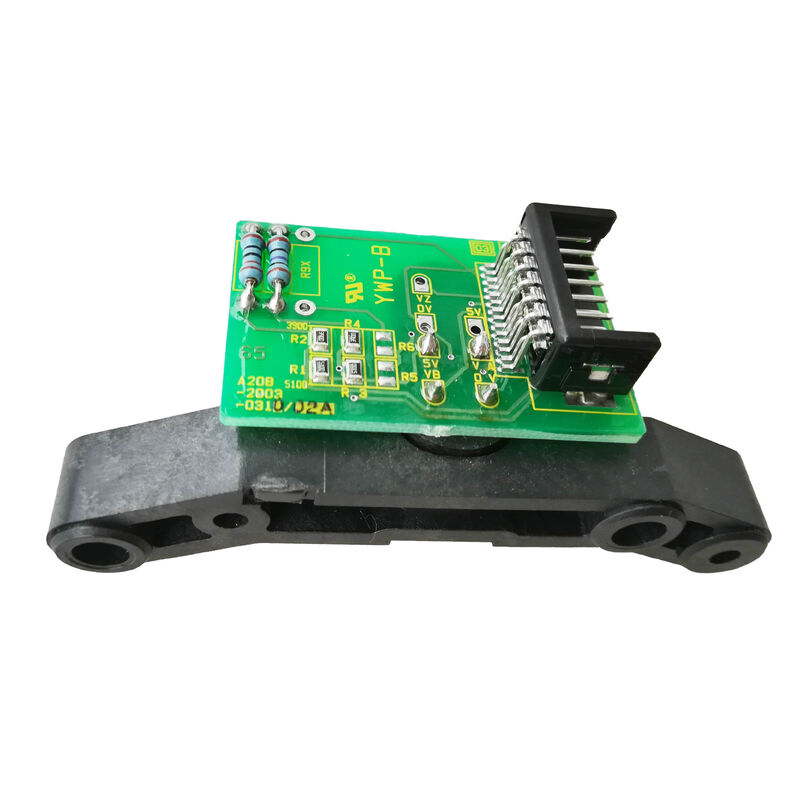

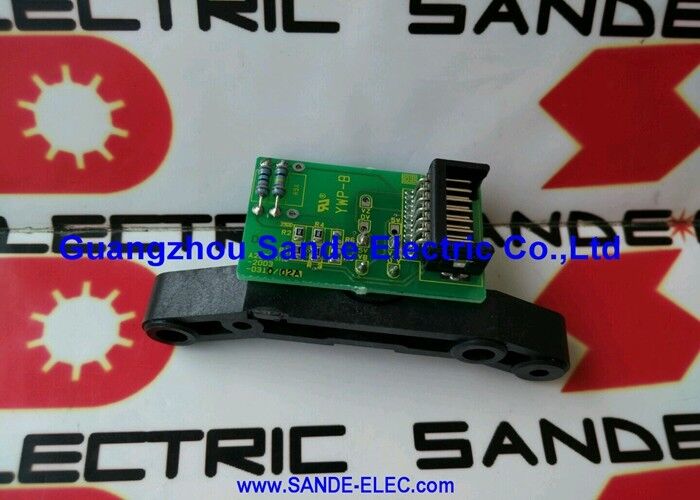

A20B-2003-0310∙ FANUC MI/MIZ Sensor Pick-Up Unit PCB A860-2100-V001 / آلفا و آلفا-i Spindle / Speed / Orientation / Rigid Tapping
حسگر MI/MIZ ️ سه تابع، یک مجموعه حسگر
The FANUC Alpha and Alpha-i spindle motor's MI sensor (Magnetic sensor with Index) or MIZ sensor (Magnetic sensor with Index and Z-phase) provides the spindle amplifier with the feedback it needs for three distinct functions:
تنظیم سرعت اسپندل:شمارش پالس سرعت مستمر سرعت واقعی پیچ را فراهم می کند. تقویت کننده پیچ این را با سرعت CNC دستور داده شده هر چند میلی ثانیه مقایسه می کند.تنظیم جریان موتور برای حفظ سرعت برنامه ریزی شده تحت بارهای برش متفاوت.
جهت گیری پیچ:CNC دستور می دهد که اسپندل قبل از تغییر ابزار به یک موقعیت زاویه ای خاص چرخش کند. پالس I (اندکس) سنسور مرجع زاویه مطلق را فراهم می کند.تقویت کننده شمارش مراحل رمزگذاری از این مرجع برای رسیدن و نگه داشتن موقعیت جهت گیری.
از نوع:تماس سخت نیاز به همگام سازی دقیق فاز قفل بین چرخش پیچ و سرعت تغذیه محور Z دارد. The sensor's real-time angular feedback allows the CNC to compute the Z-axis position command from the spindle angle at every interpolation cycle — maintaining the precise pitch ratio required for accurate threads.
اطلاعات کلیدی محصول
| پارامتر |
ارزش |
| واحد میزبان |
A860-2100-V001 |
| عملکرد |
شرایط سیگنال سنسور MI/MIZ |
| موتورهای اسپیندل |
سری های آلفا و آلفای |
| خروجی |
پالس های سرعت، پالس I (مؤشر) ، Z-phase |
| درخواست ها |
تنظیم سرعت، جهت گیری، ضربه سخت |
شکست سنسور PCB ️ علائم
يک A20B-2003-0310 شکست خورده بازخورد اسپندل رو مختل ميکنه:
هشدار SP 07 (خطای بازخورد سرعت):تقویت کننده اسپندل هیچ سیگنال بازخورد سرعت یا غیرقابل باور را تشخیص نمی دهد. این آلارم هنگامی که به اسپندل دستور داده می شود که اجرا شود ، به کار می رود.
شکست جهت گيري:پالس شاخص غایب یا خراب شده است. اسپندل به طور نامحدود در جستجوی مرجع جهت گیری می چرخد. CNC یک زمان بندی جهت گیری را تولید می کند.
اشتباهات سخت گیر:همگام سازی فاز در طول چرخه های ضربه زدن خراب می شود.
آژیرهای متناوب مرتبط با دمای هوا:PCB ممکن است در شروع سرد به درستی کار کند اما به دلیل گرم شدن منطقه موتور می تواند شکست بخورد. یک ویژگی از مفاصل یا اجزای جوش دهنده از نظر حرارتی تخریب شده در مجموعه سنسور.
سناریوهای کاربرد
تشخيص هشدار SP-07:یک مرکز ماشینکاری SP-07 را در هنگام شروع پیچ تولید می کند. پیچ موتر، کابل و ورودی بازخورد تقویت کننده همه به درستی آزمایش می شوند. واحد گیرنده A860-2100-V001 شناسایی می شود.تعویض PCB A20B-2003-0310 در داخل هشدار را پاک می کند.
خطای جهت گیری در چرخ CNC:یک مرکز چرخش در عملیات تغییر ابزار شکست می خورد. اسپندل نمی تواند جهت گیری کند. پالس I از واحد برداشت غایب است. جایگزینی A20B-2003-0310 شاخص جهت گیری را بازگرداند.
سوالات عمومی
سوال 1: آیا A20B-2003-0310 واحد کامل A860-2100-V001 است یا فقط PCB در داخل؟
A20B-2003-0310 PCB درون واحد کامل است. A860-2100-V001 مجمع کامل (خانه، عناصر سنسور و PCB) است.اگر محفظه مکانیکی و عناصر سنسور بدون آسیب باشند اما الکترونیک شکست خورده باشد، A20B-2003-0310 قطعه ی جایگزین خاص است.
سوال2: تفاوت بین حسگرهای MI و MIZ چیست؟
سنسور MI پالس سرعت و یک پالس شاخص (I) در هر چرخش را برای مرجع جهت گیری فراهم می کند.سنسور MIZ خروجی فاز Z را اضافه می کند یک مرجع موقعیت با وضوح بالاتر که در برنامه هایی که نیاز به موقعیت زاویه ای مطلق دقیق تر دارند استفاده می شود. واحد دریافت A860-2100-V001 هر دو را تامین می کند؛ PCB A20B-2003-0310 هر دو نوع سیگنال را پردازش می کند.
س3: آیا A20B-2003-0310 هم با موتورهای اسپندل آلفا و هم آلفا-i کار می کند؟
بله. توضیحات کاربر به طور صریح تایید می کند: "برای ALPHA & ALPHA-I SPINDLE MOTOR". هر دو نسل موتور اسپندل از واحد برداشت A860-2100-V001 با PCB A20B-2003-0310 برای بازخورد MI / MIZ استفاده می کنند.
Q4: آیا A20B-2003-0310 می تواند در خارج از واحد جمع آوری تست شود؟
PCB برای تولید خروجی نیاز به سیگنال های ورودی عنصر سنسور دارد.جایگزین واحد برداشت یا PCB با یک نمونه شناخته شده خوب و مشاهده کنید که آیا آلارم های پیچ روشناگر آلارم ها پس از تعویض باقی بمانند، مشکل در جای دیگری در زنجیره بازخورد (جامد بودن کابل، وضعیت دیسک هدف، مدار ورودی بازخورد تقویت کننده) است.
س5: چه وضعیتی از دیسک هدف باید در کنار A20B-2003-0310 بررسی شود؟
قبل از تعویض PCB سنسور، دیسک هدف را بر روی شاخه موتور اسپندل برای آسیب، آلودگی (تراکم روغن یا بقایای فلزی) یا شکاف هوای نادرست به عناصر سنسور بررسی کنید.یک دیسک هدف آلوده یا آسیب دیده می تواند الگوهای نبض نامنظم تولید کند که PCB حسگر نمی تواند آن را اصلاح کند و در نتیجه حتی با یک PCB کار می کنداگر حالت غیرطبیعی پیدا شود، دیسک هدف را تمیز کنید یا جایگزین کنید.
