حسگرهای انکودر موتور اسپیندل فانوک ODM A20B-2002-0300

FANUC A20B-2002-0300 | سنسور واحد انکودر موتور اسپیندل سری آلفا - با براکت نصب / رله داخلی / رابط نوع B

بازخورد سرعت اسپیندل برای سیستم درایو سری آلفا

A20B-2002-0300 مجموعه سنسور انکودر موتور اسپیندل برای سیستم درایو اسپیندل سری آلفا FANUC است. این قطعه در پشت موتور اسپیندل نصب می‌شود - معمولاً زیر فن خنک‌کننده - و سیگنال بازخورد دور در دقیقه اسپیندل را تولید می‌کند که آمپلی‌فایر اسپیندل سری آلفا برای تنظیم سرعت تحت بارهای برش به آن نیاز دارد.

سنسور از طریق رابط سریال نوع B به ترمینال JY2 روی ماژول آمپلی‌فایر اسپیندل سری آلفا متصل می‌شود. مشخصات این رابط مخصوص نسل آلفا است - با بازخورد مبتنی بر FSSB نسل‌های آلفا i یا جدیدتر سازگار نیست.

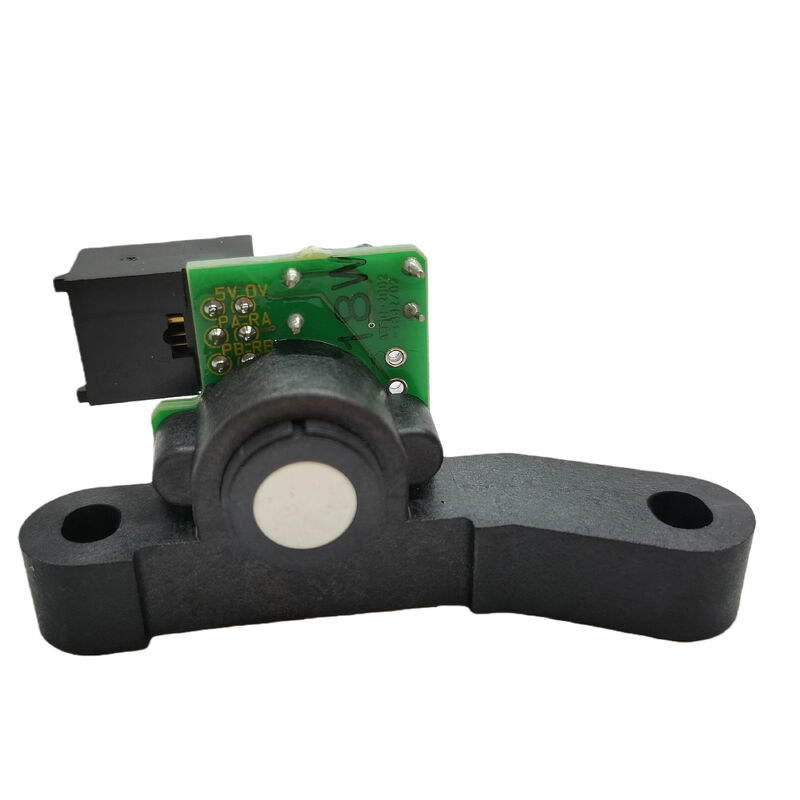

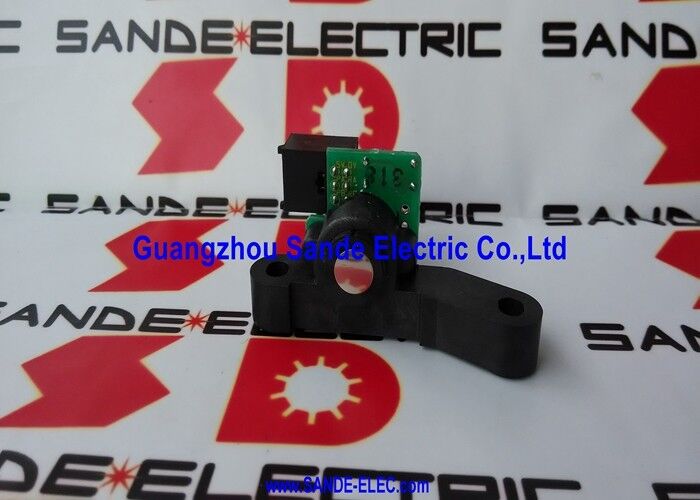

این مجموعه به صورت یک واحد کامل عرضه می‌شود: برد مدار چاپی با رله داخلی نصب شده در براکتی که سنسور را در فاصله مناسب از حلقه هدف مغناطیسی موتور اسپیندل قرار می‌دهد. براکت فاصله هوایی بین عناصر حسگر برد مدار چاپی و هدف چرخان را تعیین می‌کند. فاصله هوایی نادرست پس از نصب، سیگنال‌های بازخورد ضعیف یا غایب را حتی از یک برد مدار چاپی سالم تولید می‌کند. هنگام جدا کردن و نصب مجدد مجموعه، فاصله سنسور تا هدف را طبق مستندات نگهداری موتور اسپیندل تأیید کنید.

دو نسخه سخت‌افزاری وجود دارد - /01A و /02A. هر دو عملکرد یکسانی دارند. در صورت نیاز به تطابق نسخه، هنگام سفارش، نسخه را از برچسب واحد نصب شده مشخص کنید.

مشخصات کلیدی

مرجع جایگزین - A290-0854-V320

لیست قطعات یدکی FANUC، A290-0854-V320 را به عنوان جایگزین مرتبط برای کاربردهای بازخورد اسپیندل که در آن A20B-2002-0300 مورد نیاز است، ذکر می‌کند. قبل از جایگزینی با مرجع جایگزین، تأیید کنید که نصب مکانیکی، نوع کانکتور و رابط سیگنال نوع B با آمپلی‌فایر و پیکربندی موتور نصب شده مطابقت دارد.

عیب‌یابی - رله داخلی

رله داخلی روی A20B-2002-0300 یک خروجی سوئیچ را فراهم می‌کند که آمپلی‌فایر اسپیندل از آن برای توابع تشخیص خطا و تأیید سرعت استفاده می‌کند. در صورت از دست دادن بازخورد سرعت اسپیندل یا عدم وجود خروجی رله، آمپلی‌فایر یک آلارم اسپیندل تولید می‌کند. قبل از تعویض برد مدار چاپی، براکت نصب را برای جابجایی از موقعیت نصب خود بررسی کنید و کانکتور JY2 را از نظر خوردگی، باقی‌مانده خنک‌کننده یا پین‌های خم شده بازرسی کنید. خطای کانکتور یا جابجایی نصب، علائم آلارم مشابهی را با برد مدار چاپی معیوب تولید می‌کند.

سوالات متداول

س1: سنسور انکودر اسپیندل در سیستم درایو چه کاری انجام می‌دهد؟

این قطعه بازخورد دور در دقیقه اسپیندل را از طریق ترمینال JY2 به آمپلی‌فایر اسپیندل سری آلفا ارائه می‌دهد. آمپلی‌فایر از این سیگنال برای حفظ سرعت اسپیندل فرمان داده شده تحت بارهای برش متغیر استفاده می‌کند. بدون سیگنال بازخورد معتبر، آمپلی‌فایر نمی‌تواند حلقه سرعت خود را ببندد و یک آلارم اسپیندل تولید می‌کند.

س2: سرعت اسپیندل عادی به نظر می‌رسد اما تعویض ابزار با آلارم جهت‌دهی ناموفق است. آیا A20B-2002-0300 می‌تواند علت آن باشد؟

بله. اگر بازخورد سرعت وجود داشته باشد اما مرجع پالس Z (پالس جهت‌دهی یک بار در هر دور) وجود نداشته باشد یا متناوب باشد، اسپیندل می‌تواند با سرعت فرمان داده شده کار کند اما نمی‌تواند برای تعویض ابزار جهت‌دهی کند. براکت نصب را برای جابجایی بررسی کنید - موقعیت جابجا شده سنسور پالس Z را بدون غیرفعال کردن کامل بازخورد سرعت ضعیف می‌کند. قبل از تعویض برد مدار چاپی، کانکتور JY2 را بازرسی کنید.

س3: آیا نسخه‌های /01A و /02A قابل تعویض هستند؟

هر دو نسخه نقش عملکردی یکسانی دارند. تغییرات سخت‌افزاری جزئی بین نسخه‌ها، رابط الکتریکی و مشخصات نصب یکسانی را حفظ می‌کنند. در بیشتر موارد قابل تعویض هستند. در صورت نیاز به تطابق دقیق نسخه، از برچسب واحد نصب شده تأیید کنید و هنگام سفارش نسخه را مشخص کنید.

س4: پس از تعویض A20B-2002-0300، توقف جهت‌دهی اسپیندل در زاویه کمی اشتباه قرار می‌گیرد. آیا سنسور جدید معیوب است؟

پس از تعویض سنسور، موقعیت توقف جهت‌دهی معمولاً نیاز به صفر کردن مجدد دارد. مرجع زاویه‌ای سنسور جدید ممکن است کمی با سنسور اصلی متفاوت باشد. پارامتر موقعیت توقف جهت‌دهی اسپیندل را در مجموعه پارامترهای اسپیندل CNC در فواصل کوچک تنظیم کنید تا زمانی که زاویه توقف به درستی هم‌تراز شود.

س5: آیا A290-0854-V320 جایگزین مستقیم A20B-2002-0300 است؟

A290-0854-V320 به عنوان مرجع جایگزین در بازار قطعات یدکی ذکر شده است. قبل از جایگزینی، تأیید کنید که نصب مکانیکی، هندسه براکت، نوع کانکتور و سازگاری رابط نوع B با موتور خاص و آمپلی‌فایر اسپیندل سری آلفا نصب شده در دستگاه مطابقت دارد.
