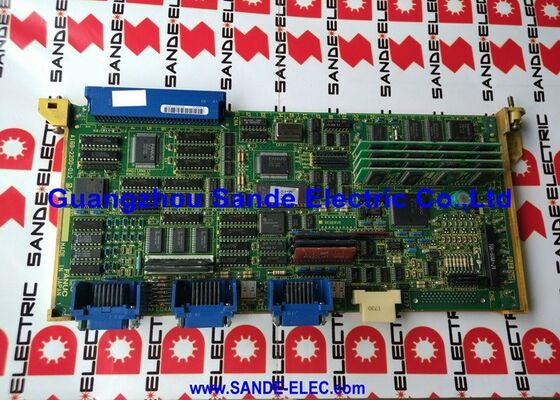

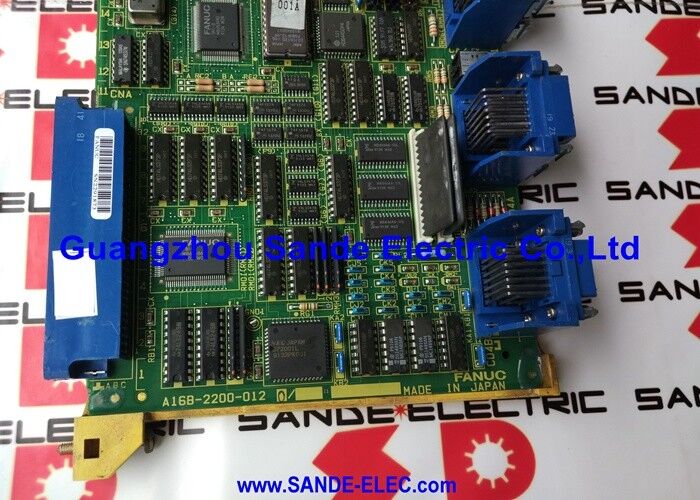

صفحه مدار PCB جدید Fanuc A16B-2200-0120 A16B22000120 A16B-22OO-O12O

A16B-2200-0120∙ FANUC سری 15A پایه 0 PCB منابع مشترک 512KB RAM / CRT خروجی / 15M / 15MA / 15T / 15TA

FANUC سری 15A معماری CNC چند صفحه ای

FANUC سری 15-A (15A) یک CNC با مشخصات بالا از نسل FANUC سری 15 است که برای ماشین آلات پیچیده طراحی شده است که نیاز به تعداد زیادی از محورهای کنترل شده، شکل گیری با دقت بالا،و عملکرد پیشرفته CNCسری 15A از یک معماری چند صفحه استفاده می کند که در آن عملکردهای مختلف در PCB های تخصصی توزیع شده است که به یک صفحه پشتی مشترک متصل می شوند:

تخته پايه 0:PCB منبع مشترک مرکزی هاب که همه دیگرها برای دستورات کنترل، دسترسی به حافظه و داده های سیستم به آن مراجعه می کنند.پایه 0 پردازنده اصلی و صفحه حافظه مشترک در قفسه کنترل سری 15A است.

تخته های پایه 1 و پایه 2:PCB های منابع مشترک اضافی که حافظه و ظرفیت منابع سیستم کنترل را برای پیکربندی های بزرگ گسترش می دهد.

تخت های محور:تخته های کنترل محوری اختصاصی (4 محور یا 3 محور در هر تخته) که برای دستورات CNC به Base 0 مراجعه می کنند و سیگنال های PWM servo drive را تولید می کنند.

گرافیک، ارتباطات سریالی و تابلوهای انتخاب:تابلوهای عملکردی اضافی که موقعیت های باقیمانده پشت صفحه را پر می کنند.

A16B-2200-0120 صفحه پایه 0 است که مهم ترین صفحه واحد در ردیف کنترل سری 15A است.

مشخصات کلیدی

رم 512 کیلو بایت معماری منابع مشترک

512 کیلو بایت رم A16B-2200-0120 حافظه سیستم مشترک است که توسط تمام تخته ها در قفسه کنترل سری 15A از طریق اتوبوس backplane قابل دسترسی است.این رویکرد حافظه مشترک برای معماری چند صفحه ای سری 15A ضروری است:

مخزن داده های مشترک:جداول پارامترها، داده های برنامه CNC و متغیرهای سیستم مشترک در RAM Base 0 موجود است که به طور همزمان برای صفحه محور، صفحه گرافیک و سایر صفحه های محیطی در دسترس است.

پایه 0 به عنوان استاد سیستم:تمام تخته های دیگر در استناد قفسه پایه 0 برای زمان بندی، همگام سازی و داده های سطح سیستم. یک خطا در پایه 0 کل کنترل سری 15A را غیرفعال می کند نه فقط یک تابع یا محور.

آلارم برابری RAM خطای مشخص:شایع ترین علائم خرابی برای A16B-2200-0120 آلارم "RAM Parity Base 0" است. CNC یک خطای برابری را در RAM Base 0 تشخیص می دهد که نشان دهنده داده های خراب در حافظه مشترک است.اين آلارم ممکنه به خاطر خرابه ي اصلي سلول رم در A16B-2200-0120 بوجود بياد، یا از بارگذاری پارامتر نادرست پس از پاک کردن حافظه تشخیص این دو اولین مرحله تشخیصی است.

سناریوهای کاربرد

آلارم پايه ي صفریک مرکز ماشینکاری سری 15MA FANUC در هنگام راه اندازی "RAM Parity Base 0" را نشان می دهد و نمی تواند شروع CNC را تکمیل کند. پس از بررسی اینکه پارامترها به درستی بارگذاری شده اند،A16B-2200-0120 تایید شده که سلول های RAM شکست خورده است.تعويض و احياي کامل اطلاعات سيستم، ماشين را به توليد باز مي گرداند.

مرکز چرخش سری 15TA پایه 0 جایگزین:یک مرکز چرخش 15TA تحت تعویض صفحه Base 0 قرار می گیرد. A16B-2200-0120 صفحه صحیح برای پیکربندی RAM 512KB است. تمام پارامترها و برنامه ها پس از نصب از نسخه پشتیبان دوباره بارگذاری می شوند.

سوالات عمومی

سوال1: آلارم RAM Parity Base 0 چیست و آیا همیشه توسط یک A16B-2200-0120 شکست خورده ایجاد می شود؟

لزوماً نه. آلارم برابری پایه 0 RAM نشان می دهد که CNC داده های خراب شده را در حافظه مشترک Base 0 تشخیص داده است. این می تواند به دلیل:خرابی واقعی سلول RAM در A16B-2200-0120 (نیاز به تعویض صفحه)؛ بارگذاری پارامتر خراب شده پس از پاک شدن حافظه (با بارگذاری مجدد تمام پارامترهای سیستم به درستی حل می شود) ؛ یا خرابی باتری پشتیبان که اجازه می دهد محتوای RAM در زمان خاموش شدن خراب شود.به طور سیستماتیک تشخیص بارگیری مجدد پارامترها به درستی از یک نسخه پشتیبان تایید شده قبل از محکوم کردن هیئت مدیره.

سوال2: تفاوت بین A16B-2200-0120 (512KB) و نوع 256KB (0121، 0129) چیست؟

تفاوت اصلی ظرفیت رم است. A16B-2200-0120 512KB از رم سیستم مشترک را فراهم می کند؛ انواع مانند 0121 و 0129 256KB را فراهم می کنند.نوع مورد نیاز بستگی به پیکربندی خاص سیستم سری 15A دارد. پیکربندی محور بالاتر یا سیستم هایی با ظرفیت برنامه CNC بزرگتر ممکن است نیاز به نسخه 512KB داشته باشند.. همیشه از برچسب شماره قطعات نصب شده تایید کنید.

سوال 3: پس از تعویض A16B-2200-0120، چه داده هایی باید بارگذاری شوند؟

تمام داده های CNC باید بارگذاری شود پارامترها، برنامه های قطعات، داده های جابجایی ابزار و تمام داده های PMC.A16B-2200-0120 شامل هیچ ذخیره سازی داده های کاربر پایدار فراتر از RAM آن نیست (که در زمان تعویض پاک می شود). یک پشتیبان کامل و تأیید شده سیستم قبل از جایگزینی هر صفحه پایه 0 ضروری است. برای سیستم های سری 15A ، پشتیبان گیری شامل تمام گروه های پارامتر (N ، P ، E ، پارامترهای خاص محور) ،تمام برنامه های جزئی، و برنامه توالی PMC.

سوال ۴: آیا A16B-2200-0120 می تواند در هر شکاف صفحه پشتی قرار گیرد یا برای هر شکاف خاص است؟

A16B-2200-0120 به موقعیت های مشخصی در پشت صفحه اصلی سری 15A ′′ پورت های 6، 10، 11 یا 13 بسته به پیکربندی سیستم خاص قرار می گیرد.موقعیت بندر backplane توسط طراحی قفسه کنترل سازنده ابزار ماشین تعریف شده است- پایه 0 را در سوراخ های خودسرانه نصب نکنید ­ برای تعیین درست پورت، به اسناد الکتریکی دستگاه ابزار و راهنمای تعمیر و نگهداری FANUC سری 15A مراجعه کنید.

س5: آیا خروجی CRT در A16B-2200-0120 به این معنی است که این صفحه به طور مستقیم نمایشگر CNC را هدایت می کند؟

بله ‬ A16B-2200-0120 شامل یک رابط خروجی CRT به عنوان بخشی از عملکرد "سرمایه مشترک" آن است.این به این معنی است که همان کارت هر دو عملکرد CPU / حافظه مشترک و خروجی صفحه نمایش را برای مانیتور CRT 9 اینچی فراهم می کند. در نسخه هایی که نیاز به یک صفحه گرافیک جداگانه دارند (مانند برخی از نسخه های 256KB) ، عملکرد نمایش به صورت خارجی اداره می شود.خروجی CRT یکپارچه بر روی A16B-2200-0120 آن را به عنوان مرکز منابع مشترک کامل برای نمایش و حافظه در پیکربندی استاندارد 512KB تایید می کند.
