مادربرد 6FC5357-0BB33-0AE2 6FC5 357-0BB33-0AE2 6FC5357-OBB33-OAE2

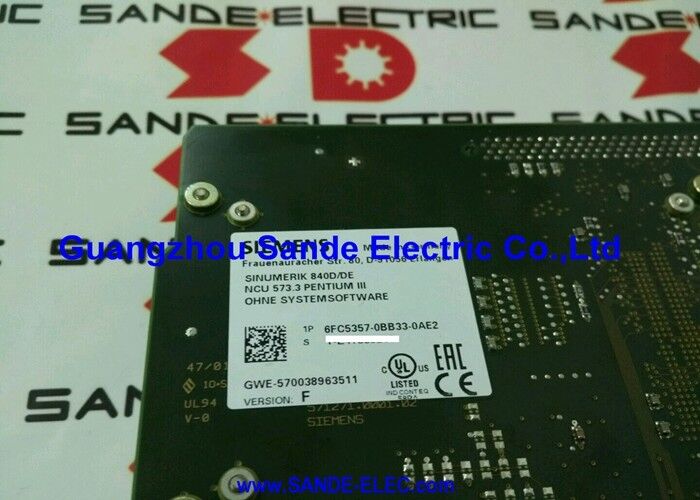

زیمنس 6FC5357-0BB33-0AE2 | واحد کنترل عددی SINUMERIK 840D / DE NCU 573.3 — بدون نرم‌افزار سیستم

شماره قطعه: 6FC5357-0BB33-0AE2

سازنده: زیمنس AG (آلمان)

نوع محصول: NCU — واحد کنترل عددی 573.3

هسته پردازشی CNC

6FC5357-0BB33-0AE2، NCU 573.3 برای زیمنس SINUMERIK 840D است — ماژولی که تمام عملکردهای CNC و PLC را در یک برد اجرا می‌کند. NCU یک برد جانبی یا اختیاری نیست. این واحد پردازش مرکزی سیستم SINUMERIK 840D است: درون‌یابی NC، کنترل محور، اجرای PLC و ارتباط PROFIBUS همگی روی این یک ماژول اجرا می‌شوند.

PLC یکپارچه S7-300 (315-2 DP، 96 کیلوبایت) منطق PMC دستگاه را اجرا می‌کند — که ورودی/خروجی دستگاه ابزار، توالی تعویض ابزار، قفل‌های ایمنی و عملکردهای کمکی را مدیریت می‌کند — در کنار کنترل محور NC و اجرای برنامه قطعه. هر دو عملکرد NC و PLC از سخت‌افزار یکسانی استفاده می‌کنند، که NCU را به یک راه‌حل بسیار یکپارچه برای کنترل دستگاه ابزار تبدیل می‌کند.

840D با ماژول‌های درایو SIMODRIVE 611D کار می‌کند که از طریق باس درایو در صفحه پشتی جعبه NCU به NCU متصل می‌شوند. جعبه NCU خود ماژول NCU را در کنار ماژول اسلاید فن/باتری و منبع تغذیه جای می‌دهد — معماری خودکفا که الکترونیک کنترل را فشرده نگه می‌دارد.

الزامات بارگذاری نرم‌افزار

این واحد بدون نرم‌افزار سیستم عرضه می‌شود. سیستم عامل NC، زمان اجرای PLC و هرگونه گزینه نرم‌افزاری فعال باید قبل از راه‌اندازی واحد از یک کارت نرم‌افزار جداگانه SINUMERIK (کارت PC) بارگذاری شوند. نسخه نرم‌افزار سیستمی که بارگذاری می‌شود باید با نسخه سخت‌افزار NCU سازگار باشد. انواع NCU 573.3 مجاور در این سری — 0AE1 (Pentium II) و 0AE3 (650 مگاهرتز Pentium III) — همان جریان نرم‌افزار را می‌پذیرند اما در سرعت پردازنده متفاوت هستند.

پشتیبان‌گیری از داده‌های دستگاه (داده‌های NC، برنامه PLC، پارامترهای درایو) باید قبل از تعویض روی NCU اصلی انجام شود. بدون پشتیبان‌گیری، راه‌اندازی مجدد کامل لازم است.

مشخصات کلیدی

سوالات متداول

س1: SINUMERIK 840D آلارم 120002 (خرابی NCU) را نشان می‌دهد یا سیستم بوت نمی‌شود. آیا NCU 573.3 علت آن است؟

آلارم 120002 یا عدم بوت کامل نشان‌دهنده نقص سخت‌افزاری در NCU است. قبل از تعویض NCU، منبع تغذیه 24 ولت به جعبه NCU را در محدوده مشخصات تأیید کنید و ماژول اسلاید باتری/فن به درستی قرار گرفته باشد. اگر منابع تأیید شده و NCU همچنان در راه‌اندازی اولیه شکست می‌خورد، برد NCU خراب شده است.

س2: 6FC5357-0BB33-0AE2 جایگزین شده نرم‌افزار ندارد. قبل از اینکه دستگاه بتواند کار کند چه چیزی باید بارگذاری شود؟

نرم‌افزار سیستم SINUMERIK 840D را از کارت PC نرم‌افزار مطابق با نسخه نرم‌افزار اصلی بارگذاری کنید. سپس پشتیبان‌گیری داده‌های دستگاه را بازیابی کنید: داده‌های NC، برنامه PLC و پارامترهای درایو SIMODRIVE 611D. بدون پشتیبان‌گیری داده‌های دستگاه، راه‌اندازی مجدد کامل از روی مستندات لازم است.

س3: آیا می‌توان نوع 0AE2 را با 0AE3 (650 مگاهرتز) جایگزین کرد اگر نسخه 500 مگاهرتزی در دسترس نباشد؟

NCU 573.3 نوع 0AE3 از Pentium III سریع‌تر (650 مگاهرتز) و 64 مگابایت DRAM استفاده می‌کند اما در غیر این صورت با همان نرم‌افزار سیستم 840D و فرمت داده‌های دستگاه سازگار است. در اکثر کاربردهای 840D، 0AE3 می‌تواند جایگزین 0AE2 شود — اما در صورت نیاز دستگاه به مشخصات خاص نسخه سخت‌افزار، با خدمات زیمنس یا سازنده دستگاه ابزار تأیید کنید.

س4: NCU اصلی خراب شده و هیچ پشتیبان داده دستگاهی وجود ندارد. راه‌اندازی مجدد چگونه باید انجام شود؟

مستندات راه‌اندازی اصلی MTB، لیست پارامترهای SIMODRIVE 611D و راهنمای داده‌های دستگاه SINUMERIK 840D را جمع‌آوری کنید. نرم‌افزار سیستم را بارگذاری کنید، داده‌های دستگاه NC را از مستندات وارد کنید، برنامه PLC را از منبع کامپایل و بارگذاری کنید و درایوهای SIMODRIVE 611D را با استفاده از داده‌های موتور از پلاک آن‌ها راه‌اندازی کنید. برای راه‌اندازی مجدد کامل بدون پشتیبان، چندین روز زمان در نظر بگیرید.

س5: اتصال باس درایو بین ماژول‌های NCU و SIMODRIVE 611D پس از تعویض NCU خطاهای ارتباطی را نشان می‌دهد. چه چیزی باید بررسی شود؟

پس از تعویض NCU، کابل‌های باس درایو SIMODRIVE 611D را در کانکتورهای صفحه پشتی جعبه NCU به طور کامل مجدداً بررسی کنید. خطاهای ارتباطی باس درایو پس از تعویض برد معمولاً ناشی از کانکتورهای ناقص قرار گرفته است. اگر اتصالات تأیید شده است، بررسی کنید که پارامترهای محور SIMODRIVE 611D (نوع موتور، نوع انکودر) به درستی از پشتیبان بارگذاری شده‌اند.
