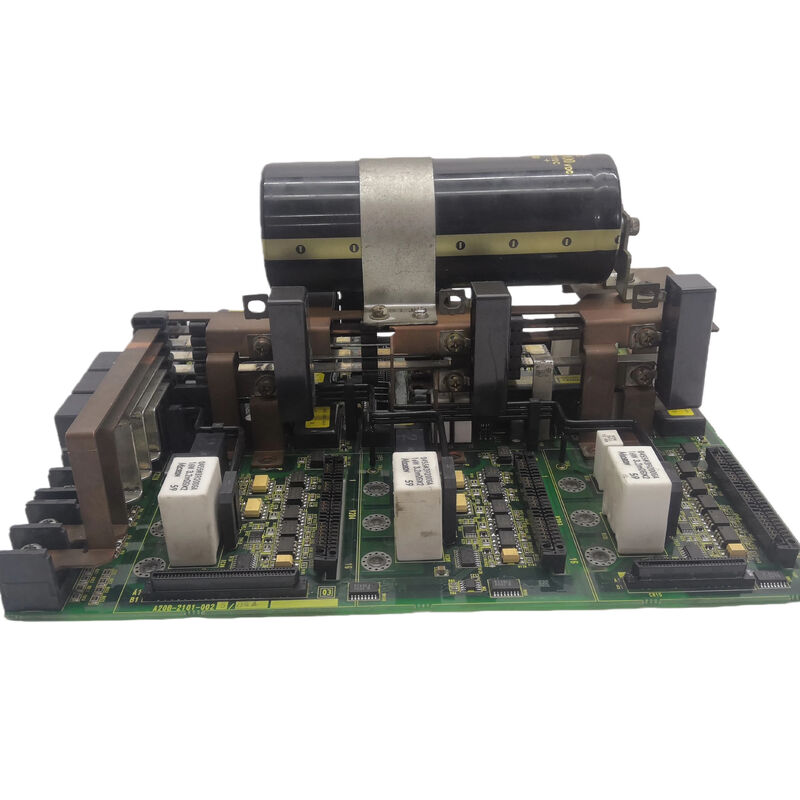

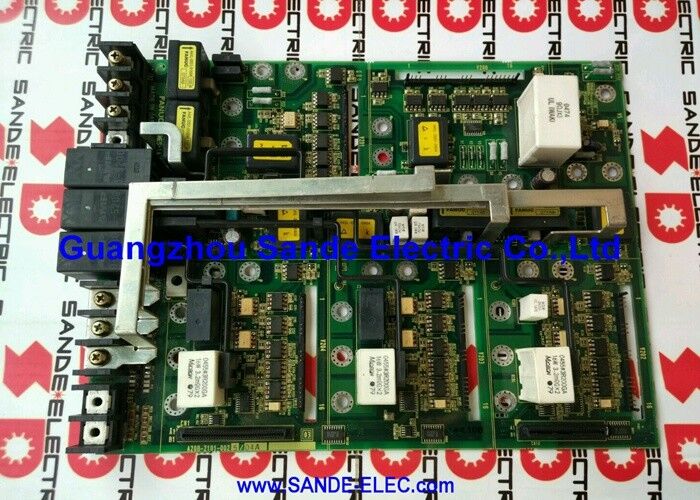

صفحه راننده FANUC A20B-2101-0025 A20B21010025 A2OB-21O1-OO25

FANUC A20B-2101-0025 | برد کنترل آمپلی‌فایر سروو — برد پایه درایو سری A20B-2101

شماره قطعه: A20B-2101-0025

سازنده: FANUC Ltd. (ژاپن)

نوع محصول: برد کنترل آمپلی‌فایر سروو — برد پایه درایو

سری محصول: A20B-2101

کنترل درایو در سطح برد

A20B-2101-0025 یک برد کنترل از سری A20B-2101 FANUC است — خانواده بردهای پایه‌ای که در داخل آمپلی‌فایرهای سروو و اسپیندل FANUC نصب می‌شوند. به عنوان برد کنترل آمپلی‌فایر، وظایف حیاتی سطح سیگنال را بر عهده دارد: پردازش دستورات سرعت و گشتاور از CNC، شرطی‌سازی داده‌های بازخورد انکودر، اجرای حلقه تنظیم جریان، و تولید پالس‌های گیت درایو برای مرحله قدرت IGBT.

این برد با برد قدرت آمپلی‌فایر (که وظیفه یکسوسازی AC ولتاژ بالا و سوئیچینگ IGBT را بر عهده دارد) متمایز است. A20B-2101-0025 در ولتاژ پایین در حوزه سیگنال آمپلی‌فایر کار می‌کند. هنگامی که برد کنترل خراب می‌شود، آمپلی‌فایر نمی‌تواند خروجی خود را تنظیم کند — خطاهای درایو بلافاصله پس از روشن شدن ظاهر می‌شوند، یا محور علی‌رغم عملیاتی بودن کامل مرحله قدرت، به دستورات حرکت پاسخ نمی‌دهد.

سری A20B-2101 شامل چندین نوع بسیار مرتبط است که همگی به عنوان بردهای پایه کنترل برای خانواده‌های آمپلی‌فایر FANUC عمل می‌کنند. اعداد مجاور (0021، 0022، 0025) نشان‌دهنده تفاوت‌های جزئی در مشخصات مرتبط با مدل‌ها و نسل‌های خاص آمپلی‌فایر هستند. قبل از تهیه جایگزین، شماره قطعه دقیق را از برچسب برد نصب شده تأیید کنید.

جداسازی کنترل از قدرت

تشخیص اینکه A20B-2101-0025 خراب شده است — و نه مرحله قدرت — یک گام تشخیصی کلیدی است. اگر ماژول IGBT به درستی اندازه‌گیری شود (بدون اتصال کوتاه بین جفت فازها) اما آمپلی‌فایر همچنان در هنگام روشن شدن خطاهای درایو ایجاد کند، خرابی در برد کنترل است.

تعمیر در سطح قطعه A20B-2101-0025 زمانی امکان‌پذیر است که خرابی موضعی باشد: یک اپتوکوپلر گیت درایور آسیب‌دیده، یک آی‌سی منطقی معیوب، یا یک قطعه شرطی‌سازی سیگنال بازخورد فرسوده را می‌توان بدون دست زدن به مرحله قدرت تعویض کرد.

مشخصات کلیدی

سوالات متداول

س1: آمپلی‌فایر در هنگام روشن شدن، آلارم درایو AL-02 (خطای برق کنترل) یا AL-09 (خطای محور) را نشان می‌دهد. آیا A20B-2101-0025 احتمالاً علت آن است؟

بله. آلارم‌هایی که بلافاصله پس از روشن شدن ظاهر می‌شوند — قبل از هرگونه دستور اجرا — و با دریافت منبع تغذیه 24 ولت معتبر توسط برد کنترل حل نمی‌شوند، معمولاً به خرابی برد کنترل اشاره دارند. ابتدا منبع تغذیه 24 ولت به بخش کنترل آمپلی‌فایر را بررسی کنید. اگر 24 ولت تأیید شد و در محدوده مجاز بود و آلارم همچنان پابرجا بود، A20B-2101-0025 خراب شده است.

س2: آیا A20B-2101-0022 می‌تواند جایگزین A20B-2101-0025 شود؟

این دو نوع در همان سری برد کنترل A20B-2101 قرار دارند اما مشخصات سخت‌افزاری متفاوتی دارند که به مدل‌های خاص آمپلی‌فایر مرتبط است. جایگزینی بدون تأیید سازگاری سخت‌افزار آمپلی‌فایر توصیه نمی‌شود. قبل از نصب، با یک شرکت متخصص تعمیر آمپلی‌فایر FANUC با هر دو شماره قطعه تماس بگیرید تا قابلیت تعویض متقابل را تأیید کنید.

س3: ماژول IGBT سالم تشخیص داده شد. آیا می‌توان A20B-2101-0025 را بدون تعویض کل واحد آمپلی‌فایر جایگزین کرد؟

بله. برد کنترل به گونه‌ای طراحی شده است که به طور جداگانه قابل تعویض باشد. با یک مرحله قدرت تأیید شده سالم، فقط برد کنترل A20B-2101-0025 نیاز به تعویض دارد. این امر نسبت به تعویض کل آمپلی‌فایر، به ویژه برای آمپلی‌فایرهای با ماژول‌های IGBT بزرگ، مقرون به صرفه است.

س4: پس از نصب یک A20B-2101-0025 جایگزین، محور کار می‌کند اما دقت موقعیت کاهش یافته است. چه چیزی باید بررسی شود؟

کاهش دقت موقعیت پس از تعویض برد کنترل معمولاً ناشی از عدم تطابق پارامترهای رابط انکودر یا عدم اتصال صحیح کانکتورهای بازخورد انکودر است. تأیید کنید که تمام کابل‌های انکودر به طور کامل در کانکتور بازخورد آمپلی‌فایر قرار گرفته‌اند. همچنین بررسی کنید که پارامتر نوع موتور در CNC با موتور نصب شده مطابقت دارد — عدم تطابق باعث تغییر مقیاس بازخورد انکودر می‌شود.

س5: A20B-2101-0025 از کجا تهیه می‌شود؟

شرکت‌های متخصص تعمیر آمپلی‌فایر FANUC موجودی تبادلی برای بردهای کنترل سری A20B-2101 دارند. نوع خاص 0025 را درخواست کنید — انواع مجاور نباید به عنوان جایگزین مستقیم بدون تأیید سازگاری پذیرفته شوند. تعمیر در سطح قطعه برد اصلی نیز در صورت موضعی بودن خرابی به یک قطعه قابل شناسایی، یک مسیر عملی است.
