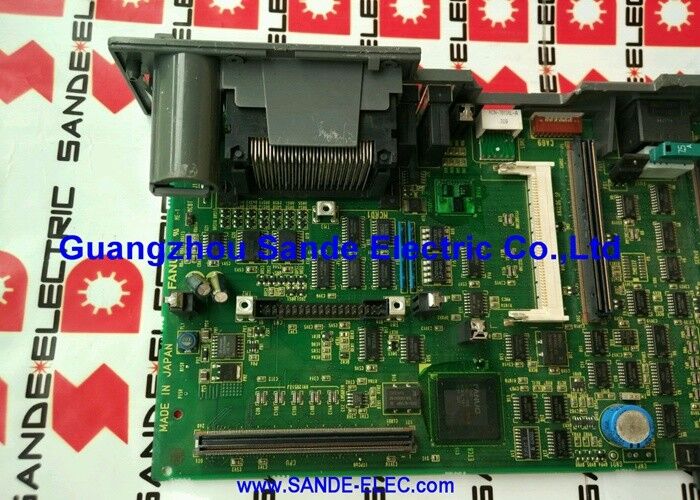

FANUC A16B-3200-0421 | برد اصلی CPU کنترل مستقل سری i-B — سری 16i / 18i / 21i مدل B

شماره قطعه: A16B-3200-0421

سازنده:FANUC Ltd. (ژاپن)

نوع محصول:برد اصلی CPU کنترل مستقل — سری i-B

هسته کنترل سری i-B

A16B-3200-0421 برد اصلی CPU برای کنترل CNC مستقل سری i-B شرکت FANUC است — برد مرکزی در سیستم‌های 16i-B، 18i-B و 21i-B که کل کنترل حول آن مونتاژ می‌شود. این برد فیزیکی است که ماژول‌های جداگانه پلاگین روی آن نصب می‌شوند: پردازنده CPU، کنترلر سروو FSSB، کارت نمایش گرافیکی و ماژول‌های حافظه SRAM/DRAM/FROM.

در معماری سری i-B شرکت FANUC، خود برد اصلی وظایف CNC را اجرا نمی‌کند — این ماژول‌های پلاگین هستند که این کار را انجام می‌دهند. برد اصلی اتصالات بک‌پلین، ریل‌های تغذیه و باس‌های ارتباطی را توزیع می‌کند که به تمام ماژول‌های پلاگین اجازه می‌دهد تا به عنوان یک کنترل یکپارچه با هم کار کنند. این معماری به این معنی است که برد اصلی می‌تواند بدون نصب ماژول‌های پلاگین عرضه شود، زیرا نقش آن ساختاری و الکتریکی است — نه محاسباتی.

هنگامی که برای تعویض عرضه می‌شود، A16B-3200-0421 بدون هیچ برد پلاگینی عرضه می‌شود. ماژول CPU، ماژول سروو، ماژول‌های حافظه و کارت گرافیک نصب شده اصلی باید به برد اصلی جایگزین منتقل شوند، یا ماژول‌های جدید باید به طور جداگانه تهیه شوند.

نیاز به بارگذاری مجدد داده

جایگزینی A16B-3200-0421 با هر واحد جدید یا بازسازی شده منجر به از دست رفتن تمام داده‌های CNC خواهد شد — پارامترها، برنامه‌های قطعه، نردبان PMC و آفست‌های ابزار — مگر اینکه آن موارد داده به طور کامل روی ماژول‌های حافظه در حال انتقال قرار داشته باشند.

تمام داده‌ها باید قبل از جدا کردن برد اصلی پشتیبان‌گیری شوند. پشتیبان شامل پارامترهای CNC، برنامه‌های قطعه، داده‌های PMC و هرگونه پیکربندی سیستم است. پس از نصب برد جایگزین با ماژول‌های پلاگین اصلی، بازیابی کامل داده از پشتیبان قبل از اینکه CNC بتواند به درستی کار کند، لازم است.

مشخصات کلیدی

سوالات متداول

س1: A16B-3200-0421 در حال تعویض است. کدام ماژول‌های پلاگین نیز باید منتقل شوند؟

تمام بردهای پلاگین که روی برد اصلی اصلی نصب شده بودند باید به برد جایگزین منتقل شوند: ماژول پردازنده CPU، ماژول کنترلر سروو FSSB، ماژول گرافیکی و تمام ماژول‌های حافظه (SRAM، DRAM، FROM). اگر هر ماژولی باقی بماند، عملکرد مربوطه CNC غایب خواهد بود. ماژول‌ها را با دقت منتقل کنید — حفاظت ESD و جابجایی صحیح ضروری است.

س2: پس از تعویض برد اصلی و انتقال تمام ماژول‌های پلاگین، CNC تمام پارامترها را به صورت صفر یا پیش‌فرض نشان می‌دهد. چه اتفاقی افتاده است؟

اگر محتوای حافظه SRAM از بین برود، CNC به مقادیر پارامتر پیش‌فرض باز می‌گردد. این اتفاق زمانی رخ می‌دهد که باتری SRAM در طول تعویض برد از کار افتاده باشد، اگر ماژول SRAM برای مدت طولانی بدون برق جابجا شده باشد، یا اگر تخلیه الکترواستاتیکی در طول انتقال به ماژول SRAM آسیب رسانده باشد. پشتیبان پارامتر را بلافاصله بازیابی کنید. اگر پشتیبانی وجود نداشته باشد، راه‌اندازی مجدد کامل لازم است.

س3: A16B-3200-0421 بدون هیچ برد پلاگینی عرضه می‌شود. آیا CNC می‌تواند بدون آنها بوت شود؟

خیر. برد اصلی به تنهایی نمی‌تواند CNC را بوت کند — بدون ماژول‌های پلاگین خود، قابلیت محاسباتی یا ذخیره‌سازی را فراهم نمی‌کند. ماژول پردازنده CPU، ماژول‌های حافظه و ماژول FSSB همگی برای هرگونه عملیات CNC مورد نیاز هستند.

س4: CNC اصلی از 16i-B استفاده می‌کرد. آیا A16B-3200-0421 می‌تواند جایگزین 18i-B یا 21i-B نیز شود؟

A16B-3200-0421 در هر سه مورد مستند شده است: 16i-B، 18i-B و 21i-B. سخت‌افزار ساختار بک‌پلین یکسانی دارد. تفاوت‌های خاص سیستم توسط پیکربندی ماژول CPU و حافظه پلاگین مدیریت می‌شود، نه خود برد اصلی. با ماژول‌های پلاگین صحیح، این برد به هر سه سری خدمات می‌دهد.

س5: A16B-3200-0421 از کجا تهیه می‌شود؟

شرکت‌های تخصصی قطعات یدکی و تعمیرات CNC FANUC سهام مبادله‌ای و مازاد این برد را در اختیار دارند. تامین‌کنندگانی که می‌توانند کل مجموعه برد — برد اصلی به علاوه ماژول‌های پلاگین — را قبل از ارسال روی یک دستگاه تست 18i-B فعال آزمایش کنند، مطمئن‌ترین تامین را ارائه می‌دهند. در صورت امکان، گواهینامه تست کامل سیستم را درخواست کنید.
