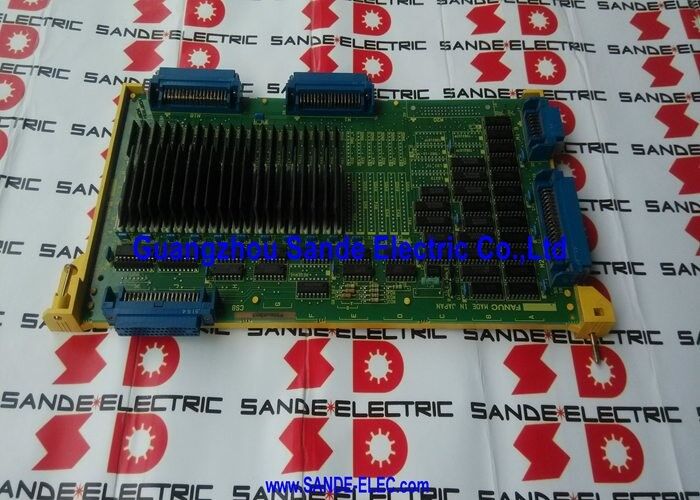

PLC BOARD A16B-2200-0931 A16B22000931 A16B-22OO-O931

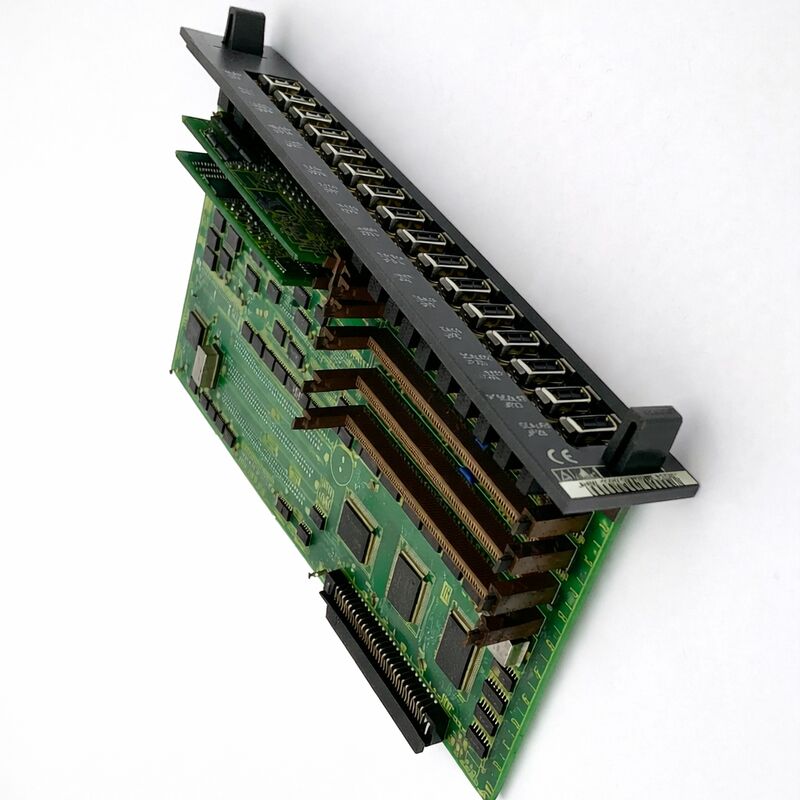

FANUC A16B-2200-0931 | سری 16-A OPT2 PCB - برد توسعه محور اضافی و اسپیندل دوم

شماره قطعه: A16B-2200-0931

تولید کننده: FANUC Corporation (ژاپن)

نوع محصول: برد PCB گزینه 2 (OPT2) - برد توسعه محور اضافی

سیستم های CNC سازگار:FANUC Series 16-A (16-MA, 16-WA, 16-TA)

مرور کلی

A16B-2200-0931 برد مدار چاپی توسعه محور گزینه 2 (OPT2) برای سیستم CNC FANUC Series 16-A است - که در کدگذاری محصول داخلی FANUC با نام F16M/T شناخته می شود.

این برد در کنار برد CPU اصلی و سایر بردهای گزینه به بک‌پلین سیستم سری 16-A متصل می‌شود و ظرفیت محور سروو کنترل را تا چهار محور اضافی و یک CPU اسپیندل دوم افزایش می‌دهد.

A16B-2200-0931 همراه با کنترل محور پایه روی برد اصلی، سری 16-A را قادر می‌سازد تا تا هشت کانال سروو را با قابلیت اسپیندل دوقلو مدیریت کند - که آن را به برد گزینه ضروری برای مراکز ماشینکاری پیچیده چند محوره، پیکربندی های ماشین 5 محوره و مراکز تراشکاری اسپیندل دوقلو تبدیل می کند.

FANUC Series 16-A یکی از تواناترین پلتفرم های CNC FANUC نسل خود بود - یک گام قابل توجه نسبت به Series 0-C از نظر قدرت پردازش، عملکرد سروو و حداکثر تعداد محور.

سری 16-A بر روی مراکز ماشینکاری بزرگ، مراکز ماشینکاری تراشکاری، ماشین های گانتری و مراکز تراشکاری چند محوره که تقاضا برای محورهای کنترل شده از آنچه کنترل پایه به تنهایی می توانست مدیریت کند، فراتر می رفت، نصب شد.

A16B-2200-0931 سخت افزاری بود که این پیکربندی های گسترده را ممکن می ساخت.

این برد که توسط FANUC متوقف شده است، دیگر از طریق کانال های تولید فعال FANUC در دسترس نیست.

در دسترس بودن مداوم آن از طریق بازار ثانویه، جمعیت قابل توجهی از ماشین های سری 16-A را با حداکثر ظرفیت فعال نگه می دارد.

مشخصات کلیدی

معماری سیستم سری 16-A - OPT2 در زمینه

کنترل سری 16-A در یک رک بک‌پلین قرار داشت. این رک برد CPU اصلی (که اجرای برنامه قطعه، درون‌یابی برای محورهای پایه و اسپیندل اصلی را مدیریت می‌کرد)، منبع تغذیه و اسلات‌های گزینه موجود برای بردهای قابلیت اضافی را در خود جای داده بود.

برد OPT1 معمولاً ظرفیت بزرگتر PMC (کنترل کننده ماشین قابل برنامه ریزی) و گرافیک بهبود یافته را اضافه می کرد. برد OPT2 - A16B-2200-0931 - محورهای سروو اضافی و CPU اسپیندل دوم را اضافه می کرد.

هنگام نصب، A16B-2200-0931 ظرفیت محور کنترل را از 4-5 محور پایه به حداکثر 8 کانال سروو کل گسترش می دهد.

تعداد دقیق محورهای اضافی فعال شده به ماژول های پلاگین SMD (دستگاه ماژول کوچک) نصب شده روی برد بستگی دارد - ترکیب های مختلف SMD پیکربندی های تعداد محور متفاوتی را فعال می کنند. این رویکرد ماژولار به FANUC اجازه داد تا از همان PCB در پیکربندی های ماشین که به 6، 7 یا 8 محور کل نیاز دارند، استفاده کند.

CPU اسپیندل دوم در A16B-2200-0931 ظرفیت پردازش جداگانه ای است که به کنترل مستقل یک اسپیندل دوم از اسپیندل اصلی اختصاص دارد.

مراکز تراشکاری اسپیندل دوقلو و ماشین های تراشکاری-فرز که هم اسپیندل اصلی و هم اسپیندل فرعی دارند، به این قابلیت نیاز دارند.

بدون برد OPT2، ماشین سری 16-A به یک اسپیندل کنترل شده محدود می شود.

کاربردها - ماشین هایی که به این برد نیاز دارند

یک ماشین سری 16-A مجهز به A16B-2200-0931 معمولاً در یکی از دسته های زیر قرار می گیرد:

مرکز ماشینکاری 5 محوره: یک مرکز ماشینکاری 3 محوره با دو محور چرخشی (B و C، یا A و B) برای ماشینکاری سطوح پیچیده و 5 وجهی، نیاز به کنترل همزمان هر پنج محور دارد. برد محورهای پایه 16-A برخی از این کارها را انجام می دهد و OPT2 ظرفیت باقیمانده را فراهم می کند.

مرکز تراشکاری اسپیندل دوقلو: هر دو اسپیندل نیاز به کنترل سرعت، موقعیت و همگام سازی مستقل دارند.

CPU اسپیندل دوم OPT2 اسپیندل فرعی را مدیریت می کند در حالی که برد اصلی اسپیندل اصلی را مدیریت می کند.

ماشین گانتری: مراکز ماشینکاری گانتری بزرگ با موتورهای دوگانه Y بر روی تیر گانتری نیاز به کنترل محور تاندم دارند - دو موتور که به طور همزمان بر روی یک محور کار می کنند. ظرفیت محور اضافی از OPT2 از این پیکربندی پشتیبانی می کند.

سلول ماشینکاری انعطاف پذیر چند محوره: هر پیکربندی که به تعداد محورهای پایه بیشتر برای هندسه قطعات پیچیده یا محورهای موقعیت یابی اضافی نیاز دارد.

یادداشت های جایگزینی و برنامه نویسی

A16B-2200-0931 یک برد قابل برنامه ریزی است. پس از نصب فیزیکی در بک‌پلین، پارامترهای فرعی مربوط به محورهای اضافی و اسپیندل دوم باید در حافظه برد بارگذاری شوند.

این پارامترها توسط حافظه CNC با پشتیبان باتری ماشین پشتیبان گیری شده بودند.

هنگام جایگزینی برد، پارامترهای فرعی باید مجدداً بارگذاری شوند - یا از یک نسخه پشتیبان ذخیره شده یا با ورود مجدد آنها از مستندات پارامتر ماشین.

ماشین هایی که سری 16-A را اجرا می کنند و پشتیبان پارامتر خود را از دست می دهند (خرابی باتری بدون پشتیبان مستند) ممکن است نیاز به ورود مجدد کامل پارامتر از مستندات سازنده ماشین داشته باشند که می تواند یک کار زمان بر برای راه اندازی باشد.

سوالات متداول

س1: ماشین سری 16-A اکنون فقط آلارم های سروو را در محورهای کنترل شده توسط کارت OPT2 نشان می دهد، در حالی که محورهای پایه (کنترل شده توسط برد CPU اصلی) به طور عادی کار می کنند. آیا A16B-2200-0931 معیوب تایید شده است؟

آلارم های محدود به محورهای کنترل شده توسط OPT2 با محورهای پایه تایید شده سالم، نشانه قوی خرابی A16B-2200-0931 است.

قبل از جایگزینی، ریل های منبع تغذیه OPT2 را در کانکتور بک‌پلین بررسی کنید و نشستن برد در رک را بررسی کنید.

یک برد OPT2 که به درستی ننشسته باشد دقیقاً این علامت را ایجاد می کند. اگر برد به خوبی نشسته باشد و ولتاژهای منبع تغذیه تایید شده باشند، خرابی برد تشخیص محتمل است.

س2: پس از نصب یک A16B-2200-0931 جایگزین، محورهای اضافی حرکت می کنند اما اسپیندل دوم پاسخ نمی دهد. شایع ترین علت چیست؟

شایع ترین علت، پارامترهای فرعی گمشده یا نادرست برای اسپیندل دوم است.

برد OPT2 پارامترهای اسپیندل را برای اسپیندل دوم به طور مستقل از پارامترهای اسپیندل برد CPU اصلی نگه می دارد.

اگر این پارامترهای فرعی پس از جایگزینی برد بارگذاری نشده باشند، عملکرد اسپیندل دوم غیرفعال خواهد بود حتی اگر خود برد عملیاتی باشد.

پارامترهای اسپیندل دوم را از نسخه پشتیبان بارگذاری مجدد کنید، یا آنها را از فایل پارامتر مستند ماشین مجدداً وارد کنید.

س3: آیا می توان از A16B-2200-0931 در کنترل سری 16-B یا سری 18-A استفاده کرد، یا مخصوص سری 16-A است؟

A16B-2200-0931 برای بک‌پلین و معماری کنترل سری 16-A طراحی شده است. سری 16-B و سری 18 از طرح های بک‌پلین و رابط های برد متفاوتی استفاده می کنند. از نظر فیزیکی، چیدمان کانکتور ممکن است متفاوت باشد و سفت افزار و پروتکل مورد انتظار CPU اصلی بین سری 16-A و انواع بعدی 16-B/18 متفاوت است.

استفاده از این برد در یک سیستم غیر 16-A نتیجه ای عملی نخواهد داشت و خطر آسیب سخت افزاری را به همراه دارد.

فقط از A16B-2200-0931 در سیستم های سری 16-A بر روی بک‌پلین های نوع A02B-0120-B5xx استفاده کنید.

س4: ماشین سری 16-A یک مرکز ماشینکاری 5 محوره است. برد OPT2 خراب شده است. آیا برد FANUC جدیدتری وجود دارد که بتواند جایگزین آن شود، یا باید شماره قطعه دقیق را تهیه کرد؟

هیچ جایگزین مستقیمی از پلتفرم جدیدتر FANUC وجود ندارد. A16B-2200-0931 مخصوص معماری سری 16-A است.

کنترل های مدرن FANUC (سری 30i, 31i, 32i) از سخت افزار کاملاً متفاوتی استفاده می کنند و برای بازسازی نیاز به یک پروژه ارتقاء کامل CNC دارند.

برای ماشین هایی که هدف عملیات مداوم سری 16-A است، تهیه A16B-2200-0931 از طریق بازار ثانویه مسیر صحیح است.

برای ماشین هایی که ارتقاء کامل در نظر گرفته می شود، قابلیت 5 محوره را می توان بر روی پلتفرم های مدرن FANUC با ارتقاء مناسب تقویت کننده سروو تکرار کرد.

س5: A16B-2200-0931 در واقع چند محور اضافی اضافه می کند و آیا این بسته به ماشین متفاوت است؟

A16B-2200-0931 ظرفیت تا 4 محور اضافی را دارد که بسته به ماژول های SMD نصب شده روی برد قابل گسترش است. تعداد دقیق محورهای فعال شده تابعی از پیکربندی SMD و پارامترهای CNC است.

یک ماشین با پیکربندی 6 محوره از OPT2 برای اضافه کردن 2 محور فراتر از 4 محور پایه استفاده می کند. یک پیکربندی 8 محوره از 4 محور اضافی کامل از OPT2 استفاده می کند.

سازنده ماشین این را در زمان ساخت اصلی تنظیم می کند.

هنگام جایگزینی A16B-2200-0931، بردی با همان پیکربندی SMD اصلی تهیه کنید، یا SMD های برد جایگزین را برای مطابقت مجدداً پیکربندی کنید - که از مستندات سخت افزار ماشین قابل تأیید است یا با بازرسی برد برداشته شده.
