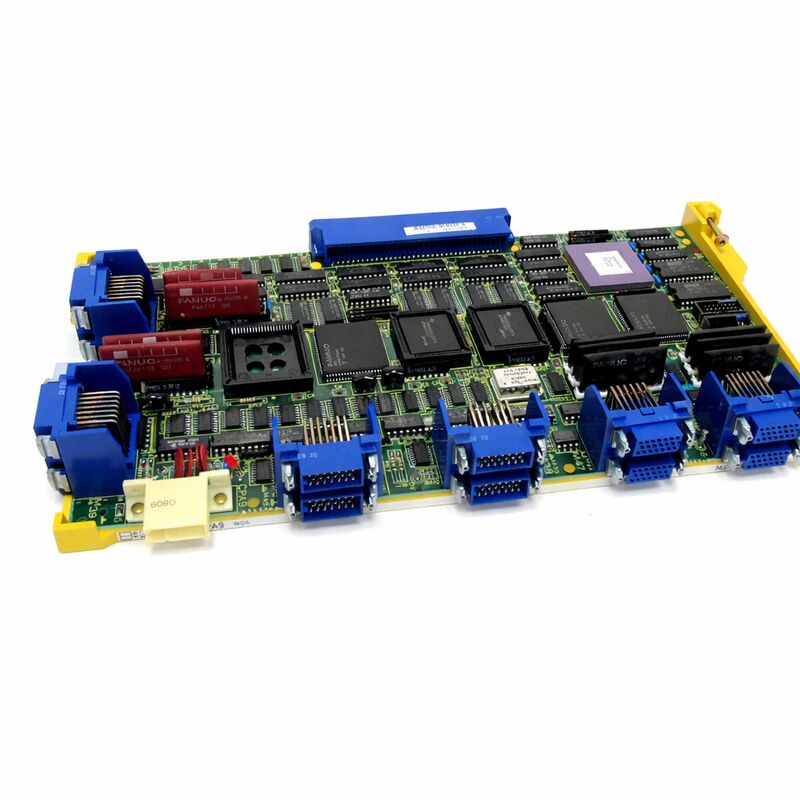

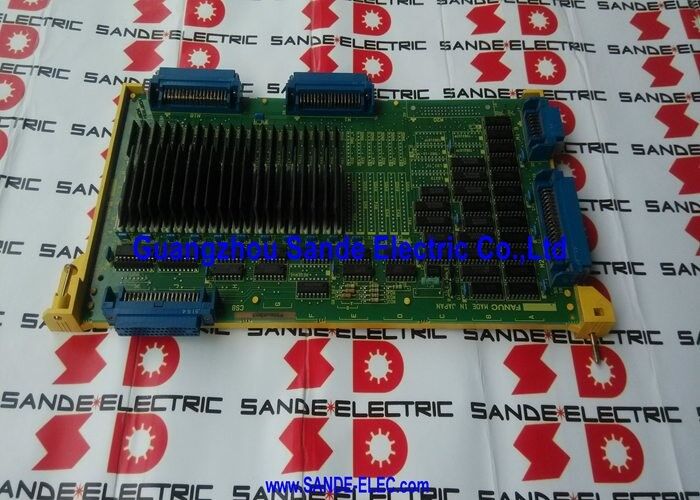

بازخورد هیئت مدیره PC A16B-2200-0390 A16B-22OO-O39O A16B22000390

FANUC A16B-2200-0390 | برد سری 0-C / 0-D / 0-F 3/4-Axis Serial Axis - رابط سروو آلفا، PCB بازخورد

شماره قطعه:A16B-2200-0390

مرجع متقابل:A16B22000390

سازنده:شرکت FANUC (ژاپن)

نوع محصول:مدار مدار چاپی کنترل محور / بازخورد — برد محور سریال 3/4 محور

کاری که این هیئت انجام می دهد

A16B-2200-0390 برد کنترل محور سریال 3/4 محور برای سیستم های CNC سری 0-C، 0-D و 0-F FANUC است. در اصطلاح FANUC، برد محور - که PCB بازخورد نیز نامیده می‌شود - بردی است که حلقه سروو را می‌بندد: دستورات موقعیت را از پردازنده اصلی CNC دریافت می‌کند، بازخورد رمزگذار را از تقویت‌کننده‌های سرو می‌خواند، خطای موقعیت را محاسبه می‌کند و دستورات سرعت اصلاحی را به درایوها در زمان واقعی ارسال می‌کند.

بدون اینکه این برد به درستی کار کند، CNC تصویر قابل اعتمادی از مکان واقعی محورهای دستگاه ندارد. کنترلر نمی تواند حلقه موقعیت را ببندد، آلارم های سروو بلافاصله دنبال می شوند و حرکت محور غیرممکن است.

این برد خاص در پیکربندی Masterboard 32 بیتی پلت فرم 0-C/0-D/0-F اجرا می‌شود و از رابط سریال نوع A برای تقویت‌کننده‌های سروو سری آلفا FANUC استفاده می‌کند - پیکربندی‌های دیجیتال و سریال سروو/اسپیندل را پوشش می‌دهد، که استاندارد ماشین‌های 0-C مجهز یا ساخته شده با درایوهای Alphaseries است.

سری 0-C یکی از پرکاربردترین پلتفرم های CNC FANUC در اواخر دهه 1980 و 1990 بود. بسیاری از ماشین‌های مجهز به 0-C همچنان در حال تولید هستند، به همین دلیل است که A16B-2200-0390 همچنان به تجارت فعال در بازار پس از CNC ادامه می‌دهد. واحدهای صرافی، مازاد قطعی و خدمات تعمیر همگی در دسترس هستند.

تشخیص و جایگزینی

خرابی برد محور در پلت فرم 0-C معمولاً به صورت زنگ سروو 9 (سرور آماده نیست)، آلارم محور در کانال های خاص یا خطاهای بازخورد موقعیت ظاهر می شود. قبل از نتیجه گیری، هیئت مدیره شکست خورده است:

• کانکتور بین برد و سوکت برد اصلی را بررسی کنید - خوردگی یا تماس شل علائم هشدار یکسانی را ایجاد می کند که یک برد خراب است.
• بررسی کنید که کابل‌های بازخورد از تقویت‌کننده‌های سرو به برد کاملاً جا افتاده و آسیبی ندیده باشند.
• اگر فقط یک محور هشدار دهنده باشد و سایر محورها عادی باشند، ممکن است خطا در تقویت کننده یا رمزگذار آن محور باشد تا برد محور.

خرابی سخت A16B-2200-0390 - که در آن آلارم‌های سروو در همه محورها به طور همزمان ظاهر می‌شوند و در هنگام جابجایی مجدد پاک نمی‌شوند - نشانگر واضحی است که برد نیاز به تعویض دارد.

مشخصات کلیدی

سوالات متداول

Q1: CNC 0-C هشدار سروو 9 را در همه محورها نشان می دهد. آیا A16B-2200-0390 می تواند علت آن باشد؟

بله. زنگ سروو 9 در همه محورها به طور همزمان - به جای یک محور - به جای تقویت کننده یا رمزگذار جداگانه سروو به برد محور اشاره می کند. ابتدا کانکتور برد را دوباره قرار دهید. اگر زنگ همچنان ادامه داشته باشد، برد از کار افتاده است. آلارم های تک محوری بیشتر احتمال دارد که خطاهای تقویت کننده یا رمزگذار باشند.

Q2: این برد با چه تقویت کننده های سروو سازگار است؟

تقویت کننده های سروو FANUC سری آلفا (رابط سریال نوع A) در پیکربندی های دیجیتال و سریال. پلت فرم 0-C با این مستربورد 32 بیتی معمولاً Alpha SVM (ماژول های تقویت کننده سروو) و SPM (ماژول های تقویت کننده اسپیندل) را اجرا می کند. پیکربندی های آنالوگ در این نسل برد سازگار هستند اما نادر هستند.

Q3: آیا تعویض A16B-2200-0390 نیاز به تغییر پارامتر دارد؟

برد محوری خود پارامترهای CNC را ذخیره نمی کند - این پارامترها در SRAM کنترلر قرار دارند. پس از جایگزینی مشابه، CNC پارامترهای خود را به طور معمول می خواند. تنظیمات پارامتر سروو را پس از تعویض، به ویژه نوع رمزگذار و تنظیمات رابط بازخورد، بررسی کنید تا تأیید کنید که با سخت افزار نصب شده مطابقت دارند.

Q4: آیا A16B-2200-0390 در سطح قطعه قابل تعمیر است؟

بله. متخصصان الکترونیک CNC با تجربه برد محور 0-C می‌توانند تعمیر سطح جزء را انجام دهند - تعویض کوپلرهای اپتوکوپلر خراب، آی‌سی رابط بازخورد یا کانکتورهای آسیب‌دیده. خدمات تعویض و تعمیر هر دو به طور گسترده برای این برد موجود است. تعمیر به ویژه زمانی مقرون به صرفه است که عیب محلی باشد و جایگزین آن از منابع محدود مازاد تامین شود.

Q5: مازاد A16B-2200-0390 چگونه قبل از نصب تأیید می شود؟

قبل از نصب، برد را از نظر خوردگی، اتصالات لحیم آسیب دیده و پین های اتصال خمیده بررسی کنید. همه کانکتورها را بعد از نصب محکم کنید و بررسی کنید که همه محورها قبل از بازگرداندن دستگاه به تولید به حالت عادی پاسخ می دهند.
